Osuszacze ziębnicze - chłodnicze

Sprężone powietrze zawiera zanieczyszczenia, takie jak woda, olej i cząsteczki. Zanieczyszczenia należy usunąć lub zmniejszyć ich stężenie do dopuszczalnego poziomu zgodnie z wymogami aplikacji. Norma ISO 8573-1 określa czystość / jakość powietrza pod kątem zanieczyszczeń. Wilgotność (zawartość pary wodnej) wyrażona jest w ciśnieniowym punkcie rosy (PDP). Punkt rosy to temperatura, w której powietrze jest w 100% nasycone wilgocią. Gdy temperatura powietrza spada do lub poniżej punktu rosy, wilgoć kondensuje. Zmniejszenie zawartości wilgoci do punktu rosy + 3°C uzyskuje się za pomocą osuszaczy chłodniczych, w celu osiągnięcia niższych punktów rosy stosowane są inne technologie, np. osuszacze adsorpcyjne.

Procesy w jakich znajdują zastosowania osuszacze ziębnicze

Osuszacz chłodniczy wykorzystuje się we wszystkich instalacjach, w których wilgoć może spowodować uszkodzenie sprzętu lub narządzi zasilanych sprężonym powietrzem w przemyśle przetwórczym np. obróbka metali, przemysł drzewny, lakiernie, przemysł chemiczny, itp.

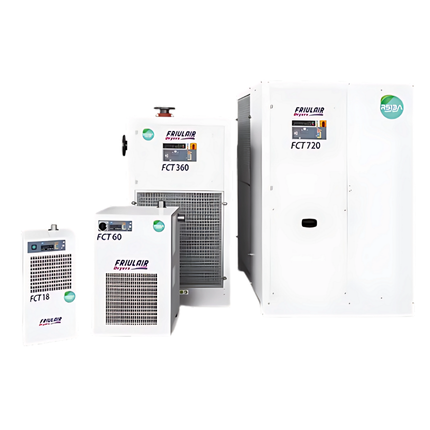

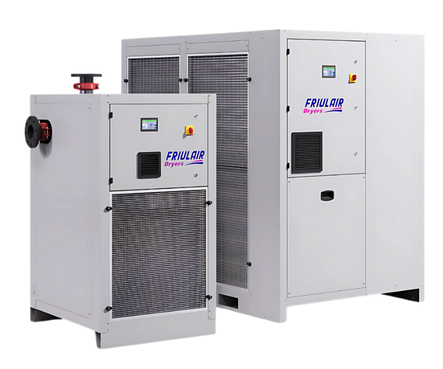

Produkty w tym dziale:

Oferujemy niezawodne osuszacze ziębnicze renomowanego niemieckiego producenta Hertz Kompressoren Gmbh, za pomocą których można osiągnąć ciśnienie punktu rosy do 3°C

Osuszacze ziębnicze HRD – do 16 bar

Osuszacze wysokociśnieniowe seria PLH dedykowana jest dla systemów sprężonego powietrza o ciśnieniu do 50 bar.

Osuszacze wysokociśnieniowe PLH – do 50 bar

Przepływ do 720 Nm3/h, punkt rosy do 4 °C. Funkcja chłodzenia sprężonego powietrza.

Osuszacze PCD

Przepływ do 13200 Nm3/h, punkt rosy do 3 °C, z elektronicznym drenem kondensatu.

Osuszacze RDP

Przepływ do 235 Nm3/h, punkt rosy do 5 °C.

Osuszacze RDL

Osuszacze o przepływie do 300 m3/h, punkt rosy do 3°C, z czasowym drenem kondensatu.

Osuszacze RDT

Przepływ do 235 m3/h, punkt rosy do 5°C, ze zintegrowanym filtrem.

Osuszacze RDF

Przepływ do 950 m3/h, punkt rosy 3°C, do wysokich ciśnień (max. 45 bar)

Osuszacze RDHP

Zasada działania osuszaczy chłodniczych

Osuszacz sprężonego powietrza zawiera system chłodniczy, który ochładza przepływ sprężonego powietrza. Limit nasycenia pary zostaje obniżony, co powoduje, że kondensat rozpada się i jest usuwany zaworem spustowym kondensatu. Im większa różnica temperatury powietrza chłodzącego, tym większa ilość kondensatu.

Im mniejsza temperatura powietrza chłodzącego, tym mniejsza zawartość wilgoci.
Niższy limit chłodzenia powietrzem wynika z zasady działania osuszacza sprężonego powietrza, która opiera się na oddzielaniu wilgoci w formie ciekłej.

Strona sprężonego powietrza

Sprężone powietrze, które zostało wstępnie schłodzone w chłodnicy końcowej oraz nasycone wilgocią jest wprowadzane do osuszacza sprężonego powietrza i wstępnie chłodzone w pierwszym etapie chłodzenia – wymiennik ciepła „powietrze-powietrze” bez dodatkowej energii. Chłodzenie jest wykonywane w przepływie przeciwprądowym do już schłodzonego powietrza ogrzanego podczas tego procesu. Chłodzenie do ciśnieniowego punktu rosy wykonywane jest w drugim etapie chłodzenia – wymiennik ciepła „środek chłodniczy-powietrze”, chłodzony przez zainstalowany system chłodniczy. Później, schłodzone sprężone powietrze jest ponownie nagrzewane.

Strona środka chłodniczego

Środek chłodniczy jest wtryskiwany do wymiennika ciepła „środek chłodniczy-powietrze”, gdzie odparowuje, co powoduje chłodzenie sprężonego powietrza. Regulator elektroniczny reguluje temperaturę̨ chłodzenia i utrzymuje stały ciśnieniowy punkt rosy niemal przez wszystkie etapy.

Odparowany środek chłodniczy sprężony przy pomocy sprężarki środka chłodniczego jest kumulowany w kondensatorze i udostępniany w celu ponownego odparowania.

Schemat montażu osuszacza chłodniczego

Sposób instalacji typu A zaleca się w przypadku gdy wydajność kompresora odpowiada całkowitemu zużyciu sprężonego powietrza.

Sposób instalacji typu B sugeruje się w przypadku, w którym pobór powietrza może systematycznie zmieniać się wraz z wartościami szczytowymi znacznie przekraczającymi natężenie przepływu kompresora. Pojemność zbiornika musi zostać odpowiednio dobrana dla skompensowania pików powietrza (szczytowego zużycia powietrza).

Opis rysunku montażowego:
