Chłodnice sprężonego powietrza

Powietrzne chłodnice końcowe AFR (Aftercoolery) są instalowane w systemach sprężonego powietrza, aby zmniejszyć temperaturę sprężonego powietrza i zawartość wilgoci.

Produkty w tym dziale:

Chłodnice końcowe (Aftercoolery) obniżają temperaturę i zmniejszają zawartość wilgoci w systemach sprężonego powietrza.

Chłodnice AFR elektryczne

Chłodnice końcowe (Aftercoolery) obniżają temperaturę i zmniejszają zawartość wilgoci w systemach sprężonego powietrza.

Chłodnice AFR pneumatyczne

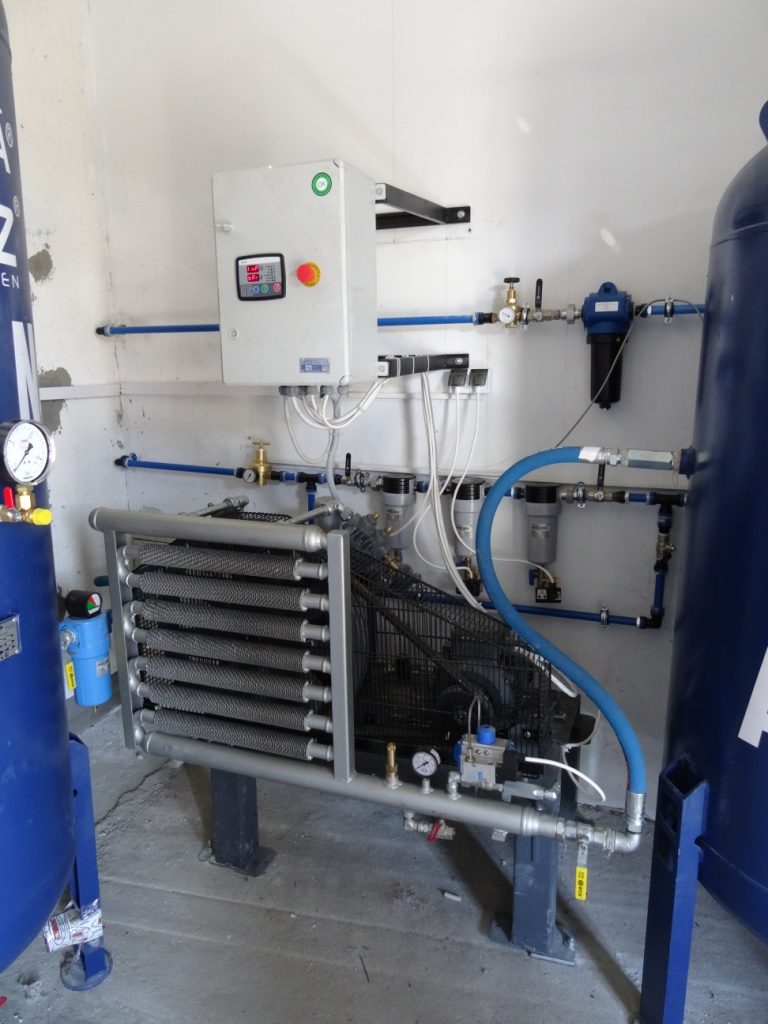

Dlaczego warto zainstalować chłodnicę

Instalacja chłodnicy powietrza AFR za sprężarką lub zbiornikiem buforowym zapewnia maksymalną wydajność i ochronę wszystkich urządzeń uzdatniających sprężone powietrza, takich osuszacze ziębnicze, osuszacze adsorpcyjne oraz filtry sprężonego powietrza.

Zasada działania

Chłodnice powietrza składają się z wymiennika ciepła wykonanego z rur miedzianych wzmocnionych przez aluminiowe żeberka chłodzące. Wentylator osiowy o wysokiej sprawności wymusza powietrze z otoczenia do przepływu przez wymiennik ciepła zapewniając niezbędny efekt chłodzenia.

Sprężone powietrze zostaje schłodzone do około 10°C powyżej temperatury otoczenia. Efekt chłodzenia powoduje skraplanie się dużej ilości pary wodnej, która oddzielana jest od strumienia sprężonego powietrza przez separator cyklonowy zainstalowany na wylocie chłodnicy powietrza.

Schemat montażu

Zalecana jest instalacja Typu A w przypadku, w którym kompresor pracuje w zredukowanym trybie przerywanym, a ogólne zużycie jest równe prędkości strumienia przepływu z kompresora.

Instalacja Typu B jest zalecana w przypadku, w którym zużycie powietrza może ulegać istotnej zmianie, przy której wartości szczytowe znacznie przekraczają prędkości strumienia przepływu z kompresora. Pojemność zbiornika musi zostać zwymiarowana celem skompensowania chwilowych wymagających warunków (szczytowego zużycia powietrza

Kompresor powietrzny
Chłodnica końcowa – Aftercooler
Separator skroplin
Filtr wstępny (min. 5 mikron)
Obejście – bypass
Osuszacz
Zbiornik sprężonego powietrza
Filtr końcowy
Spust skroplin

Dane techniczne

MODEL	Przepływ	Zasilanie	Przyłącze	Wentylator	Wymiary [mm]					Waga
AFR	Nm3/h	Fz/V/Hz	BSP / DN	[Ø mm – W]	A	B	C	D	E	kg
AFR 11	66	1/230/50	1″	Ø250 – 45W	850	300	815	595	430	19
AFR 21	126	1/230/50	1″	Ø250 – 45W	850	300	815	595	430	20
AFR 37	222	3/400/50	1 1/2″	Ø350 – 110W	990	310	945	765	415	27
AFR 49	294	3/400/50	1 1/2″	Ø400 – 130W	990	310	945	765	415	29
AFR 65	390	3/400/50	2″	Ø500 – 750W	1175	440	1130	1010	475	44
AFR 87	522	3/400/50	2″	Ø500 – 750W	1175	440	1130	1010	475	48
AFR 129	774	3/400/50	2″	Ø600 – 370W	1325	490	1280	1020	480	61
AFR 165	990	3/400/50	2 1/2″	Ø600 – 370W	1325	490	1280	1020	480	66
AFR 210	1260	3/400/50	DN 100	Ø800 – 1470W	1800	660	1790	1980	810	127
AFR 260	1560	3/400/50	DN 100	Ø800 – 1470W	1800	660	1790	1980	810	143
AFR 315	1890	3/400/50	DN 100	Ø800 – 1470W	1800	790	1790	1960	800	148
AFR 420	2520	3/400/50	DN 100	Ø800 – 1470W	2000	795	1990	2080	800	166
AFR 515	3090	3/400/50	DN 125	2xØ800 – 1470W	2090	830	2050	3030	800	212
AFR 750	4500	3/400/50	DN 125	2xØ800 – 1470W	2300	850	2260	3030	800	315

Dane odnoszą się do warunków: (Δt 10 °C w odniesieniu do temp. otoczenia):

Temperatura otoczenia: 25 °C
Wilgotność względna powietrza wlotowego: 70%
Temperatura powietrza wlotowego: 120 °C
Cisnienie robocze: 7 barg
Max. ciśnienie robocze: 15 barg
Max. temperatura powietrza wlotowego: 170 °C
