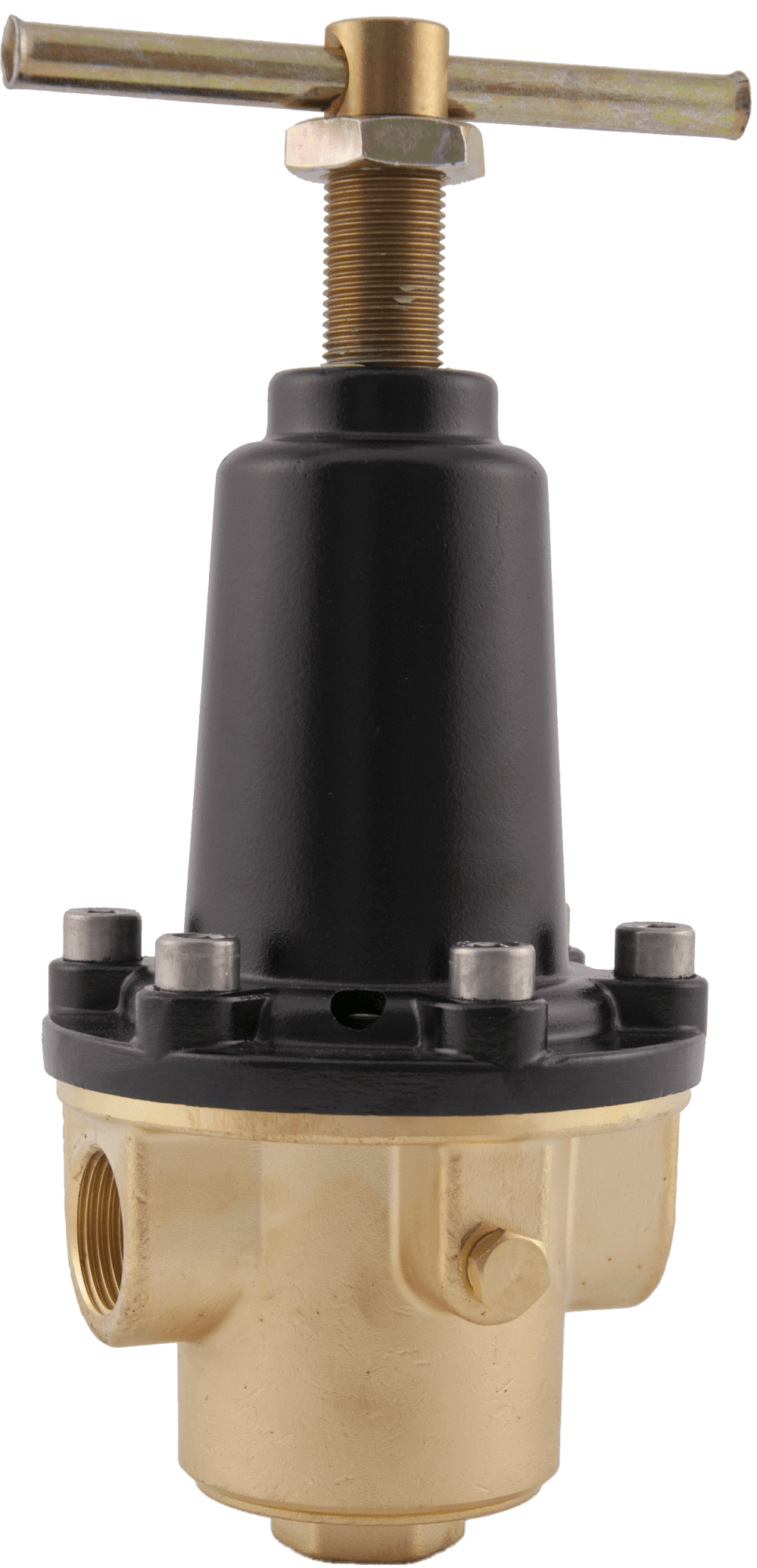

Zawór nadmiarowy S51 – VSF123 – VSF123/34
Zawór nadmiarowy S51 – VSF123 – VSF123/34 to mosiężny zawór bezpieczeństwa przeznaczony do instalacji sprężonego powietrza, gazu i cieczy. Automatycznie reguluje ciśnienie, otwierając się, gdy wartość ciśnienia przekroczy ustawiony próg, i zamykając przy jego spadku. Dostępny w wersjach o ciśnieniu do 50 bar.
- Opis produktu
Zawór nadmiarowy S51 – VSF123 – VSF123/34 to mosiężny zawór bezpieczeństwa, który zapewnia skuteczną ochronę przed nadmiernym ciśnieniem w instalacjach sprężonego powietrza, gazu i cieczy. Zawór otwiera się automatycznie, gdy ciśnienie wlotowe przekroczy wartość ustawioną za pomocą precyzyjnej śruby regulacyjnej, a zamyka się, gdy ciśnienie spada poniżej tej wartości. Ciśnienie zadane kontrolowane jest przez gumową membranę dla ciśnienia do 15 barów, a dla wyższych ciśnień przez tłok.
Zawór jest dostępny w wersjach o ciśnieniu do 50 bar, a jego przyłącza wlotowe i wylotowe obejmują rozmiary 1″ i 3/4″, co umożliwia dopasowanie do różnorodnych instalacji. Produkt wykonany z wysokiej jakości materiałów, takich jak mosiądz, aluminium oraz NBR, zapewnia niezawodność i długotrwałe użytkowanie. Dodatkowo, dostępne są akcesoria umożliwiające łatwy montaż i regulację. Zawór spełnia wymagania normy PED 2014/68/EU, zapewniając pełną zgodność z przepisami bezpieczeństwa.
- Części zamienne i akcesoria
Części zamienne:
- O-ringi
- Membrana
- Główny zawór
Dostępne akcesoria dodatkowe:
- Uchwyt do montażu ściennego
- Wersja wstępnie ustawiona: fabryczne ciśnienie nadmiarowe
- Wersja z komorą (dome loaded) – kontrolowane ciśnieniem sterującym
- Nastawa ciśnienia otwarcia – śruba regulacyjna blokowana nakrętką
Zawór nadmiarowy S51 – VSF123 – VSF123/34 - zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
|
Materiał wykonania |
|
| Obudowa | mosiądz |
| Korpus | aluminium |
| Części wewnętrzne | mosiądz |
| Sprężyna nastawcza | C85 (nieprzeznaczona do kontaktu z cieczami) |
| O-ring | NBR (inne wykonania materiałowe dostępne na zapytanie) |
| Membrana | NBR + PTFE (PTFE do kontaktu z cieczami) |
| Tłok | mosiądz |
| Uszczelka głównego zaworu | NBR (do 30 bar), PA 6.6 (do 50 bar) (inne wykonania materiałowe dostępne na zapytanie) |
|
Charakterystyka |
|
| Ciśnienie | do 50 bar |
| Przyłącze wlotowe / wylotowe | 1” – F; 3/4” – F |
| Masa zaworu |
z membraną: ok. 5,4 kg z tłokiem: ok. 9,1 kg |
| Temperatura pracy | od -20 °C do 80 °C |
| Klasa ochrony | 2014/68/EU PED |
