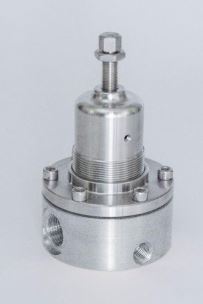

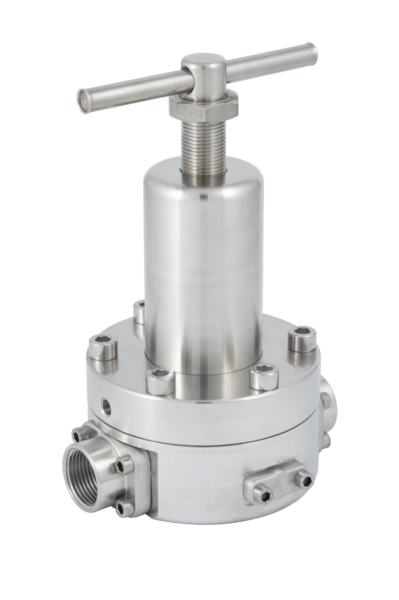

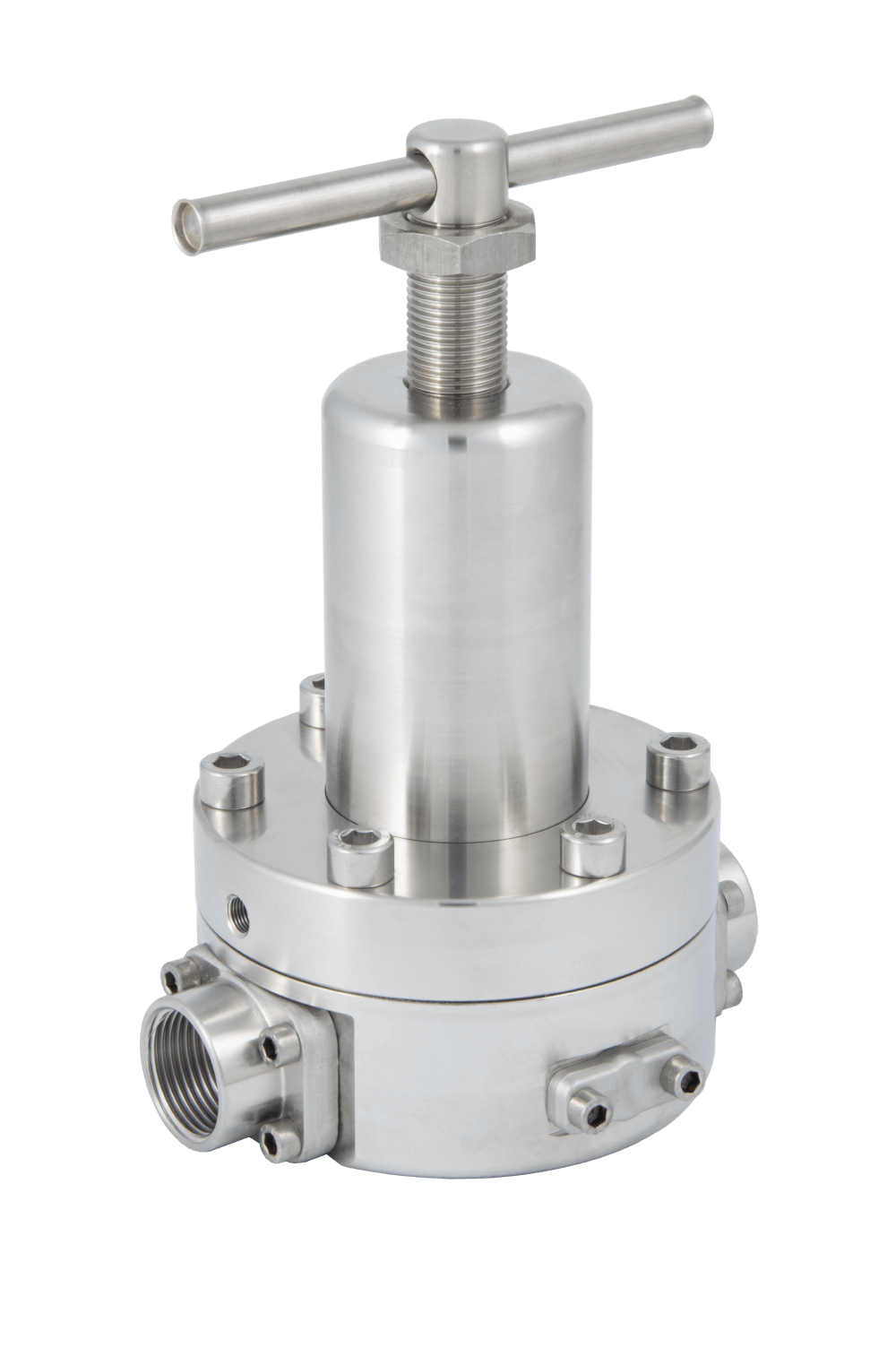

Zawór nadmiarowy 3VSS2
Zawór nadmiarowy ze stali nierdzewnej AISI 316L , nadaje się do sprężonego powietrza, gazu i cieczy.
Opis produktu
Zawór nadmiarowy otwiera się, gdy ciśnienie wlotowe zwiększa się powyżej wstępnie ustawionej wartości zadanej za pomocą śruby regulacyjnej i zamyka się, gdy ciśnienie spada poniżej wartości zadanej. Ciśnienie zadane do 15 barów jest kontrolowane przez gumową membranę. Wyższe ciśnienia wylotowe są kontrolowane przez tłok.
Charakterystyka
- ciśnienie: do 50 bar
- Przyłącze kołnierzowe wlotowe / wylotowe:
G 3/4″ -F
G 1″ -F
G 1-1/4″ -F
3/4″ NPT-F
1” NPT-F
1-1/4″ NPT-F - Przyłącze w obudowie wlotowe / wylotowe:
G 1/2″ -F
1/2″ NPT-F - Temperatura pracy: -20 °C ÷ +80 °C
- Masa zaworu 1″ z membraną: ok. 9,4 kg
- Masa zaworu 1″ z tłokiem: 10,2 kg
- Masa zaworu 1/2″ z membraną: 1,6 kg
- Masa zaworu 1/2″ z tłokiem: 2,2 kg
- Klasa ochrony: IP25 , 97/23/CE PED , dostępna wersja z certyfikatem ATEX
Materiały wykonania
- Obudowa i korpus: Stal nierdzewna AISI 316L
- Części wewnętrzne: Stal nierdzewna AISI 316L
- Sprężyna nastawcza: C85 niklowana, nieprzeznaczona do kontaktu z cieczami
- O-ring: FPM (inne materiały wykonania dostępne na zapytanie)
- Membrana: dwie połączone membrany NBR + PTFE, PTFE przeznaczone do kontaktu z cieczami
- Wersja dla cieczy: tłok ze stali nierdzewnej AISI 316L z uszczelką FPM
Części zamienne
- Membrana lub tłok i o-ringi
Dostępne akcesoria dodatkowe (na zapytanie)
- Przyłącza manometru wlotowego G 1/4 lub 1/4 “NPT
- Zestaw do montażu dla zaworu 1″: P36107030304
- Zestaw do montażu dla zaworu 1/2″: M1H301
- Wskaźnik ciśnienia
- Uszczelki z innych materiałów niż standardowe
