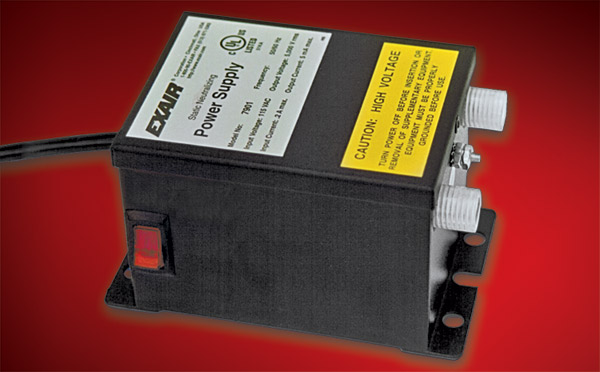

Zasilacze do dejonizatorów Gen4
Zasilacze Gen 4 z funkcją wyboru napięcia wyjściowego: 115 VAC lub 230 VAC. Przewód modułowy z ekranowaniem elektromagnetycznym chroni czułą elektronikę przed zakłóceniami elektromagnetycznymi, ułatwiając jednocześnie podłączenia. Wbudowany bezpiecznik po stronie pierwotnej chroni przed przepięciami. Zasilacze posiadają znak UL potwierdzający zgodność z amerykańskimi i kanadyjskimi normami bezpieczeństwa oraz spełniają wymagania CE i RoHS.
Montaż i wymiary zasilaczy Gen4
Montaż
W podstawie zasilacza znajdują się otwory montażowe. Zasilacz można przykręcić do obudowy maszyny, aby zapewnić jednolite uziemienie. Jeśli nie można uzyskać uziemienia za pośrednictwem maszyny, najlepiej jest podłączyć uziemienie za pomocą pręta uziemiającego lub miedzianego systemu.

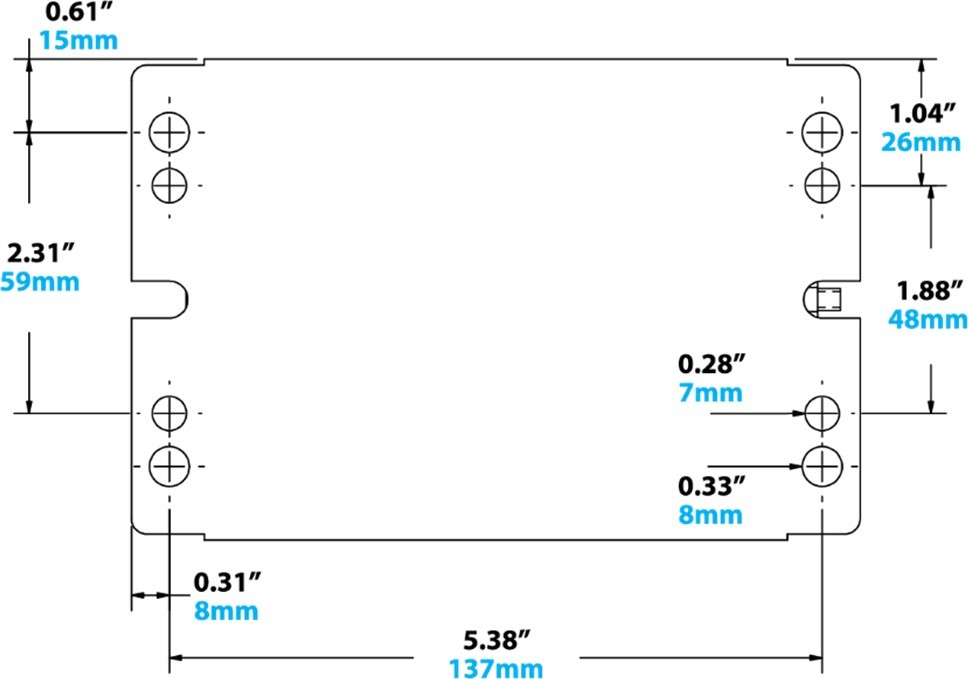

Wymiary zasilacza
Zasilanie elektryczne i Zaciski wysokiego napięcia zasilaczy Gen4
Zasilanie elektryczne
Zasilacz model 7960 lub 7961 Gen4 wymaga źródła zasilania 115 V, 50/60 Hz lub 230 V, 50/60 Hz. Przełącznik wyboru napięcia musi znajdować się we właściwej pozycji przed włączeniem zasilania urządzenia. Jeśli nie zostanie wybrane prawidłowe napięcie, bezpiecznik przepali się po włączeniu zasilania.
Zasilacz jest wyposażony w 2 lub 4 6-calowe odłączane kable zasilające, które wykorzystują złącze IEC C13 do podłączenia z tyłu zasilacza. Jeden z przewodów wykorzystuje wtyczkę NEMA 5, którą należy podłączyć do uziemionego gniazdka. Jeśli nie jest prawidłowo uziemiony, podłączony sprzęt spowoduje wstrząs i nie będzie działał prawidłowo. Drugi przewód ma zielony lub zielony z żółtym śladowym przewodem uziemienia, nieosłonięty przewód uziemiający, niebieski przewód powrotny i brązowy przewód fazowy / gorący. Ekranowany przewód uziemiający i zielony z żółtą ścieżką lub zielony przewód muszą być połączone ze sobą przed zainstalowaniem we wtyczce, aby zapewnić prawidłowe ekranowanie. Niezastosowanie się do tego może spowodować zakłócenia innych urządzeń elektrycznych. Dodatkowe uziemienie można uzyskać, podłączając przewód uziemiający między uziemioną metalową powierzchnią a zaciskiem uziemiającym zasilacza.
Zaciski wysokiego napięcia

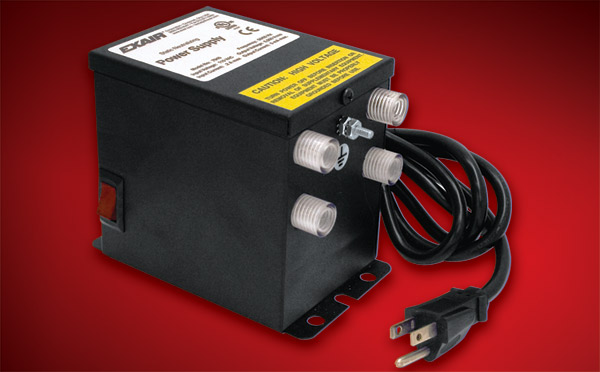

Każdy zasilacz zawiera dwa gniazda wysokiego napięcia. Po odłączeniu przewodu zasilającego podłącz jonizator do zacisku zasilania wysokiego napięcia. Włóż styk ze stali nierdzewnej do wnęki zacisku, a następnie dokręć obrotowe złącze sześciokątne. Nie dokręcaj zbyt mocno, ale upewnij się, że sześciokątna złączka jest mocno dokręcona do zacisku zasilania. To sprężynowe złącze chwyta współpracujący zacisk ze stali nierdzewnej, zapewniając dokładne połączenie. Podczas odłączania jonizatora ważne jest, aby najpierw odłączyć zasilanie. Poluzuj obrotowe złącze sześciokątne i wyciągnij obrotowe złącze sześciokątne z zasilacza przy użyciu minimalnej siły. Po wykonaniu połączeń wysokiego napięcia podłączyć przewód zasilający zasilacza do odpowiedniego źródła. Do obsługi zasilacza służy podświetlany włącznik / wyłącznik z tyłu zasilacza. Zapalona kontrolka wskazuje zasilanie pierwotnego źródła zasilania. Nie włączać zasilania przed zakończeniem połączeń uziemienia i wysokiego napięcia.
Rozwiązywanie problemów i konserwacja
Zasilacze EXAIR mają wymienne bezpieczniki i przełączniki zasilania. Wszystkie inne części są wewnątrz skrzynki zasilacza. Nie jest wymagana konserwacja.
Jeśli eliminator ładunków elektrostatycznych nie działa prawidłowo, wyłącz zasilanie i sprawdź, czy połączenia wysokiego napięcia i uziemienia są prawidłowe. Sprawdź jonizator, aby upewnić się, że punkt (y) emitera nie są zabrudzone lub zwarte. Jeśli to nie rozwiąże problemu, wyłącz zasilanie i sprawdź, czy bezpiecznik nie jest przepalony. Bezpiecznik znajduje się nad gniazdem przewodu zasilającego z tyłu zasilacza. Zapasowy bezpiecznik znajduje się w pobliżu modułu zasilania.
Aby sprawdzić jonizację, należy użyć miernika statycznego (model 7905). Zmierz ładunek elektrostatyczny na powierzchni jakiegoś materiału. Przeprowadź jonizator po materiale. Zmierz ładunek elektrostatyczny na materiale. Jeśli poziom naładowania jest niższy niż pierwotny pomiar, jonizator i zasilacz działają. Jeśli nie ma zmian, skontaktuj się z nami.
Zaleca się, aby tylko wykwalifikowany personel serwisowy przeprowadzał testy zasilacza, ponieważ może to spowodować niebezpieczne porażenie.
