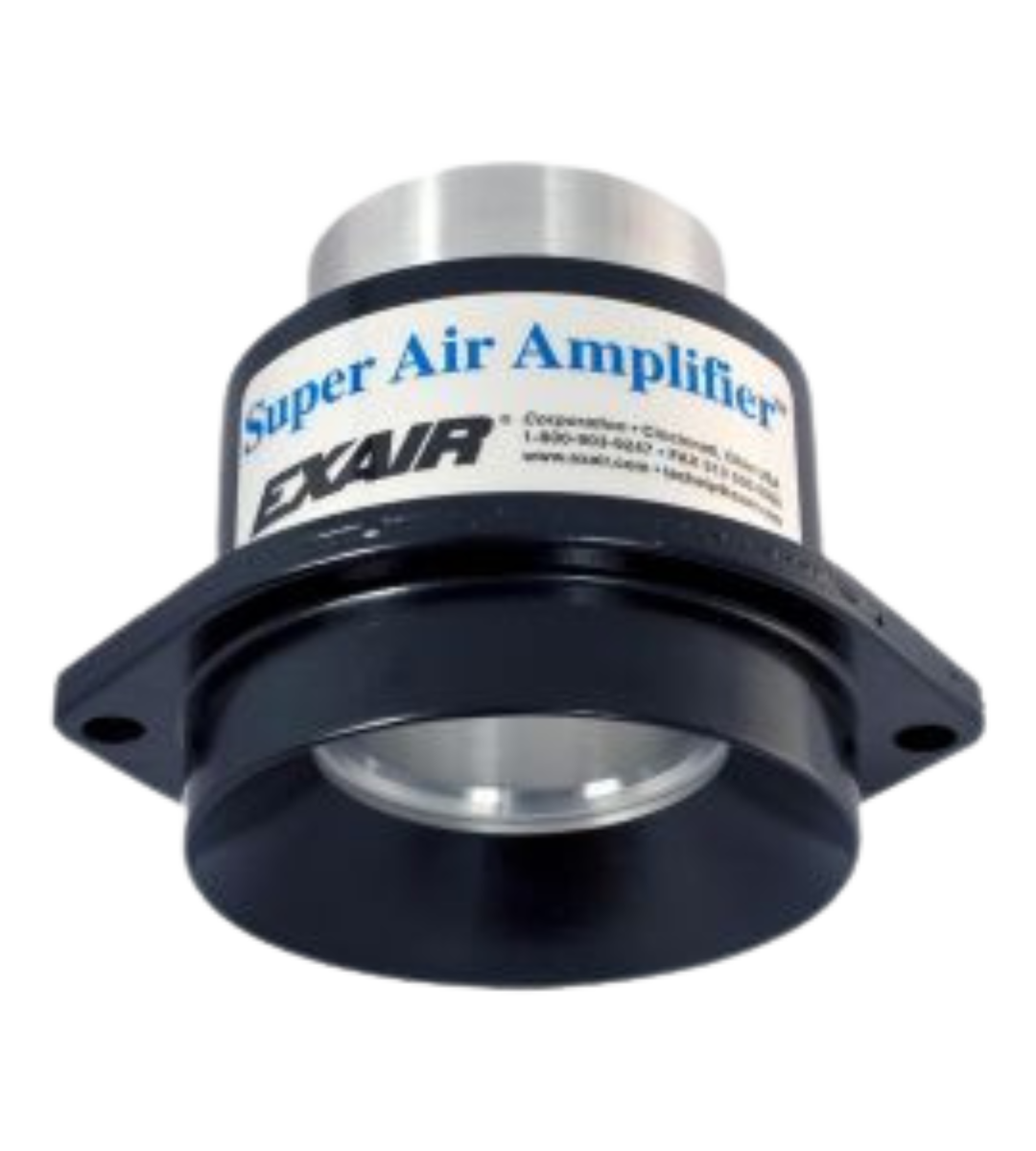

Wzmacniacze przepływu powietrza “Super”
Mocny, wydajny i cichy wzmacniacz przepływu powietrza “Super” do czyszczenia, chłodzenia i wentylowania.
Wentyluje, odprowadza, chłodzi, suszy, czyści – bez żadnych części ruchomych!
- Opis produktu
Wzmacniacze przepływu powietrza “Super” posiadają najwyższe współczynniki wzmocnienia i są najwydajniejsze ze wszystkich dysz podciśnieniowych. Opatentowana* konstrukcja wykorzystuje specjalną podkładkę w celu utrzymania podstawowego położenia części składowych. W rezultacie, dokładna ilość sprężonego powietrza jest uwalniana w dokładnych odstępach w kierunku środka wzmacniacza “Super”. Powyższe strumienie powietrza tworzą stały przepływ o dużej prędkości w całym przekroju.
Urządzenie zasysa dodatkowe powietrze atmosferyczne, zapewniając w rezultacie wyższe współczynniki wzmocnienia. Zrównoważony przepływ wyjściowego strumienia ogranicza uskoki podmuchu, dzięki czemu poziom hałasu jest zazwyczaj trzy razy mniejszy niż w przypadku innych wzmacniaczy.
Dysze podciśnieniowe “Super” są dostarczane ze szczeliną powietrzną 0,08 mm, która jest idealna do większości zastosowań. Przepływ i siłę można zwiększyć przez wymianę podkładki na podkładkę grubszą 0,15 mm lub 0,23 mm. Model 120028 jest dostarczany ze szczeliną powietrzną 0,23 mm. Do modelu 120028 dostępna jest podkładka 0,39 mm.

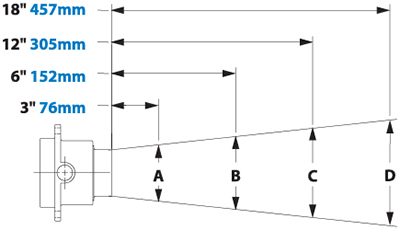

| Schemat przepływu powietrza wzmacniacza Super | |||||
| Model # | A | B | C | D | |
| 120020 | cal | 1.25 | 2.2 | 4.1 | 6 |
| mm | 32 | 56 | 104 | 152 | |
| 120021 | cal | 2 | 2.9 | 4.7 | 6.5 |
| mm | 51 | 74 | 119 | 165 | |
| 120022 | cal | 2.75 | 3.55 | 5.15 | 6.75 |
| mm | 70 | 90 | 131 | 171 | |
| 120024 | cal | 4.5 | 5.3 | 6.9 | 8.5 |
| mm | 114 | 135 | 175 | 216 | |
Parametry dyszy podciśnieniowej "Super"
| Parametry wzmacniaczy przepływu powietrza Super przy 5,5 BAR (80 PSIG) | |||||
| Zużycie powietrza | Współczynnik wzmocnienia | Obj. powietrza na wylocie | Obj. powietrza przy 152 mm | Poziom hałasu | |
| Model | l/min | l/min | l/min | dBA | |
| 120020 | 173 | 12 | 2066 | 6198 | 69 |
| 120021 | 229 | 18 | 4132 | 12339 | 72 |
| 120022 | 439 | 22 | 9650 | 28951 | 72 |
| 120024 | 826 | 25 | 20659 | 61977 | 73 |
| 120028 | 3396 | 25 | 84900 | 254700 | 88 |
Model 120028 był badany z zamontowaną podkładką o grubości 0,23 mm. Wszystkie pozostałe modele były badane z zamontowaną podkładką o grubości 0,08 mm.

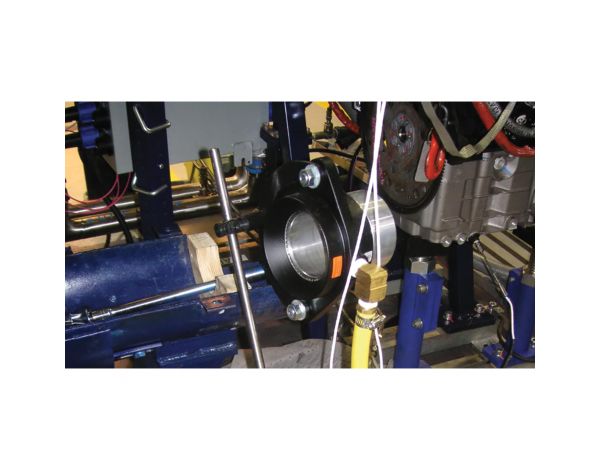

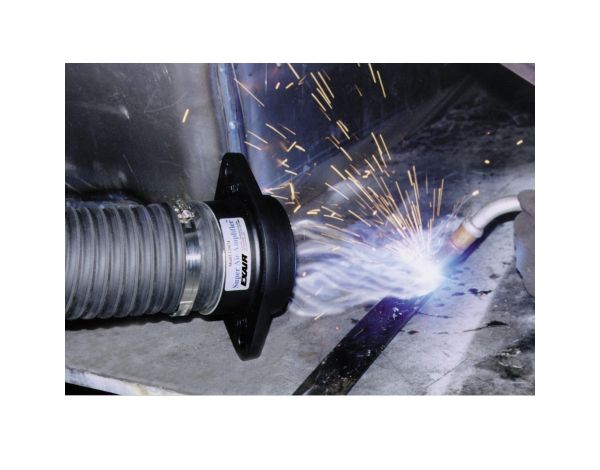

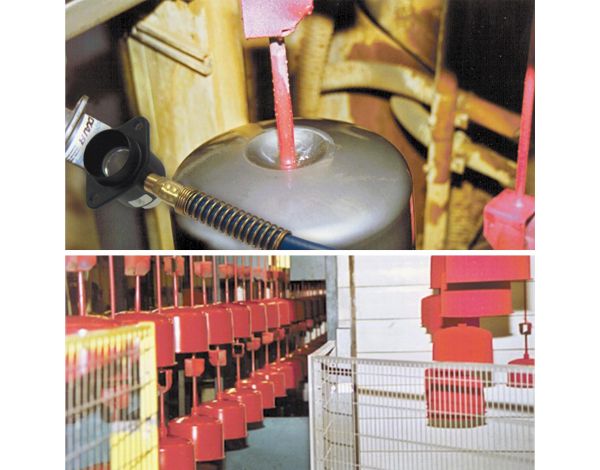

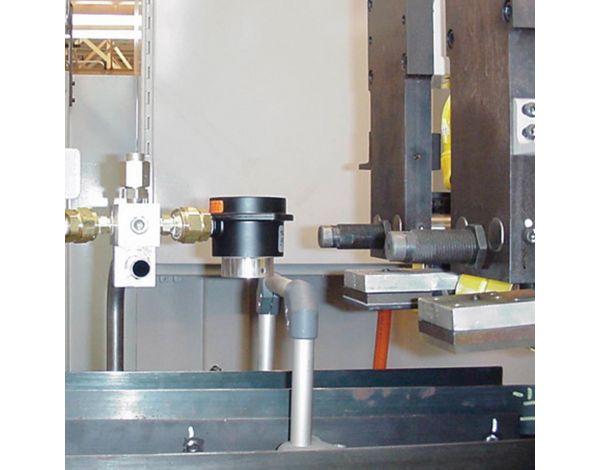

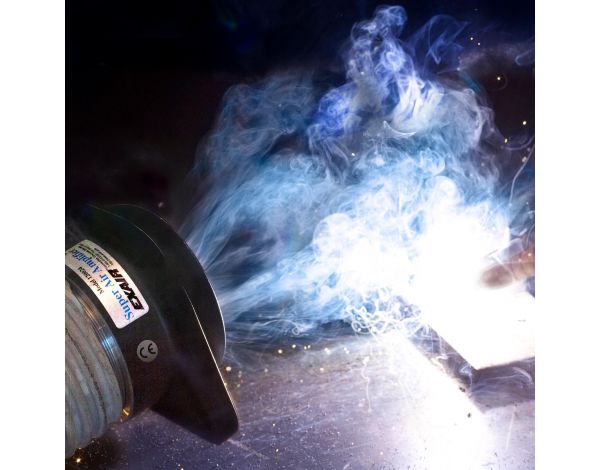

Zastosowania wzmacniaczy powietrza
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Najważniejsze zalety
- Kompaktowe, wytrzymałe, brak części ruchomych
- Wiele rozmiarów wykonanych z aluminium
- Wzmocnienie przepływu powietrza 25:1 na wyjściu
- Dostępne modele do wysokich temperatur i regulowane
- Opatentowana konstrukcja – największe przepływy
- Najwyższa wydajność
Porównanie do wentylatorów
- Kompaktowe, lekkie, przenośne
- Nie wymagają prądu
- Brak części ruchomych – brak konieczności konserwacji
- Łatwe podłączenie przewodów do końców
- Natychmiastowe włączanie/wyłączanie
- Zmienna siła i przepływ
- Nie zakłóca częstotliwości radiowych
Porównanie do strumienic i eżektorów
- Więcej powietrza przy mniejszym zużyciu sprężonego powietrza
- Większe wzmocnienie przepływu
- Brak zatorów wewnętrznych
- Spełniają wymagania OSHA dotyczące ciśnienia i poziomu hałasu
- Ciche

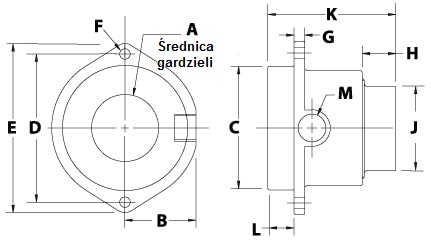

Wymiary dysz podciśnieniowych "Super"
| Wymiary wzmacniaczy przepływu powietrza “Super” | |||||||||||||
| Model | A | B | C | D | E | F | G | H | J | K | L | M | |
| 120020 | cal | 0.45 | 0.75 | 0.98 | 1.77 | 2.28 | 0.20 | 0.18 | 0.53 | 0.73 | 2.50 | 0.59 | 1/8 NPT |
| mm | 11 | 19 | 25 | 45 | 58 | 5 | 5 | 13 | 19 | 64 | 15 | ||
| 120021 | cal | 0.84 | 0.94 | 1.50 | 2.40 | 3.03 | 0.27 | 0.21 | 0.75 | 1.22 | 2.88 | 0.59 | 1/4 NPT |
| mm | 21 | 24 | 38 | 61 | 77 | 7 | 5 | 19 | 31 | 73 | 15 | ||
| 120022 | cal | 1.64 | 1.69 | 2.95 | 3.58 | 4.14 | 0.27 | 0.25 | 0.75 | 2 | 3 | 0.62 | 3/8 NPT |
| mm | 42 | 43 | 75 | 91 | 105 | 7 | 6 | 19 | 51 | 76 | 16 | ||
| 120024 | cal | 3.02 | 2.81 | 4.91 | 6.89 | 8.42 | 0.55 | 0.55 | 1.75 | 3.97 | 4.75 | 0.94 | 1/2 NPT |
| mm | 77 | 71 | 125 | 1.75 | 214 | 14 | 14 | 44 | 101 | 121 | 24 | ||
| 120028 | cal | 6.20 | 4.50 | 9 | — | 11.25 | — | — | 2.44 | 8 | 8.94 | 2.38 | 3/4 NPT |
| mm | 157 | 114 | 229 | — | 286 | — | — | 62 | 203 | 227 | 60 | ||
Sposób określenia całkowitego przepływu wyjściowego i zużycia powietrza dla wzmacniacza przepływu na sprężone powietrze "Super"
Całkowity przepływ powietrza:

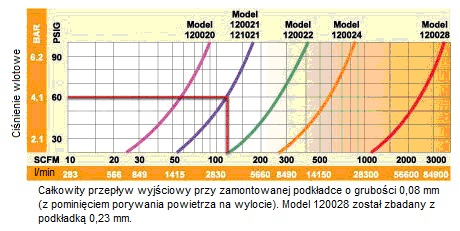

Korzystając z krzywych wydajności (powyżej), określić całkowity przepływ wyjściowy dla dowolnego wzmacniacza przepływu powietrza Super przy dowolnym ciśnieniu powietrza.
Przykład: Model 120021 przy ciśnieniu powietrza zasilającego 4,1 BAR (60 PSIG) posiada całkowity przepływ wyjściowy wynoszący 3.398 l/min.
Zużycie powietrza:
Podzielić całkowity przepływ wyjściowy przez współczynnik wzmocnienia (podany w tabeli powyżej), aby określić zużycie powietrza dla wzmacniacza przepływu powietrza “Super” przy dowolnym ciśnieniu powietrza.
W powyższym przykładzie, model 120021 przy ciśnieniu powietrza zasilającego 4,1 BAR (60 PSIG) posiada całkowity przepływ wyjściowy wynoszący 3.398 l/min. Dzieląc ten całkowity przepływ wyjściowy przez jego współczynnik wzmocnienia równy 18 otrzymujemy zużycie powietrza 189 l/min.
