Systemy pistoletów chłodzących Cold Gun
Systemy pistoletów chłodzących Cold Gun zapewniają wydajne chłodzenie powietrzem bez konieczności stosowania cieczy chłodzących. Dzięki technologii sprężonego powietrza generują zimny strumień powietrza, obniżając temperaturę narzędzi i obrabianych elementów o 28°C. Są bezobsługowe, ciche i zwiększają żywotność narzędzi. To idealne rozwiązanie do chłodzenia punktowego w procesach obróbki na sucho.
- Opis produktu
Systemy pistoletów chłodzących Cold Gun to skuteczne rozwiązanie do chłodzenia miejscowego, wykorzystujące sprężone powietrze do obniżenia temperatury narzędzi i obrabianych powierzchni. Urządzenie generuje strumień czystego, zimnego powietrza, obniżając temperaturę nawet o 28°C względem powietrza zasilającego, co pozwala na efektywne chłodzenie bez użycia cieczy chłodzących. To idealne rozwiązanie dla procesów obróbki na sucho, gdzie tradycyjne chłodziwa nie mogą być stosowane.
Pistolet chłodzący jest bezobsługowy – nie posiada ruchomych części, co zapewnia jego długą żywotność i niezawodność. Dzięki cichej pracy (70 dBA) poprawia komfort użytkowania. Znajduje zastosowanie w wielu branżach, takich jak obróbka skrawaniem, szlifowanie, frezowanie czy cięcie laserowe. Chłodzenie punktowe eliminuje pęknięcia termiczne, poprawia jakość obróbki i wydłuża żywotność narzędzi.
Systemy pistoletów chłodzących Cold Gun to energooszczędna i ekologiczna alternatywa dla wytwornic mgły olejowej, eliminująca konieczność zakupu i utylizacji cieczy chłodzących.
- Systemy pistoletów chłodzących Cold Gun - zastosowania
- Ostrzenie narzędzi
- Szlifowanie wierteł i frezów
- Frezowanie kształtowe
- Szlifowanie wgłębne i kształtowe
- Frezowanie
- Szlifowanie płaszczyzn
- Wiercenie
- Szorstkowanie opon
- Cięcie piłą taśmową
- Obróbka tworzyw sztucznych

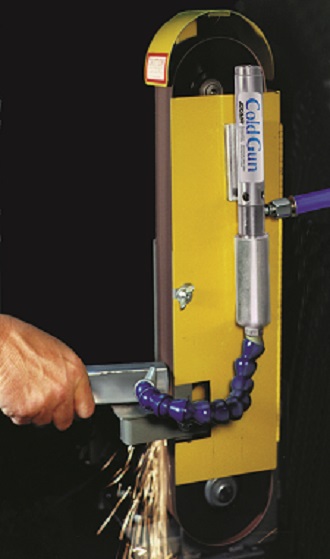

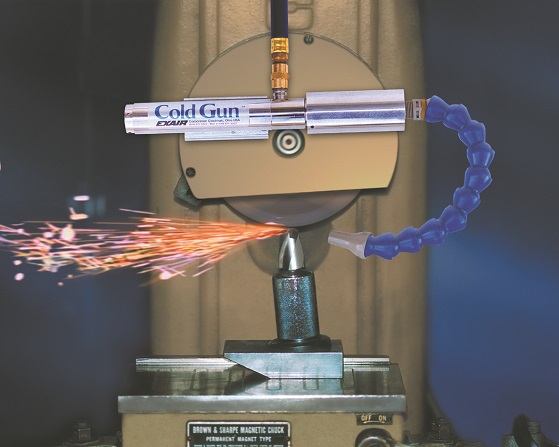

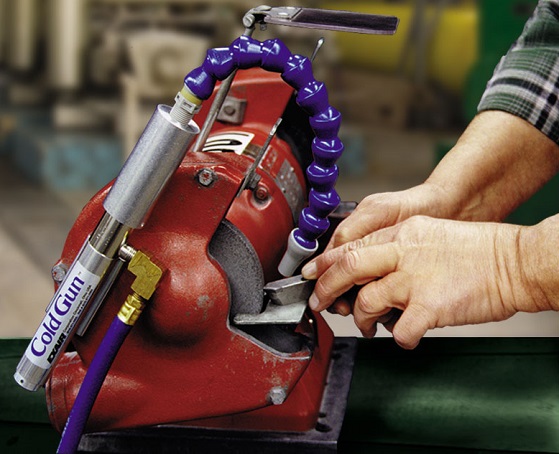

Szlifowanie narzędzi
Zimne powietrze eliminuje pęknięcia termiczne węglików spiekanych i przypalanie krawędzi narzędzi podczas operacji szlifowania i ostrzenia. W rezultacie uzyskuje się zwiększoną żywotność narzędzia pomiędzy szlifowaniami.

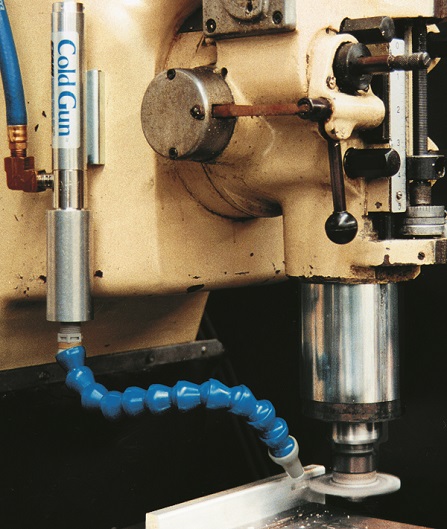

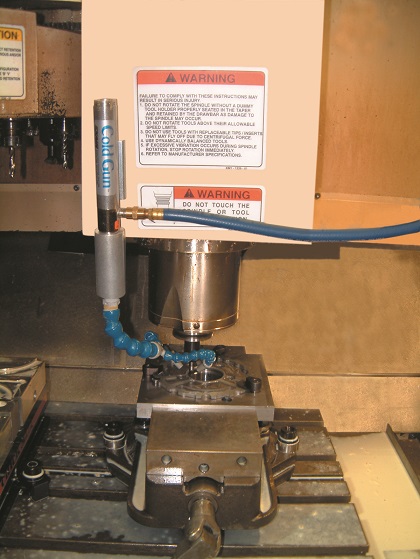

Frezowanie i wiercenie
Frezy jednoostrzowe o średnicy do 460mm są chłodzone za pomocą pistoletu chłodzącego. Rozpraszanie ciepła przy użyciu zimnego powietrza wydłuża żywotność narzędzi, zwiększa prędkości i posuwy oraz poprawia wykończenie.

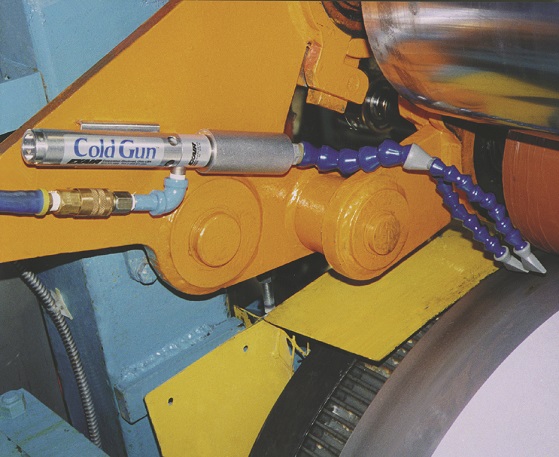

Chłodzenie rolki
Chłodzenie rolki powietrzem o temperaturze -7°C chroni materiał na powierzchni przed pognieceniem, zakleszczeniem lub przerwaniem. Powierzchnia metalowa przenosi zimno na produkt.

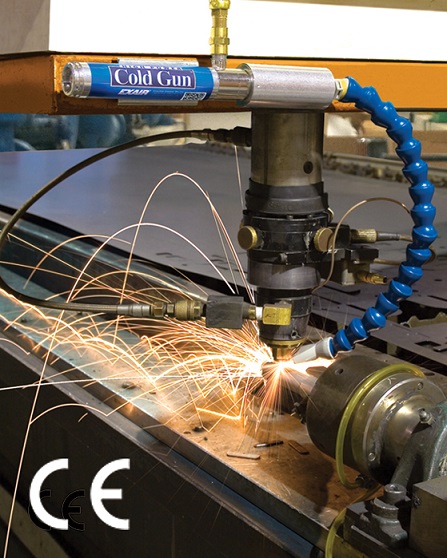

Cięcie laserem
Zimne powietrze chłodzi część ciętą laserem tak, że można jej dotykać po kilku sekundach. Pistolet chłodzący dużej mocy ma dwa razy większą moc chłodzenia od standardowego pistoletu chłodzącego i dlatego chłodzi część w krótszym czasie.
Co to jest pistolet chłodzący Cold Gun
Nowe rozwiązanie starego problemu nagrzewania występującego podczas operacji obróbki na sucho.
Pistolet chłodzący stanowi również alternatywę dla kosztownych wytwornic mgły olejowej. Eliminuje koszty związane z zakupem i utylizacją cieczy obróbkowych oraz problemy zdrowotne pracowników wynikające z wdychania chłodziwa unoszącego się w powietrzu lub poślizgnięcia się na mokrej podłodze.
Pistolet chłodzący nie ma regulacji w celu uniknięcia zamarzania podczas użytkowania. Zimny strumień powietrza i spadek temperatury są ustawiane fabrycznie w celu optymalizacji mocy chłodzenia pistoletu.
Systemy pistoletów chłodzących Cold Gun - zasada działania

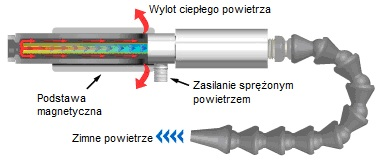

Pistolet chłodzący zawiera rurkę wirową, która zamienia zwykły strumień sprężonego powietrza na dwa strumienie o niskim ciśnieniu, jeden ciepły, a drugi zimny. Ciepły strumień powietrza jest tłumiony i odprowadzany przez wylot ciepłego powietrza. Zimny strumień powietrza jest tłumiony i odprowadzany przez wąż elastyczny, który kieruje go do miejsca docelowego. Podstawa magnetyczna zapewnia łatwy montaż i przenoszenie.
Zasilanie sprężonym powietrzem
Pistolet chłodzący jest zaprojektowany do stosowania sprężonego powietrza o ciśnieniu 5,5-6,9 bar (80-100 psig). Spadek temperatury i wielkość przepływu ulegają zmniejszeniu jeżeli doprowadzane jest sprężone powietrze o niższym ciśnieniu. Stosowanie czystego i przefiltrowanego powietrza stanowi warunek wstępny pracy pistoletu chłodzącego. Ręczny filtr spustowy, który usuwa skropliny, zanieczyszczenia i inne cząsteczki ze sprężonego powietrza jest dołączony do każdego pistoletu chłodzącego.
Sterowanie zimnym powietrzem
Pistolet chłodzący firmy EXAlR zapewnia natychmiastowe zimne powietrze jeżeli doprowadzane jest do niego przefiltrowane sprężone powietrze. Wielokrotne włączanie i wyłączanie jest dobrym sposobem na oszczędzanie powietrza. Do sterowania włączaniem i wyłączaniem, należy zastosować ręczny zawór odcinający model 9012. Aby włączać pistolet chłodzący równocześnie z maszyną, można zastosować elektrozawór model 9020 i okablować go z wyłącznikiem maszyny. Ta metoda jest idealna do ręcznych szlifierek i ostrzałek do wierteł.

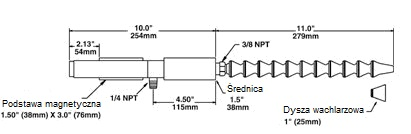

Dobór i dane techniczne

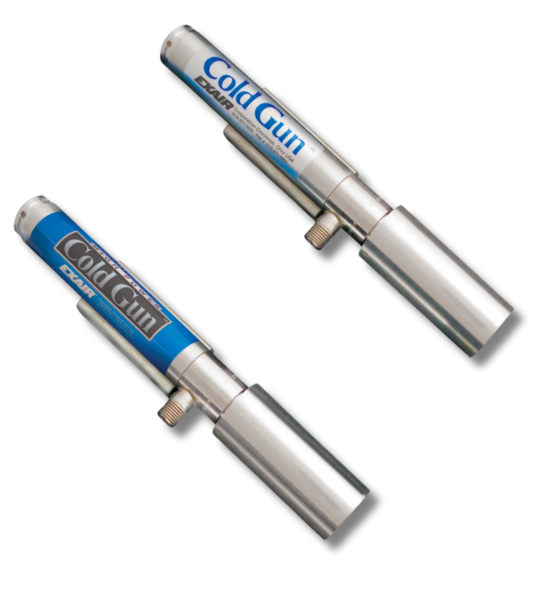

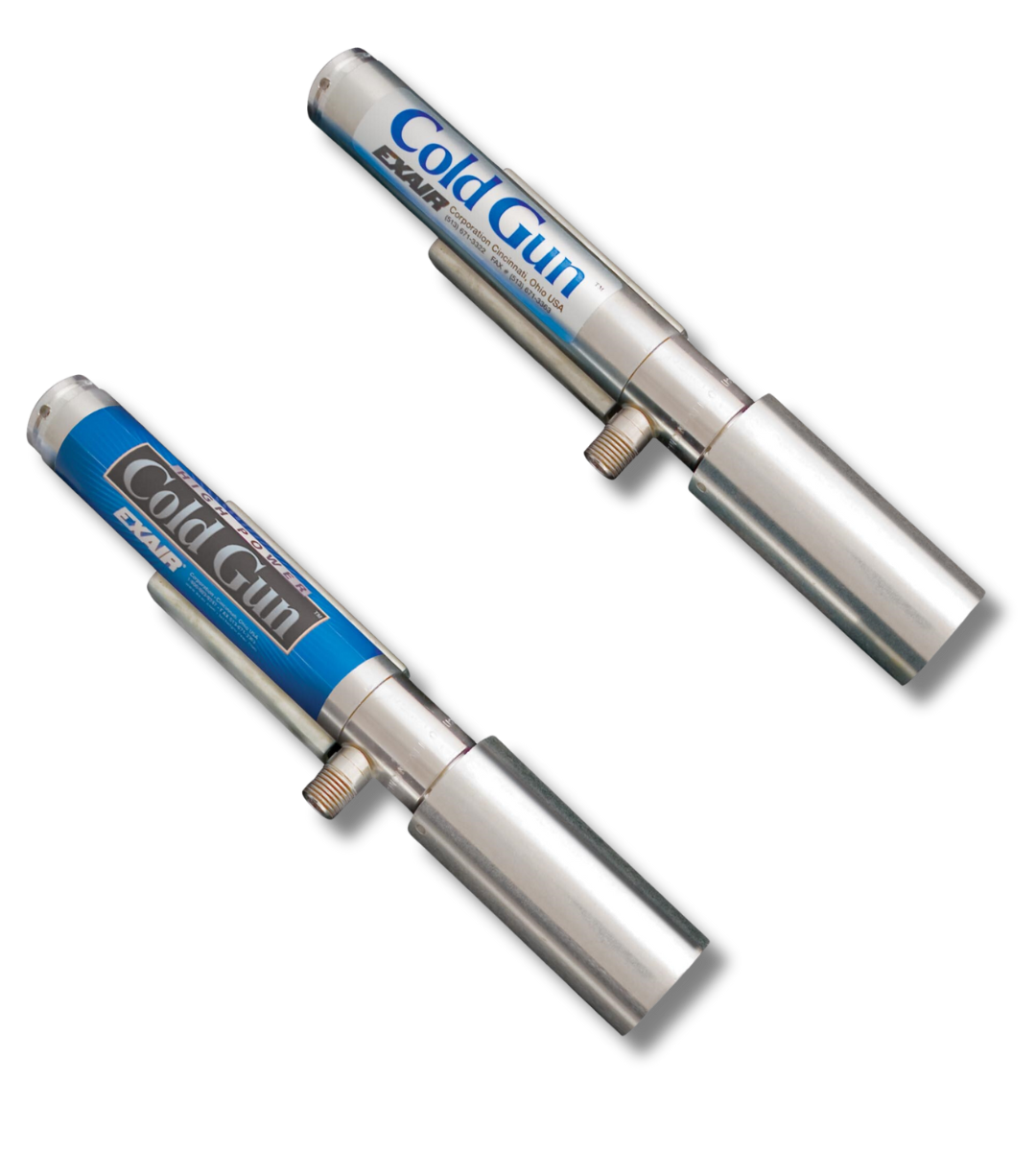

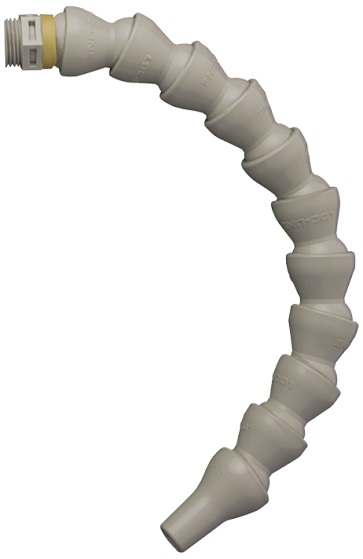

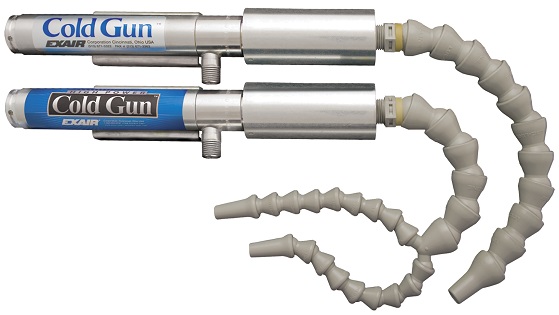

Systemy pistoletów chłodzących są dostępne z zestawem węża jednopunktowego lub dwupunktowego, jak pokazano na poniższych zdjęciach. Zestaw węża jednopunktowego (dostarczany z pistoletem chłodzącym model 5215 i pistoletem chłodzącym dużej mocy model 5230) jest zalecany do większości operacji wiercenia i szlifowania.

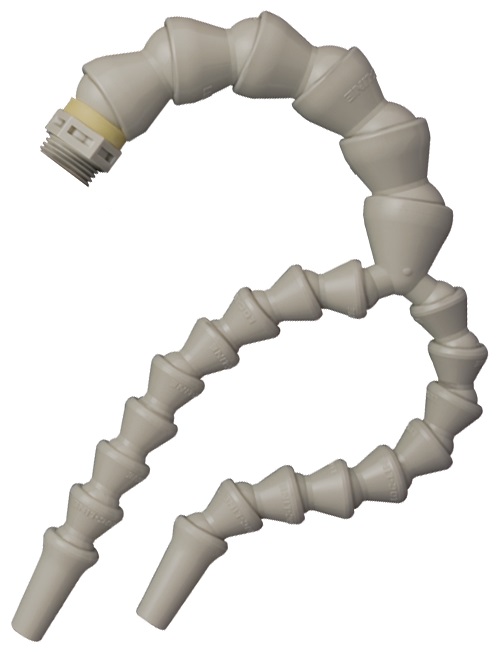

Frezowanie, cięcie piłą taśmową lub inne operacje, podczas których ciepło jest generowane na dużej powierzchni, są na ogół najlepiej obsługiwane przez zestaw węża dwupunktowego (dostarczany z pistoletem chłodzącym model 5315 i pistoletem chłodzącym dużej mocy model 5330). System pistoletu chłodzącego z zestawem węża jednopunktowego model 5901 można łatwo przekształcić na system dwupunktowy poprzez zakup zestawu węża dwupunktowego model 5902.
| Specyfikacje pistoletu chłodzącego | ||||
| Model | Ciśnienie | Zużycie powietrza | Poziom hałasu | |
| psig | bar | l/min | dBA | |
| Pistolet chłodzący 5215, 5315 | 100 | 6,9 | 425 | 70 |
| Pistolet chłodzący dużej mocy 5230, 5330 | 100 | 6,9 | 850 | 82 |
Akcesoria

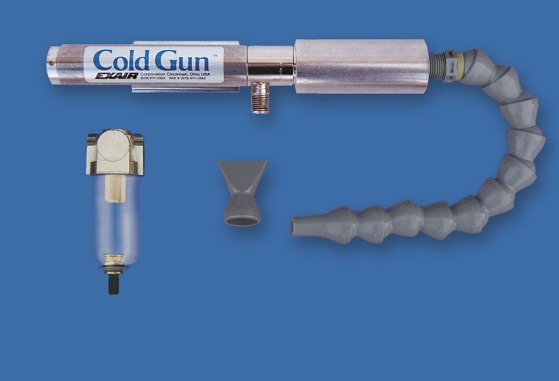

System pistoletu chłodzącego model 5215 (jeden wylot zimnego powietrza): obejmuje pistolet chłodzący, zestaw węża jednopunktowego, dyszę stożkową 3/8″ (10mm), dyszę wachlarzową 1-1/4″ (32mm) i separator-filtr.
System pistoletu chłodzącego model 5315 (dwa wyloty zimnego powietrza): obejmuje pistolet chłodzący, zestaw węża dwupunktowego, 2 dysze stożkowe 1/4″ (6mm), 2 dysze wachlarzowe 1″ (25mm) i separator-filtr.
System pistoletu chłodzącego dużej mocy model 5230 (jeden wylot zimnego powietrza): obejmuje pistolet chłodzący dużej mocy, zestaw węża jednopunktowego, dyszę stożkową 3/8″ (10mm),
dyszę wachlarzową 1-1/4″ (32mm) i separator-filtr.
System pistoletu chłodzącego dużej mocy model 5330 (dwa wyloty zimnego powietrza): obejmuje pistolet chłodzący dużej mocy, zestaw węża dwupunktowego, 2 dysze stożkowe 1/4″ (6mm), 2 dysze wachlarzowe 1″ (25mm) i separator-filtr.
Wideo
Najczęściej zadawane pytania FAQ's
Pistolet chłodzący "Cold Gun" to zaprojektowany produkt z rurką wirową, który obejmuje osłonę termiczną, tłumik hałasu i mocowanie magnetyczne, aby ułatwić użytkowanie w zastosowaniach związanych z obróbką skrawaniem. Urządzenie jest wstępnie ustawione na maksymalne chłodzenie.
Modele 5215 i 5315 będą produkować 1000 Btu /h mocy chłodniczej przy ciśnieniu wejściowym 6,9 bar. Modele 5230 i 5330 będą produkować 2000 Btu /h mocy chłodniczej przy ciśnieniu wejściowym 6,9 bar.
Regulowana dysza chłodząca jest bardzo podobna pod względem kształtu i funkcji do pistoletu chłodzącego. Jest jednak „regulowana”, ponieważ możliwy do uzyskania spadek temperatury jest zmienny za pomocą zintegrowanego zaworu. Zużycie sprężonego powietrza przez regulowaną punktową dyszę chłodzącą jest również zmienne za pomocą trzech różnych regulacji natężenia przepływu. Moc chłodzenia regulowanej dyszy chłodzącej może sięgać nawet 2000 Btu /h przy ciśnieniu 6,9 bar.
Modele 5200 i 5300 wykorzystują tę samą rurkę wirową, generując taką samą moc chłodniczą. Jedyną różnicą jest zestaw węży dołączony do każdego modelu. Modele 5215 i 5230 są dostarczane z jednopunktowym wężem chłodzącym. Modele 5315 i 5330 są dostarczane z dwupunktowym wężem, który dostarcza schłodzone powietrze do dwóch punktów zamiast jednego.
Rurka wirowa Vortex jest podstawowym elementem we wszystkich produktach EXAIR, które generują zimny przepływ powietrza. Rurka wirowa jest dostępna w 3 różnych rozmiarach i zapewnia szeroki zakres wydajności chłodzenia. Wszystkie modele pokazane w katalogu mają zawór regulacyjny na gorącym końcu, który może zmieniać proporcje przepływu gorącego i zimnego powietrza na odpowiednich końcach. Na specjalne zamówienie zawór można zastąpić wstępnie ustawioną kryzą, która zapewni zadaną wielkość spadku / wzrostu temperatury. Rurka wirowa zawiera również serię wkładek zwanych „generatorami”, które oferują szeroki zakres natężeń przepływu dla każdego rozmiaru rurki wirowej. Te generatory dostosowują przepływ do zastosowania.
Większość produktów do chłodzenia miejscowego (chłodnica szaf sterowniczych, pistolet chłodzący oraz mini dysza chłodząca) mają stałą całkowitą przepustowość. Zawór został zastąpiony wstępnie ustawioną kryzą, która umożliwia rurce Vortex zapewnienie najwyższej dostępnej wydajności chłodzenia. Wyjątkiem jest regulowana dysza chłodząca, w której temperatura jest regulowana, a natężenie przepływu można zmieniać za pomocą wymiennych generatorów. Wszystkie te produkty do wytwarzania zimnego powietrza mają inne cechy, które ułatwiają ich montaż i utrzymują niski poziom hałasu.
