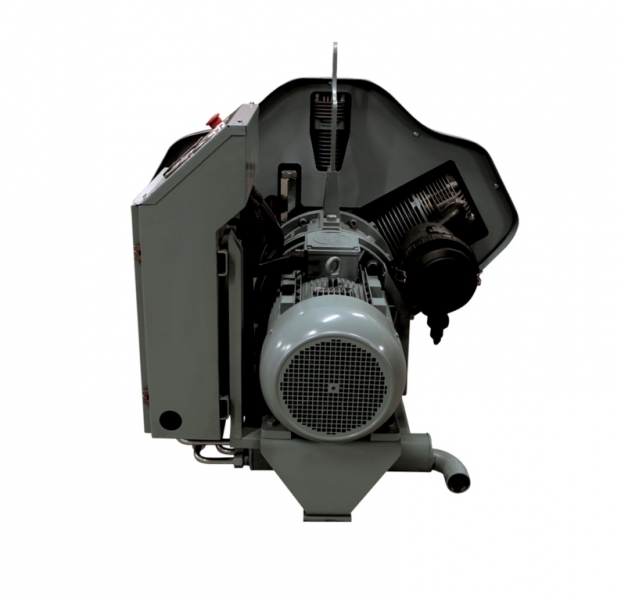

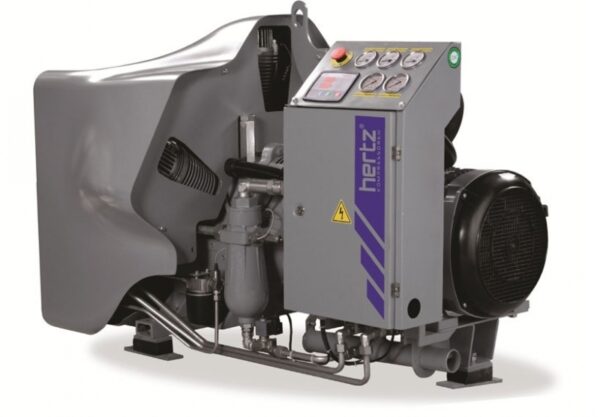

Sprężarki tłokowe WAVE dla przemysłu morskiego
Kompresory tłokowe serii WAVE zostały wyprodukowane z myślą o zastosowaniu w przemyśle morskim, zarówno na jednostkach pływających jak i w stoczniach. Mogą być wykorzystane także we wszystkich procesach wymagających wyższego ciśnienia. Uzyskują ciśnienie do 40 bar, wyposażone są w m.in. programowalny sterownik PLC, pompę olejową, napęd bezpośredni, 4 stopniową chłodnicę, obudowę ochronną.
Silnik główny i napęd
- Napęd bezpośredni z elastycznym sprzęgłem
- Rozruch trójkąt – gwiazda
System chłodzenia
- 4-stopniowa chłodnica (3-stopnie do powietrza, 1 stopień chłodzenia oleju)
- Wstępne chłodzenie za pomocą koncentrycznych zaworów z żeberkami chłodzącymi
- Wentylator chłodzący bezpośrednio podłączony do silnika głównego
System smarowania
Smarowanie tłoków i sworzni jest wykonywane przez zintegrowaną pompę olejową napędzaną przez główny silnik. Olej zasysany z dna skrzyni korbowej dociera do cylindrów sprężarki z kanałów olejowych w wale korbowym i prętów połączeniowych po uprzednim przejściu przez chłodnicę i filtr oleju. Dzięki temu łożyska skrzyni korbowej i połączenia korbowodów są skutecznie smarowane.
Układ elektryczny
- Elastyczna praca z wieloma parametrami kontrolowanymi przez użytkownika (takimi jak wejściowe, wyjściowe ciśnienie powietrza, temperatura, maksymalne ciśnienie robocze, maksymalne ciśnienie oleju, maksymalna temperatura robocza)
- System sterowania i monitoringu w oparciu o PLC z cyfrowym wyświetlaczem
System odprowadzania kondensatu
Woda kondensacyjna w chłodnicy jest uwięziona przez zintegrowany separator wody, a następnie jest usuwana z systemu w pewnych odstępach czasu przez zawory elektromagnetyczne.

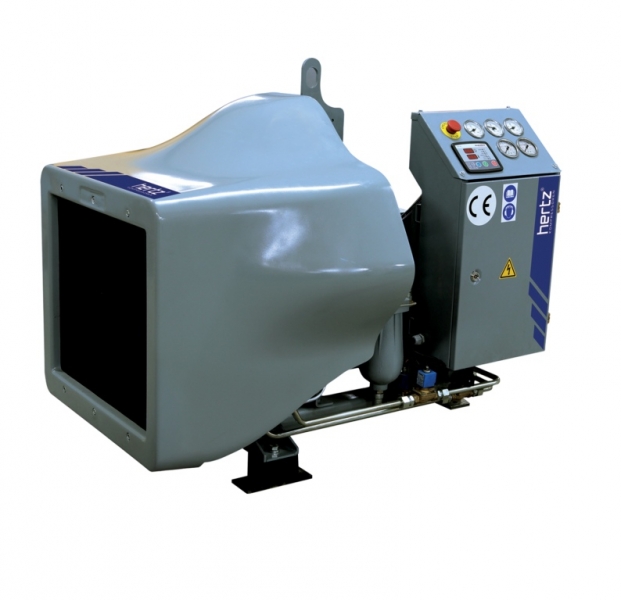

Obudowa ochronna
Lekka i trwała obudowa kompozytowa poprawia wydajność chłodzenia, chroni górne głowice przed uderzeniami i chroni operatora przed elementami ruchomymi i gorącymi powierzchniami urządzenia.
Opcje
- Osuszacz powietrza wysokiego ciśnienia
- Zbiornik powietrza wysokiego ciśnienia z certyfikatem CE P265GH
- System filtracji powietrza z pułapką olejową
- Opcja oleju spożywczego
- Silnik główny z klasą efektywności IE4
- Softstart
Dane techniczne
| Model | Ciśnienie (bar) | Wydajność | Obroty silnika | Napięcie/częstotliwość | Moc | Przyłącze | Waga | Hałas | |
| maks. | min. | (l/min) | (rpm) | (V / Hz) | (kW) | BSP | (kg) | (dBA) | |
| HW-64 | 40 | 12 | 1077 | 1500 | 380-415/50 | 11 | 1″ | 411 | 80 |
| 1293 | 1800 | 440-460/60 | 13 | ||||||
| HW-108 | 40 | 12 | 1807 | 1500 | 380-415/50 | 15 | 1″ | 421 | 81 |
| 2168 | 1800 | 440-460/60 | 22 | ||||||

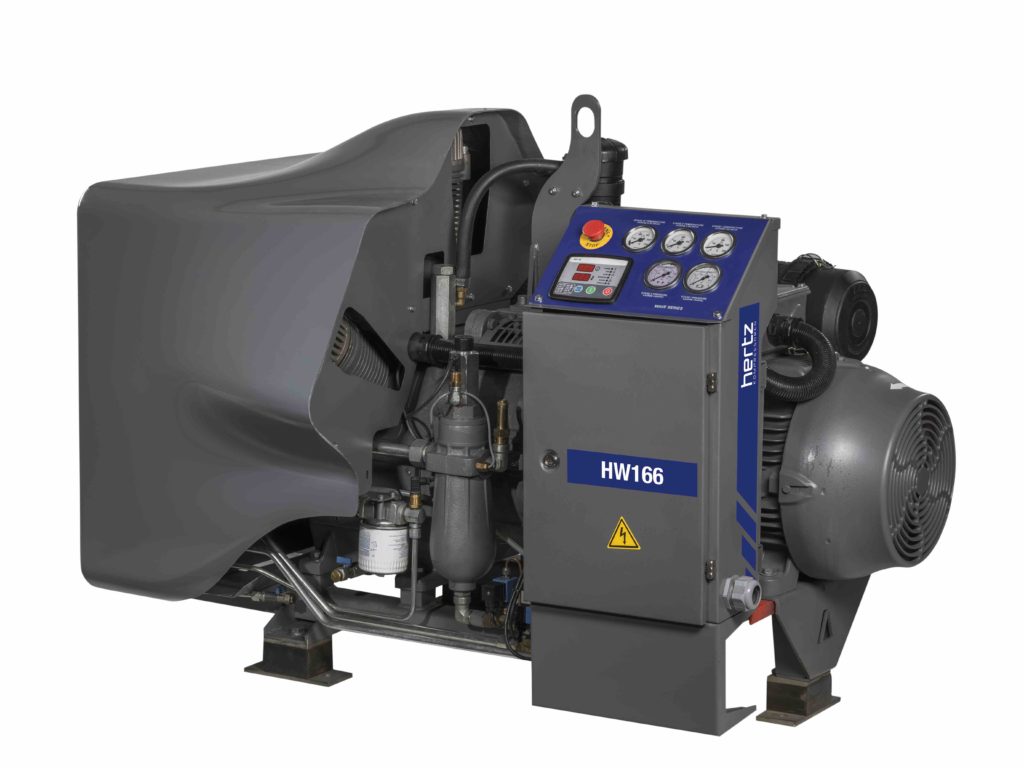

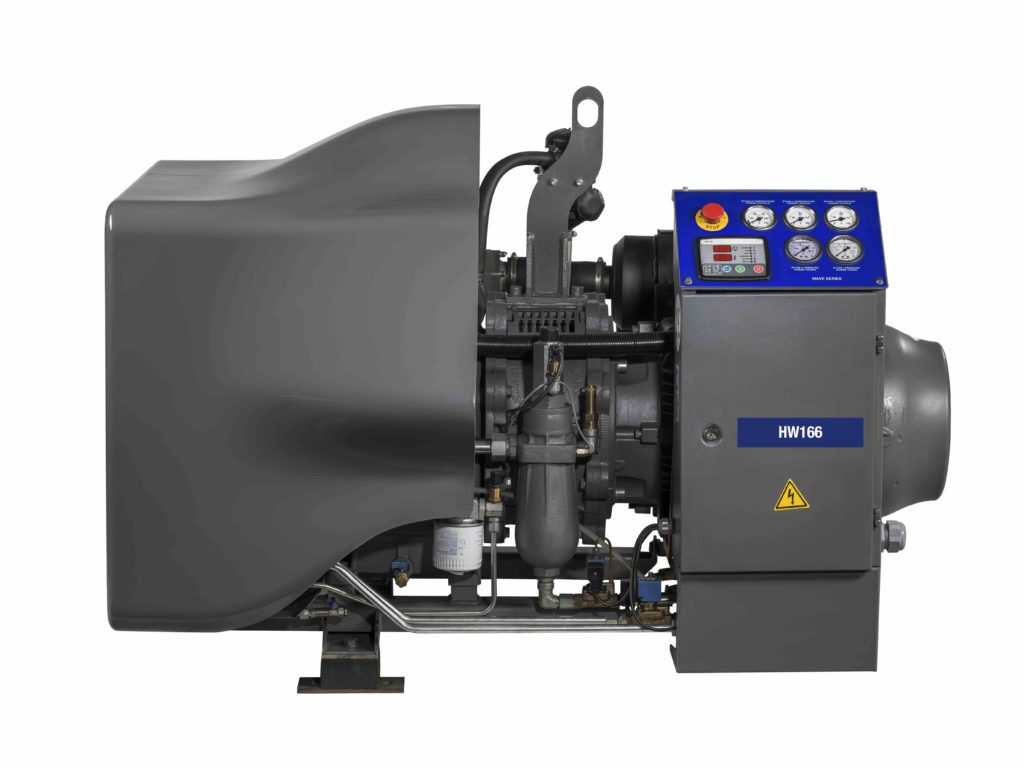

| HW-166 | 40 | 12 | 2767 | 1500 | 380-415/50 | 30 | 1″ | 630 | 83 |
| 3321 | 1800 | 440-460/60 | 36 | ||||||
| HW-210 | 40 | 12 | 3526 | 1500 | 380-415/50 | 37 | 1″ | 680 | 84 |
| 4232 | 1800 | 440-460/60 | 44 | ||||||
