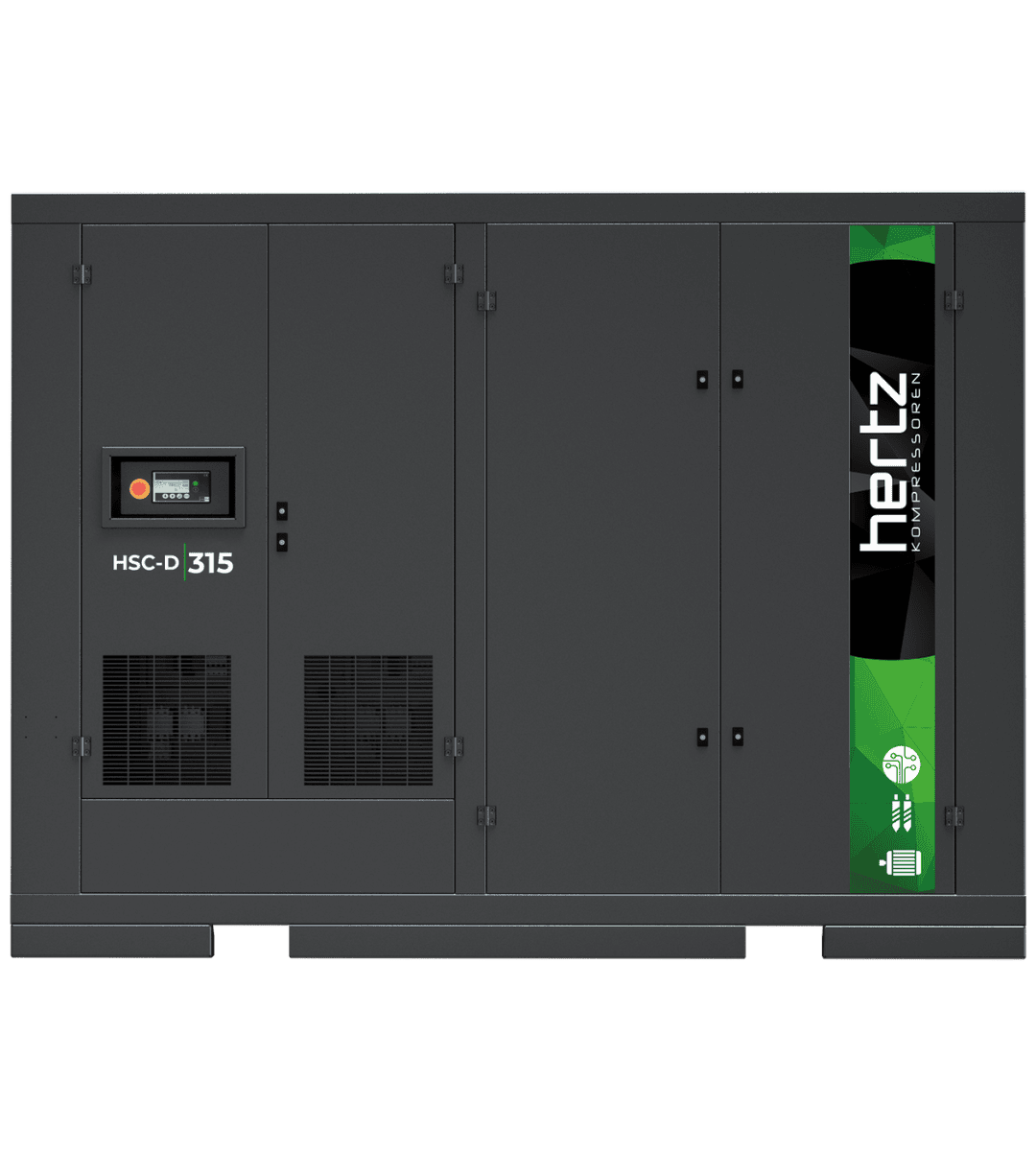

Sprężarka śrubowa z napędem bezpośrednim

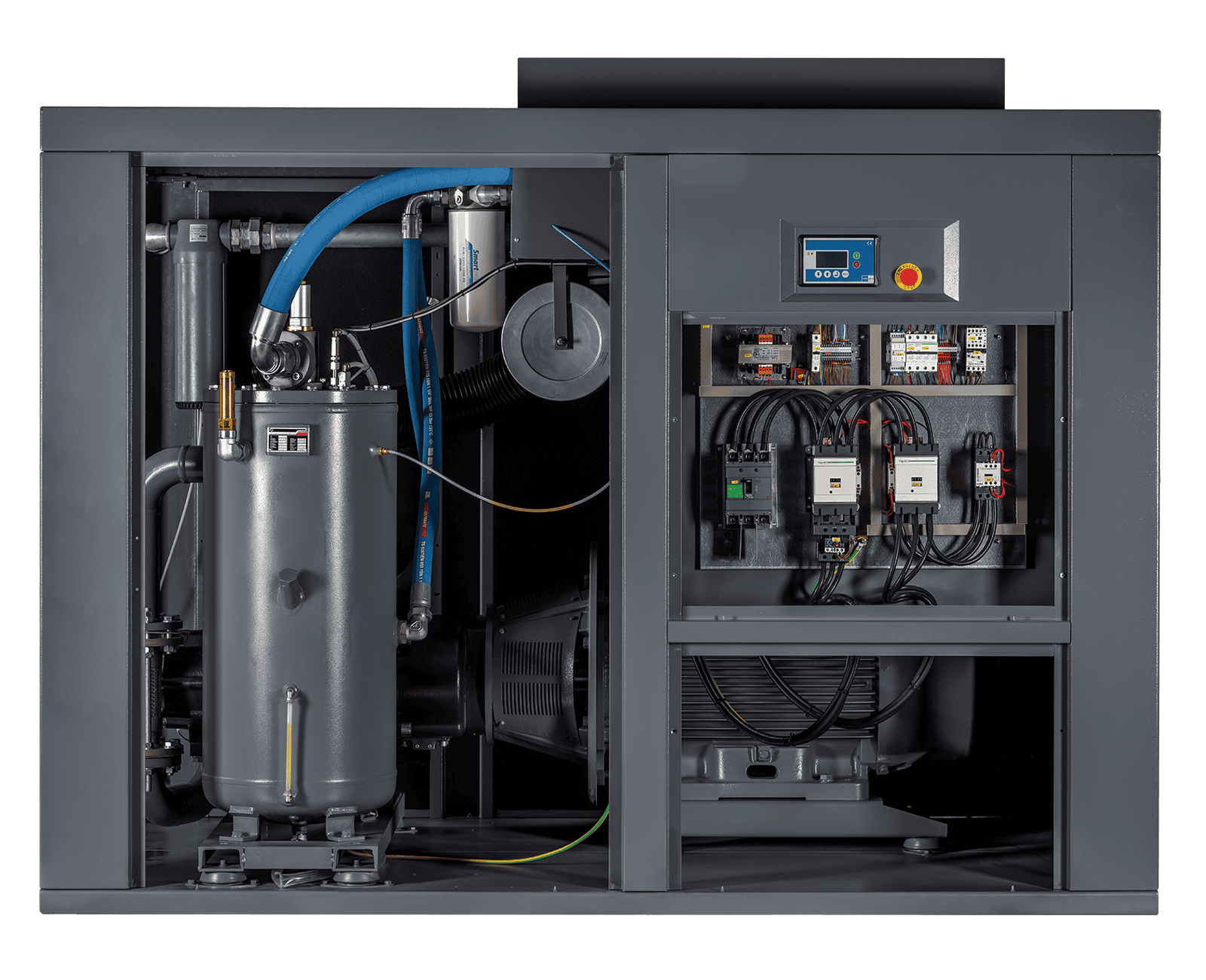

Wnętrze stałoobrotowej sprężarki z napędem bezpośrednim

Budowa sprężarki śrubowej stałoobrotowej z napędem bezpośrednim HSC-D

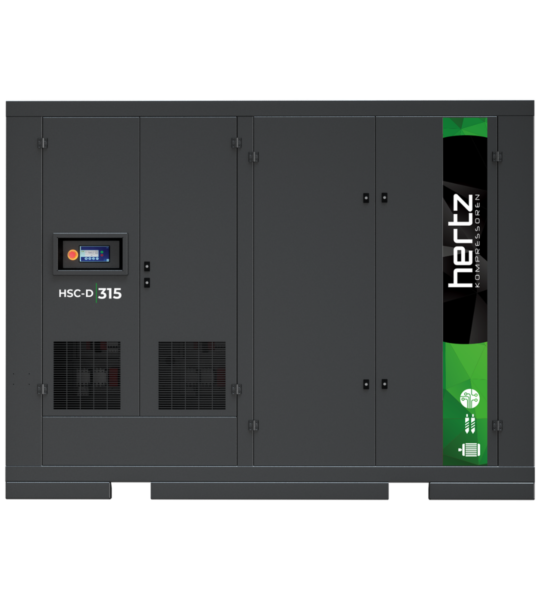

Sprężarki śrubowe z napędem bezpośrednim HSC D 22 kW-315 kW

Sprężarki śrubowe powietrza Hertz Kompressoren GmbH seria HSC D 22 – 315, z napędem bezpośrednim 1:1, moc silnika od 22 kW do 315 kW, wydajność od 3,60 m³/min do 53,00 m³/min, ciśnienie od 7,5 bar do 13 bar

Seria kompresorów Hertz HSC-D to olejowe sprężarki śrubowe z napędem bezpośrednim 1:1. Główną cechą tej serii stałoobrotowych kompresorów jest właśnie napęd bezpośredni, który zapewnia znacznie mniejszy straty energii związane z przeniesieniem mocy w porównaniu do napędu pasowego. Dostępne są wydajności od 3,6 do 53 m³/min. oraz ciśnienia robocze 7,5 / 10 / 13 bar.

22-315 kW 7,5-10-13 bar 3,6-53 m³/min

Zalety

• Zaawansowany blok śrubowy połączony bezpośrednio z silnikiem elektrycznym zapewnia bardzo wysoką wydajność i minimalizuje straty związane z przeniesieniem mocy

• Elektroniczny sterownik pozwala na łatwą i bezproblemową obsługę

Główne Cechy

• Wysokiej jakości komponenty, które można łatwo wymienić

• Kontrola elektroniczna

• Zintegrowany osuszacz (modele 132 kW i powyżej)

• Opcjonalnie chłodzenie wodą i odzysk ciepła

Silnik Elektryczny i napęd

• Klasa efektywności energetycznej IE3

• Opcja miękkiego startu

• Elastyczne sprzęgło zapewniające bezobsługową i długą eksploatację oraz trwały i wydajny układ przeniesienia napędu

• Rozrusznik silnika gwiazda/trójkąt

Blok śrubowy

• Trwały blok śrubowy zapewnia dużą wydajność i jest specjalnie dobrany do wymagań każdego modelu

• Nowe profile wirników zmniejszają straty wytwarzania powietrza i mają niższe wymagania dotyczące momentu obrotowego

• Konstrukcja łożysk nowej generacji zapewniająca lepszą zdolność przenoszenia obciążeń

Sterownik

• Brak konieczności stosowania zewnętrznego sterownika głównego, możliwość pracy współstarzonej, zsynchronizowanej z Master/Slave dla maksymalnie dwóch sprężarek

• Tygodniowy harmonogram uruchamiania/zatrzymywania maszyny w 3 różnych odstępach czasu, można ustawić indywidualnie dla każdego dnia tygodnia (30 kW i powyżej)

• Wbudowana komunikacja ModBus

• Przyjazny dla użytkownika interfejs wyświetlacza

22-315 kW 7,5-10-13 bar 3,6-53 m³/min

Model	Ciśnienie	Wydajność	Moc silnika	Rozmiar przyłącza	Wymiary(mm)			Waga
	bar	m³/min	kW		Długość	Szerokość	Wysokość	kg
HSC 22 D	7,5	4	22	G 1″	1280	850	1435	538
	10	3,6
HSC 30 B D	7,5	5,5	30	G 1 1/4″	1635	1030	1755	747
	10	4,5
	13	3,9
HSC 37 D	7,5	6,6	37	G 1 1/4″	1635	1030	1755	869
	10	5,6
	13	4,6
HSC 45 B D	7,5	8,5	45	G 1 1/2″	2065	1200	1810	1203
	10	7,1
	13	5,9
HSC 55 D	7,5	9,8	55	G 1 1/2″	2065	1200	1810	1387
	10	8,7
	13	7
HSC 75 D	7,5	12,6	75	G 1 1/2″	2065	1200	1810	1424
	10	11
	13	9,2
HSC 90 D	7,5	16,2	90	G 2″	2525	1440	2040	2240
	10	13,7
	13	11,2
HSC 110 D	7,5	19,5	110	G 2″	2525	1440	2040	2640
	10	17,9
	13	14
HSC 132 D	7,5	23,4	132	G 2 1/2″	2775	1805	2000	2970
	10	20
	13	16,5
HSC 160 D	7,5	28	160	G 2 1/2″	2775	1805	2000	3080
	10	23,5
	13	20
HSC 200 D	7,5	37	200	DN80	3290	2285	2455	5300
	10	30,8
	13	24,5
HSC 250 D	7,5	45	250	DN100	3315	2285	2455	5920
	10	38,6
	13	32,6
HSC 315 D	7,5	53	315	DN100	3315	2285	2455	5920
	10	45,5
	13	39,5
