Sprężarki śrubowe z napędem 1:1 z falownikiem FRECON PLUS 5-315 kW
Sprężarki śrubowe powietrza Hertz Kompressoren GmbH seria FRECON PLUS 5 – 315, z napędem bezpośrednim 1:1, zmiennoobrotowe, moc silnika od 5,5 kW do 315 kW, wydajność od 0,36 m3/min do 54,10 m3/min, ciśnienie od 7,5 bar do 13 bar
- Opis produktu
Sprężarki śrubowe serii FRECON z napędem bezpośrednim 1:1 zostały wyposażone w falownik, który zapewnia bardzo wydajną i oszczędną pracę kompresora. Takie rozwiązanie sprawdzi się szczególnie dobrze w tych zakładach gdzie zapotrzebowanie na sprężone powietrze jest zmienne. Przy pomocy zintegrowanej przetwornicy częstotliwości kompresory typoszeregu FRECON PLUS dopasowują prędkość obrotów silnika elektrycznego do aktualnego zapotrzebowania na sprężone powietrze w zakładzie. Szerokie zakresy wydajności pozwalają sprężarkom FRECON na zapewnianie w sposób ciągły i na stałym poziomie, wymaganego ciśnienia roboczego. Wykorzystywanie „miękkiego startu” w kompresorach FRECON przedłuża okres żywotności silnika oraz zapobiega negatywnym skutkom silnego prądu rozruchowego na system energetyczny. Dodatkowo, „miękki start” umożliwia wielokrotne uruchamianie silnika według potrzeb, a krótkie okresy biegu jałowego pozwalają na dodatkowe oszczędności energii. Wylicza się, że zainstalowanie kompresora o zmiennej prędkości silnika umożliwia zredukowanie kosztów energii aż do 65 % w porównaniu do sprężarek stałoobrotowych (w aplikacjach gdzie występuje zmienne zapotrzebowanie na sprężone powietrze).

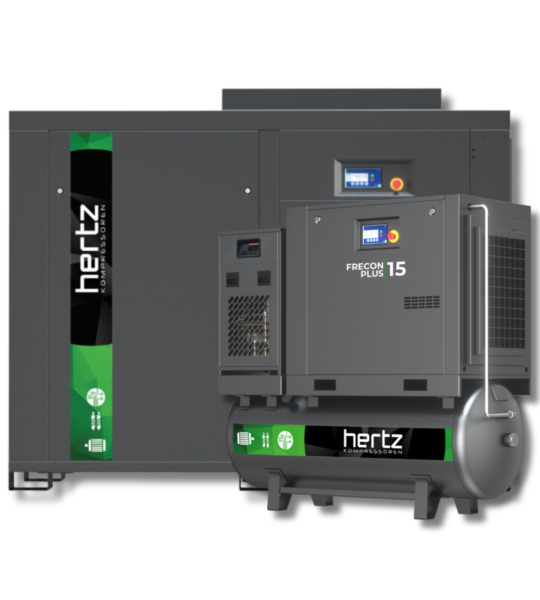

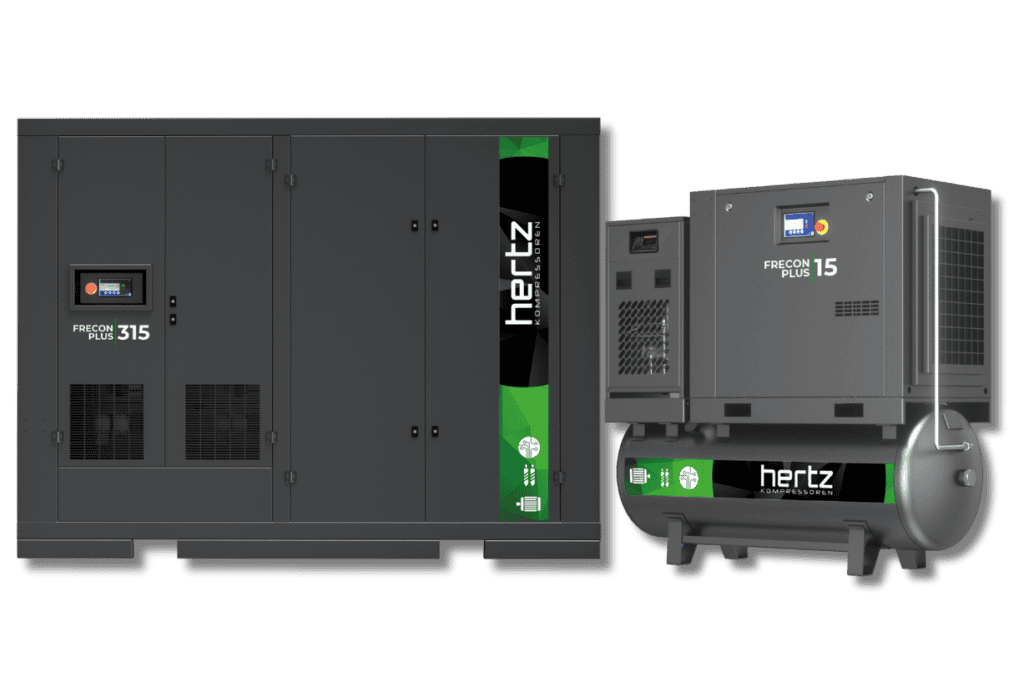

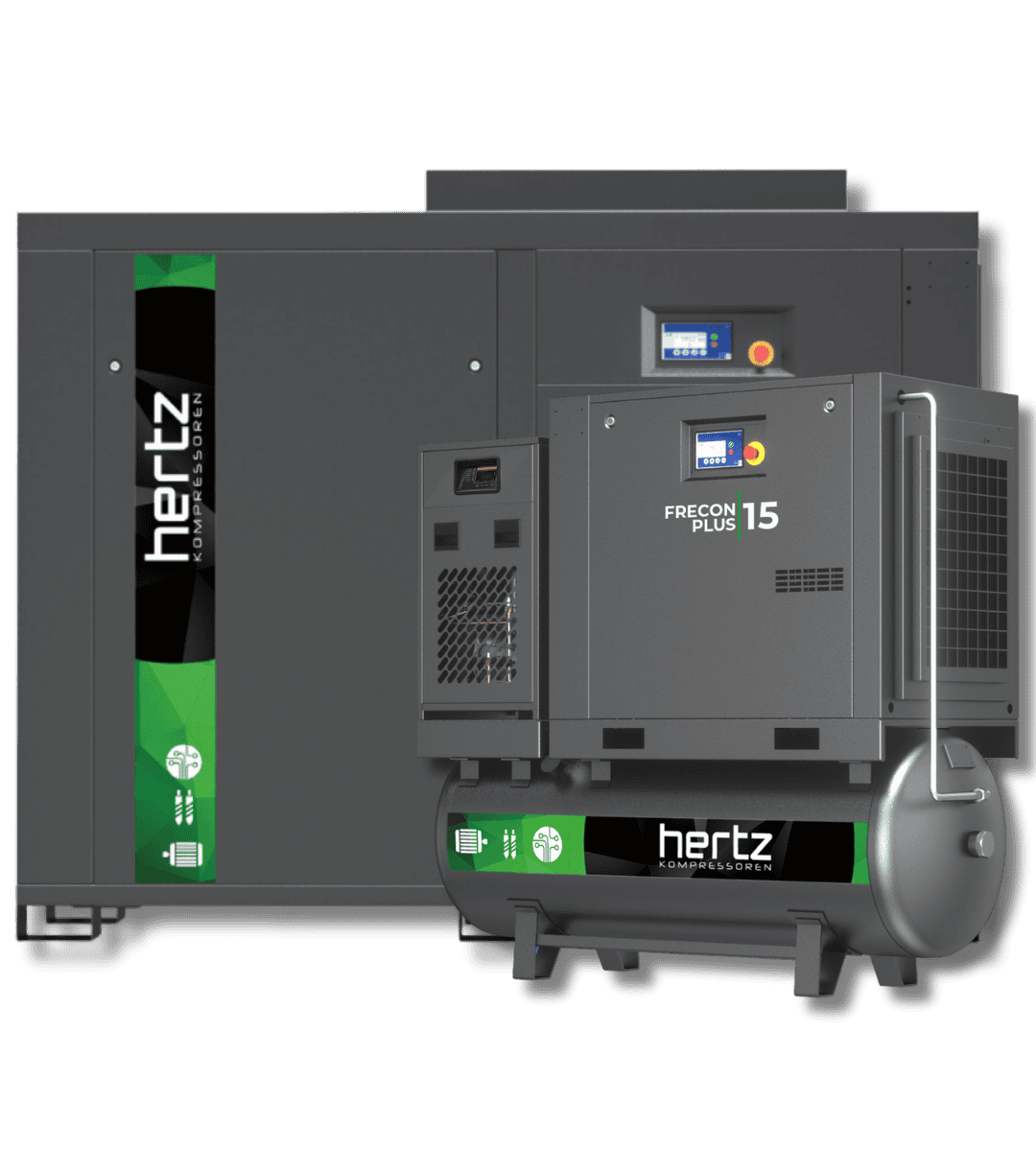

Dostępne są w trzech wariantach:
- wolnostojąca,
- zabudowana na zbiorniku,
- Compact – zabudowana na zbiorniku z osuszaczem chłodniczym
5,5-315 kW 7,5-10-13 bar 0,36-54,10 m³/min
5,5-315
7,5-10-13
0,36-54,10 Zalety
Zalety• Aż do 65% oszczędności energii elektrycznej!*
• Długa żywotność komponentów dzięki “miękkiemu startowi”
• Praca przy stałej wartości ciśnienia wyjściowego
• Ochrona przed niekorzystnym wpływem prądu szczytowego
• Efektywna i energooszczędna produkcja sprężonego powietrza nawet przy bardzo zmiennym zapotrzebowaniu na sprężone powietrze
*W porównaniu ze sprężarkami bez falownika do zastosowań o zmiennym zapotrzebowaniu na sprężone powietrze

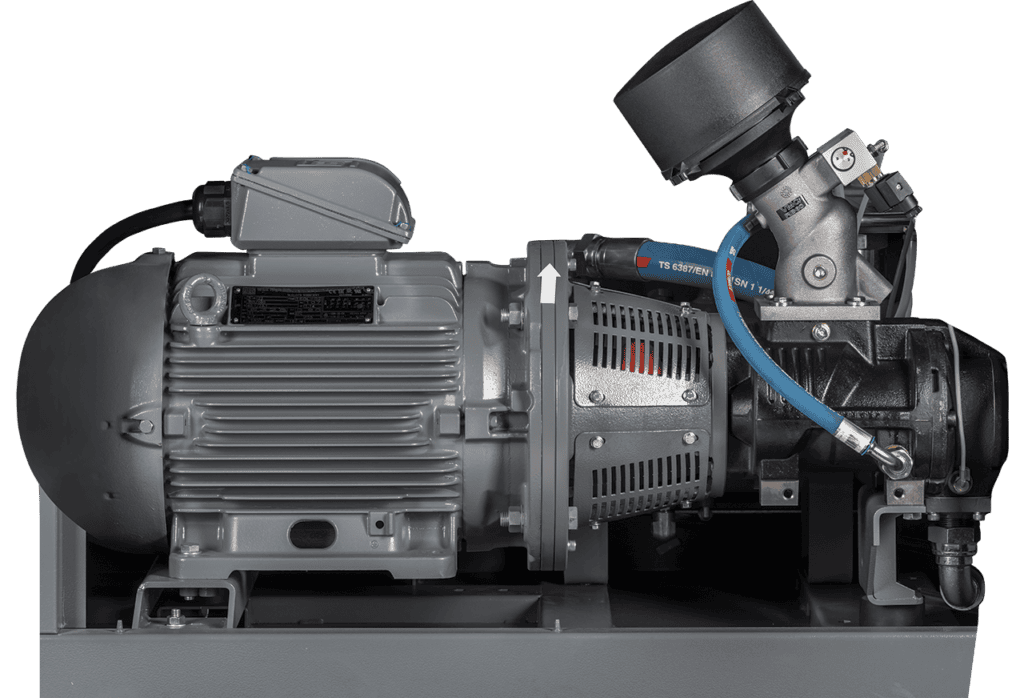

Silnik Elektryczny i napęd
Silnik Elektryczny i napęd• Klasa efektywności energetycznej IE3

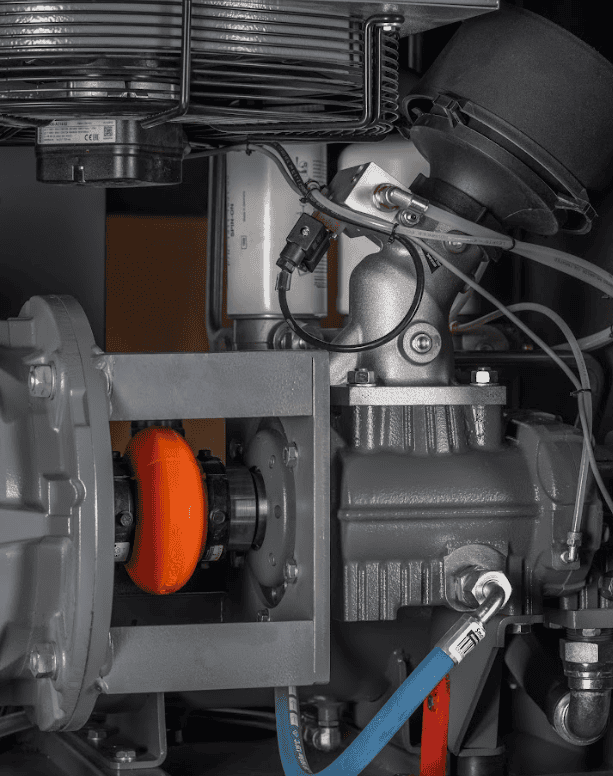

• Napęd bezpośredni (1:1) z elastycznym sprzęgłem
• Elastyczne sprzęgło zapewniające bezobsługowy, trwały i wydajny układ przeniesienia napędu
• Ochrona przed wysoką temperaturą łożysk silnika (Inversys 15-315 Plus)
Blok śrubowy
Blok śrubowy• Trwały blok śrubowy zapewnia dużą wydajność i jest specjalnie dobrany do wymagań każdego modelu
• Nowe profile wirników zmniejszają straty wytwarzania powietrza
• Konstrukcja łożysk nowej generacji zapewniająca lepszą zdolność przenoszenia obciążeń
System chłodzenia
System chłodzenia• Wentylator osiowy sterowany temperaturą (Frecon 5-22 Plus)
• Optymalna temperatura pracy dzięki wentylatorom sterowanym falownikiem, zapewnia dodatkową efektywność energetyczną (Frecon 30-315 Plus)
Sterownik
Sterownik• Brak konieczności stosowania zewnętrznego sterownika głównego, możliwość pracy współstarzonej, zsynchronizowanej z Master/Slave dla maksymalnie dwóch sprężarek (22 kW i poniżej)
• Możliwość pracy wielozadaniowej do 5 sprężarek w modelach o mocy 30 kW i większej
• Wewnętrzna komunikacja ModBus
• Przyjazny dla użytkownika interfejs wyświetlacza
| Model | Ciśnienie | Wydajność m³/min | Moc silnika | Rozmiar przyłącza | Wymiary(mm) [Długość x Szerokość x Wysokość] | Waga | |||||
| bar | Minimalna | Maksymalna | kW | Kompresor wolnostojący | Kompresor zabudowany na zbiorniku | Kompresor zabudowany na zbiorniku z osuszaczem | Kompresor wolnostojący | Kompresor zabudowany na zbiorniku | Kompresor zabudowany na zbiorniku z osuszaczem | ||
| FRECON 5 PLUS | 7,5 | 0,38 | 1,03 | 5,5 | G 1/2″ | 1058 x 650 x 963 | 1425 x 650 x 1438 | 1828 x 650 x 1438 | 235 | 317 | 366 |
| 10 | 0,37 | 0,83 | |||||||||
| 13 | 0,36 | 0,64 | |||||||||
| FRECON 7 PLUS | 7,5 | 0,42 | 1,4 | 7,5 | G 1/2″ | 1058 x 650 x 963 | 1425 x 650 x 1438 | 1820 x 650 x 1438 | 273 | 355 | 436 |
| 10 | 0,43 | 1,2 | |||||||||
| 13 | 0,43 | 0,95 | |||||||||
| FRECON 11 PLUS | 7,5 | 0,77 | 1,8 | 11 | G 3/4″ | 1200 x 730 x 1050 | 1940 x 730 x 1708 | 1911 x 730 x 1708 | 320 | 483-523 | 533-590 |
| 10 | 0,81 | 1,61 | |||||||||
| 13 | 0,74 | 1,3 | |||||||||
| FRECON 15 PLUS | 7,5 | 0,79 | 2,85 | 15 | G 3/4″ | 1200 x 730 x 1050 | 1940 x 730 x 1708 | 1911 x 730 x 1708 | 420 | 575-605 | 638-658 |
| 10 | 0,77 | 2,33 | |||||||||
| 13 | 0,99 | 2,07 | |||||||||
| FRECON 18 PLUS | 7,5 | 1,1 | 3,5 | 18,5 | G 1″ | 1280 x 860 x 1435 | x | x | 500 | x | x |
| 10 | 1 | 3 | |||||||||
| 13 | 1,1 | 2,6 | |||||||||
| FRECON 22 PLUS | 7,5 | 1,3 | 4,2 | 22 | G 1″ | 1280 x 860 x 1435 | x | x | 516 | ||
| 10 | 1,3 | 3,8 | |||||||||
| 13 | 1,2 | 3 | |||||||||
| FRECON 30 PLUS | 7,5 | 1,2 | 5,3 | 30 | G 1 1/4″ | 1605 x 1040 x 1755 | x | x | 819 | x | x |
| 10 | 1,2 | 4,6 | |||||||||
| 13 | 1,2 | 4 | |||||||||
| FRECON 37 PLUS | 7,5 | 1,3 | 6,8 | 37 | G 1 1/4″ | 1605 x 1040 x 1755 | x | x | 870 | x | x |
| 10 | 1,3 | 5,8 | |||||||||
| 13 | 1,3 | 5 | |||||||||
| FRECON 45 PLUS | 7,5 | 1,3 | 7,6 | 45 | G 1 1/4″ | 1605 x 1040 x 1755 | x | x | 945 | x | x |
| 10 | 1,2 | 6,8 | |||||||||
| 13 | 1,2 | 5,9 | |||||||||
| FRECON 55 PLUS | 7,5 | 2,5 | 9,9 | 55 | G 1 1/2″ | 2065 x 1200 x 1810 | x | x | 1524 | x | x |
| 10 | 2,4 | 8,2 | |||||||||
| 13 | 2,6 | 7,4 | |||||||||
| FRECON 75 PLUS | 7,5 | 2,6 | 12,9 | 75 | G 1 1/2″ | 2065 x 1200 x 1810 | x | x | 1647 | x | x |
| 10 | 2,5 | 10,9 | |||||||||
| 13 | 2,5 | 9,6 | |||||||||
| FRECON 90 PLUS | 7,5 | 6,2 | 16,8 | 90 | G 2″ | 2525 x 1440 x 2037 | x | x | 2020 | x | x |
| 10 | 6 | 14,4 | |||||||||
| 13 | 6,2 | 12,3 | |||||||||
| FRECON 110 PLUS | 7,5 | 6,6 | 20,1 | 110 | G 2″ | 2525 x 1440 x 2037 | x | x | 2380 | x | x |
| 10 | 7,1 | 17,3 | |||||||||
| 13 | 7 | 15 | |||||||||
| FRECON 132 PLUS | 7,5 | 6,9 | 24,3 | 132 | G 2 1/2″ | 2775 x 1820 x 2000 | x | x | 2555 | x | x |
| 10 | 6,8 | 20,3 | |||||||||
| 13 | 9,7 | 18,1 | |||||||||
| FRECON 160 PLUS | 7,5 | 6,8 | 28,2 | 160 | G 2 1/2″ | 2775 x 1820 x 2000 | x | x | 2760 | x | x |
| 10 | 7,1 | 24,6 | |||||||||
| 13 | 8,5 | 21,7 | |||||||||
| FRECON 200 PLUS | 7,5 | 14 | 37,5 | 200 | DN 80 | 3290 x 2285 x 2455 | x | x | 4460 | x | x |
| 10 | 13,9 | 32,3 | |||||||||
| 13 | 13,8 | 28,8 | |||||||||
| FRECON 250 PLUS | 7,5 | 13,6 | 45,2 | 250 | DN 100 | 3315 x 2285 x 2455 | x | x | 5600 | x | x |
| 10 | 13,5 | 38,5 | |||||||||
| 13 | 13,5 | 33,5 | |||||||||
| FRECON 315 PLUS | 7,5 | 13,2 | 54,1 | 315 | DN 100 | 3315 x 2285 x 2455 | x | x | 6000 | x | x |
| 10 | 13,2 | 44,3 | |||||||||
| 13 | 12,9 | 38 | |||||||||
