Sprężarki śrubowe HGS – HSC N 2,2-75 kW
Olejowe sprężarki śrubowe Hertz HGS – HSC N to najnowsza seria stałoobrotowych kompresorów tego producenta. Charakterystyczną cechą tych urządzeń są niewielkie rozmiary oraz możliwość montażu przy samej ścianie. Dostępne są warianty od 2,2 do 75 kW.
- Opis produktu
Seria kompresorów Hertz HGS HSC N to olejowe sprężarki śrubowe z napędem pasowym. Ich charakterystyczną cechą są niewielkie rozmiary jak na tę klasę urządzeń. Tam gdzie oszczędność miejsca jest najważniejsza – te urządzenia sprawdzą się doskonale. Niewielki rozmiar w połączeniu z bardzo solidną konstrukcją pozwala zaoszczędzić miejsce i koszty inwestycji. Dostępne są wydajności od 0,2 do 12,4 m³/min. oraz ciśnienia robocze 7,5 / 8,5 / 10 / 13 bar. Modele do 22 kW dostępne są w trzech wariantach:

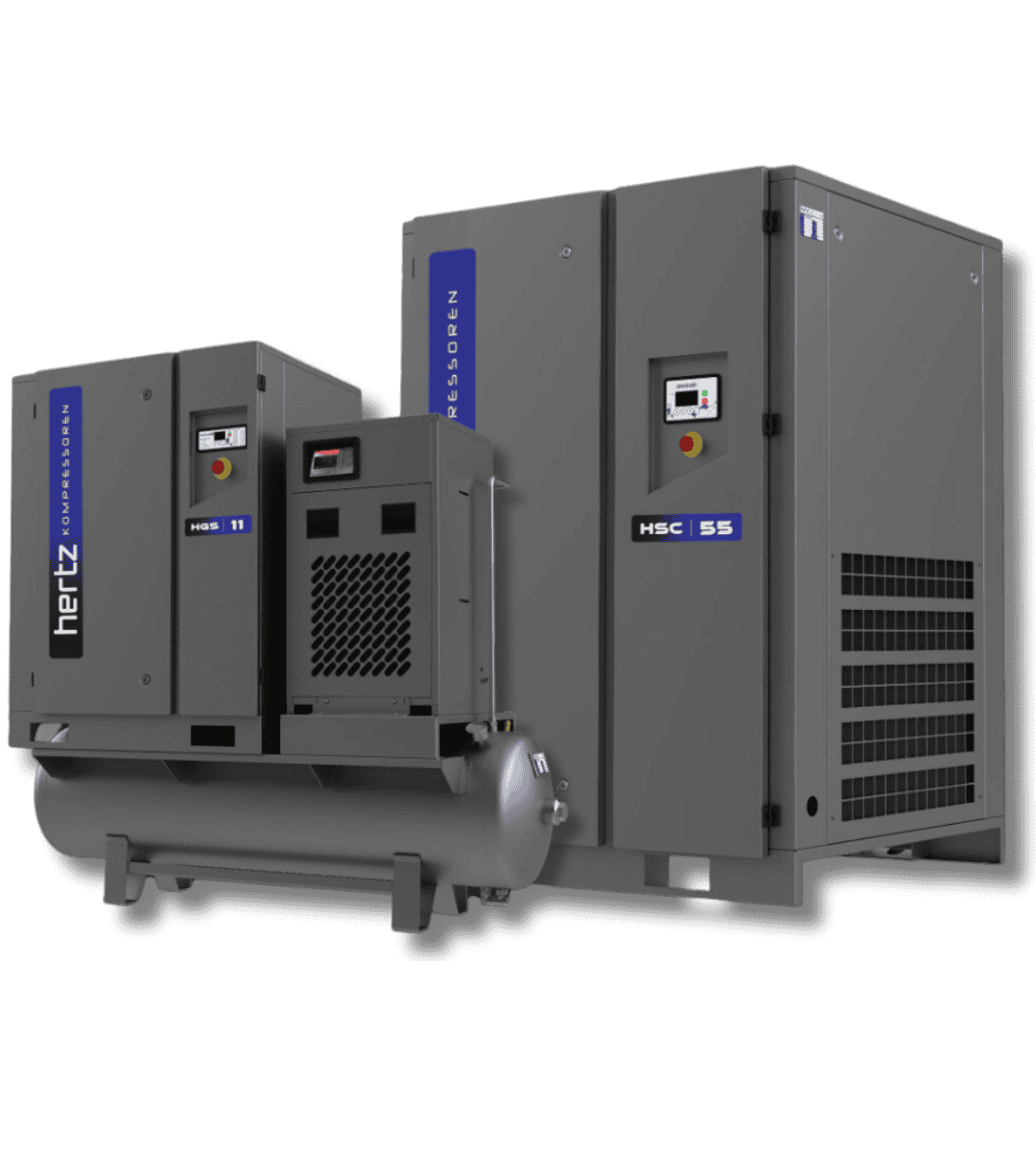

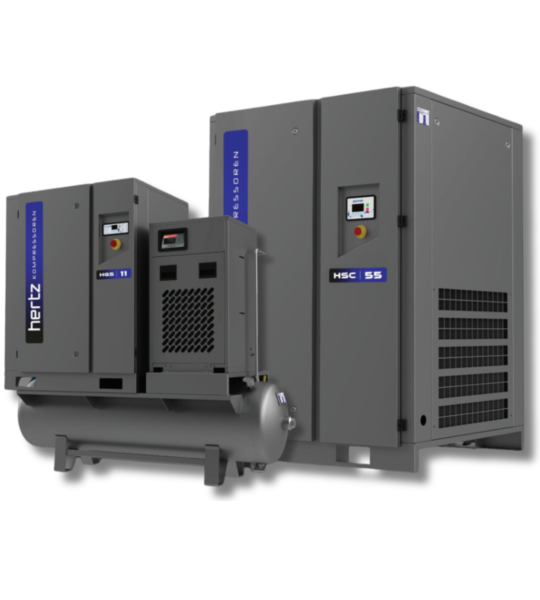

- wolnostojąca
- zabudowana na zbiorniku
- zabudowana na zbiorniku z osuszaczem chłodniczym
2,2-75 kW 7,5-8,5-10-13 bar 0,2-12,4 m³/min
2,2-75
7,5-8,5-10-13
0,2-12,4 Główne Cechy
• Blok śrubowy i silnik nowej generacji
• Kontrola elektroniczna
• Przeznaczony do pracy ciągłej
• Dostępne warianty zabudowane na zbiorniku i z osuszaczem
Zalety
Zalety• To seria kompresorów, które zajmują najmniej miejsca w swojej klasie

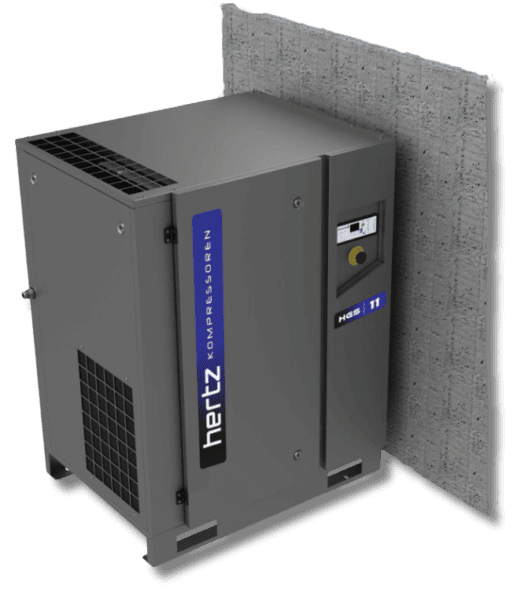

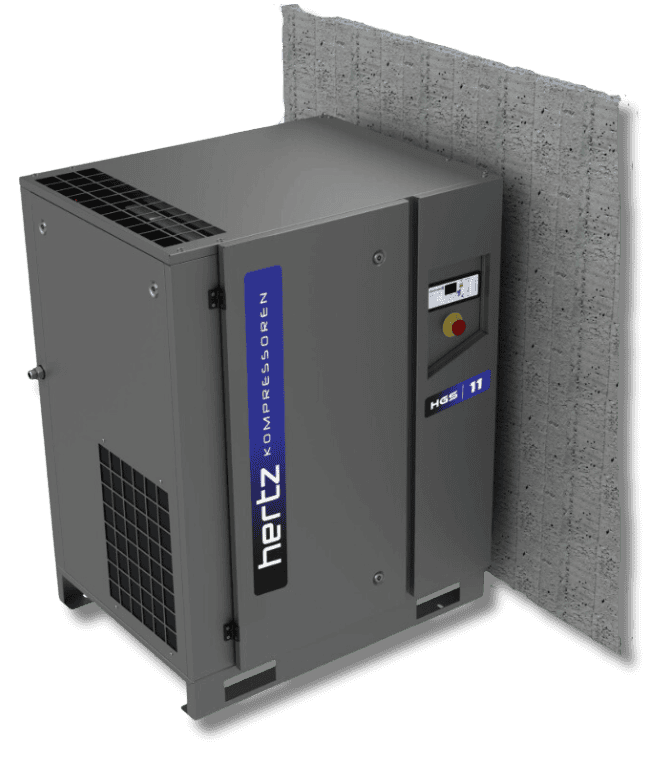

• Konstrukcja pozwala na umieszczenie sprężarki bardzo blisko ściany co ułatwia dostęp i serwisowanie, a także oszczędza przestrzeń w zakładzie (wydajności do 22 kW)
• Zoptymalizowana komora dolotowa oraz izolowany wlot chłodnego powietrza zapewniają duży wzrost wydajności
• Wysokiej jakości komponenty zapewniają długą eksploatację i niskie koszty serwisowania
• Wydajny silnik elektryczny utrzymuje koszty energii na niskim poziomie
Blok śrubowy
• Trwały blok śrubowy zapewniający dużą wydajność jest dobierany specjalnie do każdego modelu
• Możliwość pracy w wysokich temperaturach otoczenia dzięki wysokiej niezawodności
• Produkcja powietrza przy mniejszych stratach dzięki wirnikom z nowymi profilami
• Ulepszony design łożysk
• Niskie koszty serwisowania i wymiany
Silnik elektryczny i napęd
Silnik elektryczny i napęd• Klasa efektywności energetycznej IE3
• Zredukowana liczba komponentów
• Napęd pasowy
• Łatwy w użyciu napinacz paska

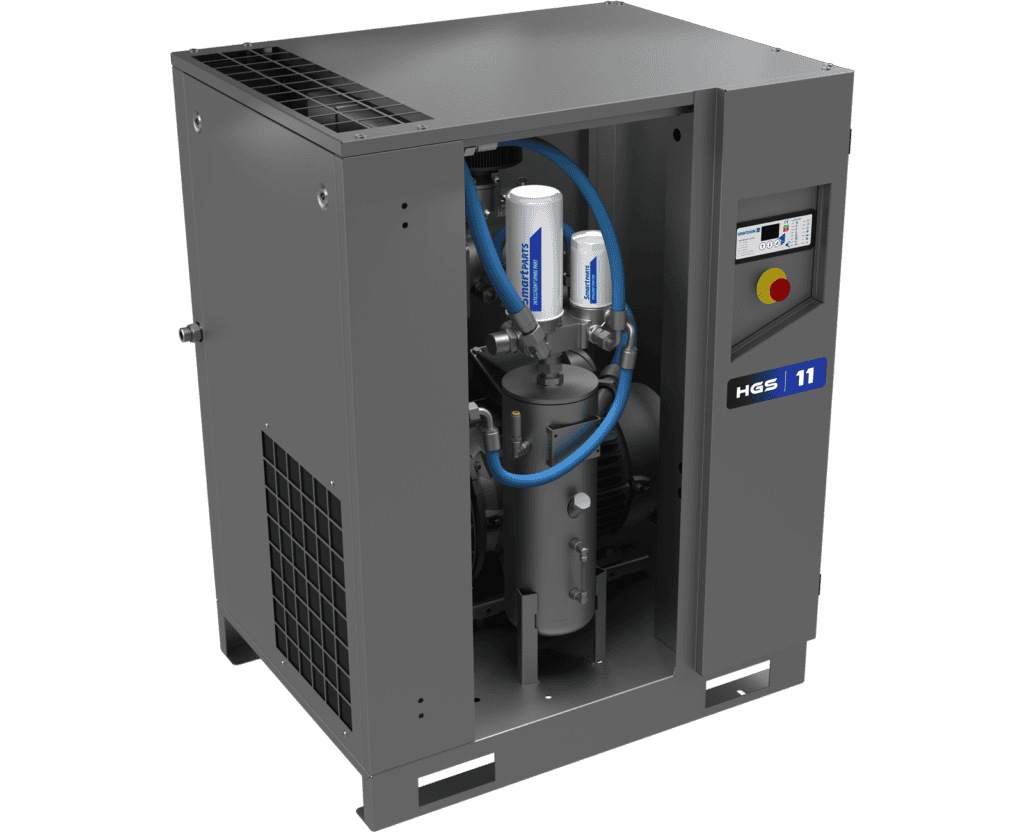

Układ dolotowy
Układ dolotowy• Zoptymalizowana komora dolotowa separująca chłodne powietrze od gorącego powietrza na wylocie
• Niski poziom hałasu
Filtr powietrza
Filtr powietrza• Dwustopniowa filtracja (wstępna i precyzyjna w modelach 18 kW i wyżej)
• Wydajność separacji cząsteczek do 3 mikronów wynosi 99,9%
• Niskie straty ciśnienia

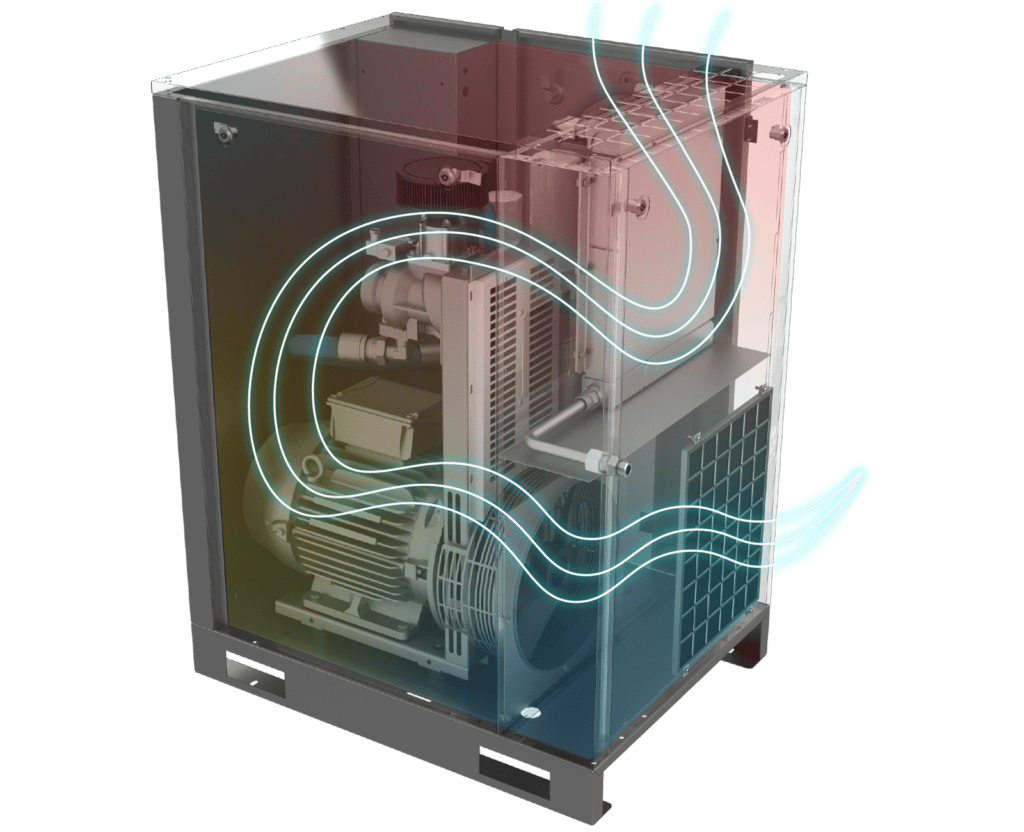

System Chłodzenia
System Chłodzenia• Wysoka wydajność dzięki zoptymalizowanemu chłodzeniu
• Dodatkowy wentylator osiowy pracujący w zależności od temperatury (30-75 kW)
• Kompaktowe wymiary dzięki cichemu i efektywnemu wentylatorowi osiowemu połączonemu bezpośrednio z silnikiem głównym (2,2-22 kW)

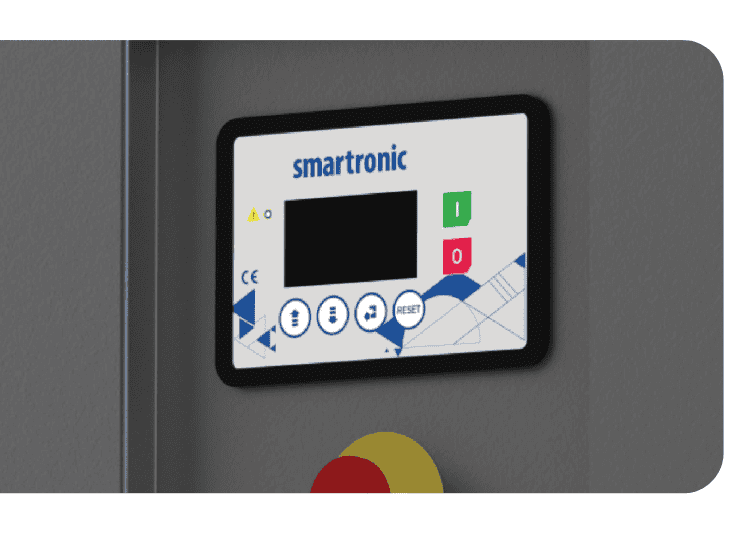

Sterownik
Sterownik• Wewnętrzna komunikacja z Modbus
• Tygodniowy harmonogram uruchamiania/zatrzymywania maszyny z 3 różnymi przedziałami czasowymi, które można indywidualnie ustawić dla każdego dnia tygodnia (45 kW i powyżej)
• Funkcja zapisu do 20 ostatnich alarmów
• Przyjazny interfejs sterownika z wyświetlaczem
• Możliwość określenia czasów współstarzenia systemu za pomocą wybieralnych parametrów
2,2-75 kW 7,5-8,5-10 bar 0,2-12,4 m³/min
| Model | Ciśnienie | Wydajność | Moc silnika | Rozmiar przyłącza | Wymiary [Sz.x Dł. x Wys.](mm) kompresor wolnostojący |
Wymiary [Sz.x Dł. x Wys.](mm) Kompresor na zbiorniku |
Waga (kg) kompresor wolnostojący | Waga (kg) kompresor na zbiorniku z osuszaczem | Pojemność zbiornika | |
| HGS N 2 | 7,5 | 0,3 | 2,2 | G1/2″ | 757 x 628 x 1057 | 1830 x 680 x 1557 | 165 | 320 | 250l | |
| 8,5 | 0,28 | |||||||||
| 10 | 0,22 | |||||||||
| HGS N 3 | 7,5 | 0,44 | 3 | G1/2″ | 757 x 628 x 1057 | 1830 x 680 x 1557 | 170 | 325 | 250l | |
| 8,5 | 0,37 | |||||||||
| 10 | 0,28 | |||||||||
| HGS N 4 | 7,5 | 0,54 | 4 | G1/2″ | 757 x 628 x 1057 | 1830 x 680 x 1557 | 170 | 325 | 250l | |
| 8,5 | 0,46 | |||||||||
| 10 | 0,37 | |||||||||
| 13 | 0,27 | 350 | ||||||||
| HGS N 5,5 | 7,5 | 0,71 | 5,5 | G1/2″ | 785 x 715 x 1106 | 1880 x 715 x 1606 | 205 | 360 | 250l | |
| 8,5 | 0,63 | |||||||||
| 10 | 0,56 | |||||||||
| 13 | 0,4 | 385 | ||||||||
| HGS N 7,5 | 7,5 | 1,07 | 7,5 | G3/4″ | 785 x 715 x 1106 | 1880 x 715 x 1606 | 230 | 405 | 250l | |
| 8,5 | 0,96 | |||||||||
| 10 | 0,87 | |||||||||
| 13 | 0,63 | 430 | ||||||||
| HGS N 11 | 7,5 | 1,65 | 11 | G3/4″ | 962 x 732 x 1200 | 1880 x 732 x 1700 | 295 | 470 | 250l | |
| 8,5 | 1,51 | |||||||||
| 10 | 1,35 | |||||||||
| 13 | 1,02 | 495 | ||||||||
| HGS N 15 | 7,5 | 2,26 | 15 | G3/4″ | 962 x 732 x 1200 | 1880 x 732 x 1700 | 315 | 490 | 250l | |
| 8,5 | 2,11 | |||||||||
| 10 | 2,05 | |||||||||
| 13 | 1,48 | 515 | ||||||||
| HSC N 18,5 | 7,5 | 2,92 | 18,5 | G3/4″ | 1039 x 948 x 1462 | 2135 x 1200 x 1980 | 425 | 835 | 2x270l | |
| 8,5 | 2,7 | |||||||||
| 10 | 2,49 | |||||||||
| 13 | 1,85 | |||||||||
| HSC N 22 | 7,5 | 3,45 | 22 | G3/4″ | 1039 x 948 x 1462 | 2135 x 1200 x 1980 | 465 | 900 | 2x270l | |
| 8,5 | 3,09 | |||||||||
| 10 | 3,03 | |||||||||
| 13 | 2,19 | |||||||||
| HSC N 30 | 7,5 | 5,42 | 30 | G1 1/4″ | 1135 x 1035 x 1600 | x | 665 | x | x | |
| 8,5 | 5,11 | |||||||||
| 10 | 4,73 | |||||||||
| 13 | 3,17 | |||||||||
| HSC N 37 | 7,5 | 6,29 | 37 | G1 1/4″ | 1135 x 1035 x 1600 | x | 725 | x | x | |
| 8,5 | 5,9 | |||||||||
| 10 | 5,37 | |||||||||
| 13 | 4,08 | |||||||||

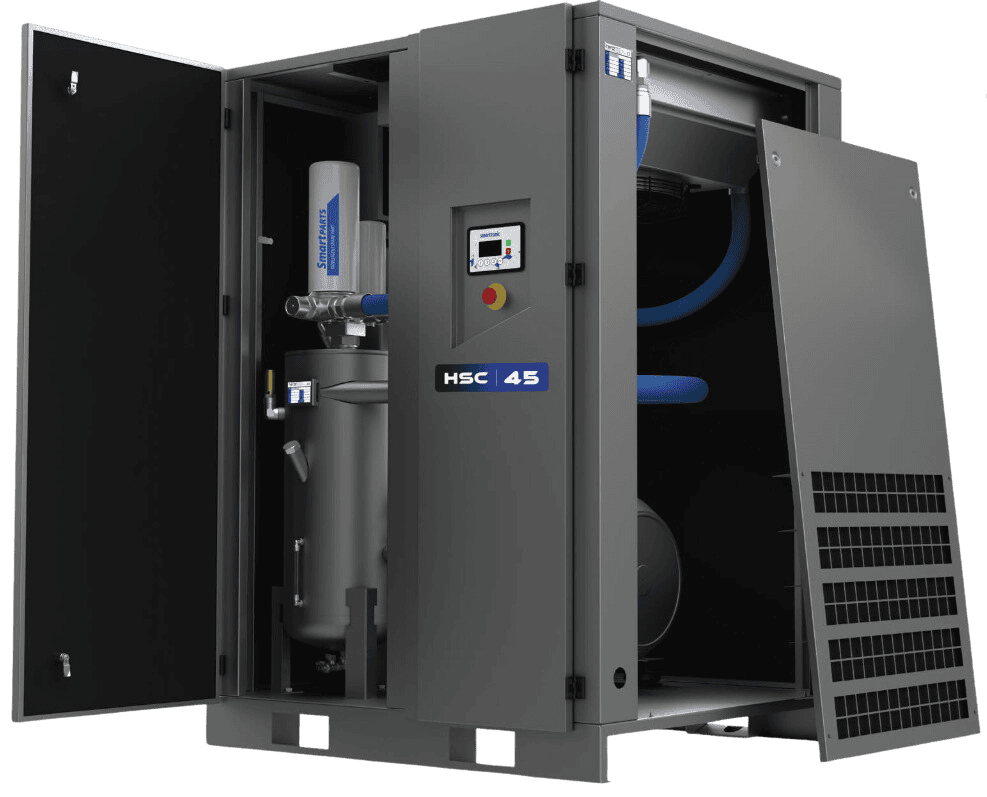

| HSC N 45 | 7,5 | 7,46 | 45 | G1 1/2″ | 1345 x 1150 x 1800 | x | 1030 | x | x | |
| 8,5 | 7,18 | |||||||||
| 10 | 6,75 | |||||||||
| 13 | 4,83 | |||||||||
| HSC N 55 | 7,5 | 9,19 | 55 | G1 1/2″ | 1345 x 1150 x 1800 | x | 1130 | x | x | |
| 8,5 | 8,6 | |||||||||
| 10 | 7,88 | |||||||||
| 13 | 6,11 | |||||||||
| HSC N 75 | 7,5 | 12,43 | 75 | G2″ | 1600 x 1191 x 1900 | x | 1565 | x | x | |
| 8,5 | 11,86 | |||||||||
| 10 | 10,83 | |||||||||
| 13 | 8,39 | |||||||||
