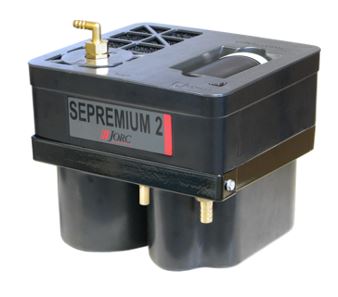

Separatory woda-olej SEPREMIUM
Separatory woda-olej SEPREMIUM to urządzenia dedykowane do precyzyjnego oddzielania oleju od kondensatu. Dzięki dwustopniowej filtracji redukują resztkową zawartość oleju do poziomu poniżej 10 ppm. Wyposażone w wskaźniki zużycia filtrów i przepełnienia, są niezawodne oraz łatwe w konserwacji.
- Opis produktu
Separatory woda-olej SEPREMIUM to zaawansowane urządzenia przeznaczone do efektywnego oddzielania oleju od kondensatu w systemach sprężonego powietrza. Dzięki innowacyjnej technologii dwustopniowej filtracji zapewniają poziom resztkowego oleju poniżej 10 ppm. Modele SEPREMIUM są kompatybilne z każdą sprężarką oraz drenem kondensatu, oferując wydajność od 2 m³/min do 60 m³/min.
Urządzenia wyróżniają się wskaźnikiem zużycia filtrów, który pozwala na szybką ocenę stanu elementów filtrujących. Gdy filtr jest nasycony olejem, wskaźnik obniża się, sygnalizując konieczność wymiany. Dodatkowo, czerwony wskaźnik przepełnienia informuje o ewentualnej blokadzie systemu. Kompaktowa konstrukcja i lekkie worki filtracyjne ułatwiają obsługę oraz konserwację.
Separatory SEPREMIUM są niezawodnym rozwiązaniem dla każdego systemu sprężonego powietrza, zapewniając skuteczność, ochronę środowiska i wygodę użytkowania.
- Separatory woda-olej SEPREMIUM - zalety
- Wskaźnik zużycia worków filtracyjnych
- Duża moc oddzielająca zapewnia dokładne oddzielenie oleju od kondensatu
- Zawory serwisowe pozwalające na konserwację poszczególnych kolumn
- Kompatybilne ze wszystkimi drenami kondensatu
- Kompaktowa konstrukcja
- Lekkie worki filtracyjne ułatwiające czynności serwisowe
Zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Separatory woda-olej SEPREMIUM - dane techniczne
| Separatory woda-olej SEPREMIUM | |
| Zawór testowy | tak |
| Materiał konstrukcyjny obudowy | PE (ABS – SEPREMIUM 2) |
| Butelka na próbki i zawór testowy do pomiaru zawartości oleju w ppm | tak |
| Zawartość resztkowa oleju na zaworze wylotowym | <10 ppm |
| Wskaźnik alarmowy | tak (nie dotyczy SEPREMIUM 2) |
| Nyple przyłączeniowe wlot/wylot | tak |
| Oleje syntetyczne | tak |
| Oleje mineralne | tak |
| Kondensat w postaci stabilnej emulsji | na zapytanie |
| Poliglikol | na zapytanie |

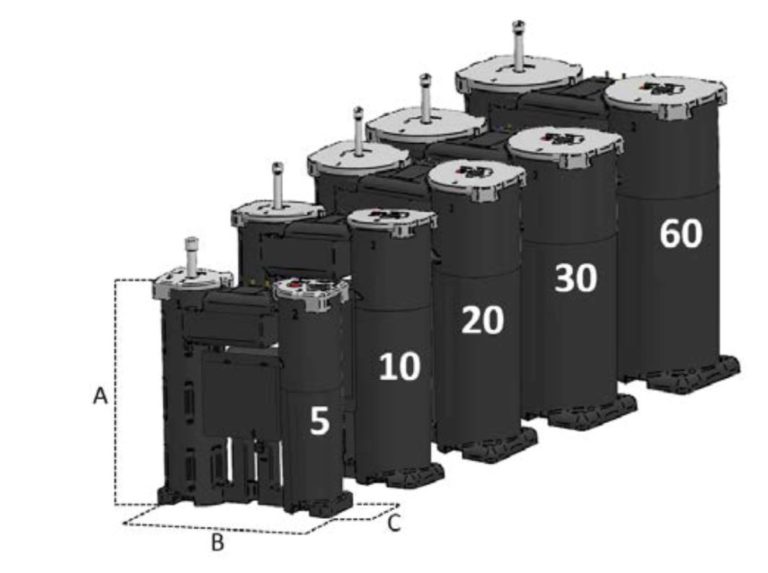

| Wymiary | 5 | 10 | 20 | 30 | 60 |
| A | 610 | 750 | 900 | 900 | 1040 |
| B | 580 | 650 | 780 | 970 | 1160 |
| C | 190 | 240 | 305 | 380 | 480 |
| Model SEPREMIUM |
Max. FAD m³/min |
Max. pojemność jednej kolumny litry |
Ilość worków filtracyjnych | Przyłącze na wejściu cal |
Przyłącze na wyjściu cal |
|
| białe | węgiel aktywny | |||||
| 2 | 2 | 2 | 1 | 1 | 1/2 | 1/2 |
| 3,5 | 3,5 | 4 | 1 | 1 | 1/2 | 1/2 |
| 5 | 5 | 5 | 2 | 1 | 1/2 x 2 | 1 |
| 10 | 10 | 10 | 2 | 1 | 1/2 x 2 | 1 |
| 20 | 20 | 15 | 2 | 1 | 1/2 x 2 | 1 |
| 30 | 30 | 25 | 2 | 1 | 1/2 x 2 | 1 |
| 60 | 60 | 50 | 2 | 2 | 1/2 x 2 | 1 |
Funkcja wskaźnika

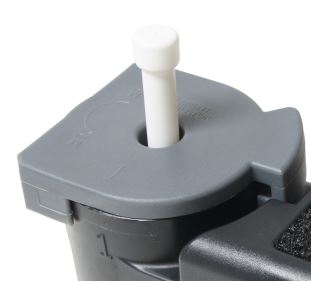

Unikalną cechą separatorów SEPREMIUM jest wskaźnik zużycia elementu (biały). Ten wskaźnik daje natychmiastowe wizualne potwierdzenie stanu elementów w separatorze i kiedy trzeba je wymienić.
Gdy filtr pierwszego stopnia jest nowy, unosi się na szczycie poziomu wody w pierwszej wieży. Gdy z czasem kondensat dostaje się do separatora, olej zostaje adsorbowany na włóknach polipropylenowego elementu filtrującego. Ta dodatkowa waga spowoduje zatopienie się elementu filtracyjnego. Gdy tonie, wskaźnik zużycia elementu (biały) zaczyna obniżać się.
Gdy element jest w pełni nasycony olejem, wskaźnik zużycia elementu (biały) będzie całkowicie opuszczony. Oznacza to, że nadszedł czas, aby wymienić wszystkie trzy elementy.
Druga wieża zawiera wskaźnik przepełnienia (czerwony). W mało prawdopodobnym przypadku wystąpienia blokady podniesie się czerwony wskaźnik, informujący o problemie.

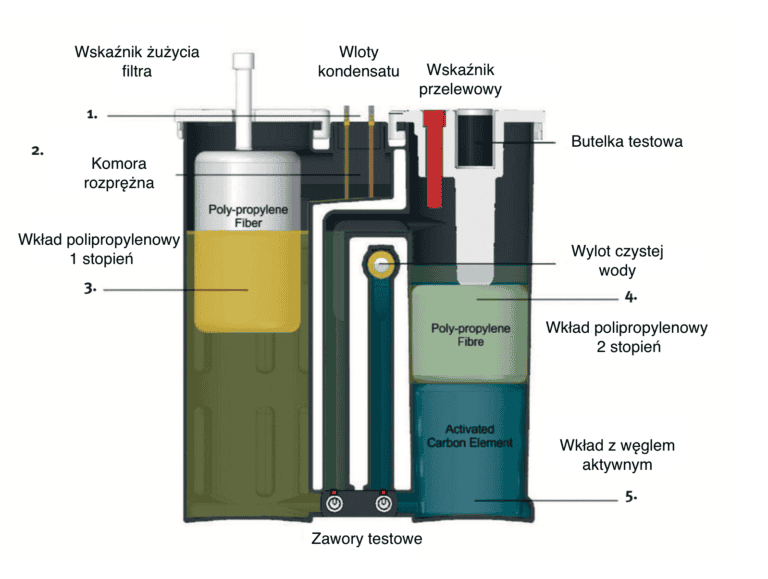

Zasada działania
- Kondensat dostaje się przez mosiężne porty wlotowe. SEPREMIUM może przyjmować i skutecznie oddzielać kondensat od wszelkiego rodzaju spustów skroplin.
- W komorze rozprężania filtr piankowy oddziela kondensat od sprężonego powietrza i redukuje ciśnienie kondensatu.
- Skropliny wpływają do pierwszej wieży.
W pierwszej wieży mieszanka przechodzi przez filtr pierwszego stopnia, w którym większość oleju jest adsorbowana przez specjalistyczny polipropylenowy element filtrujący. Ten element pływa. Ponieważ wszystkie trzy elementy nasycają się olejem z biegiem czasu, ten filtr powoli zatopi się w wieży. Wskaźnik zużycia elementu stopniowo opadnie w dół razem z elementem filtracyjnym. Ta wyjątkowa funkcja oferuje wizualne wskazanie, kiedy wymienić wszystkie trzy elementy. - Kondensat przechodzi następnie do drugiej wieży. Tutaj dodatkowy olej jest adsorbowany przez polipropylenowy element filtrujący drugiego stopnia.
- W końcu skropliny, teraz prawie całkowicie oddzielone, przechodzą przez filtr z węglem aktywnym, wypłukując wszelkie pozostałe węglowodory. Zawór testowy i butelka na próbki pozwalają w łatwy sposób potwierdzić zgodność z lokalnymi przepisami dotyczącymi ochrony środowiska.

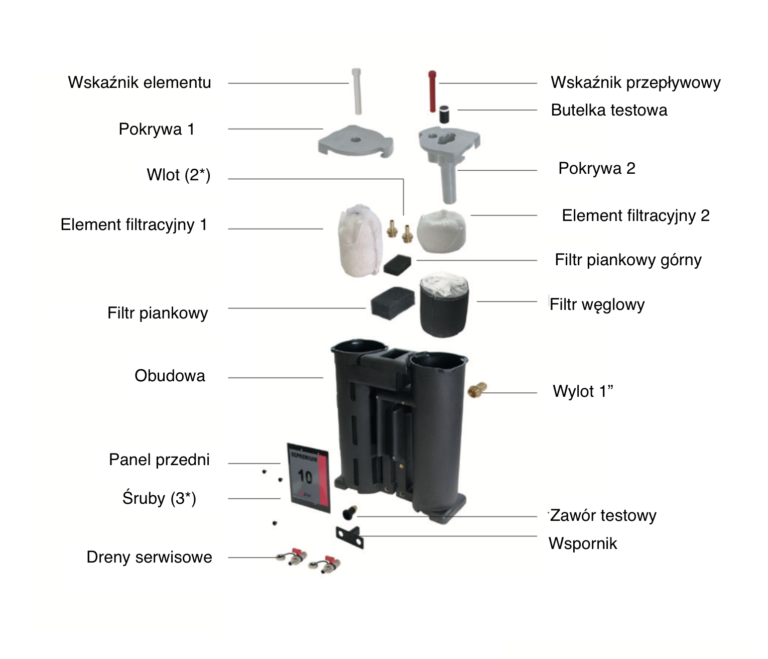

Budowa separatora woda-olej
