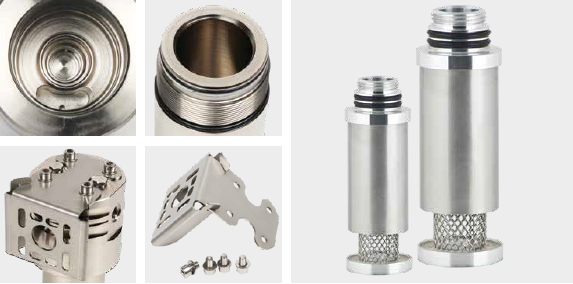

Separatory cyklonowe CKL-IHP
Separatory kondensatu CKL-IHP są przeznaczone do wysokowydajnego usuwania cieczy z wysokociśnieniowych układów sprężonego powietrza. Odwadniacz cyklonowy wewnątrz obudowy oddziela już skroploną wodę od głównego strumienia i zapobiega ponownemu unoszeniu się cieczy i dużych cząstek w sprężonym powietrzu. Aby odprowadzić kondensat z separatora cyklonowego CKL-IHP, konieczne jest zainstalowanie drenu kondensatu. Należy wziąć pod uwagę odpowiedni poziom ciśnienia.
- Opis produktu
Separatory cyklonowe CKL-IHP to zaawansowane odwadniacze cyklonowe ze stali nierdzewnej, stworzone do wysokociśnieniowych systemów sprężonego powietrza, osiągających ciśnienie do 420 bar. Dzięki unikalnej konstrukcji skutecznie oddzielają ciecz i duże zanieczyszczenia, zapobiegając ich ponownemu unoszeniu w strumieniu powietrza. W celu prawidłowego działania zaleca się montaż drenu kondensatu.
Aplikacje
Separatory cyklonowe CKL-IHP znajdują zastosowanie w różnorodnych branżach, takich jak automotive, przemysł spożywczy, chemiczny czy lakierniczy. Dzięki wysokiej odporności na ciśnienie i efektywności działania są idealnym wyborem dla wymagających środowisk przemysłowych.
- branża automotive
- przemysł spożywczy
- lakierowanie
- przemysł chemiczny i petrochemiczny
- ogólne aplikacje przemysłowe
Parametry odwadniacza CKL-IHP |
|
Maksymalne ciśnienie robocze | 100, 250, 420 bar |
Wartości przepływu | od 40 do 175 m3/h |
Przyłącza | od 1/4″ do 2″ |
Zakres temperatury pracy | od -10°C do 120°C |
Materiał | stal nierdzewna 1.4301 – standard |
Zastosowania separatorów cyklonowych
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Odwadniacz cyklonowy CKL-IHP - dane techniczne
Model | Przyłącze | Przepływ | Wymiary [mm] |
Waga | |||
IHP | BSP | Nm3/h | A | B | C | D | kg |
CKL-IHP 003 | 1/4″ | 40 | 182 | 98 | 104 | 30 | 7,9 |
CKL-IHP 005 | 3/8″ | 70 | 182 | 98 | 104 | 30 | 7,9 |
CKL-IHP 007 | 1/2″ | 130 | 230 | 118 | 129 | 36 | 15,7 |
CKL-IHP 010 | 3/4″ | 195 | 254 | 118 | 129 | 36 | 16,6 |
CKL-IHP 018 | 1″ | 275 | 276 | 145 | 158 | 46 | 27,3 |
CKL-IHP 030 | 1 1/4″ | 380 | 328 | 145 | 158 | 46 | 29,6 |
CKL-IHP 047 | 1 1/2″ | 495 | 385 | 195 | 216 | 65 | 67,8 |
CKL-IHP 094 | 2″ | 715 | 460 | 195 | 216 | 65 | 73,5 |
