Separator cyklonowy do wysokich temperatur CKL-B HT

Separatory cyklonowe CKL-B HT

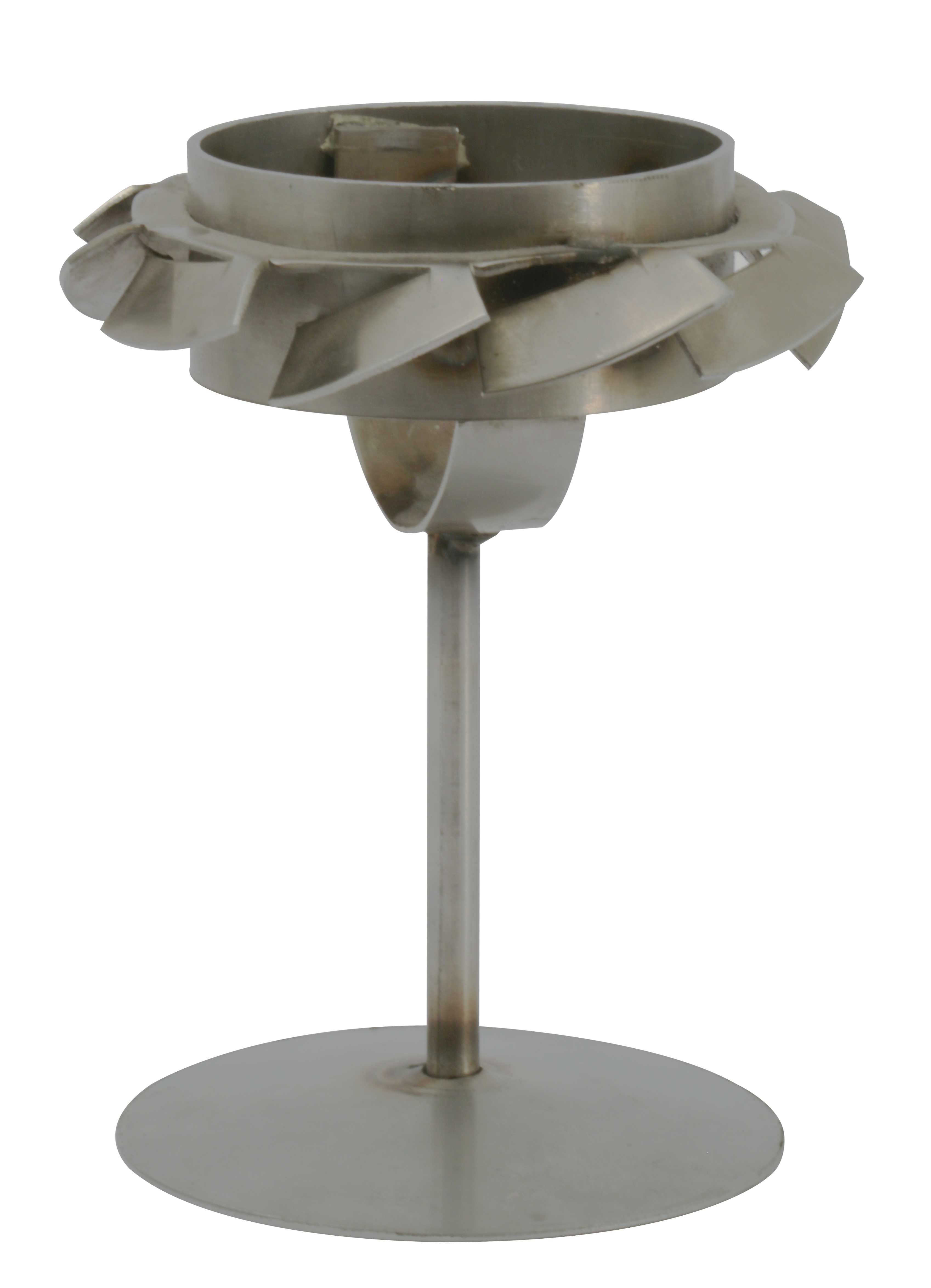

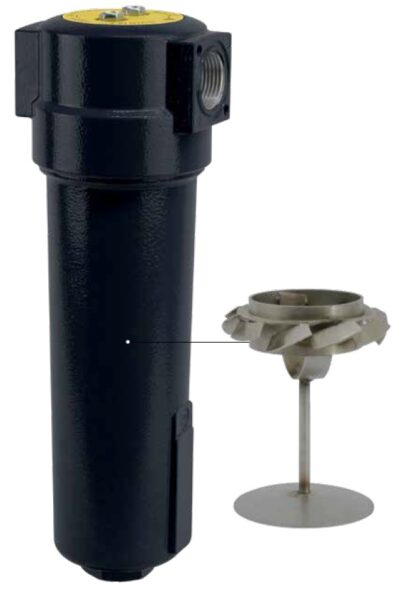

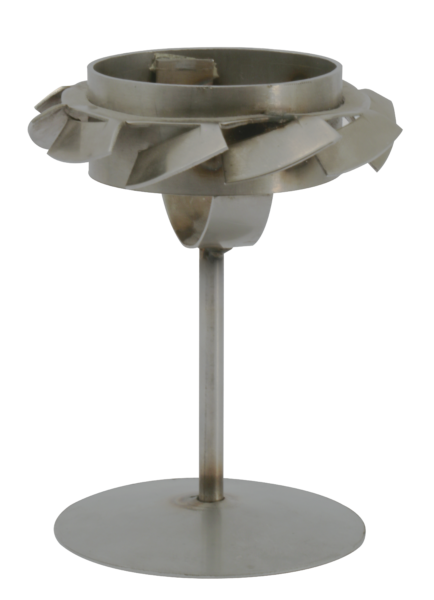

Separatory kondensatu CKL-B HT zostały opracowane do wysokowydajnego usuwania cieczy luzem z układów sprężonego powietrza i układów próżniowych. Wewnątrz obudowy znajduje się wkładka z łopatkami, która zapewnia kontrolowany obrót powietrza. Separator cyklonowy CKL-B HT do pracy w wysokich temperaturach skutecznie usuwa wodę i olej z powietrza dzięki odśrodkowej technologii separacji i wytrzymałej konstrukcji.

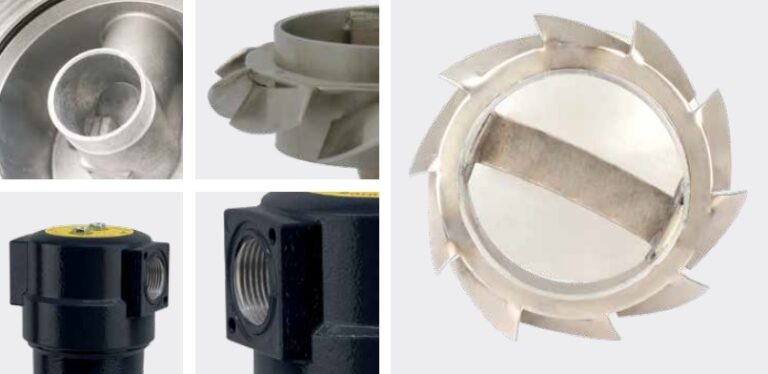

Separatory cyklonowe CKL-B HT to urządzenia przeznaczone do usuwania kondensatu i dużych cząstek ze sprężonego powietrza w aplikacjach wymagających pracy w wysokich temperaturach. Dzięki aluminiowej konstrukcji zabezpieczonej powłoką proszkową oraz wkładkom kierującym strumień powietrza w ruch odśrodkowy, skutecznie separują wodę i olej. W dolnej części separatora znajduje się strefa wolna od turbulencji, zapobiegająca ponownemu przedostawaniu się kondensatu do powietrza. Doskonałe do przemysłu chemicznego, petrochemicznego oraz automotive.

Aplikacje

Separatory cyklonowe CKL-B HT są idealnym rozwiązaniem dla przemysłu spożywczego, chemicznego oraz automotive. Ich konstrukcja pozwala na skuteczne usuwanie kondensatu i cząstek w aplikacjach o podwyższonych temperaturach, zapewniając niezawodność działania w wymagających środowiskach przemysłowych.

branża automotive
przemysł spożywczy
przemysł chemiczny i petrochemiczny
lakierowanie
przemysł chemiczny
ogólne aplikacje przemysłowe

Parametry odwadniacza CKL-B HT
Maksymalne ciśnienie robocze	13 bar
Wartości przepływu	od 60 do 2 760 m3/h
Przyłącza	od 1/8″ do 3″
Zakres temperatury pracy	od 1,5 do 120 °C

Zastosowania separatorów cyklonowych

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

Uzdatnianie i filtracja

Odwadniacz cyklonowy CKL-B HT - dane techniczne

Model	Przyłącze	Przepływ	Element filtracyjny	Wymiary [mm]				Waga
CKL-B HT	BSP	Nm3/h	Element filtracyjny	A	B	C	D	kg
CKL 0006 B HT	1/8”	10	3528	105	55	14	50	0,23
CKL 0016 B HT	1/4″	18	5528	125	55	14	70	0,24
CKL 0026 B HT	1/4″	25	3844	145	73	18	50	0,42
CKL 0036 B HT	3/8″	30	3844	145	73	18	50	0,42
CKL 0046 B HT	1/4″	35	6050	189	88	21	60	0,72
CKL 0056 B HT	3/8″	60	6050	189	88	21	60	0,71
CKL 0076 B HT	1/2″	78	7050	189	88	21	80	0,7
CKL 0106 B HT	3/4″	120	14050	257	88	21	150	0,8
CKL 0186 B HT	1″	198	12075	261	125	37	160	1,9
CKL 0306 B HT	1″	335	22075	361	125	37	250	2,4
CKL 0476 B HT	1 1/2″	510	32075	461	125	37	350	2,6
CKL 0706 B HT	1 1/2″	780	50075	641	125	37	530	3,5
CKL 0946 B HT	2″	1000	51090	696	164	50	520	6,1
CKL 1506 B HT	2″	1500	76090	943	164	50	770	8
CKL 1756 B HT	2 1/2”	1680	76090	943	164	50	770	7,6
CKL 2006 B HT	3″	2160	51140	801	242	60	630	14,1
CKL 2406 B HT	3″	2760	75140	999	242	60	770	16,1
