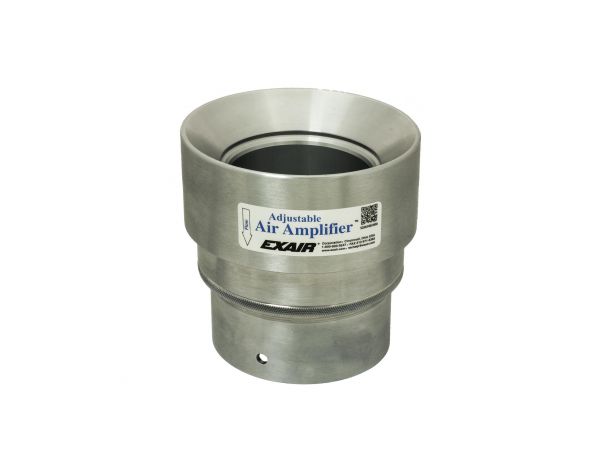

Regulowane wzmacniacze przepływu powietrza
Wysoce efektywny wzmacniacz przepływu powietrza, który można ławo dopasować do swojego zastosowania!
- Opis produktu
Regulowane wzmacniacze przepływu powietrza zużywają małe ilości sprężone powietrza do wytworzenia przepływów powietrza o prędkości do 250 mil na godzinę! Od „powiewu” do „silnego podmuchu”, wzmacniacze są idealne do odprowadzania dymu, chłodzenia gorących części, rozprowadzania ciepła w piecach lub formach i suszenia elementów. Średnice wylotów 3/4″, 1-1/4″, 2″, 3″ i 4″ (19, 32, 51, 76 i 102 mm) są dostępne w wersji aluminiowej lub ze stali nierdzewnej na potrzeby przemysłu spożywczego, pracy w wysokiej temperaturze (204°C) oraz w warunkach występowania czynników korozyjnych. Dostępne są również wzmacniacze ze stali nierdzewnej do pracy w temperaturach sięgających do 374°C. Proszę skontaktować się z inżynierem ds. zastosowań.
Siłę i przepływ w regulowanych wzmacniaczach przepływu powietrza można zmienić przez obrócenie końcówki wylotu (po poluzowaniu pierścienia radełkowanego), aby otworzyć lub zamknąć ciągłą szczelinę powietrzną. Po uzyskaniu wymaganej wydajności, pierścień radełkowany można dokręcić, aby zablokować przepływ w tym ustawieniu. W większości przypadków, szczelina powietrzna o szerokości 0,05 mm do 0,10 mm jest idealna.

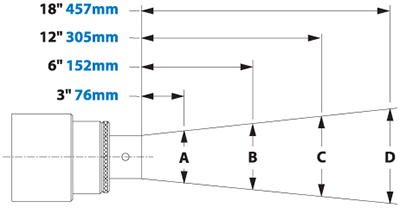

| Schemat przepływu regulowanego wzmacniacza | |||||
| Model | A | B | C | D | |
| 6030, 6040 | cal | 1.5 | 2.4 | 4.2 | 6 |
| mm | 38 | 61 | 107 | 152 | |
| 6031, 6041 | cal | 2 | 2.9 | 4.7 | 6.5 |
| mm | 51 | 74 | 119 | 165 | |
| 6032, 6042 | cal | 2.5 | 3.4 | 5.2 | 7 |
| mm | 64 | 86 | 132 | 178 | |
| 6033, 6043 | cal | 3.5 | 4.6 | 6.5 | 8 |
| mm | 89 | 117 | 165 | 203 | |
| 6034, 6044 | cal | 5 | 5.8 | 7.4 | 9 |
| mm | 127 | 147 | 188 | 229 | |
Parametry regulowanej dyszy podciśnieniowej "Super"
| Parametry regulowanych wzmacniaczy przy ciśnieniu 5,5 BAR (80 PSIG) | |||||
| Model | Zużycie powietrza | Współczynnik wzmocnienia | Obj. powietrza na wylocie |
Obj. powietrza przy 152 mm |
Poziom hałasu |
| l/min | l/min | l/min | dBA | ||
| 6030, 6040 | 252 | 10 | 2.430 | 7.556 | 78 |
| 6031, 6041 | 365 | 16 | 5.635 | 17.489 | 81 |
| 6032, 6042 | 608 | 20 | 11.739 | 36.507 | 82 |
| 6033, 6043 | 997 | 22 | 21.928 | 65.784 | 83 |
| 6034, 6044 | 1.415 | 24 | 33.960 | 101.880 | 84 |
Badane przy ustawieniu szczeliny 0,05 mm.

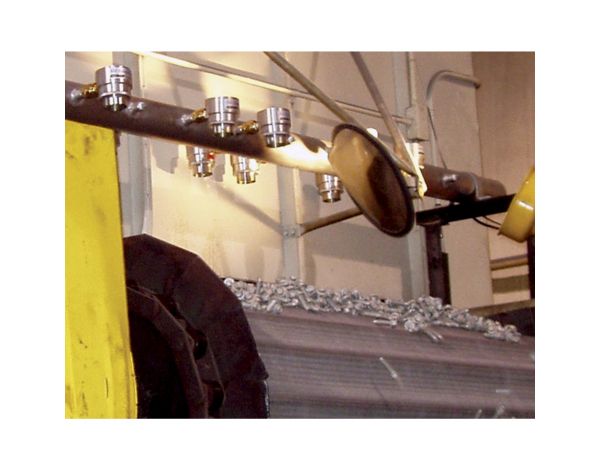

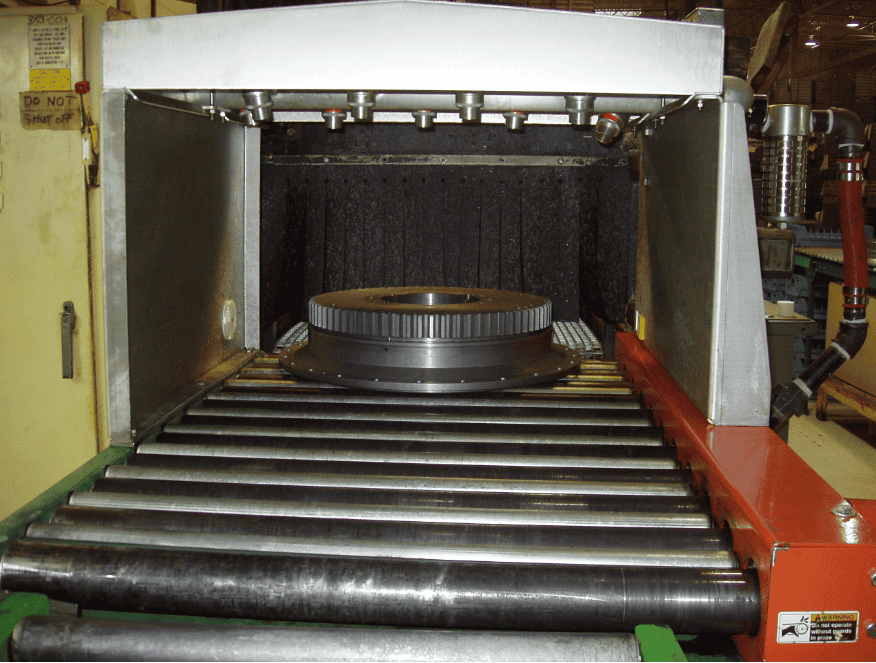

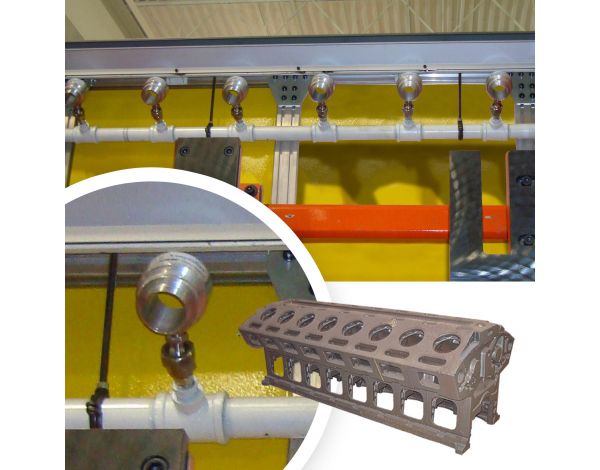

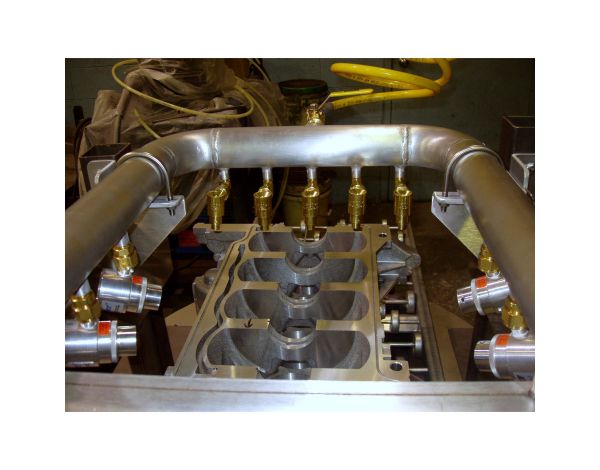

Zastosowania regulowanych wzmacniaczy powietrza
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Najważniejsze zalety
- Kompaktowe, lekkie, przenośne
- Nie wymagają prądu
- Łatwa regulacja przepływu powietrza/pierścień blokujący ustawienie
- Brak części ruchomych – brak konieczności konserwacji
- Łatwe podłączenie przewodów do końców
- Natychmiastowe włączanie/wyłączanie
- Brak zatorów wewnętrznych
- Spełniają wymagania OSHA dotyczące ciśnienia i poziomu hałasu
- Wiele rozmiarów wykonanych z aluminium lub stali nierdzewnej
- Wzmocnienie przepływu powietrza do 25:1 na wyjściu
- Dostępne są modele z płynną regulacją/do temperatur sięgających do 374°C

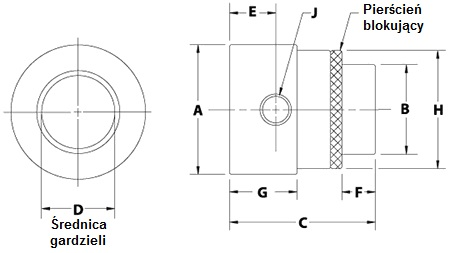

Wymiary regulowanych dysz podciśnieniowych
| Wymiary regulowanych wzmacniaczy przepływu powietrza | ||||||||||
| Model # | A | B | C | D | E | F | G | H | J | |
| 6030 6040 |
cal | 1.50 | 0.75 | 2.22 | 0.45 | 0.72 | 0.56 | 1.06 | 1.25 | 1/8 NPT |
| mm | 38 | 19 | 57 | 11 | 18 | 14 | 27 | 32 | ||
| 6031 6041 |
cal | 2 | 1.25 | 2.88 | 0.84 | 1 | 0.75 | 1.38 | 1.75 | 1/4 NPT |
| mm | 51 | 32 | 73 | 21 | 25 | 19 | 35 | 44 | ||
| 6032 6042 |
cal | 3.13 | 2 | 3.25 | 1.64 | 1.06 | 0.75 | 1.50 | 2.75 | 3/8 NPT |
| mm | 79 | 51 | 83 | 42 | 27 | 19 | 38 | 70 | ||
| 6033 6043 |
cal | 4 | 3 | 4.06 | 2.20 | 1.22 | 1.25 | 1.83 | 3.50 | 1/2 NPT |
| mm | 102 | 76 | 103 | 56 | 31 | 32 | 46 | 89 | ||
| 6034 6044 |
cal | 5 | 4 | 5 | 3.02 | 1.50 | 1.75 | 2.13 | 4.50 | 1/2 NPT |
| mm | 127 | 102 | 127 | 77 | 38 | 44 | 54 | 114 | ||
Sposób określenia całkowitego przepływu wyjściowego i zużycia powietrza dla regulowanych wzmacniaczy przepływu
Sposób określenia całkowitego przepływu wyjściowego i zużycia powietrza dla regulowanego wzmacniacza przepływu powietrza
Całkowity przepływ powietrza:

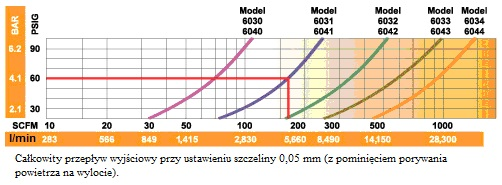

Korzystając z krzywych wydajności (powyżej), określić całkowity przepływ wyjściowy dla dowolnego regulowanego wzmacniacza przepływu powietrza przy dowolnym ciśnieniu powietrza.
Przykład: Model 6031 przy ciśnieniu powietrza zasilającego 4,1 BAR (60 PSIG) posiada całkowity przepływ wyjściowy wynoszący 4.672 l/min.
Zużycie powietrza:
Podzielić całkowity przepływ wyjściowy przez współczynnik wzmocnienia (podany w tabeli powyżej), aby określić zużycie powietrza dla regulowanego wzmacniacza przepływu powietrza przy dowolnym ciśnieniu powietrza.
W powyższym przykładzie, model 6031 przy ciśnieniu powietrza zasilającego 4,1 BAR (60 PSIG) posiada całkowity przepływ wyjściowy wynoszący 4.672 l/min. Dzieląc ten całkowity przepływ wyjściowy przez jego współczynnik wzmocnienia równy 16 otrzymujemy zużycie powietrza 292 l/min.
