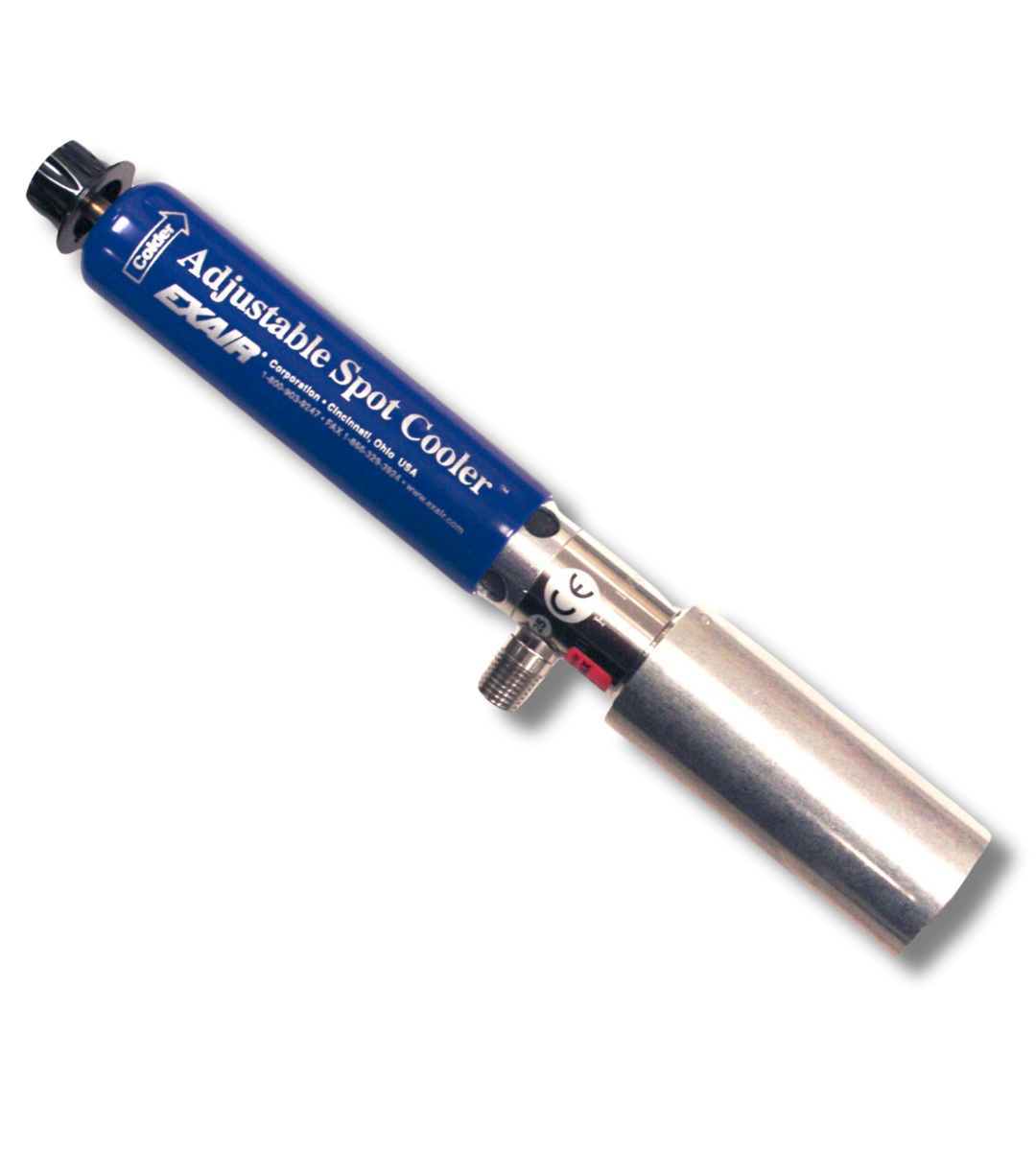

Regulowana dysza chłodząca
System chłodzenia punktowego regulowaną dyszą chłodzącą EXAIR zawiera wszystko, co jest potrzebne do stworzenia jednopunktowej stacji chłodzenia, która oferuje tanie, niezawodne i bezobsługowe rozwiązanie różnych problemów związanych z przemysłowym chłodzeniem punktowym.
Opis i działanie
Co to jest regulowana dysza chłodząca?
Niedrogie, niezawodne i nie wymagające konserwacji rozwiązanie szeregu problemów przemysłowych związanych z chłodzeniem miejscowym. Obracając pokrętłem można wybrać temperaturę, która najlepiej pasuje do danego zastosowania. Regulowana dysza chłodząca umożliwia dokładne ustawienie temperatury w zakresie od -34°C do temperatury pokojowej.
Regulowana miejscowa dysza chłodząca wyposażona jest w rurkę wirową, która zmienia zwykłe sprężone powietrze na zimne powietrze.
- Może wytwarzać powietrze o temperaturze w zakresie od -34°C d +21°C
- Dołączone części do wielkości przepływów od 425 do 850 l/min
- Fabrycznie zainstalowany jest generator 708 l/min
- Może wytwarzać moc chłodniczą do 2.000 BTU/h (504 kcal/h)
Obrotowa podstawa magnetyczna zapewnia łatwy montaż i przenoszenie. Elastyczne rurki zachowujące swoje położenie kierują strumień zimnego powietrza. Brak części ruchomych lub freonów zapewnia pracę nie wymagającą konserwacji.
Dlaczego warto stosować regulowaną dyszę chłodzącą?
Regulowana dysza chłodząca jest cicha (poniżej 75 dBA), można ją łatwo ustawić za pomocą termometru i utrzymuje ustawienie temperatury. Nadaje się idealnie do zastosowań, w których chłodzenie mgłą olejową lub cieczą nie może być stosowane ze względu na zanieczyszczenie części lub koszty. Tolerancje, wykończenie wyrobów i wydajność można znacznie poprawić.
Regulowana miejscowa dysza chłodząca jest dostępna z zestawem węża jednopunktowego lub dwupunktowego. System jednopunktowy (model 3825) jest zalecany do chłodzenia małych powierzchni takich jak połączenia lutowane, kleje termotopliwe lub wiercone tworzywa sztuczne. System dwupunktowy (model 3925) jest zalecany gdy ciepło jest generowane na większej powierzchni.
Regulacja dyszy chłodzącej
System regulowanej dyszy chłodzącej może wytwarzać pełny zakres przepływów powietrza i temperatur wyznaczanych za pomocą ustawienia pokrętła i małej części wewnętrznej zwanej generatorem. Generatory sterują zużyciem powietrza (l/min) i można je łatwo wymienić. Regulowana dysza chłodząca posiada zainstalowany generator 708 l/min, który wytwarza moc chłodniczą 1.700 BTU/h (429 kcal/h). Jeżeli wymagana jest mniejsza moc chłodnicza, można łatwo zainstalować generator 425 l/min, który zapewnia 1.000 BTU/h (252 kcal/h). Jeżeli potrzebna jest większa moc chłodnicza, można zainstalować generator 850 l/min do wytwarzania mocy chłodniczej do 2.000 BTU/h (504 kcal/h).

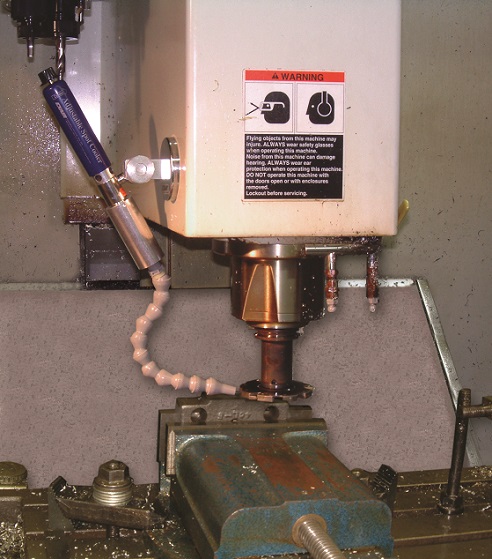

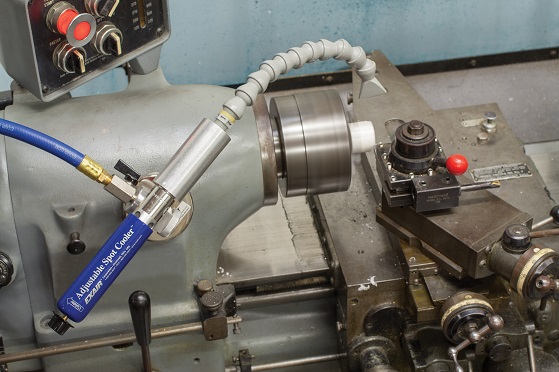

Regulowana miejscowa dysza chłodząca zastępuje chłodziwo oraz eliminuje wielogodzinne czyszczenie związane z operacją obróbki żeliwa., a także utrzymuje krytyczne tolerancje obrabianych części z tworzywa sztucznego.
Regulowana dysza chłodząca zapewnia natychmiastowe zimne powietrze jeżeli doprowadzone jest do niej przefiltrowane sprężone powietrze. Włączanie i wyłączanie stanowi dobry sposób na zaoszczędzenie sprężonego powietrza. Dla zapewnienia sterowania włączaniem i wyłączaniem, należy zastosować ręczny zawór zamykający model 9012. W celu załączania regulowanej dyszy chłodzącej razem z maszyną, można zastosować elektrozawór model 9020 i okablować go poprzez wyłącznik maszyny.
Jak działa regulowana dysza chłodząca?

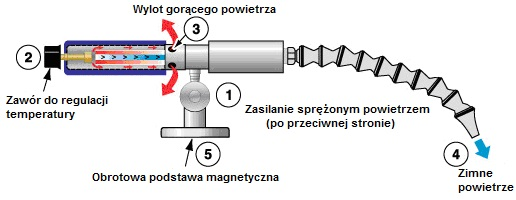

Regulowana dysza chłodząca zawiera rurkę wirową, która zmienia zwykły strumień sprężonego powietrza (1) na dwa strumienie o niskim ciśnieniu, jeden gorący, a drugi zimny. Po obróceniu pokrętła, zawór regulacji temperatury (2) umożliwia wypuszczenie części gorącego powietrza przez rękaw tłumiący i na zewnątrz wylotu gorącego powietrza (3). Na przeciwnym końcu wytwarzany jest strumień zimnego powietrza (4), który jest tłumiony i odprowadzany za pomocą elastycznego węża kierującego go do miejsca docelowego. Obrotowa podstawa magnetyczna (5) ułatwia montaż i przenoszenie.
Za pomocą pokrętła można wybrać temperaturę. Regulowana miejscowa dysza chłodząca zmienia małą ilość sprężonego powietrza na strumień zimnego powietrza. Temperatura jest ustawiana w zakresie od -34°C do temperatury pokojowej. Regulowana dysza chłodząca jest cicha oraz nie stosuje zasilania elektrycznego ani substancji chemicznych.
Regulowana dysza chłodząca poprawia wydajność, tolerancje i wykończenie powierzchniowe wyrobów. Zastosowania obejmują chłodzenie lutów, rurek termokurczliwych, ramion zgrzewarki, klejów termotopliwych, komór klimatycznych, testowanie czujników i regulację termostatów.
Zastosowania
- Regulacja termostatów
- Chłodzenie lutów
- Chłodzenie obrabianych tworzyw sztucznych
- Utwardzanie klejów termotopliwych
- Chłodzenie ramion zgrzewarki
- Chłodzenie formowanych tworzyw sztucznych
- Chłodzenie elementów elektronicznych
- Chłodzenie próbek gazów
- Chłodzenie komór klimatycznych
Rodzaje i dane techniczne

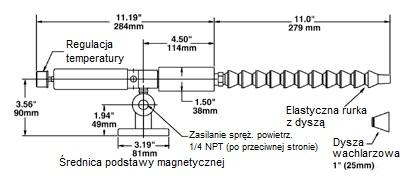

Wymiary – regulowana dysza chłodząca
Specyfikacje regulowanej miejscowej dyszy chłodzącej
| Specyfikacje regulowanej dyszy chłodzącej | |||
| Sprężone powietrze | Zużycie powietrza | Poziom hałasu | |
| psig | bar | l/min | dBA |
| 100 | 6,9 | 425 | 72 |
| 100 | 6,9 | 708* | 73 |
| 100 | 6,9 | 850 | 74 |
Akcesoria
Zestawy regulowanej dyszy chłodzącej
Model 3825:
obejmuje regulowaną dyszę chłodzącą, zestaw węża jednopunktowego z dyszą stożkową i wachlarzową, obrotową podstawę magnetyczną, separator-filtr, generatory 425 i 850 l/min. (zainstalowany generator 708 l/min).
Model 3925:
obejmuje regulowaną dyszę chłodzącą, zestaw węża dwupunktowego z dyszą stożkową i wachlarzową, obrotową podstawę magnetyczną, separator-filtr, generatory 425 i 850 l/min. (zainstalowany generator 708 l/min).
Zastosowania
Najczęściej zadawane pytania FAQ's
Rurka wirowa Vortex jest podstawowym elementem we wszystkich produktach EXAIR, które generują zimny przepływ powietrza. Rurka wirowa jest dostępna w 3 różnych rozmiarach i zapewnia szeroki zakres wydajności chłodzenia. Wszystkie modele pokazane w katalogu mają zawór regulacyjny na gorącym końcu, który może zmieniać proporcje przepływu gorącego i zimnego powietrza na odpowiednich końcach. Na specjalne zamówienie zawór można zastąpić wstępnie ustawioną kryzą, która zapewni zadaną wielkość spadku / wzrostu temperatury. Rurka wirowa zawiera również serię wkładek zwanych „generatorami”, które oferują szeroki zakres natężeń przepływu dla każdego rozmiaru rurki wirowej. Te generatory dostosowują przepływ do zastosowania.
Większość produktów do chłodzenia miejscowego (chłodnica szaf sterowniczych, pistolet chłodzący oraz mini dysza chłodząca) mają stałą całkowitą przepustowość. Zawór został zastąpiony wstępnie ustawioną kryzą, która umożliwia rurce Vortex zapewnienie najwyższej dostępnej wydajności chłodzenia. Wyjątkiem jest regulowana dysza chłodząca, w której temperatura jest regulowana, a natężenie przepływu można zmieniać za pomocą wymiennych generatorów. Wszystkie te produkty do wytwarzania zimnego powietrza mają inne cechy, które ułatwiają ich montaż i utrzymują niski poziom hałasu.
Rurka wirowa została wynaleziona całkiem przypadkowo w 1928 roku. George Ranque, francuski student fizyki, eksperymentował z opracowaną przez siebie pompą typu wirowego, kiedy zauważył ciepłe powietrze wypływające z jednego końca, a zimne z drugiego. Ranque wkrótce zapomniał o swojej pompie i założył małą firmę, aby wykorzystać komercyjny potencjał tego dziwnego urządzenia, które wytwarzało gorące i zimne powietrze bez ruchomych części. Jednak biznes wkrótce upadł i Vortex Tube popadł w zapomnienie aż do 1945 roku, kiedy Rudolph Hilsch, niemiecki fizyk, opublikował szeroko poczytną pracę naukową na temat tego urządzenia.
Znacznie wcześniej wielki dziewiętnastowieczny fizyk James Urzędnik Maxwell postulował, że skoro ciepło wiąże się z ruchem cząsteczek, być może pewnego dnia będziemy w stanie uzyskać gorące i zimne powietrze z tego samego urządzenia za pomocą generatora, który będzie sortował i oddzielał gorące i zimne cząsteczki powietrza.
W ten sposób rurka wirowa była różnie nazywana „rurką wirową Ranque”, „rurką Hilscha”, „rurką Ranque-Hilscha”. Pod jakąkolwiek nazwą, w ostatnich latach zyskał akceptację jako prosta, niezawodna i tania odpowiedź na różnorodne problemy z przemysłowym chłodzeniem punktowym.
