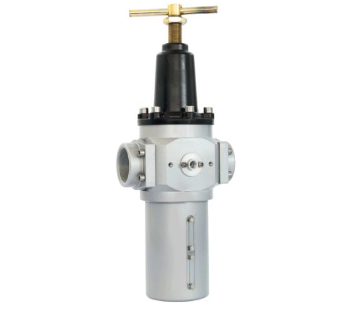

Regulator z filtrem FR15MD – FR20MD
Regulator z filtrem wykonany z aluminium odpowiedni do sprężonego powietrza
Opis
Regulator z filtrem odpowiedni dla ciśnienia wlotowego do 30 bar.
Dostępne przyłącza kołnierzowe:
- R15 MD: 1-1/2”;
- R20 MD: 2”;
Ciśnienie wyjściowe jest kontrolowane za pomocą aluminiowego tłoka. Główny zawór jest wyrównany. Obudowa i zbiornik filtra wykonane z aluminium.
Modułowa konstrukcja pozwala na połączenie ze smarownicą z tej samej serii.
Standardowy zakres filtracji: 50 μm lub 5 μm.
Dren kondensatu sprężonego powietrza:
- SS (dren półautomatyczny): dla ciśnienia do 16 bar
- SAI (dren automatyczny): dla ciśnienia do 16 bar
- Śruba: dla ciśnienia do 30 bar
Na zapytanie dostępna wersja EAC-EX TP TC 012/2011 na rynek rosyjski
Produkt jest zgodny z dyrektywą PED 2014/68 /EU (PED).
Charakterystyka i dostępne jednostki
Charakterystyka:
- Ciśnienie: do 30 bar
- Przyłącza: 1-1/2”-F; 2”-F;
- Masa filtra: 11,8 kg
- Temperatura pracy w wersji standardowej: -20 °C ÷ +60 °C
- Pojemność zbiornika filtra: 1200 cc
- Klasa szczelności: VI
- Klasa ochrony: IP25
- Współczynnik przepływu: Kv=12,6 Nm³/h,
- Wskaźnik poziomu ciśnienia dla ciśnienia wlotowego do 16 bar
Dostępne jednostki:
- filtr-regulator + lubrykator
Materiały wykonania, części zamienne i akcesoria
Materiały wykonania:
- Obudowa: aluminium
- Zbiornik filtra: aluminium
- Części wewnętrzne: stal nierdzewna / mosiądz
- Element filtracyjny: brąz
- Sprężyna głównego zaworu: stal nierdzewna AISI 302
- Sprężyna regulująca: C85 / stal nierdzewna AISI 302 (nieprzeznaczona do kontaktu z cieczami)
- Tłok: aluminium
- O-Ring: NBR
Części zamienne:
- Elementy filtracyjne
- Kompletny zestaw: elementy filtracyjne, o-ringi, główny zawór
- Wskaźnik poziomu kondensatu
Akcesoria:
- Manometr
- Zestaw wsporników do montażu na ścianie
