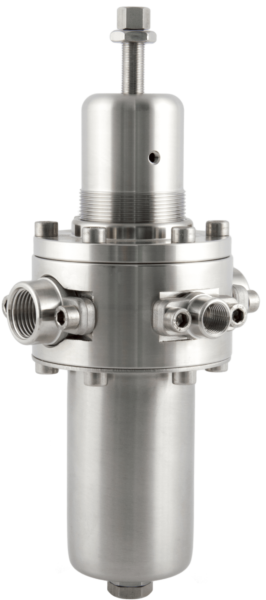

Regulator z filtrem 312FR
Regulator z filtrem wykonany ze stali nierdzewnej odpowiedni do sprężonego powietrza, gazów i cieczy.
Zasada działania
Regulator z filtrem odpowiedni dla ciśnienia wlotowego do 50 bar.
Dostępne przyłącza NPT :
- 3/8”-F;
- 1/2”-F;
Przyłącza kołnierzowe dostępne na zapytanie.
Ciśnienie wyjściowe do 15 bar jest kontrolowane za pomocą gumowej membrany, wyższe ciśnienia są kontrolowane za pomocą stalowego tłoka. Główny zawór jest wyrównany.
Standardowy zakres filtracji: 50 μm lub 5 μm
Dren kondensatu sprężonego powietrza:
- SAI (automatyczny) dla ciśnienia do 16 bar
- SM (dren ręczny) dla ciśnienia do 30 bar
- Sześciokątna śruba dla ciśnienia wlotowego 50 bar
Dostępny certyfikat ATEX w wersji ATEX 2014/34/EU, rodzaj: II2GcIICTXC II2DcIIICTX.C
Do stosowania w strefach zagrożonych wybuchem: 1, 21, 2, 22 (nie odpowiedni dla kopalni i strefy 0
Dostępna wersja EAC-EX TP TC 012/2011 na rynek rosyjski.
Produkt jest zgodny z dyrektywą PED 2014/68 /EU (PED)
Charakterystyka
- Ciśnienie: do 50 bar
- Przyłącza: 1/2”-F; 3/8” -F
- Masa filtra: ok.3 kg
- Temperatura pracy w wersji standardowej: -20 °C ÷ +80 °C
- Klasa szczelności: stopień A
- Współczynnik przepływu: Kv= 2,99 Nm³/h
- Maksymalny przepływ: 400 Nm³/h
Materiały wykonania i części zamienne
Materiały wykonania:
- Obudowa: stal nierdzewna AISI 316L
- Zbiornik filtra: stal nierdzewna AISI 316L
- Części wewnętrzne: stal nierdzewna AISI 316L
- Element filtracyjny: stal nierdzewna AISI 316L
- Sprężyna głównego zaworu: stal nierdzewna AISI 316L
- O-Ring: FPM (inne możliwości dostępne na zapytanie)
- Uszczelka zaworu głównego: FPM
Części zamienne:
- Membrana
- Elementy filtracyjne
- Kompletny zestaw: elementy filtracyjne oraz o-ringi
