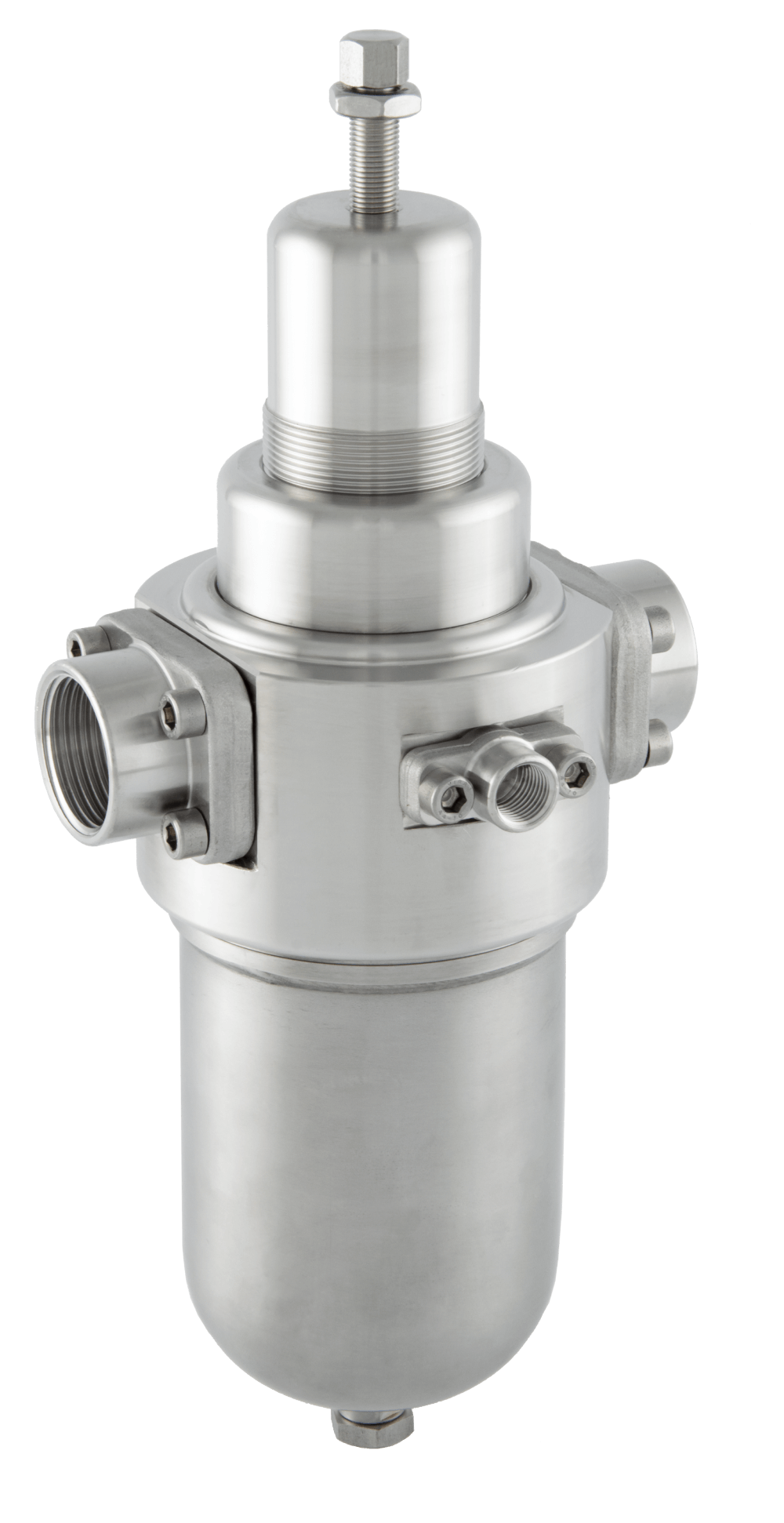

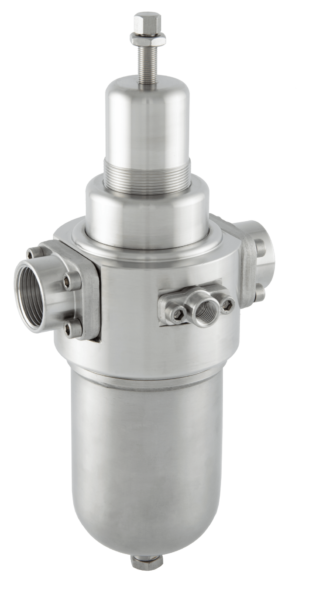

Regulator z filtrem 310FR
Regulator z filtrem wykonany ze stali nierdzewnej odpowiedni do sprężonego powietrza, gazów i cieczy
Opis
Regulator z filtrem odpowiedni dla ciśnienia wlotowego do 30 bar.
Dostępne przyłącza kołnierzowe:
- 3/4”-F;
- 1”-F;
- 1”1/4-F;
- 1”1/2-F;
Inne przyłącza dostępne na zapytanie.
Ciśnienie wyjściowe jest kontrolowane za pomocą stalowego tłoka. Główny zawór jest wyrównany.
Standardowy zakres filtracji: 50 μm lub 5 μm
Dren kondensatu sprężonego powietrza:
- SAI (automatyczny) dla ciśnienia do 16 bar
- SM (dren ręczny) dla ciśnienia do 30 bar
- Sześciokątna śruba dla ciśnienia wlotowego powyżej 30 bar w wersji dla cieczy i gazów
Dostępny certyfikat ATEX w wersji ATEX 2014/34/EU, rodzaj: II2GcIICTXC II2DcIIICTX.C
Do stosowania w strefach zagrożonych wybuchem: 1, 21, 2, 22 (nie odpowiedni dla kopalni i strefy 0
Dostępna wersja EAC-EX TP TC 012/2011 na rynek rosyjski.
Produkt jest zgodny z dyrektywą PED 2014/68 /EU (PED).
Charakterystyka i dostępne jednostki
Charakterystyka:
- Ciśnienie: do 30 bar
- Przyłącza: 3/4”-F; 1”-F; 1”1/4-F; 1”1/2-F;
- Masa filtra: ok. 5,8 kg
- Temperatura pracy w wersji standardowej: -20 °C ÷ +80 °C
- Pojemność zbiornika filtra: 500 cc
- Klasa szczelności: VI
- Współczynnik przepływu: Kv= 3 Nm³/h
- Klasa ochrony: IP25
- Funkcja usuwania nadciśnienia (dla sprężonego powietrza)
Dostępne jednostki:
- Regulator z filtrem + lubrykator
Materiały wykonania, części zamienne i akcesoria
Materiały wykonania:
- Obudowa: stal nierdzewna AISI 316L
- Zbiornik filtra: stal nierdzewna AISI 316L
- Części wewnętrzne: stal nierdzewna AISI 316L
- Element filtracyjny: stal nierdzewna AISI 316L
- Sprężyna głównego zaworu: stal nierdzewna AISI 316L
- Sprężyna regulująca: nikiel C85
- Tłok: stal nierdzewna AISI 316L
- O-Ring: FPM (inne możliwości dostępne na zapytanie)
- Uszczelka zaworu głównego: FPM
Części zamienne:
- Manometry
- Elementy filtracyjne
- Kompletny zestaw: elementy filtracyjne oraz o-ringi
Akcesoria:
- Manometry
- Nakrętka zabezpieczająca
- Zestaw wsporników do montażu na ścianie i nakrętki zabezpieczającej
- Zawór główny
