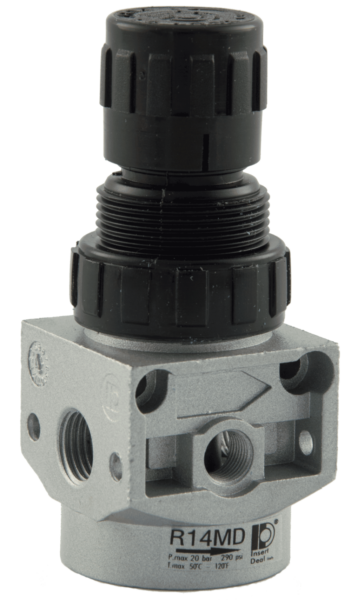

Regulator R14MD – R18MD
Modułowe regulatory ciśnienia, odpowiednie do sprężonego powietrza.
Opis
Modułowy regulator ciśnienia wlotowego do 20 bar. Ciśnienie wylotowe jest kontrolowane przez gumową
membranę. Pokrętło do regulacji ciśnienia z systemem blokującym. Funkcja usuwania nadciśnienia.
Modułowa konstrukcja łączy filtr i smarownicę. Posiada otwory do montażu na ścianie.
Dostępne urządzenia składają się z filtra, regulatora i smarownicy.
Charakterystyka
- Ciśnienie: do 20 bar
- Przyłącze wlotowe i wylotowe:
1/4” – F
1/8” – F - Masa regulatora: ok. 0,3 kg
- Temperatura pracy: -10 °C ÷ +50 °C
- Klasa szczelności głównego zaworu: VI
- Współczynnik przepływu: Kv= 0,6 Nm³/h
- Klasa ochrony i dyrektywy: 97/23/CE PED, dostępna wersja z certyfikatem ATEX 2014/34/EU
- Przyłącza manometrów: G1/8″ po obu stronach
Materiały wykonania, akcesoria i części zamienne
Materiały wykonania:
- Obudowa: odlew aluminiowy
- Korpus: PA 6 / POM
- Sprężyna nastawcza: C85 (nieodpowiednie do kontaktu z cieczami)
- Sprężyna głównego zaworu: stal nierdzewna AISI 302
- Membrana: NBR
- O-ring: NBR
- Uszczelka głównego zaworu: NBR
Akcesoria dodatkowe:
- Nakrętka do montażu panelowego lub na wsporniku: P35013110304
- Uchwyt do montażu na ścianie (10 sztuk): M14201
- Wersja bez usuwania nadmiaru gazu lub cieczy
- Manometr
- Wersja “dome loaded” : ciśnienie wylotowe kontrolowane przez ciśnienie sterujące
Części zamienne:
- Kompletny zestaw: membrana, kompletny główny zawór, o-ringi
