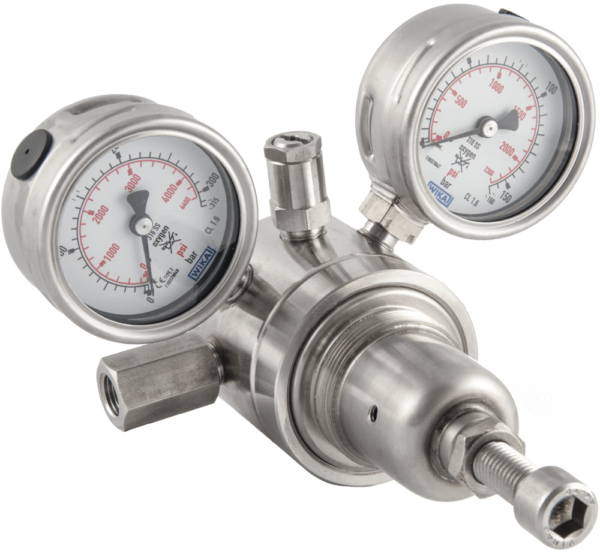

Reduktor laboratoryjny R3133
Reduktor laboratoryjny R3133 ze stali nierdzewnej AISI 316L zapewnia precyzyjną regulację ciśnienia w wymagających warunkach. Doskonały do gazów, cieczy i sprężonego powietrza.
- Opis produktu
Reduktor laboratoryjny R3133 do cylindrów i kolektorów to regulator wysokiego ciśnienia wykonany ze stali nierdzewnej AISI 316L, dedykowany do gazów analitycznych, sprężonego powietrza oraz cieczy. Wytrzymała konstrukcja i membrana z wysokogatunkowej stali nierdzewnej zapewniają precyzyjną regulację ciśnienia do 15 bar lub wyższych wartości przy użyciu tłoka. Dzięki odporności na korozję i trwałej budowie, idealnie sprawdza się w laboratoriach i przemyśle.
Ciśnienie wlotowe w wersji standardowej do 220 bar, modele do wyższych ciśnień są dostępne na specjalne zamówienie.
Przyłącza cylindra wlotowego zgodnie ze standardem UNI, inne połączenia dostępne na żądanie.
Ciśnienia wylotowe do 15 bar są regulowane przez membranę ze stali nierdzewnej (AISI 316L); wyższe ciśnienia wylotowe są regulowane przez tłok.
Dostępna jest wersja EAC-EX TP TC 012/2011 na rynek rosyjski.
|
Charakterystyka |
|
| Ciśnienie wlotowe | do 220 bar |
| Manometry wlotowe i wylotowe |
klasa dokładności 1.6, przyłącza G 1/4 |
| Masa regulatora |
ok. 2,7 kg |
| Temperatura pracy |
od -20 °C do 60 °C |
| Klasa szczelności głównego zaworu |
VI |
| Współczynnik przepływu |
Kv= 0.05 Nm3/h |
| Przyłącza manometrów | G 1/4 – F |
| Klasa ochrony i dyrektywy |
2014/68 / UE (PED), dostępna wersja z certyfikatem ATEX 2014/34/EU |
Zastosowania reduktorów
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
- Części zamienne i akcesoria
Aby utrzymać niezawodność i wydajność reduktora R3133, oferujemy szeroki wybór części zamiennych, takich jak manometry i o-ringi, a także akcesoria ułatwiające montaż i użytkowanie.
- Zawór nadmiarowy
- Manometry
- Kompletny zestaw: filtr wlotowy, główny zawór, wbudowana membrana, o-ringi
- Nakrętka pierścieniowa do montażu panelowego
- Uchwyt do montażu ściennego i nakrętka pierścieniowa
- Funkcja usuwania nadciśnienia (tylko dla gazu sprężonego)
|
Materiał wykonania |
|
| Obudowa i pokrętło regulacyjne | stal nierdzewna AISI 316L |
| Części wewnętrzne | stal nierdzewna AISI 316L |
| Sprężyna głównego zaworu | stal nierdzewna AISI 302 |
| Sprężyna nastawcza | stal nierdzewna AISI 316L (nieprzeznaczona do kontaktu z cieczami) |
| Membrana ciśnienia wylotowego do 15 bar | standardowa wersja: stal nierdzewna AISI 316L do cieczy: dwie membrany NBR + PTFE, PTFE (do kontaktu z cieczami) |
| Tłok (dla większego ciśnienia wylotowego) | stal nierdzewna AISI 316L |
| O-ring | EPDM lub FPM w zależności od rodzaju cieczy (inne związki dostępne na życzenie) |
| Uszczelka głównego zaworu | PTFE + węgiel (EPDM dla ciśnienia maksymalnego 15 bar) |
