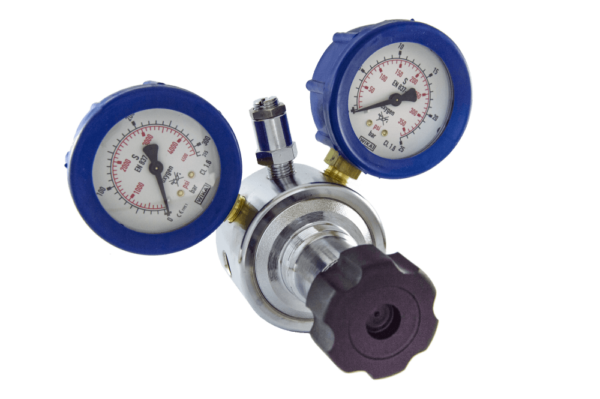

Reduktor laboratoryjny R133
Mosiężny regulator wysokiego ciśnienia, przeznaczony do sprężonego powietrza, gazu i cieczy.
Opis
Regulator wysokiego ciśnienia do cylindrów i kolektorów. Ciśnienie wlotowe w wersji standardowej do 220 bar, modele do wyższych ciśnień są dostępne na specjalne zamówienie.
Przyłącza cylindra wlotowego zgodnie ze standardem UNI, inne połączenia dostępne na żądanie.
Ciśnienia wylotowe do 15 bar są regulowane przez membranę ze stali nierdzewnej (AISI 316L); wyższe ciśnienia wylotowe są regulowane przez tłok.
Zewnętrzne chromowane wykończenie i membrana ze stali nierdzewnej sprawia, że model R133 jest odpowiedni do zastosowań dla gazów analitycznych, w laboratoriach i ogólnych zastosowań w przemyśle.
Dostępna jest wersja EAC-EX TP TC 012/2011 na rynek rosyjski.
Charakterystyka
- Ciśnienie: do 220 bar
- Manometry wlotowe i wylotowe: klasa dokładności 1.6, przyłącza G 1/4
- Masa regulatora
– wersja z membraną: ok. 2,4 kg
– wersja z tłokiem: ok. 2,9 kg - Temperatura pracy: -20 °C ÷ +60 °C
- Klasa szczelności głównego zaworu: VI
- Współczynnik przepływu: Kv= 0.08 Nm3/h
- Klasa ochrony i dyrektywy: 2014/68 / UE (PED)
Materiały wykonania, części zamienne i akcesoria
Materiały wykonania:
- Obudowa i pokrętło regulacyjne: mosiądz, chromowany na zewnątrz
- Części wewnętrzne: mosiądz OT58
- Sprężyna głównego zaworu: stal nierdzewna AISI 302
- Sprężyna nastawcza: C85 niklowana (nieprzeznaczona do kontaktu z cieczami)
- Membrana ciśnienia wylotowego do 15 bar:
– standardowa wersja: stal nierdzewna AISI 316
– do cieczy: dwie membrany NBR + PTFE, PTFE (do kontaktu z cieczami) - Tłok (dla większego ciśnienia wylotowego): mosiądz
- O-ring: EPDM lub FPM w zależności od rodzaju cieczy (inne związki dostępne na życzenie)
- Uszczelka głównego zaworu: PA 6.6 (EPDM dla maksymalnego ciśnienia roboczego Ps 15 bar)
Części zamienne:
- Zawór nadmiarowy
- Manometry
- Kompletny zestaw: filtr wlotowy, główny zawór, wbudowana membrana, o-ringi
Akcesoria dodatkowe:
- Nakrętka pierścieniowa do montażu panelowego
- Uchwyt do montażu ściennego i nakrętka pierścieniowa
- Niestandardowe przyłącza wlotowe i wylotowe
- Przyłącza G 1/4 do obudowy rury i zaworu nadciśnieniowego, w przypadku użycia niebezpiecznego płynu
- Funkcja usuwania nadciśnienia (tylko dla gazu sprężonego)
