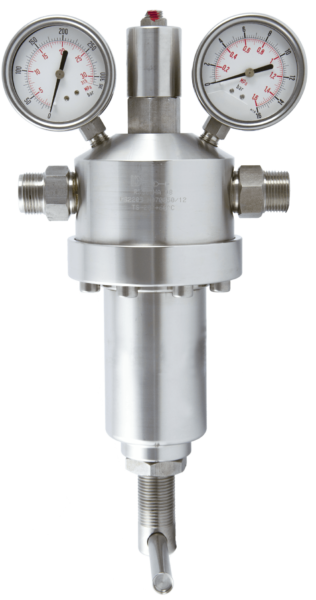

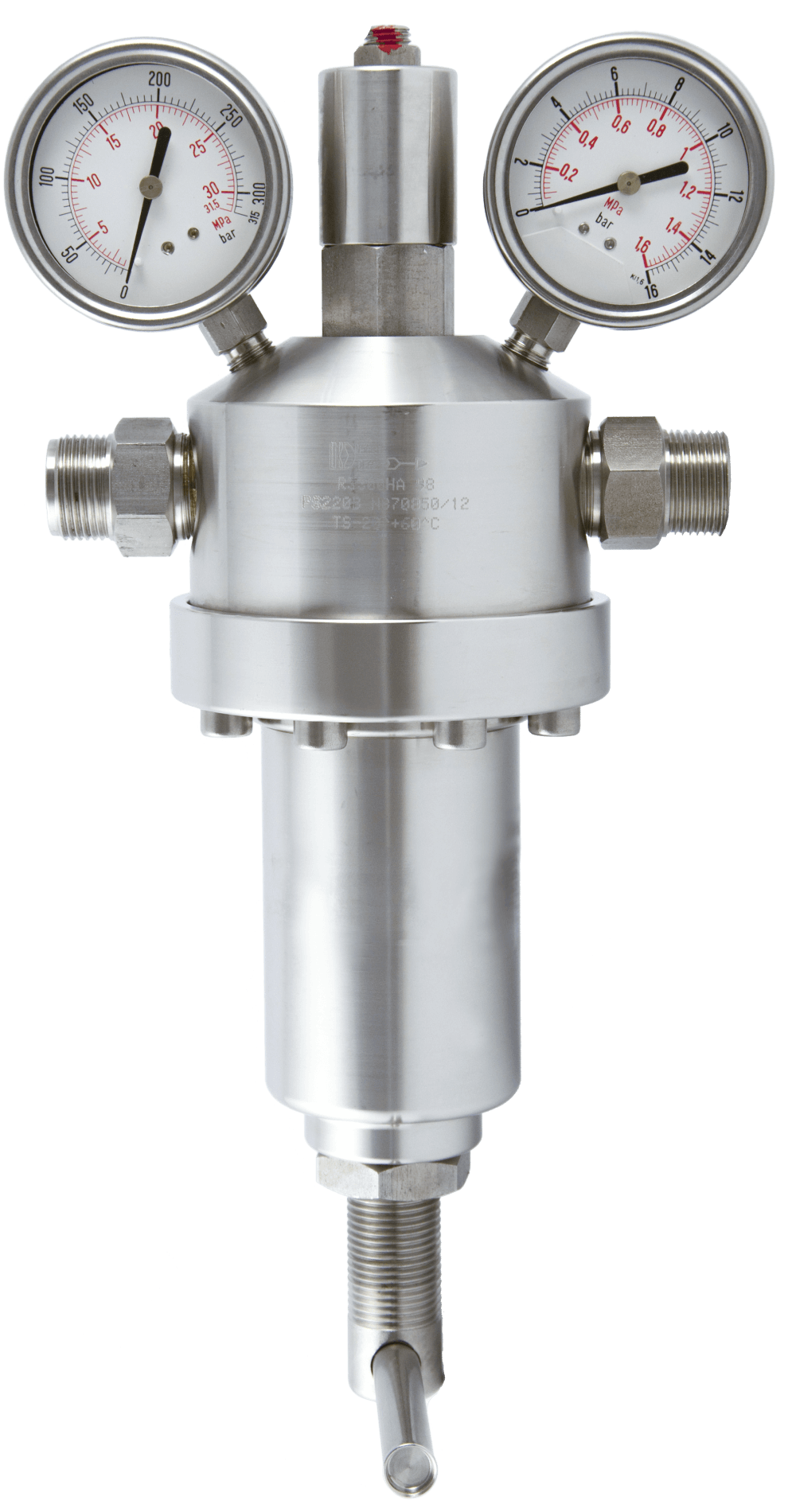

Reduktor ciśnienia R3300
Regulator wysokiego ciśnienia ze stali nierdzewnej AISI 316L do sprężonego powietrza, gazu i cieczy.
Opis
Regulator ciśnienia dla ciśnienia wlotowego do 220 bar w wersji standardowej, wyższe ciśnienia w wersji specjalnej. Zrównoważony zawór główny dla stałego ciśnienia wylotowego przy zmiennym kierunku przepływu.
Ciśnienie wylotowe do 15 bar jest regulowane przez membranę; wyższe ciśnienia wylotowe są regulowane przez tłok.
Idealny do zastosowań przemysłowych tam, gdzie występują wysokie prędkości przepływu.
Dostępna wersja EAC-EX TP TC 012/2011 na rynek rosyjski.
Charakterystyka
- Ciśnienie: do 220 bar
- Przyłącze wlotowe i wylotowe: G3/4-M
(Inne lub kołnierzowe przyłącza dostępne na życzenie) - Masa regulatora:
Wersja z membraną: ok. 10,5 kg
Wersja z tłokiem: ok. 11 kg - Temperatura pracy: -20 °C ÷ +60 °C
- Klasa szczelności głównego zaworu: VI
- Współczynnik przepływu: Kv= 1,5 Nm³/h
- Klasa ochrony i dyrektywy: IP25, 2014/68/EU PED, dostępna wersja z certyfikatem ATEX 2014/34/EU
Materiały wykonania, akcesoria i części zamienne
Materiały wykonania:
- Obudowa i korpus: stal nierdzewna AISI 316L
- Części wewnętrzne: stal nierdzewna AISI 316L
- Sprężyna nastawcza: C85 niklowana NiP/Fe 15 µm (nieodpowiednie do kontaktu z cieczami)
- Sprężyna głównego zaworu: C85 niklowana NiP/Fe 15 µm (nieodpowiednie do kontaktu z cieczami)
- Membrana (dla ciśnienia wylotowego do 15 bar): stal nierdzewna AISI 316L
- Tłok (dla wyższych ciśnień): stal nierdzewna AISI 316L
- O-ring: FPM lub EPDM w zależności od rodzaju cieczy (inne wykonania materiałowe dostępne na zapytanie)
- Uszczelka głównego zaworu: PTFE + węgiel
Akcesoria dodatkowe:
- Zestaw wspornika i śrub
- Wersja sterowana, wartość zadana ciśnienia kontrolowana przez regulator sterujący
- Wersja do cieczy z gumową membraną
Części zamienne:
- Manometry
- Zawory nadmiarowe
- Kompletny zestaw: wbudowana membrana, główny zawór, filtr siatkowy, o-ringi
