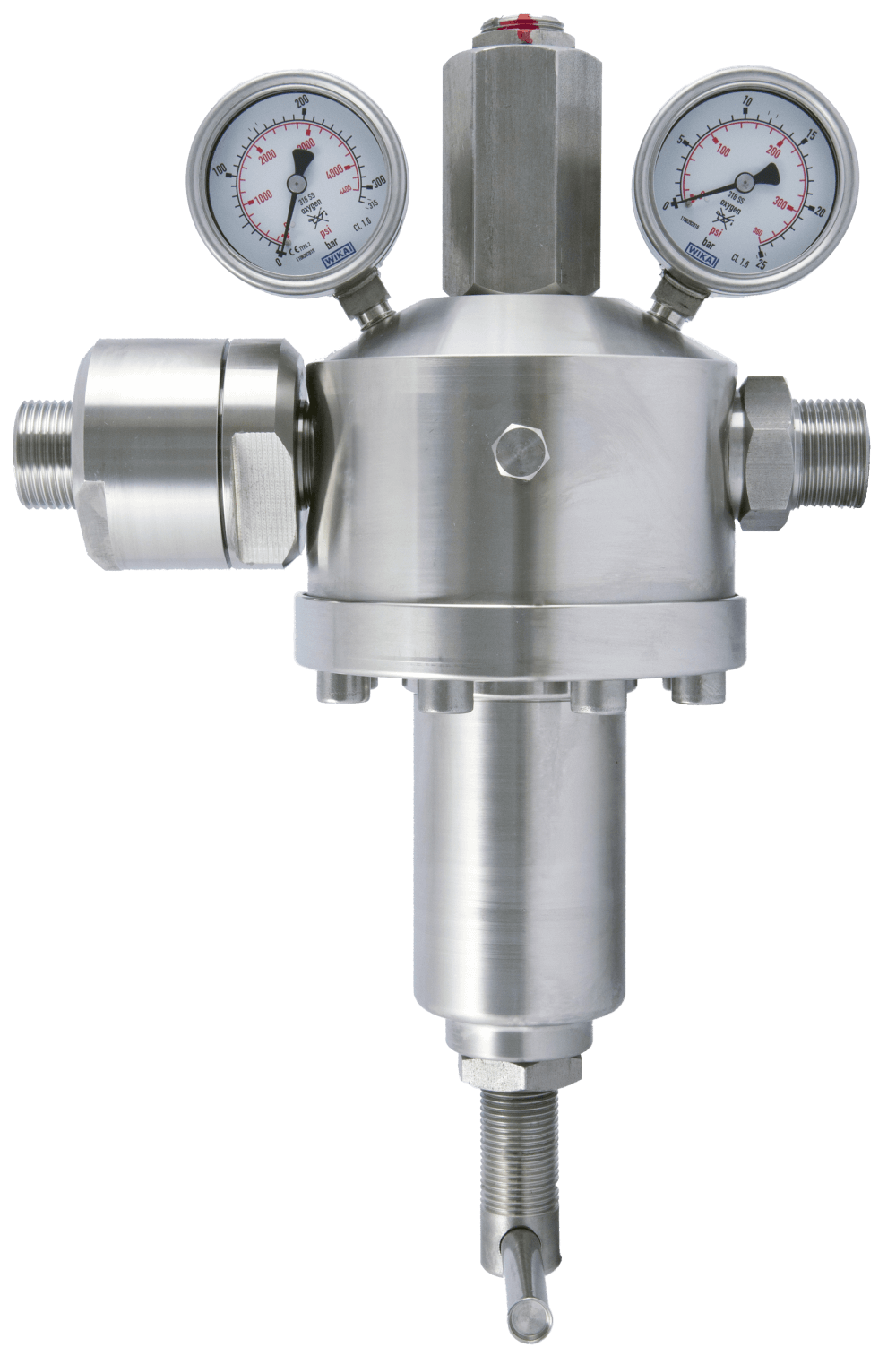

Reduktor ciśnienia R31000
Regulator R31000 – Seria Standard
Regulator wysokiego ciśnienia ze stali nierdzewnej AISI 316L, odpowiedni do sprężonego powietrza, gazu i cieczy.
Opis
Regulator wysokiego ciśnienia dla ciśnienia wlotowego do 220 barów w wersji standardowej, wyższe ciśnienia w wersji specjalnej.
Idealny do zastosowań przemysłowych, gdzie wymagane są duże przepływy.
Ciśnienie wylotowe, do 15 barów jest regulowane przez membranę; wyższe ciśnienie regulowane jest przez tłok.
Zrównoważony zawór główny, dla ciśnienia wylotowego do 50 barów, aby zapewnić stałe ciśnienie wylotowe niezależnie od zmian ciśnienia wlotowego.
Dostępna wersja EAC-EX TP TC 012/2011 na rynek rosyjski.
Charakterystyka
- Ciśnienie: do 220 bar
- Przyłącze wlotowe 1” G-M
- Przyłącze wylotowe: 1-1/4” G-F.
- Masa regulatora:
Wersja z membraną: ok. 14,5 kg
Wersja z tłokiem: ok. 16,5 kg - Temperatura pracy: -20 °C ÷ +60 °C
- Klasa szczelności głównego zaworu: VI
- Współczynnik przepływu: Kv= 2,5 Nm³/h
- Manometry wlotowe i wylotowe: klasa dokładności 1.6
- Przyłącza manometru: G 1/4 – F
- Klasa ochrony i dyrektywy: IP25, 2014/68/EU PED, dostępna wersja z certyfikatem ATEX 2014/34/EU
- Duży filtr wejściowy
Materiały wykonania, akcesoria i części zamienne
Materiały wykonania:
- Obudowa i korpus: stal nierdzewna AISI 316L
- Części wewnętrzne: stal nierdzewna AISI 316L
- Sprężyna nastawcza: C85 niklowany NiP / Fe 15 μm (nieodpowiednie do kontaktu z cieczami)
- Sprężyna głównego zaworu: stal nierdzewna AISI 302 lub C85 niklowany NiP / Fe 15 μm (nieodpowiednie do kontaktu z cieczami)
- Membrana: dla ciśnienia wlotowego do 15 bar: stal nierdzewna AISI 316L
- Tłok: stal nierdzewna AISI 316L
- O-ring: EPDM lub FPM w zależności od rodzaju cieczy (inne wykonania materiałowe dostępne na życzenie)
- Uszczelka głównego zaworu: PTFE + węgiel
Akcesoria dodatkowe:
- Wersja “dome loaded”: ciśnienie wylotowe kontrolowane przez ciśnienie sterujące
- Uchwyt do montażu ściennego
Części zamienne:
- Manometry
- Zawór nadciśnieniowy
- Kompletny zestaw: wkład filtra, kompletny zawór główny, o-ringi, wbudowana membrana
