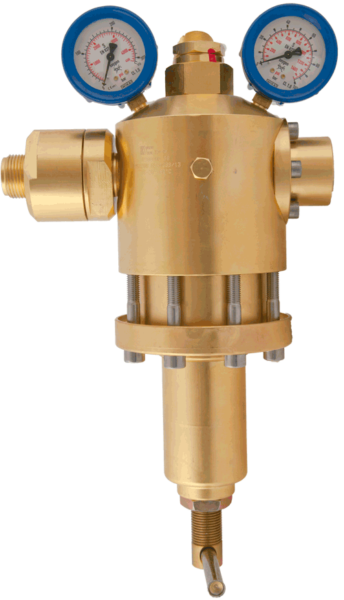

Reduktor ciśnienia R3000
Mosiężny regulator wysokiego ciśnienia, odpowiedni do sprężonego powietrza, gazu i cieczy.
Opis
Regulator ciśnienia dla ciśnienia wlotowego do 220 barów w wersji standardowej, wyższe ciśnienia w wersji specjalnej.
Idealny do zastosowań przemysłowych, gdzie wymagane są duże przepływy.
Ciśnienie wylotowe, do 15 barów jest regulowane przez membranę; wyższe ciśnienie regulowane jest przez tłok. Zrównoważony zawór główny.
Dostępna wersjaEAC TP TC 032/2013 lub EAC-EX TP TC 012/2011 na rynek rosyjski.
Charakterystyka
- Ciśnienie: do 220 bar
- Przyłącze wlotowe 1” G-M
- Przyłącze wylotowe: 1-1/4” G-F.
- Masa regulatora:
Wersja z membraną: ok. 18,8 kg
Wersja z tłokiem: ok. 21,4 kg - Temperatura pracy: -20 °C ÷ +60 °C
- Klasa szczelności głównego zaworu: VI
- Współczynnik przepływu: Kv= 3,5 Nm³/h
- Klasa ochrony i dyrektywy: IP25, 2014/68/EU PED, dostępna wersja z certyfikatem ATEX 2014/34/EU
- Duży filtr wejściowy
Materiały wykonania, akcesoria i części zamienne
Materiały wykonania:
- Obudowa i korpus: mosiądz
- Części wewnętrzne: mosiądz
- Sprężyna nastawcza: C85 (nieodpowiednia do kontaktu z cieczami)
- Sprężyna głównego zaworu: C85 (nieodpowiednia do kontaktu z cieczami)
- Membrana: dla ciśnienia wlotowego do 15 bar: podwójna neoprenowa+ PTFE (PTFE odpowiednia do kontaktu z cieczami)
- Tłok: mosiądz – dla wyższych ciśnień
- O-ring: EPDM lub FPM w zależności od rodzaju cieczy
- Uszczelka głównego zaworu: PA 6.6
Akcesoria dodatkowe:
- Wersja “dome loaded”: ciśnienie wylotowe kontrolowane przez ciśnienie sterujące
Części zamienne:
- Manometry
- Zawór nadciśnieniowy
- Kompletny zestaw: wkład filtra, kompletny zawór główny, o-ringi, wbudowanamembrana
