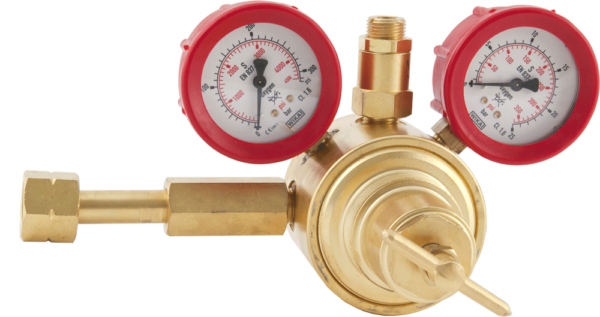

Reduktor ciśnienia R1100
Mosiężny regulator wysokiego ciśnienia do sprężonego powietrza, gazu i cieczy
Opis
Regulator wysokiego ciśnienia do cylindrów i kolektorów; ciśnienie wlotowe w wersji standardowej
do 220 barów, wyższe ciśnienia w wersji specjalnej. Ciśnienie wylotowe do 15 bar jest regulowane przez membranę; wyższe ciśnienia wylotowe są regulowane przez tłok.
Idealny do zastosowań przemysłowych i do sprzętu spawalniczego. Przyłącza cylindrów zgodnie z standardem UNI, inne przyłącza dostępne na życzenie.
Dostępna wersja EAC-EX TP TC 012/2011 na rynek rosyjski.
Charakterystyka
- Ciśnienie: do 220 bar
- Przyłącza: UNI
- Masa regulatora: ok. 4 kg
- Temperatura pracy: -20 °C ÷ +60 °C
- Klasa szczelności głównego zaworu: VI
- Współczynnik przepływu: Kv= 0,15 Nm³/h
- Klasa ochrony i dyrektywy: IP25, 2014/68/EU PED, dostępna wersja z certyfikatem ATEX 2014/34/EU
- Zintegrowany zawór bezpieczeństwa (nie dotyczy wersji z ciśnieniem wyjściowym 20-200 barów)
Materiały wykonania, akcesoria i części zamienne
Materiały wykonania:
- Obudowa i korpus: mosiądz
- Części wewnętrzne: mosiądz
- Sprężyna nastawcza: C85 (nieodpowiednia do kontaktu z cieczami)
- Sprężyna głównego zaworu: stal nierdzewna AISI 302
- Membrana (dla ciśnienia wylotowego do 15 bar): dwie połączone membrany NBR + PTFE (PTFE odpowiednia do kontaktu z cieczami)
- Tłok (dla wyższego ciśnienia wylotowego): mosiądz
- O-ringi: EPDM lub FPM w zależności od rodzaju cieczy (inne wykonania materiałowe dostępne na życzenie)
- Uszczelka głównego zaworu: PA 6.6 (EPDM dla PS 15 bar)
Akcesoria dodatkowe:
- Nakrętka pierścieniowa
- Zestaw wspornika i nakrętki pierścieniowej
Części zamienne:
- Manometry
- Zawór nadmiarowy
- Kompletny zestaw: uszczelki, zmontowana membrana, filtr, zawór główny, o-ringi
