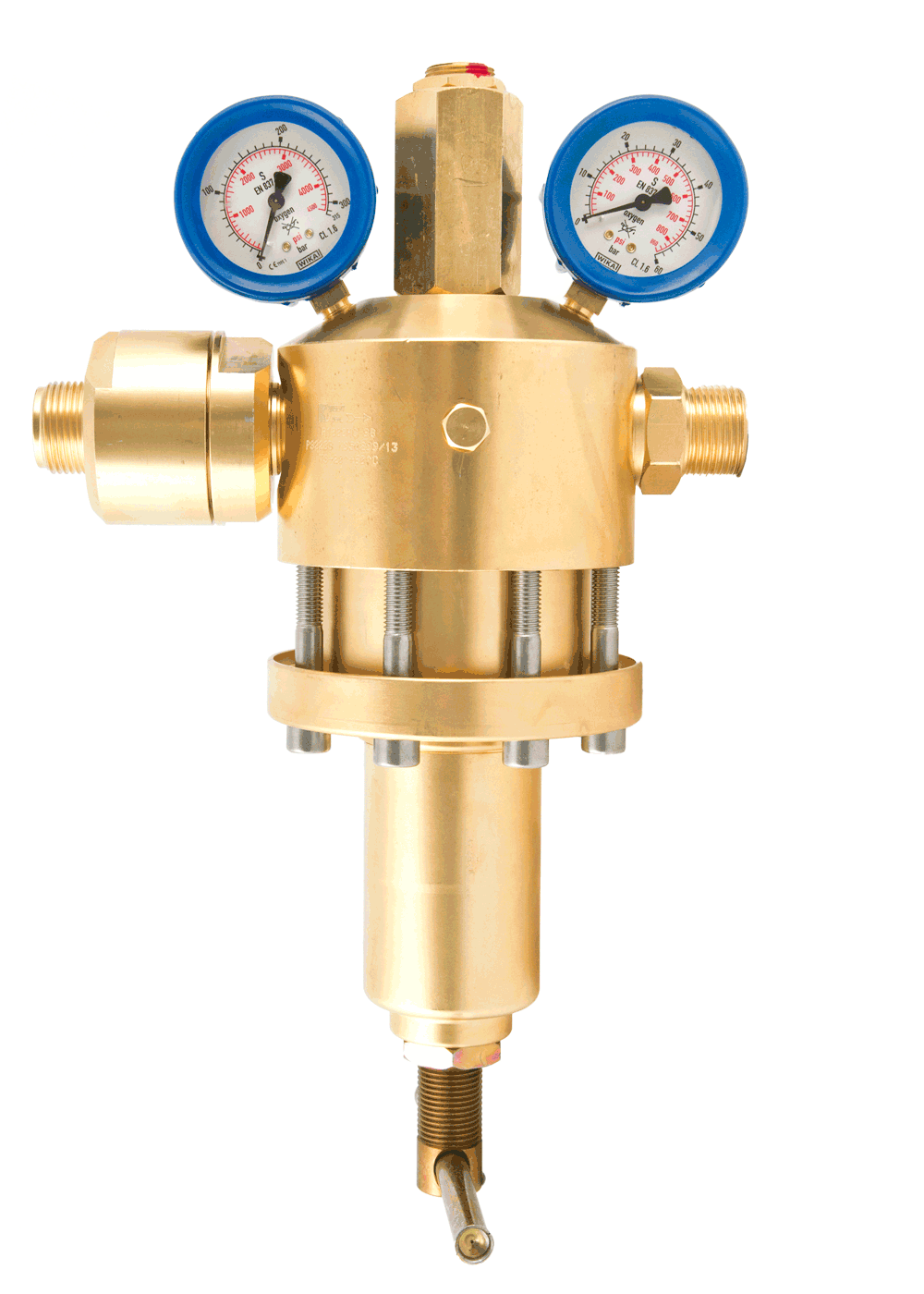

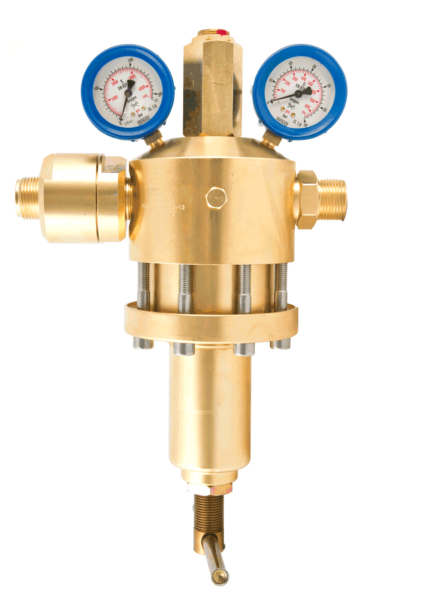

Reduktor ciśnienia R1000
Reduktor ciśnienia R1000 to mosiężny regulator wysokiego ciśnienia, idealny do sprężonego powietrza, gazów i cieczy, z maksymalnym ciśnieniem wlotowym 220 bar.
- Opis produktu
Reduktor ciśnienia R1000 to mosiężny regulator wysokiego ciśnienia, przeznaczony do pracy z sprężonym powietrzem, gazami i cieczami. Obsługuje ciśnienie wlotowe do 220 bar, a ciśnienie wylotowe do 15 bar jest kontrolowane przez membranę, natomiast wyższe ciśnienia za pomocą tłoka. Solidna, mosiężna konstrukcja regulatora oraz szeroki zakres zastosowań przemysłowych sprawiają, że jest idealnym rozwiązaniem do zarządzania dużymi przepływami.
Produkt zgodny z dyrektywą 2014/68/EU PED
Dostępna wersja EAC-EX TP TC 012/2011 na rynek rosyjski.
|
Charakterystyka |
|
| Ciśnienie wlotowe | do 220 bar |
| Przyłącza kołnierzowe |
1” G-M |
| Masa regulatora |
model z membraną: ok. 15 kg |
| Temperatura pracy |
od -20 °C do 60 °C |
| Klasa szczelności głównego zaworu |
VI |
| Współczynnik przepływu | Kv= 2,5 Nm³/h |
| Klasa ochrony i dyrektywy |
IP25, 2014/68/EU PED |
| Manometry wlotowe i wylotowe |
klasa dokładności 1.6 |
Zastosowania reduktorów
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
- Części zamienne i akcesoria
W ofercie części zamiennych i akcesoriów do reduktora ciśnienia R1000 znajdują się wysokiej jakości manometry, zawory ciśnienia nadmiarowego oraz kompletny zestaw filtrów i o-ringów, które zapewniają optymalną wydajność regulatora.
- Uchwyt do montażu ściennego
- Wersja “some loaded”, ciśnienie wylotowe kontrolowane przez ciśnienie kontrolujące
- Manometry
- Zawór ciśnienia nadmiarowego
- Kompletny zestaw: wkład filtra, kompletny zawór główny, o-ringi, zmontowana membrana
|
Materiał wykonania |
|
| Obudowa i korpus | mosiądz |
| Części wewnętrzne | mosiądz |
| Sprężyna głównego zaworu | C85 (nieodpowiednia do kontaktu z cieczami) |
| Sprężyna nastawcza | C85 (nieodpowiednia do kontaktu z cieczami) |
| Membrana (dla ciśnienia wylotowego do 15 bar) | dwie sprzężone membrany: Neoprenowa + PTFE (PTFE w kontakcie z płynem) |
| Tłok (dla większego ciśnienia wylotowego) | mosiądz |
| O-ring | EPDM lub FPM w zależności od rodzaju cieczy (inne materiały wykonania dostępne na życzenie) |
| Uszczelka głównego zaworu | PA 6.6 |
