przenośnik powietrzny heavy duty do ciężkich zastosowań

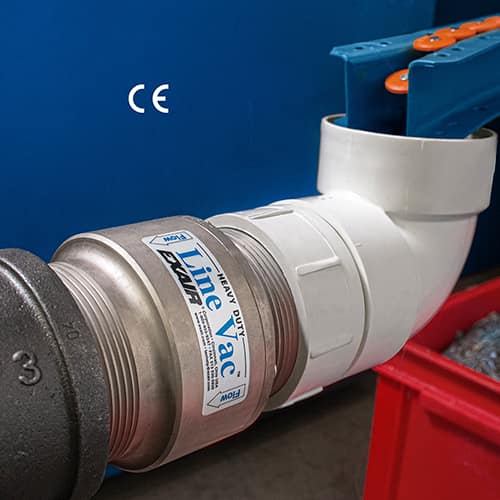

EXAIR Corporation 3 NPT Heavy Duty Line Vac™ Conveys Plastic Cap Nails.

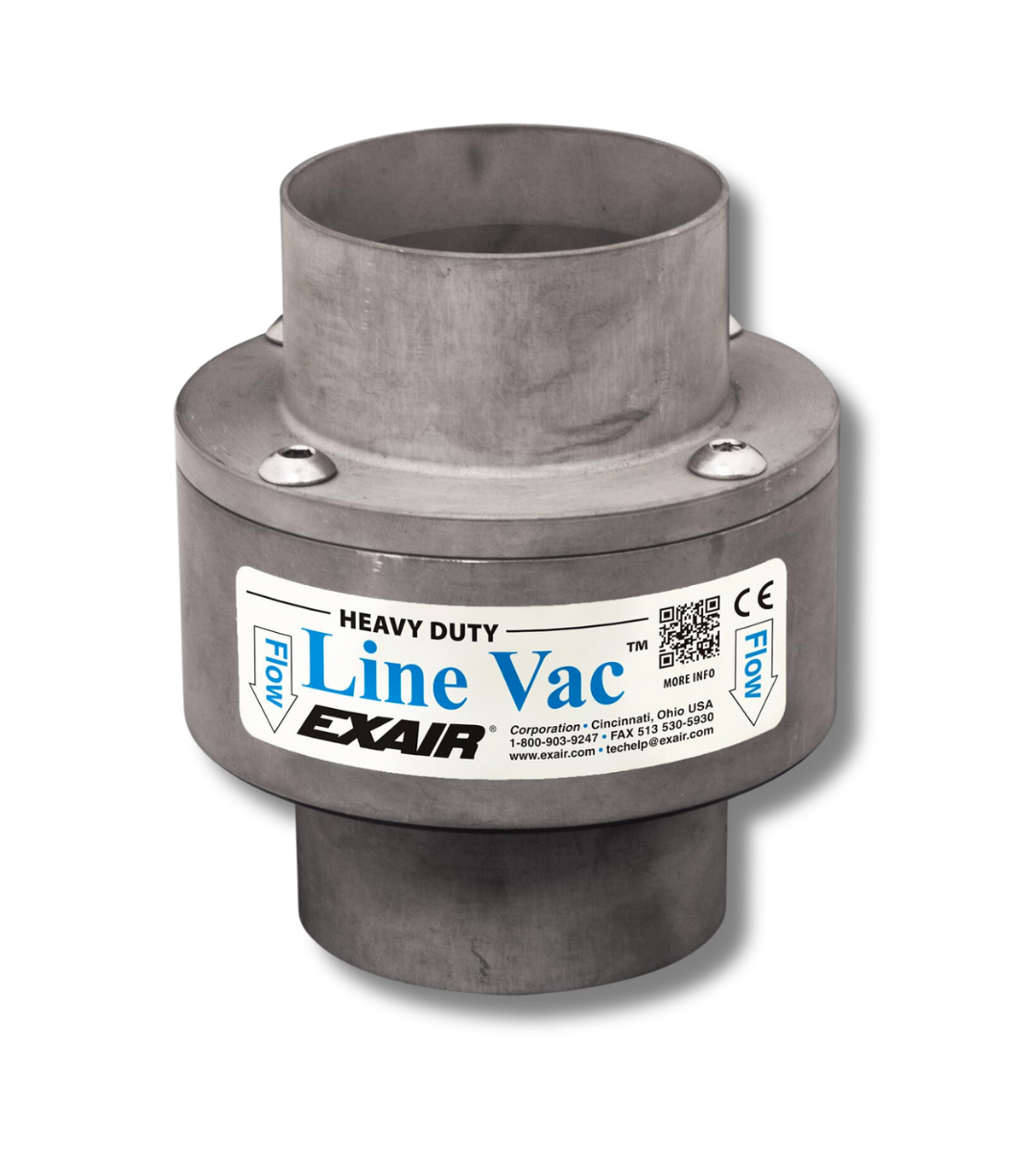

Przenośniki Line Vac do dużych obciążeń

Przenośniki Line Vac do dużych obciążeń to wysoce wydajne systemy transportu pneumatycznego, zaprojektowane do przenoszenia dużych ilości materiałów na duże odległości. Ich konstrukcja z utwardzonego stopu zapewnia odporność na ścieranie, a brak części ruchomych gwarantuje bezobsługową pracę. Dzięki wysokiej przepustowości są idealnym rozwiązaniem dla wymagających zastosowań przemysłowych.

Przenośniki Line Vac do dużych obciążeń to najwydajniejsze modele w ofercie, zaprojektowane z myślą o intensywnym transporcie materiałów na duże odległości. Dzięki zastosowaniu utwardzonego stopu są one znacznie bardziej odporne na ścieranie niż standardowe wersje aluminiowe czy stalowe. Ich konstrukcja pozwala na efektywną pracę w wymagających warunkach przemysłowych, gdzie konieczne jest szybkie przemieszczanie dużych ilości materiału zarówno w poziomie, jak i w pionie.

Te wyjątkowe przenośniki pneumatyczne dostępne są w wersjach gwintowanych o rozmiarach od 3/4” do 3”, co umożliwia łatwą integrację z istniejącymi systemami rurowymi. Brak części ruchomych eliminuje konieczność serwisowania, a kompaktowe wymiary i cicha praca sprawiają, że można je stosować w wielu branżach.

Przenośniki powietrzne Line Vac do dużych obciążeń doskonale sprawdzają się w aplikacjach wymagających intensywnego transportu, takich jak usuwanie ścinek, załadunek koszy zasypowych czy transport komponentów. W porównaniu do standardowych modeli oferują one najwyższą przepustowość, co czyni je idealnym wyborem do ciężkich zastosowań przemysłowych.

Zastosowania

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

Transport pneumatyczny

Konstrukcja z utwardzonego stopu
Najwyższa przepustowość
Kompaktowe
Ciche
Brak części ruchomych
Pasuje do standardowych węży i przewodów rurowych
Dostępne z magazynu

Załadunek koszy zasypowych
Naprężanie włókien
Transport materiałów
Usuwanie odpadów/ścinek
Usuwanie wiórów
Transport części
Czynności napełniania

Porównanie wydajności transportowych dla soli kamiennej
Model	30,5m	61m
Przenośnik Line Vac do małych obciążeń 130200 2″ (51mm)	75,3 kg/h	Nie dotyczy
Przenośnik Line Vac 6084 2″ (51mm)	151,5 kg/h	38,6 kg/h
Przenośnik Line Vac do dużych obciążeń 150200 2″ (51mm)	237,7 kg/h	90,7 kg/h

Przenośnik pneumatyczny Line Vac do dużych obciążeń - dane techniczne

Parametry przenośników Line Vac do dużych obciążeń
5,5 BAR (80 PSIG)	Rozmiar		Zużycie powietrza	Podciśnienie
MODEL	cal	mm	l/min	kPa
150075, 151075	0,75	19	736	-36
150100, 151100	1	25	991	-26
150125, 151125	1,25	32	1,388	-21
150150, 151150	1,50	38	1,557	-15
150200, 151200	2	51	2,124	-10
150250, 151250	2,50	64	2,548	-7
150300, 151300	3	76	3,058	-5

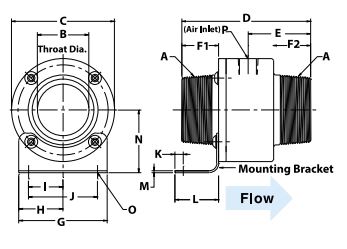

Wymiary przenośników Line Vac do dużych obciążeń
		Numery modeli
		150075	150100	150125	150150	150200	150250	150300
A (Rozmiar węża)	cal	0,75	1	1,25	1,50	2	2,50	5
A (Rozmiar węża)	mm	19	25	32	38	51	64	127
B	cal	0,50	0,75	1	1,25	1,75	2,25	4,75
B	mm	13	19	25	32	45	57	121
C	cal	1,88	2,13	2,38	2,75	3,25	3,75	6,25
C	mm	48	54	61	70	83	95	159
D	cal	3,88	3,88	3,88	4,38	4,38	4,38	5,63
D	mm	99	99	99	111	111	111	143
E	cal	1,88	1,88	1,88	2,13	2,13	2,13	2,75
E	mm	48	48	48	54	54	54	70
F	cal	1	1	1	1.25	1.25	1.25	1,75
F	mm	25	25	25	32	32	32	45
G	cal	2	2	2,50	2,50	3	3	4,13
G	mm	51	51	64	64	76	76	105
H	cal	1	1	1,25	1,25	1,50	1,50	2,06
H	mm	25	25	32	32	38	38	52
I	cal	0,76	0,65	1	0,86	1,17	1	1,70
I	mm	19	17	25	22	30	25	43
J	cal	1.52	1,30	2	1,73	2,34	2	3,47
J	mm	39	33	51	44	59	51	88
K	cal	0,25	0,26	0,31	0,25	0,28	0,31	0,33
K	mm	6	7	8	6	7	8	8
L	cal	1,38	1,32	1,61	1,44	1,48	1,44	1,52
L	mm	35	34	41	37	38	37	39
M	cal	0,06	0,06	0,06	0,06	0,06	0,06	0,06
M	mm	2	2	2	2	2	2	2
N	cal	1,44	1,56	1,68	1,88	2,13	2,38	3,63
N	mm	37	40	43	48	54	60	92
O	cal	0,20	0,20	0,28	0,28	0,28	0,28	0,28
O	mm	5	5	7	7	7	7	7
P		1/4 NPT	1/4 NPT	1/4 NPT	3/8 NPT	3/8 NPT	3/8 NPT	½ NPT

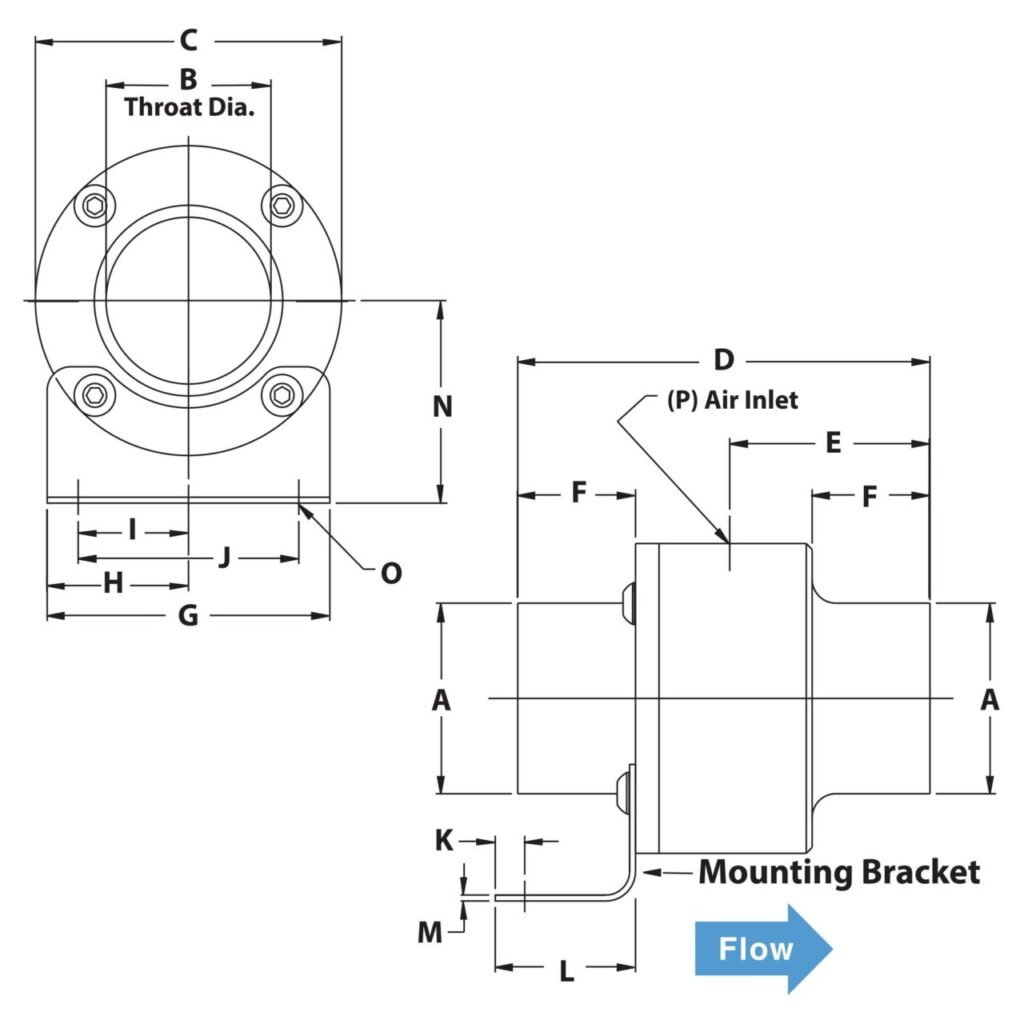

Przenośniki gwintowane Line Vac do dużych obciążeń - wymiary

Wymiary przenośników Line Vac do dużych obciążeń
Numery modeli		151075	151100	151125	151150	151200	151250	151300
A (Rozmiar rury)		3/4 NPT	1 NPT	1-1/4 NPT	1-1/2 NPT	2 NPT	2-1/2 NPT	3 NPT
B	cal	0,50	0,75	1	1,25	1,75	2,25	2,75
B	mm	13	19	25	32	44	57	70
C	cal	1,88	2,13	2,38	2,75	3,25	3,75	4,25
C	mm	48	54	61	70	83	95	108
D	cal	3,88	4,25	4,63	4,63	4,63	5,38	5,67
D	mm	99	108	118	118	118	137	144
E	cal	1,88	2,06	2,25	2,25	2,25	2,56	2,75
E	mm	48	52	57	57	57	65	70
F1	cal	1	1,19	1,38	1,38	1,38	1,81	1,81
F1	mm	25	30	35	35	35	46	46
F2	cal	1	1,19	1,38	1,38	1,38	1,69	1,75
F2	mm	25	30	35	35	35	43	45
G	cal	2	2	2,50	2,50	3	3	3,25
G	mm	51	51	64	64	76	76	83
H	cal	1	1	1,25	1,25	1,50	1,50	1,63
H	mm	25	25	32	32	38	38	41
I	cal	0,76	0,65	1	0,86	1,17	1	1,20
I	mm	19	17	25	22	30	25	31
J	cal	1.52	1,30	2	1,73	2,34	2	2,41
J	mm	39	33	51	44	59	51	61
K	cal	0,25	0,25	0,31	0,25	0,28	0,31	0,41
K	mm	6	6	8	6	7	8	10
L	cal	1,38	1,32	1,61	1,44	1,48	1,44	1,44
L	mm	35	34	41	37	38	37	37
M	cal	0,06	0,06	0,06	0,06	0,06	0,06	0,06
M	mm	2	2	2	2	2	2	2
N	cal	1,44	1,56	1,68	1,88	2,13	2,38	2,63
N	mm	37	40	43	48	54	60	67
O	cal	0,20	0,20	0,28	0,28	0,28	0,28	0,28
O	mm	5	5	7	7	7	7	7
P		1/4 NPT	1/4 NPT	1/4 NPT	3/8 NPT	3/8 NPT	3/8 NPT	½ NPT
