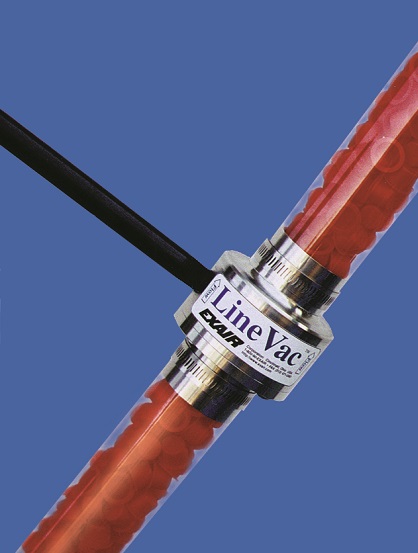

Przenośniki Line Vac
Przenośniki Line Vac są idealne do transportu dużych ilości materiału na duże odległości. Niewielka ilość sprężonego powietrza jest wpuszczana przez dysze kierunkowe do natychmiastowego wytworzenia podciśnienia z jednej strony i dużego przepływu wyjściowego z drugiej strony.
Zastosowania
Zastosowania

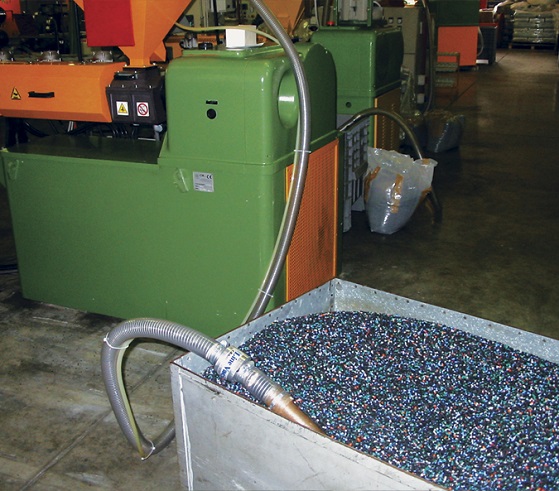

- Załadunek koszy zasypowych
- Naprężanie włókien
- Transport materiałów
- Usuwanie odpadów

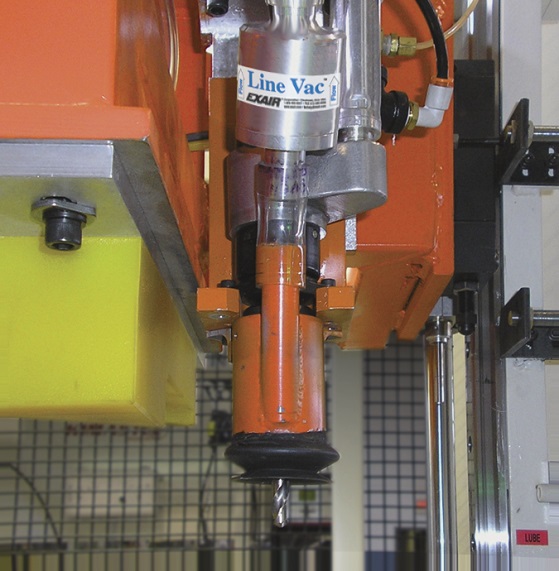

- Usuwanie wiórów

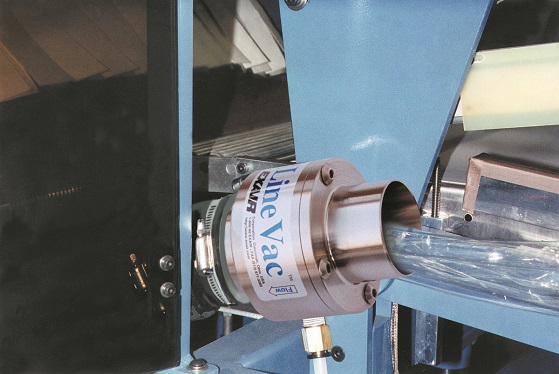

- Transport części
- Czynności napełniania
Zalety przenośników Line Vac
- Ciche
- Kompaktowe
- Brak części ruchomych
- Pasują do standardowych węży lub przewodów rurowych
- Wykonane z aluminium lub stali nierdzewnej
- Jedenaście rozmiarów z aluminium
- Dziesięć rozmiarów ze stali nierdzewnej
- Duża przepustowość

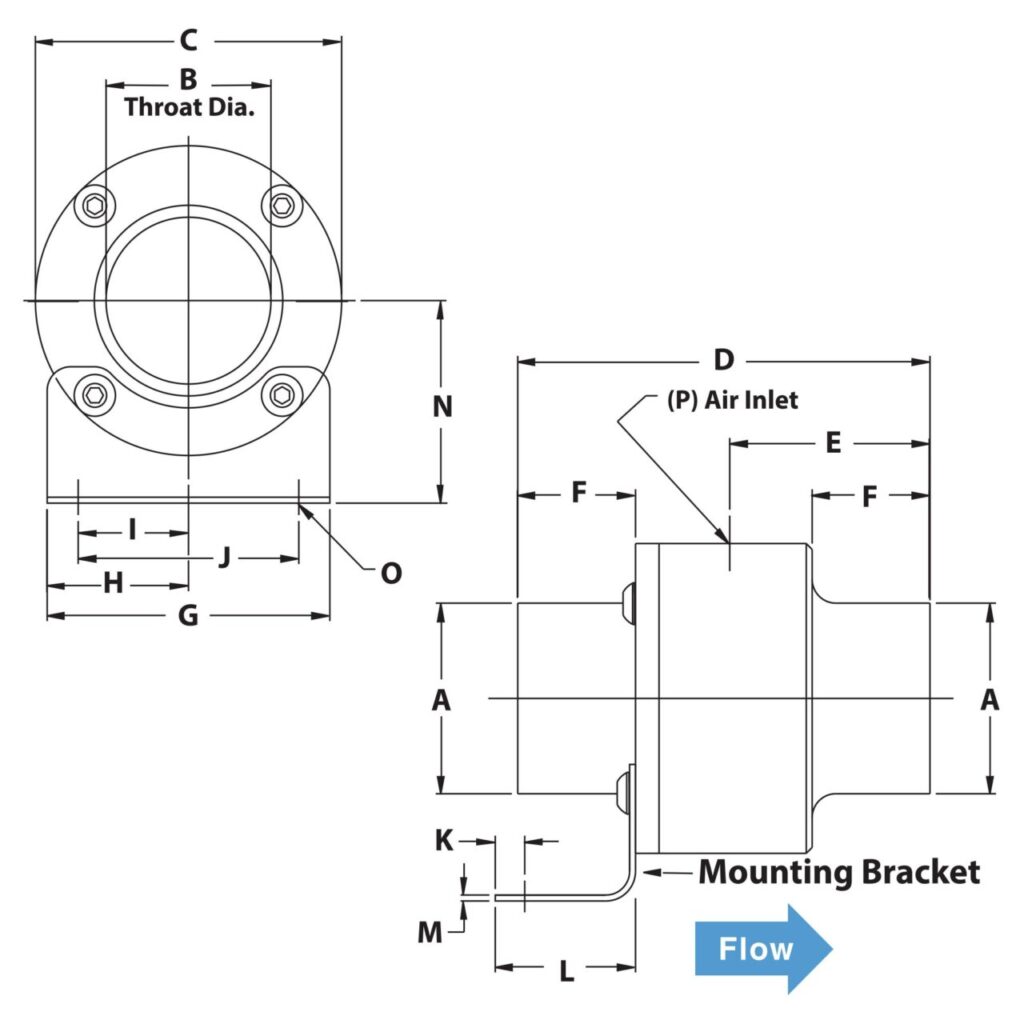

Wymiary - przenośniki Line Vac
| Wymiary przenośników Line Vac | ||||||||||||
| Numery modeli | ||||||||||||

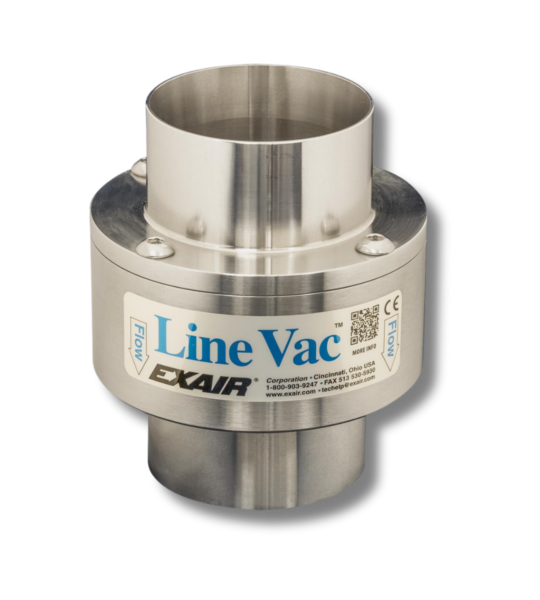

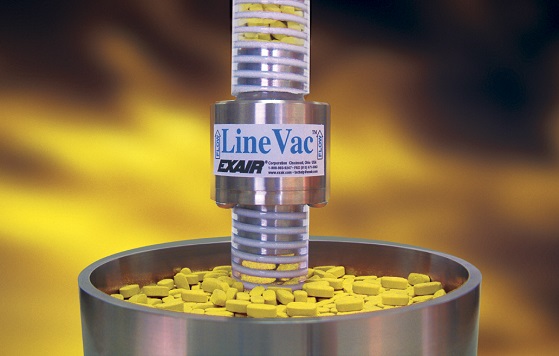

| Line Vac ze stali nierdzewnej 303/316 |
6058 | 6059 | 6060 | 6061 | 6062 | 6063 | 6064 | 6065 | 6066 | 6067 | N/A | |
|
6058-316 |
6059-316 |
6060-316 |
6061-316 |
6062-316 |
6063-316 |
6064-316 |
6065-316 |
6066-316 |
||||
| Line Vac z aluminium | 6078 | 6079 | 6080 | 6081 | 6082 | 6083 | 6084 | 6085 | 6086 | 6087 | 6088 | |
| Line Vac HT do wysokich temperatur | N/A | N/A | HT6060 | HT6061 | HT6062 | HT6063 | HT6064 | Ht6065 | HT6066 | N/A | N/A | |

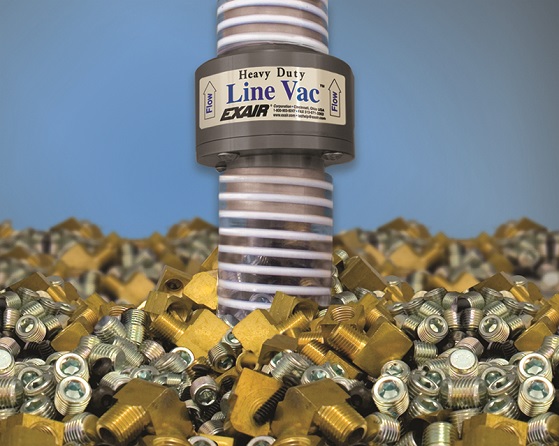

| Line Vac do dużych obciążeń | N/A | N/A | 150075 | 150100 | 150125 | 150150 | 150200 | 150250 | 150300 | N/A | N/A | |
| A(rozmiar węża) | mm | 10 | 13 | 19 | 25 | 32 | 38 | 51 | 64 | 76 | 102 | 127 |
| B | mm | 5 | 8 | 13 | 19 | 25 | 32 | 45 | 57 | 70 | 95 | 121 |
| C | mm | 25 | 32 | 48 | 54 | 61 | 70 | 83 | 95 | 108 | 133 | 159 |
| D | mm | 55 | 66 | 99 | 99 | 99 | 111 | 111 | 111 | 143 | 143 | 143 |
| E | mm | 25 | 31 | 48 | 48 | 48 | 54 | 54 | 54 | 70 | 70 | 70 |
| F | mm | 16 | 19 | 25 | 25 | 25 | 32 | 32 | 32 | 45 | 45 | 45 |
| G | mm | 32 | 32 | 51 | 51 | 64 | 64 | 76 | 76 | 83 | 83 | 105 |
| H | mm | 16 | 16 | 25 | 25 | 32 | 32 | 38 | 38 | 41 | 41 | 52 |
| I | mm | 9 | 10 | 19 | 17 | 25 | 22 | 30 | 25 | 31 | 34 | 43 |
| J | mm | 17 | 21 | 39 | 33 | 51 | 44 | 59 | 51 | 61 | 69 | 88 |
| K | mm | 3 | 4 | 6 | 7 | 8 | 6 | 7 | 8 | 10 | 8 | 8 |
| L | mm | 29 | 25 | 35 | 34 | 41 | 37 | 38 | 37 | 37 | 40 | 39 |
| M | mm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| N | mm | 27 | 30 | 37 | 40 | 43 | 48 | 54 | 60 | 67 | 80 | 92 |
| O | mm | 5 | 5 | 5 | 5 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| P | 1/8 NPT | 1/8 NPT | 1/4 NPT | 1/4 NPT | 1/4 NPT | 3/8 NPT | 3/8 NPT | 3/8 NPT | 1/2 NPT | 1/2 NPT | 1/2 NPT | |
Specyfikacje przenośników Line Vac
| Parametry przenośników Line Vac | ||
| 5,5 BAR (80 PSIG) | Zużycie powietrza | Podciśnienie |
| MODEL # | l/min | kPa |
| 6058, 6058-316, 6078 | 158 | -29,9 |
| 6059, 6059-316, 6079 | 198 | -24,9 |
| 6060, 6060-316, HT6060, HT6060-316, 6080 | 303 | -18 |
| 6061, 6061-316, HT6061, HT6061-316, 6081 | 416 | -11 |
| 6062, 6062-316, HT6062, HT6062-316, 6082 | 733 | -11 |
| 6063, 6063-316, HT6063, HT6063-316, 6083 | 934 | -9 |
| 6064, 6064-316, HT6064, HT6064-316, 6084 | 1.274 | -7 |
| 6065, 6065-316, HT6065, HT6065-316, 6085 | 1.656 | -6 |
| 6066, 6066-316, HT6066, HT6066-316, 6086 | 1.939 | -4 |
| 6067, 6087 | 2.690 | -3,4 |
| 6088 | 3.625 | -2,6 |
