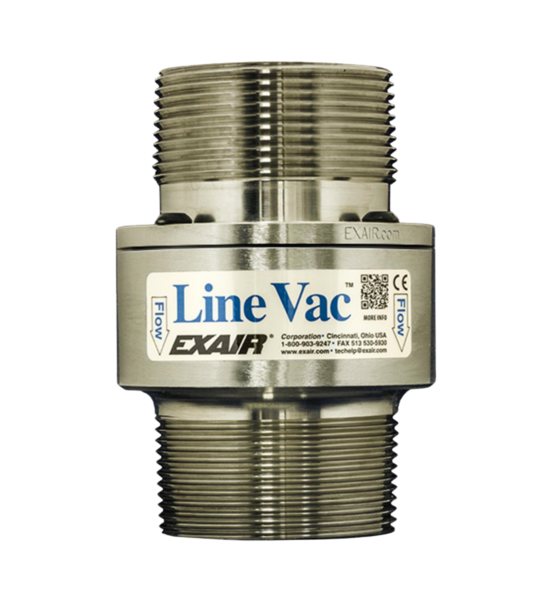

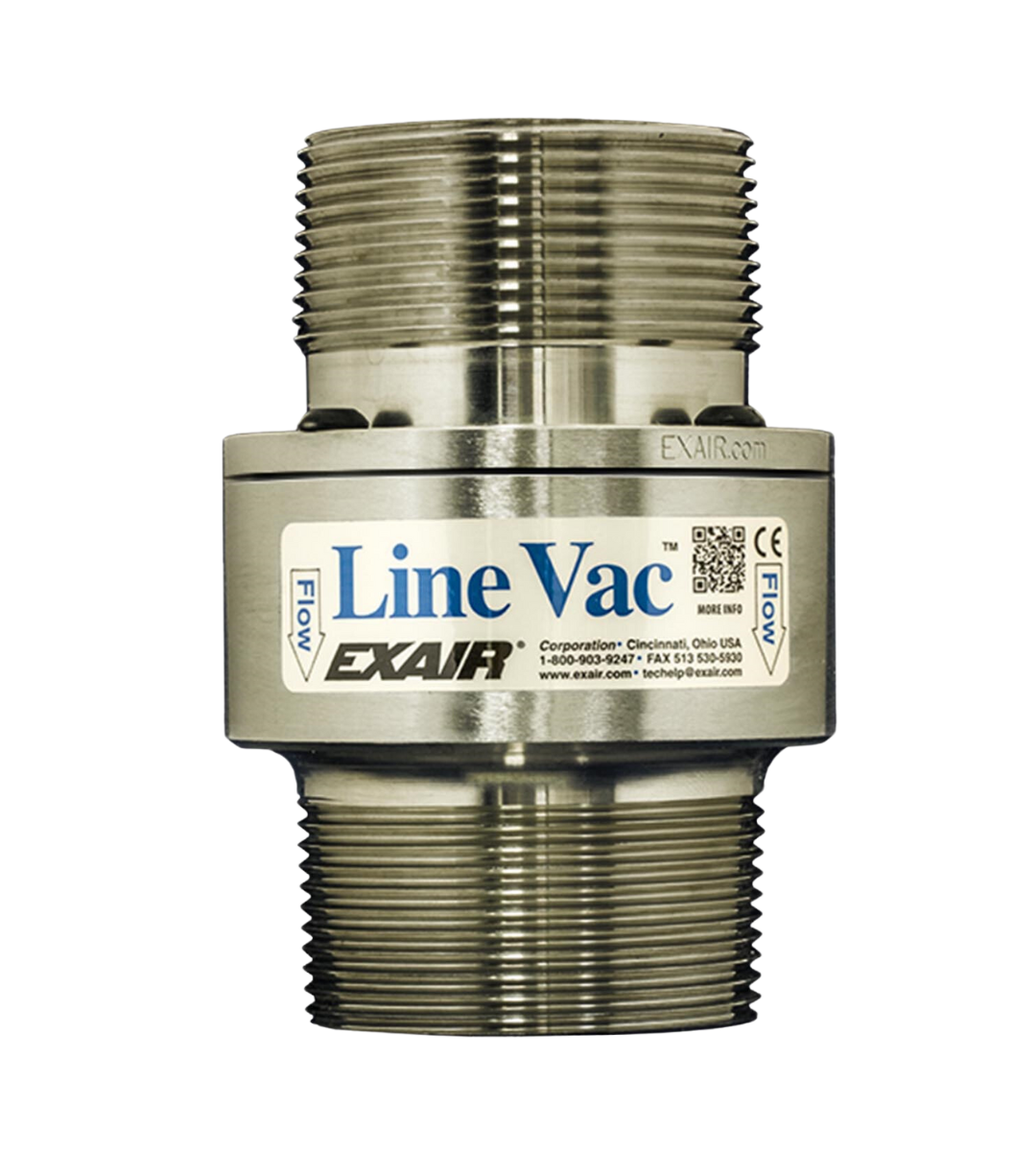

Przenośniki gwintowane Line Vac
Gwintowane przenośniki pneumatyczne Line Vac to efektywne rozwiązanie do transportu materiałów sypkich, wiórów i odpadów. Dzięki zastosowaniu sprężonego powietrza generują podciśnienie, umożliwiające szybkie przemieszczanie materiałów na duże odległości. Ich konstrukcja umożliwia łatwą instalację przy użyciu standardowych złączek hydraulicznych, a dostępność wersji aluminiowych i stalowych pozwala na dopasowanie do różnych zastosowań przemysłowych.
- Opis produktu
Przenośniki gwintowane Line Vac to nowoczesne i efektywne rozwiązanie do transportu materiałów sypkich, odpadów, ścinek oraz małych części. Dzięki wykorzystaniu sprężonego powietrza urządzenia te generują podciśnienie, które umożliwia szybkie i wydajne przemieszczanie materiałów na duże odległości. Ich konstrukcja pozwala na łatwe podłączenie do standardowych złączek hydraulicznych, co znacząco upraszcza montaż i integrację z istniejącymi systemami.
Dostępne w rozmiarach od 3/8 NPT do 2 NPT, wykonane z aluminium lub stali nierdzewnej, przenośniki gwintowane Line Vac są dostosowane do różnorodnych zastosowań przemysłowych. Ich kompaktowa budowa, brak ruchomych części oraz cicha praca sprawiają, że są to urządzenia niemal bezobsługowe, a jednocześnie niezawodne w długoterminowej eksploatacji. Regulacja ciśnienia sprężonego powietrza pozwala na dostosowanie wydajności do indywidualnych potrzeb.
Przenośniki Line Vac znajdują zastosowanie w takich procesach jak transport materiałów, usuwanie ścinek, trocin czy granulatu, a także napełnianie i opróżnianie zbiorników. Ich wszechstronność oraz łatwość montażu sprawiają, że są idealnym wyborem dla firm poszukujących prostego, ale wydajnego systemu transportowego bez konieczności stosowania zasilania elektrycznego.
Zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
- Przenośniki gwintowane Line Vac - zalety
- Kompaktowe
- Ciche
- Brak części ruchomych
- Pasują do standardowych rur
- Wykonane z aluminium lub stali nierdzewnej
- Dostępne z magazynu
- Duża przepustowość

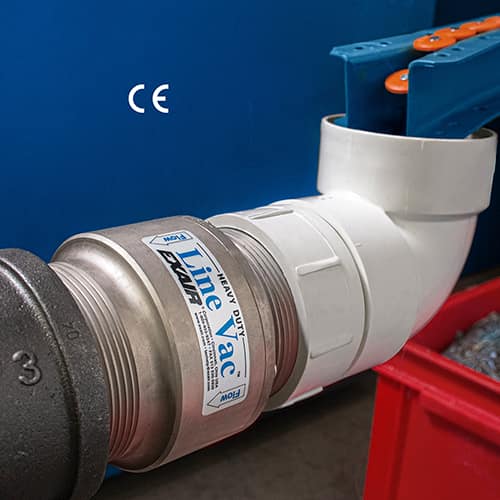

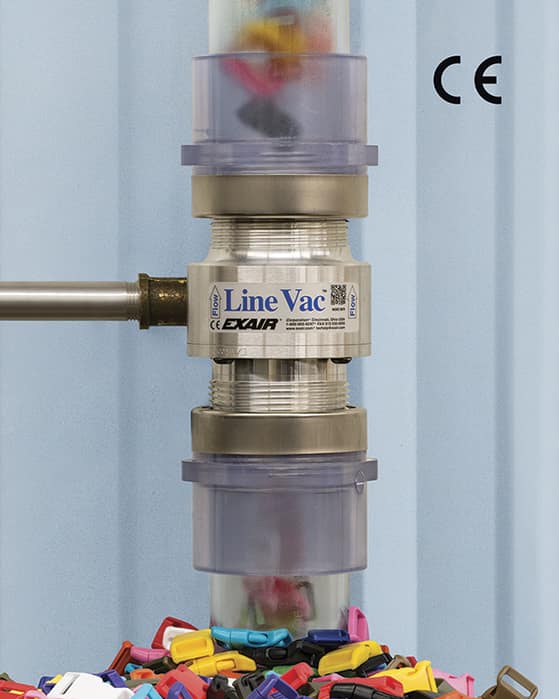

- Przenośniki gwintowane Line Vac - aplikacje
- Załadunek koszy zasypowych
- Naprężanie włókien
- Transport materiałów
- Usuwanie odpadów/ścinek
- Usuwanie wiórów
- Transport części
- Czynności napełniania
- Szybki i tani sposób transportu
- Granulat tworzyw sztucznych
- Ścinki
- Odpady tekstylne
- Materiały sypkie
- Wióry
- Papier
- Małe części
- Strużyny
- Trociny
- Granulki
Przenośniki gwintowane Line Vac - dane techniczne
| Parametry przenośników gwintowanych Line Vac | ||
| 5,5 BAR (80 PSIG) | Zużycie powietrza | Podciśnienie |
| MODEL | l/min | kPa |
| 141038, 140038, 141038-316 | 158 | -29.9 |
| 141050, 140050, 141050-316 | 198 | -24.9 |
| 141075, 141075-316, 140075, HT141075, HT141075-316 | 303 | -18 |
| 141100, 141100-316, 140100, HT141100, HT141100-316 | 416 | -11 |
| 141125, 141125-316, 140125, HT141125, HT141125-316 | 733 | -11 |
| 141150, 141150-316, 140150, HT141150, HT141150-316 | 934 | -9 |
| 141200, 141200-316, 140200, HT141200, HT141200-316 | 1.274 | -7 |
|

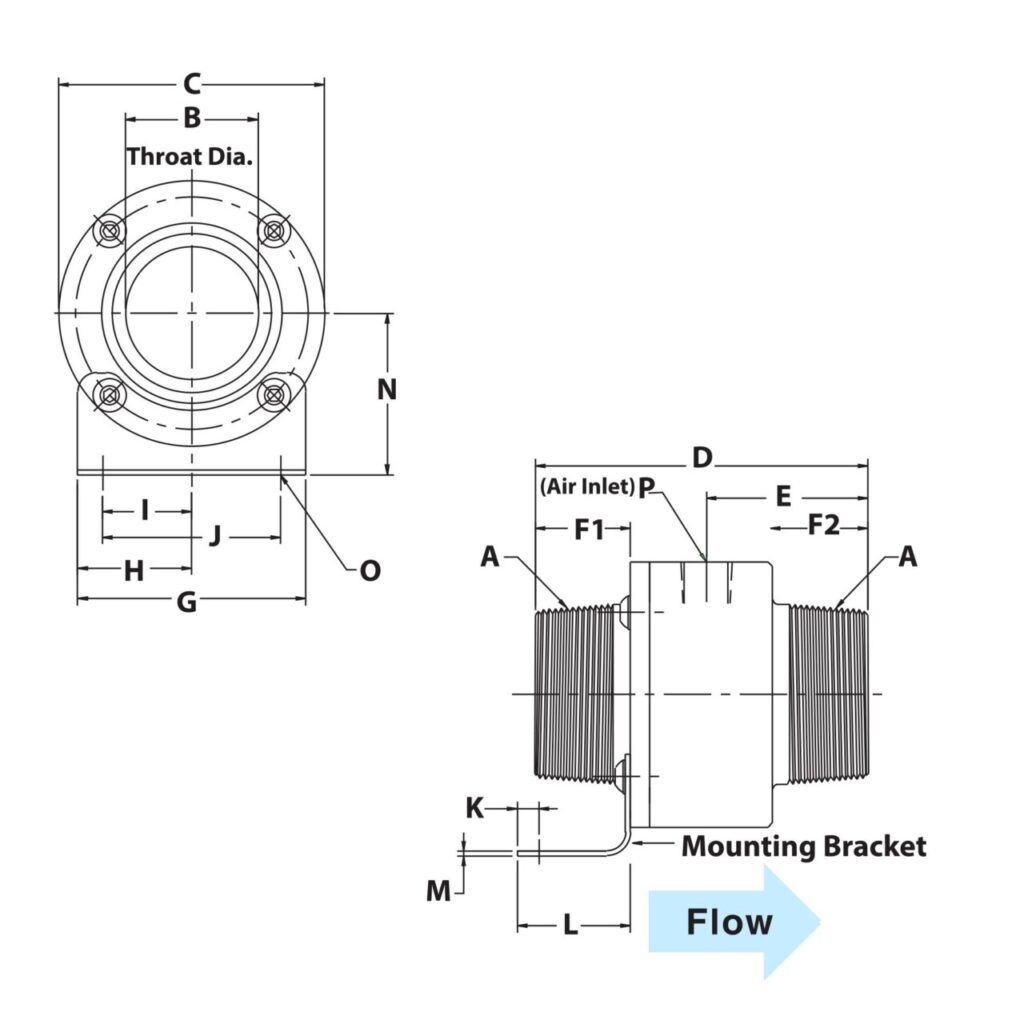

Wymiary przenośników gwintowanych Line Vac |
||||||||||
|
Numery modeli |
||||||||||
| Line Vac z aluminium | 141038 | 141050 | 141075 | 141100 | 141125 | 141150 | 141200 | 141250 | 141300 | |
| Line Vac ze stali nierdz. 316 | 141038-316 | 141050-316 | 141075-316 | 141100-316 | 141125-316 | 141150-316 | 141200-316 | 141250-316 | 141300-316 | |
| Line Vac ze stali nierdz. 303 | 140038 | 140050 | 140075 | 140100 | 140125 | 140150 | 140200 | 140250 | 140300 | |
| Line Vac ze stali nierdz. 303 do wysokich temp. | HT141075 | HT141100 | HT141125 | HT141150 | HT141200 | HT141250 | HT141300 | |||
| Line Vac ze stali nierdz. 316 do wysokich temp. | HT141075-316 | HT141100-316 | HT141125-316 | HT141150-316 | HT141200-316 | HT141250-316 | HT141600-316 | |||
| Line Vac Heavy Duty | 151075 | 151100 | 151125 | 151150 | 151200 | 151250 | 151300 | |||
| A(Rozmiar rury) | 3/8 NPT | 1/2 NPT | 3/4 NPT | 1 NPT | 1-1/4 NPT | 1-1/2 NPT | 2 NPT | 2-1/2 NPT | 3 NPT | |
| B | cal | 0,19 | 0,31 | 0,50 | 0,75 | 1 | 1,25 | 1,75 | 2,25 | 2,75 |
| mm | 5 | 8 | 13 | 19 | 25 | 32 | 44 | 57 | 70 | |
| C | cal | 1 | 1,25 | 1,88 | 2,13 | 2,38 | 2,75 | 3,25 | 3,75 | 4,25 |
| mm | 25 | 32 | 48 | 54 | 60 | 70 | 83 | 95 | 108 | |
| D | cal | 2,83 | 3,38 | 3,88 | 4,25 | 4,63 | 4,63 | 4,63 | 5,38 | 5,67 |
| mm | 72 | 86 | 99 | 108 | 118 | 118 | 118 | 137 | 144 | |
| E | cal | 1,13 | 1,38 | 1,88 | 2,06 | 2,25 | 2,25 | 2,25 | 2,56 | 2,75 |
| mm | 29 | 35 | 48 | 52 | 57 | 57 | 57 | 65 | 70 | |
|
G |
cal | 1,25 | 1,25 | 2 | 2 | 2,50 | 2,50 | 3 | 3 | 3,25 |
| mm | 32 | 32 | 51 | 51 | 64 | 64 | 76 | 76 | 83 | |
|
H |
cal | 0,63 | 0,63 | 1 | 1 | 1,25 | 1,25 | 1,50 | 1,50 | 1,63 |
| mm | 16 | 16 | 25 | 25 | 32 | 32 | 38 | 38 | 41 | |
|
I |
cal | 0,34 | 0,41 | 0,76 | 0,65 | 1 | 0,86 | 1,17 | 1 | 1,20 |
| mm | 9 | 10 | 19 | 17 | 25 | 22 | 30 | 25 | 31 | |
|
J |
cal | 0,68 | 0,82 | 1,52 | 1,3 | 2 | 1,73 | 2,34 | 2 | 2,41 |
| mm | 17 | 21 | 39 | 33 | 51 | 44 | 59 | 51 | 61 | |
|
K |
in | 0.13 | 0.17 | 0.25 | 0.25 | 0.31 | 0.25 | 0.28 | 0,31 | 0,41 |
| mm | 3 | 4 | 6 | 6 | 8 | 6 | 7 | 8 | 10 | |
|
L |
cal | 1,13 | 1 | 1,38 | 1,32 | 1,61 | 1,44 | 1,48 | 1,44 | 1,44 |
| mm | 29 | 25 | 35 | 34 | 41 | 37 | 38 | 37 | 37 | |
|
M |
cal | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 |
| mm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
|
N |
cal | 1,07 | 1,18 | 1,44 | 1,56 | 1,68 | 1,88 | 2,13 | 2,38 | 2,63 |
| mm | 27 | 30 | 37 | 40 | 43 | 48 | 54 | 60 | 67 | |
|
O |
cal | 0,18 | 0,18 | 0,20 | 0,20 | 0,28 | 0,28 | 0,28 | 0,28 | 0,28 |
| mm | 5 | 5 | 5 | 5 | 7 | 7 | 7 | 7 | 7 | |
|
P |
1/8 NPT | 1/8 NPT | 1/4 NPT | 1/4 NPT | 1/4 NPT | 3/8 NPT | 3/8 NPT | 3/8 NPT | ½ NPT | |
