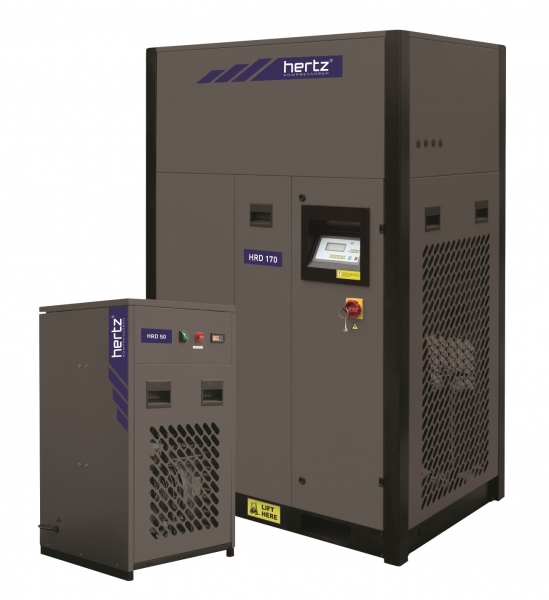

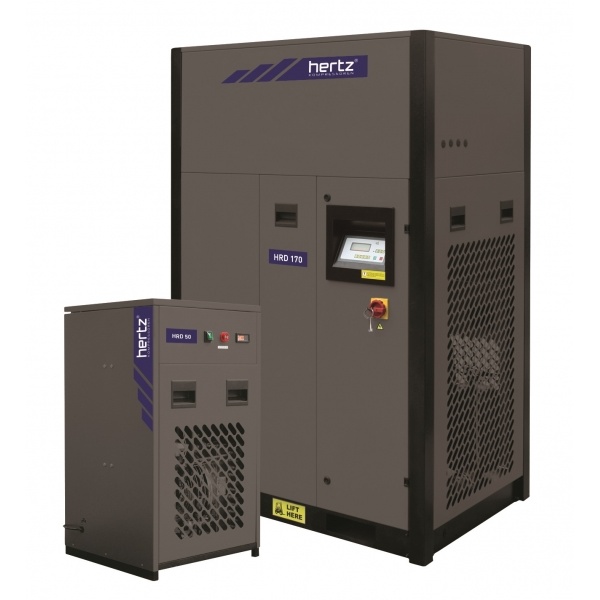

Osuszacze ziębnicze HRD do 16bar

Osuszacze ziębnicze HRD do 16bar to innowacyjne urządzenia, które skutecznie usuwają wilgoć z systemów sprężonego powietrza, osiągając punkt rosy +3°C. Dzięki kompaktowym wymiennikom ciepła i energooszczędnym funkcjom osuszacze te gwarantują wydajność i niezawodność. Ich solidna konstrukcja oraz prosty montaż czynią je idealnym rozwiązaniem dla przemysłowych aplikacji pneumatycznych.

Osuszacze ziębnicze HRD do 16bar od Hertz Kompressoren to nowoczesne urządzenia przeznaczone do efektywnego usuwania wilgoci z systemów sprężonego powietrza. Dzięki zaawansowanym technologiom, takim jak kompaktowe wymienniki ciepła 3-w-1 oraz stalowo-miedziana konstrukcja, urządzenia te zapewniają wydajność chłodzenia i trwałość na najwyższym poziomie. Proces osuszania opiera się na schładzaniu powietrza do ciśnieniowego punktu rosy +3°C, co skutecznie eliminuje nadmiar wilgoci i kondensatu, zapewniając suchą i niezawodną pracę instalacji pneumatycznych.

Osuszacze ziębnicze HRD do 16bar wyróżniają się energooszczędnością – dzięki wstępnemu podgrzewaniu powietrza wlotowego można zredukować zużycie energii nawet o 53%. Urządzenia są wyposażone w mikroprocesorowy sterownik ESD, który optymalizuje działanie osuszacza, pozwalając na automatyczne wyłączanie i ponowne uruchamianie. Kompaktowe rozmiary osuszaczy pozwalają na łatwy montaż, a solidna konstrukcja zapewnia bezawaryjną pracę nawet w trudnych warunkach przemysłowych.

Osuszacze ziębnicze HRD do 16bar skutecznie usuwają wilgoć zawartą w sprężonym powietrzu poprzez aktywne chłodzenie go. Osuszanie sprężonego powietrza następuje w wyniku schładzania, a następnie ponownego podwyższenie temperatury. Powstały kondensat zostaje zmagazynowany, a następnie opróżniony z systemu sprężonego powietrza. Urządzenia zostały wykonane z oparciu o nowoczesne technologie, przystosowano je do pracy ciągłej i są dostępne dla wszystkich zakresów przepływu objętościowego. Zakres ciśnienia pracy wynosi do 16 bar.

W skład naszej oferty wchodzą niezawodne i trwałe rozwiązania, które posiadają zróżnicowane parametry, w tym odmienne przepływy, moce czy wymiary. W razie jakichkolwiek pytań albo wątpliwości związanych z wyborem optymalnego rozwiązania – zapraszamy do kontaktu. Specjaliści naszej firmy pomogą w wyborze osuszacza, który spełni wszelkie Państwa oczekiwania.

Oferujemy niezawodne osuszacze ziębnicze renomowanego niemieckiego producenta Hertz Kompressoren Gmbh, za pomocą których można osiągnąć ciśnienie punktu rosy do 3°C. Obszary zastosowania sprężonego powietrza, uzyskanego za pomocą osuszaczy chłodniczych, to na ogół wewnętrzne instalacje i aplikacje sprężonego powietrza o niskich wymaganiach w zakresie stopnia suchości, jak:

powietrze instrumentalne,
powietrze nadmuchowe,
zasilanie narzędzi pneumatycznych.

Osuszacze ziębnicze HRD do 16bar są zwykle używane w celu przygotowania ogólnego systemu sprężonego powietrza do “podstawowego stopnia suchości”, które jest odpowiednie dla większości aplikacji sprężonego powietrza. Wyższe stopnie suchości są tworzone dla indywidualnych aplikacji w zdecentralizowanym procesie, a tym samym wytwarzane tylko w określonych ilościach.

Osuszacze ziębnicze HRD do 16bar - zastosowania

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

Uzdatnianie i filtracja

Dane techniczne

Charakterystyka

Skuteczność chłodzenia

Stalowa budowa osuszacza HRD gwarantuje długą żywotność. Specjalna technologia spawania miedzianych
żeber ze stalową tubą, gwarantuje 100% kontakt pomiędzy chłodzonym powietrzem a czynnikiem chłodniczym, co zapewnia dużą wydajność chłodzenia. Plisowane żeberka stwarzają ogólną powierzchnię
wymiany do 10 razy większą od standardowej.

Wymiennik ciepła 3-w-1

Kompaktowe wymienniki ciepła 3 w 1. W zwartej konstrukcji zachodzą procesy sprężonego powietrza, czynnika chłodniczego i drenu.

Oszczędności energii

Poprzez podgrzewanie wstępne powietrza wlotowego można uzyskać oszczędności energii do 53%. W połączeniu z oszczędnościami powstałymi wskutek niewielkiego spadku ciśnienia i dużą wydajnością chłodzenia, system trzy w jednym stanowi niezwykle efektywny proces ekonomiczny.

Stały punkt rosy

Osuszacze uzyskują niski punkt rosy, niezależnie od obciążenia maszyny. Ponadto przy uruchamianiu
osuszacza proces rozruchu trwa mniej, niż 3 minuty.

Oszczędność miejsca

Z powodu monoblokowej konstrukcji rurek, wpasowanych jedna w drugą, rzeczywisty rozmiar wymiennika jest bardzo niewielki. Taki zredukowany rozmiar stanowi także zaletę ze względu na fakt, że nasze osuszacze nie zajmą dużo miejsca w Twojej fabryce. Ponadto złącza wejściowe i wyjściowe rurowania znajdują się po tej samej
stronie, co umożliwia wykorzystanie mniejszej ilości rur montażowych.

Bezobsługowa praca

Połączenie analogowych mierników i cyfrowych wyświetlaczy ESD umożliwia łatwe monitorowanie parametrów osuszacza za jednym spojrzeniem. Sterowanie Mikroprocesorem umożliwia odpowiednie ostrzeżenia i alarmy zapewniając właściwą pracę osuszacza. Oferowane są również liczne opcje możliwości funkcyjnych.

Sterownik ESD

Zależnie od modelu oferujemy sterowniki:
ESD 1: opcja dla osuszaczy 1 fazowych
ESD 2: standard w osuszaczach 3 fazowych.
Osuszacz przechodzi w stan OFF po uzyskaniu punktu rosy +1°C gdy nie jest pod obciążeniem.
Osuszacz wznawia procę przy +9°C
ESD 3: opcja dla osuszaczy 3 fazowych. Wyświetlacz PLC z komunikatami alarmów, godziny pracy, interwały serwisowe + Energy Saving Device.

Energy Saving Device

Podczas pracy osuszacz automatycznie wyłączy się gdy temperatura w wymienniku ciepła osiągnie wartość +1°C lub poniżej w czasie min. 10 minut. Gdy temperatura w wymienniku wzrośnie do +9°C, osuszacz automatycznie wznowi pracę., aż do momentu uzyskania właściwego punktu rosy. Poziom temperatury
może być ustawiony na cyfrowym termometrze.

Prosty w utrzymaniu

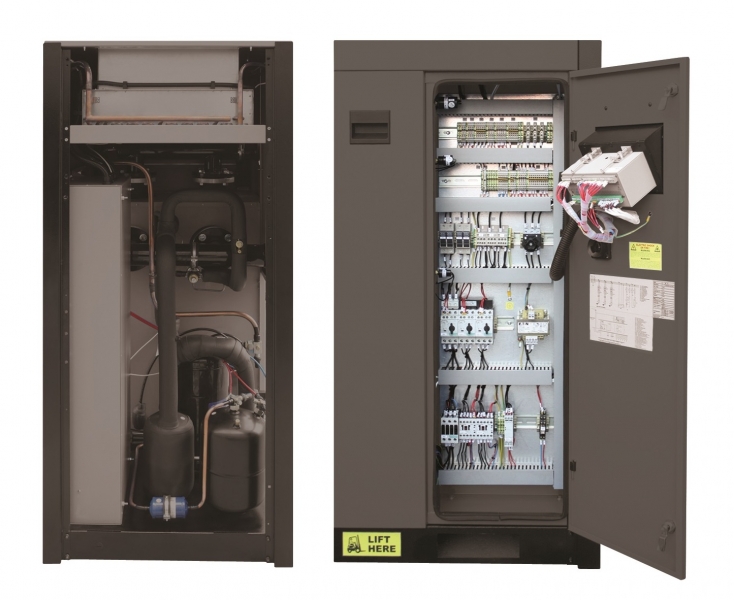

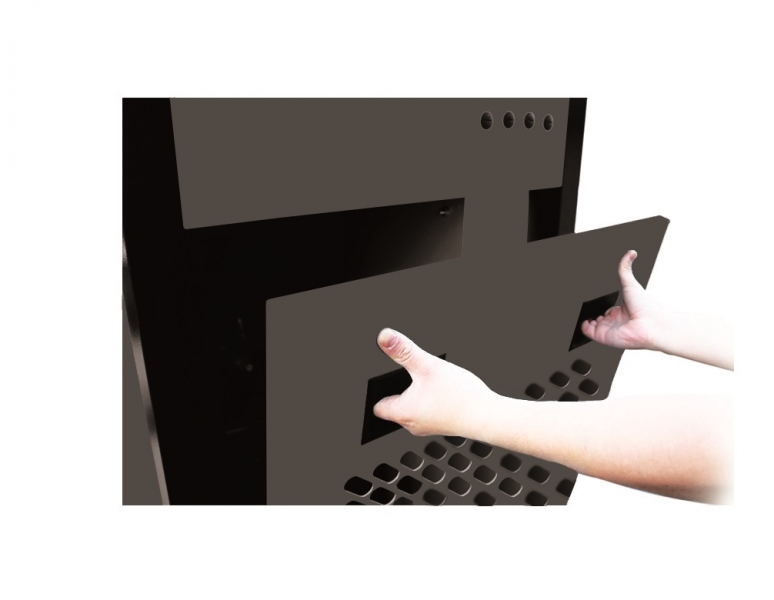

Łatwo zdejmowane panele obudowy umożliwiają szybki dostęp do wewnętrznych komponentów.
Osuszacz zaprojektowany do pracy bezobsługowej w ruchu ciągłym.

Model	Przepływ	Przyłącze	Wymiary mm			Waga
HRD	m3/min	BSP/DN	dł	szer	wys	kg
HRD 10*	0,35	G 1/2″	372	369	706	32
HRD 20*	0,58	G 1/2″	372	369	706	32
HRD 30*	0,83	G 1/2″	372	369	706	32
HRD 35*	1,05	G 1/2″	372	369	706	35
HRD 40*	1,45	G 3/4″	473	453	832	51
HRD 50*	2,17	G 3/4″	473	453	832	53
HRD 60*	2,83	G 3/4″	473	453	832	55
HRD 70*	3,30	G 1 1/2″	553	503	874	78
HRD 80*	4,72	G 1 1/2″	553	503	874	83
HRD 90*	5,90	G 1 1/2″	553	503	874	86
HRD 100*	7,80	G 2″	678	648	1157	160
HRD 110*	9,80	G 2″	678	648	1157	165
HRD 120*	13,8	G 2″	948	728	1370	220
HRD 130*	18,3	G 2″	948	728	1370	230
HRD 140*	21,8	G 3″	948	798	1460	270
HRD 150*	27,1	G 3″	948	798	1460	285
HRD 160*	36,7	G 3″	1163	778	1725	392
HRD 170*	43,7	G 3″	1163	778	1725	410
HRD 180*	52,4	DN100	1397	847	1770	492
HRD 190*	61,6	DN100	1397	847	1770	520
HRD 200*	80,0	DN100	1467	1077	1930	696
HRD 210*	92,0	DN100	1467	1077	1930	718
HRD 220	109,7	DN150	2188	1062	1925	900
HRD 230	123,9	DN150	2188	1062	1925	925
HRD 240	141,6	DN150	2247	1200	2044	975
HRD 250	165,2	DN200	2247	1200	2044	1100
HRD 260	196,7	DN200	2550	1550	2100	1400

* Zintegrowane filtry X i Y
