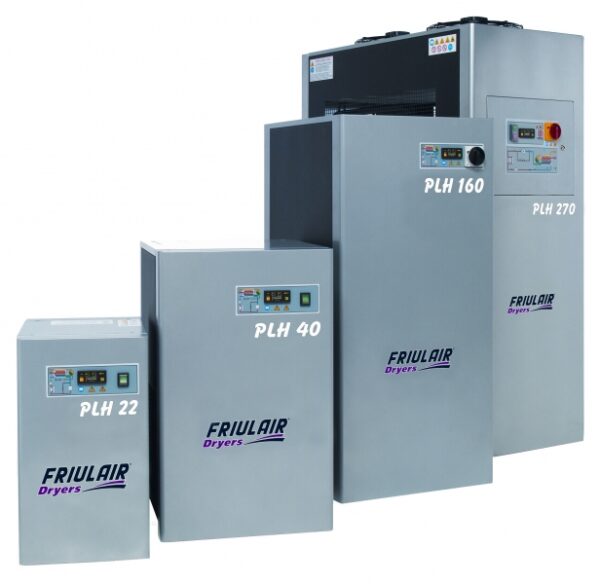

Osuszacze wysokociśnieniowe PLH – do 50 bar
Osuszacze wysokociśnieniowe seria PLH dedykowana jest dla systemów sprężonego powietrza o ciśnieniu do 50 bar.
Opis
Osuszacze wysokociśnieniowe seria PLH dedykowana jest dla systemów sprężonego powietrza o ciśnieniu do 50 bar. Wszystkie elementy osuszacza w tym płytowy lutowany wymiennik ciepła wykonane są z najwyższej jakości materiałów. Układ chłodniczy i kondenser są zaprojektowane w sposób zwiększający wydajność osuszacza, zgodnie z dyrektywą 97/23/CE-PED.
Główne zalety osuszaczy wysokociśnieniowych PLH to:
1. Prosty i ergonomiczny układ elementów osuszacza gwarantuje funkcjonalność i wysoką sprawność;
2. Doskonała końcowa wydajność ze względu na niski spadek ciśnienia i stały ciśnieniowego punktu rosy;
3. Praktyczny i estetyczny projekt osuszacza o trwałym zaokrąglonym profilu obudowy (w modelach PLH 15-330).
Dane Techniczne
| Model | Przepływ | Zasilanie | Przyłącze | Wymiary | Waga | ||
| PLH | m3/h | Ph / V / Fr | BSP | dł*szer*wys (mm) | kg | ||
| PLH 4C | 25 | 1/230/50-60 | 3/8″ | 370 | 515 | 475 | 28 |
| PLH 8C | 45 | 1/230/50-60 | 3/8″ | 370 | 515 | 475 | 29 |
| PLH 12C | 72 | 1/230/50-60 | 3/8″ | 370 | 515 | 475 | 32 |
| PLH 15 | 90 | 1/230/50-60 | 3/4″ | 345 | 420 | 740 | 38 |
| PLH 22 | 135 | 1/230/50 | 3/4″ | 345 | 420 | 740 | 39 |
| PLH 30 | 180 | 1/230/50 | 3/4″ | 485 | 455 | 825 | 50 |
| PLH 40 | 240 | 1/230/50 | 3/4″ | 485 | 455 | 825 | 53 |
| PLH 50 | 315 | 1/230/50 | 1″ | 555 | 580 | 885 | 89 |
| PLH 75 | 450 | 1/230/50 | 1″ | 555 | 580 | 885 | 101 |
| PLH 100 | 615 | 1/230/50 | 1″ | 555 | 580 | 885 | 115 |
| PLH 130 | 810 | 1/230/50 | 1 1/2″ | 725 | 665 | 1105 | 156 |
| PLH 160 | 1008 | 1/230/50 | 1 1/2″ | 665 | 665 | 1105 | 190 |
| PLH 50 – 3 | 315 | 3/400/50 | 1″ | 555 | 580 | 885 | 95 |
| PLH 75 – 3 | 450 | 3/400/50 | 1″ | 555 | 580 | 885 | 107 |
| PLH 100 – 3 | 615 | 3/400/50 | 1″ | 555 | 580 | 885 | 120 |
| PLH 130 – 3 | 810 | 3/400/50 | 1 1/2″ | 665 | 725 | 1105 | 162 |
| PLH 160 – 3 | 1008 | 3/400/50 | 1 1/2″ | 665 | 725 | 1105 | 188 |
| PLH 210 | 1260 | 3/400/50 | 2″ | 790 | 1000 | 1465 | 252 |
| PLH 270 | 1620 | 3/400/50 | 2″ | 790 | 1000 | 1465 | 265 |
| PLH 380 | 2280 | 3/400/50 | 2″ | 790 | 1000 | 1465 | 391 |
| PLH 400 | 2430 | 3/400/50 | DN 80 | 1135 | 1205 | 1745 | 444 |
| PLH 500 | 3030 | 3/400/50 | DN 80 | 1135 | 1205 | 1745 | 461 |
| PLH 660 | 4020 | 3/400/50 | DN 80 | 1135 | 1205 | 1745 | 486 |
| PLH 830 | 5010 | 3/400/50 | DN 80 | 1135 | 1205 | 1745 | 552 |
| PLH 1000 / WC | 6060 | 3/400/50 | DN 80 | 1135 | 1205 | 1745 | 552 |
Specyfikacje techniczne mogą ulegać zmianie
Dane osuszacza odnoszą się do warunków nominalnych:
- temperatura otoczenia 25°C,
- temp. sprężonego powietrza na wlocie 35°C,
- ciśnienie powietrza na wlocie 40 barg,
- ciśnieniowy punkt rosy 3°C.
Maksymalne warunki pracy osuszacza:
- temperatura otoczenia 50°C,
- temp. powietrza na wlocie 60°C,
- ciśnienie powietrza na wlocie 50 barg (45 barg PLH 210 – PLH 1000)
Sterownik:
Wszystkie osuszacze wyposażone są w sterownik elektroniczny.
Sterownik DMC 15 dla modeli PLH 4C – 12C
Sterownik DMC 14 dla modeli PLH 15 – 160
Sterownik DMC 24 dla modeli PLH 210 – 1000
