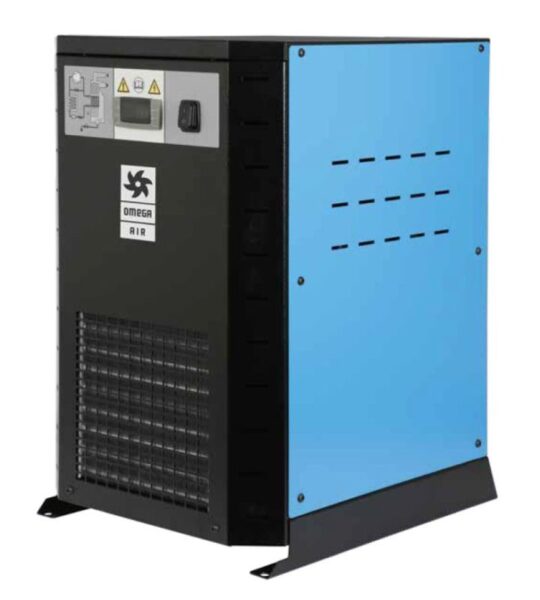

Osuszacze RDP
Osuszacze chłodnicze RDP skutecznie obniżają ciśnieniowy punkt rosy do +3°C, zapewniając suchą i czystą jakość sprężonego powietrza. Dzięki 3-stopniowemu wymiennikowi ciepła oraz zintegrowanemu skraplaczowi urządzenia gwarantują wydajną separację wilgoci. Solidna konstrukcja i łatwość obsługi czynią je niezawodnym rozwiązaniem w zastosowaniach przemysłowych.
- Opis produktu

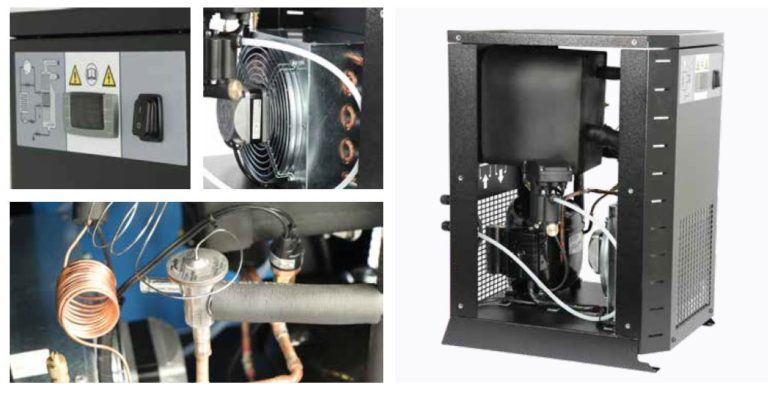

Osuszacze chłodnicze RDP to zaawansowane urządzenia zaprojektowane do skutecznego usuwania wilgoci ze sprężonego powietrza, co pozwala na obniżenie ciśnieniowego punktu rosy do +3°C. Proces osuszania odbywa się w innowacyjnym 3-stopniowym wymienniku ciepła, który gwarantuje wydajną separację wody. W pierwszym etapie gorące i wilgotne powietrze jest schładzane przez zimne powietrze wylotowe, natomiast w kolejnym następuje kondensacja wilgoci w wymienniku powietrze-czynnik chłodniczy. Woda jest skutecznie usuwana z systemu za pomocą zintegrowanego skraplacza, co zapewnia wysoką jakość powietrza wylotowego.
Osuszacze RDP wyróżniają się solidną konstrukcją, która umożliwia niezawodną pracę w warunkach o maksymalnym ciśnieniu do 16 bar i temperaturze wlotowej powietrza do 55°C. Intuicyjny montaż i łatwa obsługa sprawiają, że urządzenia te są idealnym rozwiązaniem do różnorodnych aplikacji przemysłowych, wymagających efektywnego osuszania powietrza.
Osuszacze RDP - zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Dane techniczne | |
Maks. ciśnienie | 16 bar (RDP 20-1900), 14 bar (RDP 2600-13200) |
Maks. temperatura powietrza na wlocie | 55°C |
Ciśnieniowy punkt rosy | 3°C |
Stopień filtracji na wejściu | 1 μm |
Napięcie, częstotliwość | 1/230/50 – 3/400/50 Ph / V / Hz |
Pobór energii | 150-4.700 W |
Zakres przepływów | 20-13200 Nm3/h |
Czynnik chłodniczy | R134a |
Typ chłodzenia | chłodzenie powietrzem |
Dane techniczne:
MODEL |
PRZEPŁYW | ZASILANIE | WYMIARY (mm) | WAGA | POBÓR MOCY | PRZYŁĄCZE BSP-F/DN | ||
Nm3/h | Ph / V / Hz | W | L | H | kg | kW | ||
RDP 20 | 20 | 1/230/50 | 352 | 485 | 499 | 25 | 0,160 / 0,135 | G3/8″ |
RDP 35 | 35 | 1/230/50 | 352 | 485 | 499 | 25 | 0,170 / 0,135 | G3/8″ |
RDP 50 | 50 | 1/230/50 | 352 | 485 | 499 | 26 | 0,20 / 0,18 | G3/4″ |
RDP 75 | 75 | 1/230/50 | 352 | 485 | 499 | 27 | 0,40 / 0,25 | G3/4″ |
RDP 100 | 100 | 1/230/50 | 352 | 485 | 499 | 32 | 0,45 / 0,32 | G3/4″ |
RDP 140 | 140 | 1/230/50 | 356 | 552 | 684 | 50 | 0,50 / 0,38 | G1″ |
RDP 180 | 180 | 1/230/50 | 356 | 552 | 684 | 52 | 0,60 / 0,45 | G1″ |
RDP 235 | 235 | 1/230/50 | 356 | 552 | 684 | 56 | 0,73 / 0,60 | G1″ |
RDP 300 | 300 | 1/230/50 | 495 | 589 | 827 | 84 | 1,0 / 0,7 | G1-1/4″ |
RDP 380 | 380 | 1/230/50 | 495 | 589 | 827 | 90 | 1,1 / 0,8 | G1-1/4″ |
RDP 480 | 480 | 1/230/50 | 495 | 589 | 827 | 99 | 1,2 / 1,0 | G1-1/4″ |
RDP 600 | 600 | 1/230/50 | 491 | 708 | 973 | 110 | 1,3 / 1,1 | G2″ |
RDP 750 | 750 | 3/400/50 | 491 | 708 | 973 | 120 | 2,0 / 1,5 | G2″ |
RDP 950 | 950 | 3/400/50 | 491 | 708 | 973 | 150 | 2,4 / 1,9 | G2″ |
RDP 1150 | 1.150 | 3/400/50 | 662 | 856 | 1534 | 250 | 2,4 / 2,0 | G2-1/2″ |
RDP 1300 | 1.300 | 3/400/50 | 662 | 856 | 1534 | 280 | 2,6 / 2,3 | G2-1/2″ |
RDP 1500 | 1.500 | 3/400/50 | 662 | 856 | 1534 | 290 | 2,7 / 2,4 | G2-1/2″ |
RDP 1900 | 1.900 | 3/400/50 | 662 | 856 | 1534 | 310 | 3,8 / 3,4 | G2-1/2″ |
RDP 2.600 | 2.600 | 3/400/50 | 870 | 1502 | 1888 | 500 | 8,0 / 3,6 | DN100 |
RDP 3.400 | 3.400 | 3/400/50 | 870 | 1502 | 1888 | 550 | 9,0 / 4,4 | DN100 |
RDP 4.400 | 4.400 | 3/400/50 | 1522 | 1307 | 1995 | 767 | 12,0 / 5,6 | DN125 |
RDP 5.400 | 5.400 | 3/400/50 | 1522 | 1307 | 1995 | 787 | 18,0 / 7,6 | DN125 |
RDP 6.600 | 6.600 | 3/400/50 | 1628 | 1367 | 1897 | 920 | 20,0 / 8,5 | DN150 |
RDP 7.200 | 7.200 | 3/400/50 | 1603 | 1944 | 1864 | 1200 | 23,0 / 9,4 | DN150 |
RDP 8.800 | 8.800 | 3/400/50 | 1659 | 2070 | 1968 | 1237 | 26,3 / 13,2 | DN200 |
RDP 10.800 | 10.800 | 3/400/50 | 1579 | 1945 | 1872 | 1350 | 30,6 / 16,2 | DN200 |
RDP 13.200 | 13.200 | 3/400/50 | 1808 | 2599 | 2000 | 1443 | 32,5 / 21,3 | DN200 |
WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE | |||||||||||||||||
CIŚNIENIE OPERACYJNE (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
Współczynnik korygujący | 0,39 | 0,6 | 0,77 | 0,86 | 0,93 | 1 | 1,05 | 1,1 | 1,14 | 1,18 | 1,21 | 1,24 | 1,27 | 1,3 | 1,32 |
WSPÓŁCZYNNIKI KORYGUJĄCE – PUNKT ROSY | ||||||
TEMPERATURA (°C) | 3 | 5 | 7 | 10 | ||
Współczynnik korygujący | 1 | 1,1 | 1,21 | 1,39 |
WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA NA WLOCIE | |||||||||
TEMPERATURA (°C) | ≤25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
Współczynnik korygujący | 1,2 | 1,12 | 1 | 0,83 | 0,69 | 0,59 | 0,5 |
WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA OTOCZENIA | |||||||
TEMPERATURA (°C) | ≤25 | 30 | 35 | 40 | 45 | ||
Współczynnik korygujący | 1 | 0,96 | 0,9 | 0,82 | 0,72 |
