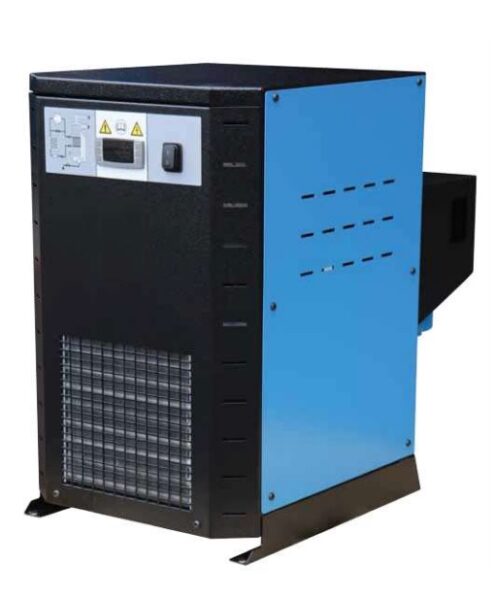

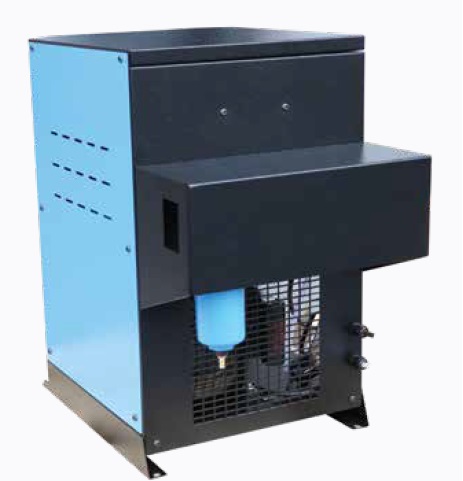

Osuszacze RDF

Osuszacze RDF to wydajne urządzenia do usuwania wilgoci ze sprężonego powietrza, wyposażone w filtry i 3-stopniowy wymiennik ciepła. Osiągają ciśnieniowy punkt rosy +5°C i pracują przy maksymalnym ciśnieniu 14 bar. Ich kompaktowa konstrukcja i niski pobór energii zapewniają niezawodność oraz prosty serwis.

Osuszacze RDF to niezawodne urządzenia zaprojektowane z myślą o skutecznym usuwaniu wilgoci ze sprężonego powietrza. Dzięki zastosowaniu zaawansowanego 3-stopniowego wymiennika ciepła, proces osuszania przebiega szybko i efektywnie. Dodatkowo, wbudowane filtry sprężonego powietrza gwarantują wysoką czystość medium. Osuszacze RDF zostały wykonane z materiałów nadających się do recyklingu, co czyni je przyjaznymi dla środowiska.

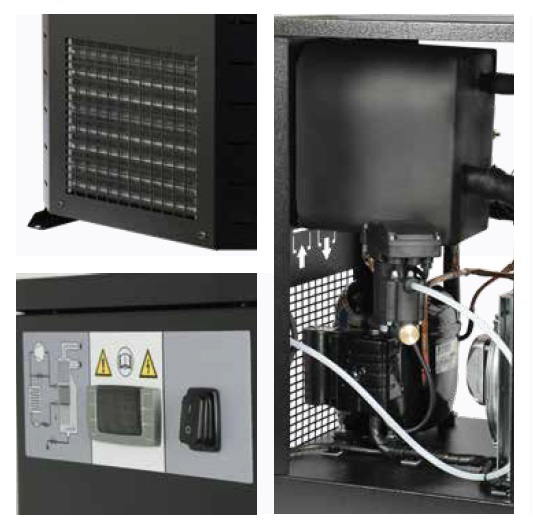

Urządzenia charakteryzują się kompaktowym rozmiarem oraz optymalnym układem komponentów, co ułatwia montaż i serwis. Osiągają ciśnieniowy punkt rosy na poziomie +5°C, a ich maksymalne ciśnienie operacyjne wynosi 14 bar. Dzięki niskiemu poborowi energii (150-940 W) i niezawodnej pracy, osuszacze RDF są doskonałym wyborem dla różnorodnych zastosowań przemysłowych. Wykorzystują czynnik chłodniczy R134a i są chłodzone powietrzem, co dodatkowo zwiększa ich efektywność oraz trwałość.

Osuszacze RDF - zastosowania

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

Uzdatnianie i filtracja

Dane techniczne
Ciśnienie operacyjne	max. 14 bar
Zakres temperatur na wlocie	1-45 °C
Ciśnieniowy punkt rosy	5°C
Pobór energii	150-940 W
Zakres przepływów	20-235 Nm³/h
Czynnik chłodniczy	R134a
Typ chłodzenia	chłodzenie powietrzem

Dane techniczne

Model	Przepływ	Zasilanie	Wymiary [mm]			Pobór mocy	Przyłącze	Filtr
Model	m3/h	Ph/V/Hz	W	L	H	W	Przyłącze	Filtr
RDF 20	20	1/230/50	358	358	604	150	G 3/8” BSP-F	AF 0056
RDF 35	35	1/230/50	358	358	604	150	G 3/8” BSP-F	AF 0056
RDF 50	50	1/230/50	358	358	604	180	G 3/4” BSP-F	AF 0106
RDF 75	75	1/230/50	358	358	604	250	G 3/4” BSP-F	AF 0106
RDF 100	100	1/230/50	358	358	604	360	G 3/4” BSP-F	AF 0106
RDF 140	140	1/230/50	486	486	904	460	G 1” BSP-F	AF 0186
RDF 180	180	1/230/50	486	486	904	590	G 1” BSP-F	AF 0306
RDF 235	235	1/230/50	486	486	904	840	G 1” BSP-F	AF 0306

WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
Ciśnienie operacyjne (bar)	4	5	6	7	8	10	12	14	16
Współczynnik korygujący	0,77	0,86	0,93	1	1,05	1,14	1,21	1,27	1,32

WSPÓŁCZYNNIKI KORYGUJĄCE – PUNKT ROSY
Temperatura [°C]	3	5	7	10
Współczynnik korygujący	0,9	1	1,1	1,26

WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA NA WLOCIE
Temperatura [°C]	≤ 25	30	35	40	45	50	55
Współczynnik korygujący	1,2	1,12	1	0,83	0,69	0,59	0,5

WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA OTOCZENIA
Temperatura [°C]	≤25	30	35	40	45
Współczynnik korygujący	1	0,96	0,9	0,82	0,72
