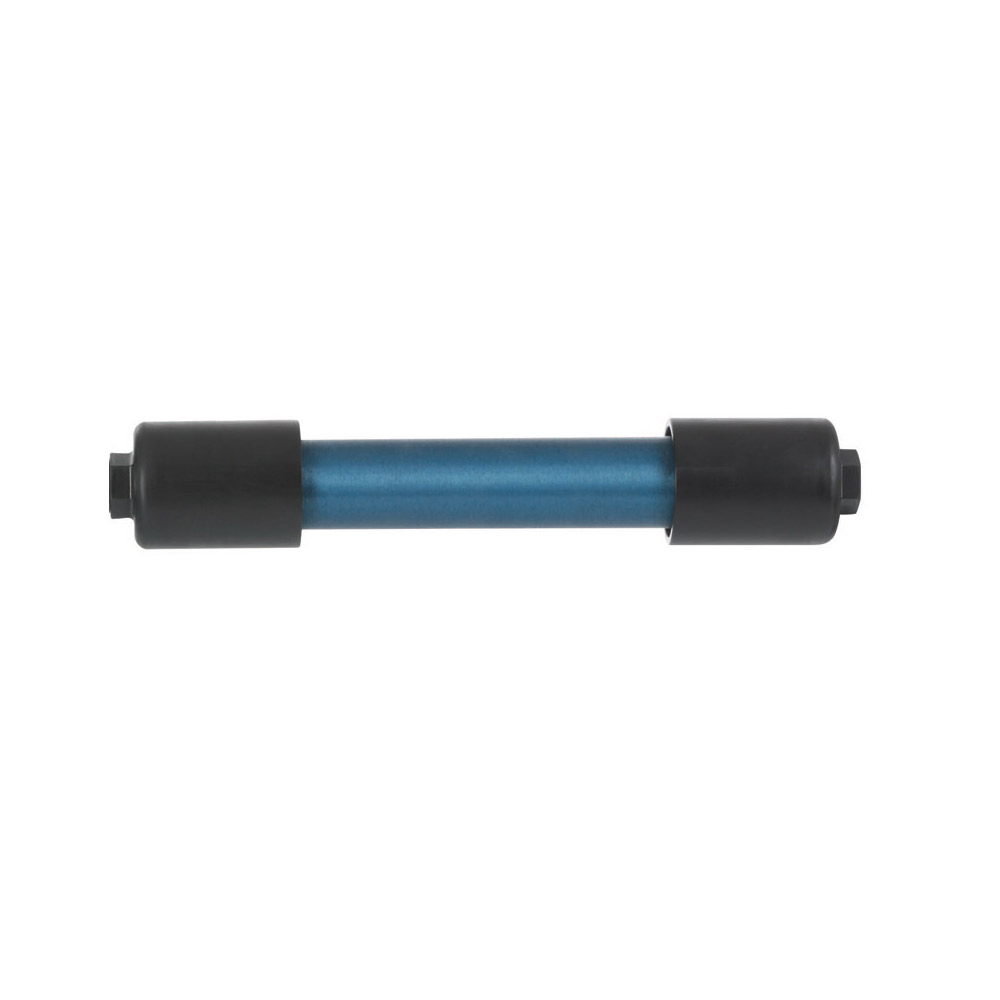

Osuszacze membranowe MT Plus
Osuszacze membranowe to kompaktowe rozwiązanie do niewielkich przepływów. Dzięki niemu możemy osiągnąć ciśnieniowy punkt rosy do -40°C. Osuszacze membranowe nie wymajagą serwisu, są praktycznie bezobsługowe i zapewniają nam redukcję wilgoci na poziomie do 99%.
Opis
Woda lub wilgoć w sprężonym powietrzu może uszkadzać systemy, maszyny i sterowanie pneumatyczne, dlatego tak ważne jest odpowiednie przygotowanie sprężonego powietrza do dalszej pracy.
Osuszacze membranowe to najbardziej kompaktowe rozwiązanie na rynku. Osuszacze te nie wymagają zasilania z prądu i są praktycznie bezobsługowe. Dzięki małym wymiarom są świetnym rozwiązaniem w przypadku zastosowań mobilnych jak i stacjonarnych, m.in w gabinetach dentystycznych, na analizatorze czy na maszynie drukarskiej w hali produkcyjnej.
Zalety, aplikacje i charakterystyka.
Zalety:
- Łatwa i szybka instalacja
- Brak ruchomych części czyli brak zużycia
- Najłatwiejsza i najtańsza konserwacja – tylko wymiana filtra
- Niskie zapotrzebowanie na powietrze przedmuchujące
- Ekonomiczna koncepcja dla mniejszych przepływów powietrza
- Solidna i trwała konstrukcja
- Szybki czas reakcji
- Brak konieczności odprowadzania kondensatu
- Brak redukcji zawartości tlenu
- Może być stosowany w obszarach zagrożonych wybuchem
- Nie wymaga zasilania elektrycznego
- Dowolna pozycja montażowa
- Możliwa praca ciągła
- Cicha praca
Aplikacje:
- Powietrze instrumentalne
- Powietrze laboratoryjne
- Analizatory
- Generatory azotu
- Zastosowania laserowe
- Systemy malarskie
- Systemy CNC
- Inne
Charakterystyka:
- Przepływ: od 1 m3/h – do 60 m3/h
- Ciśnieniowy punkt rosy: – 40°C
- Ciśnienie: maks. 10 bar.
- Różnica ciśnień: ~ 0,2 bar
- Temperatura pracy: do 60 ° C
- Medium: sprężone powietrze i gaz
Dane techniczne:
| REDUKCJA PUNKTU ROSY | 20°C | 32°C | 55°C | 75°C | |||
| ZUŻYCIE SPRĘŻONEGO POWIETRZA | 10% | 14% | 21% | 29% | |||
| REDUKCJA WILGOCI | 69,70% | 88,70% | 98% | 99% | |||
| TYP | PRZEPŁYW | PRZEPŁYW | PRZEPŁYW | PRZEPŁYW | WYMIARY | ||
| m3/h | m3/h | m3/h | m3/h | DŁUGOŚĆ [mm] | ŚREDNICA [mm] | PRZYŁĄCZE | |
| MT 50 | 3 | 2,16 | 1,44 | 1,02 | 224 | 58,4 | 1/4″ |
| MT 100 | 6 | 4,26 | 2,82 | 2,04 | 325 | 58,4 | 1/4″ |
| MT 1500 | 9 | 6,42 | 4,26 | 3,06 | 427 | 58,4 | 1/4″ |
| MT 200 | 12 | 8,52 | 5,7 | 4,14 | 503 | 58,4 | 1/4″ |
| MT 300 | 18 | 12,78 | 8,52 | 6,18 | 312 | 81,3 | 1/2″ |
| MT 400 | 24 | 17,04 | 11,34 | 8,22 | 376 | 81,3 | 1/2″ |
| MT 600 | 36 | 25,62 | 17,64 | 12,36 | 465 | 81,3 | 1/2″ |
| MT 800 | 48 | 34,14 | 22,74 | 16,44 | 592 | 81,3 | 1/2″ |
| MT 1050 | 63 | 44,82 | 29,82 | 21,6 | 411 | 109,2 | 1/2″ |
| MT 1500 | 90 | 67,2 | 43,8 | 31,08 | 551 | 124 | 1/2″ |
| MT 2050 | 123 | 91,8 | 58,8 | 62,6 | 627 | 124 | 1/2″ |
| MT 3000 | 180 | 128,1 | 85,5 | 61,5 | 607 | 150 | 1″ |
| WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE | |||||||||
| CIŚNIENIE OPERACYJNE (bar) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| WSPÓŁCZYNNIK KORYGUJĄCY | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,5 | 1,8 | 1,9 | 2,2 |
Charakterystyka działania ouszacza membranowego:

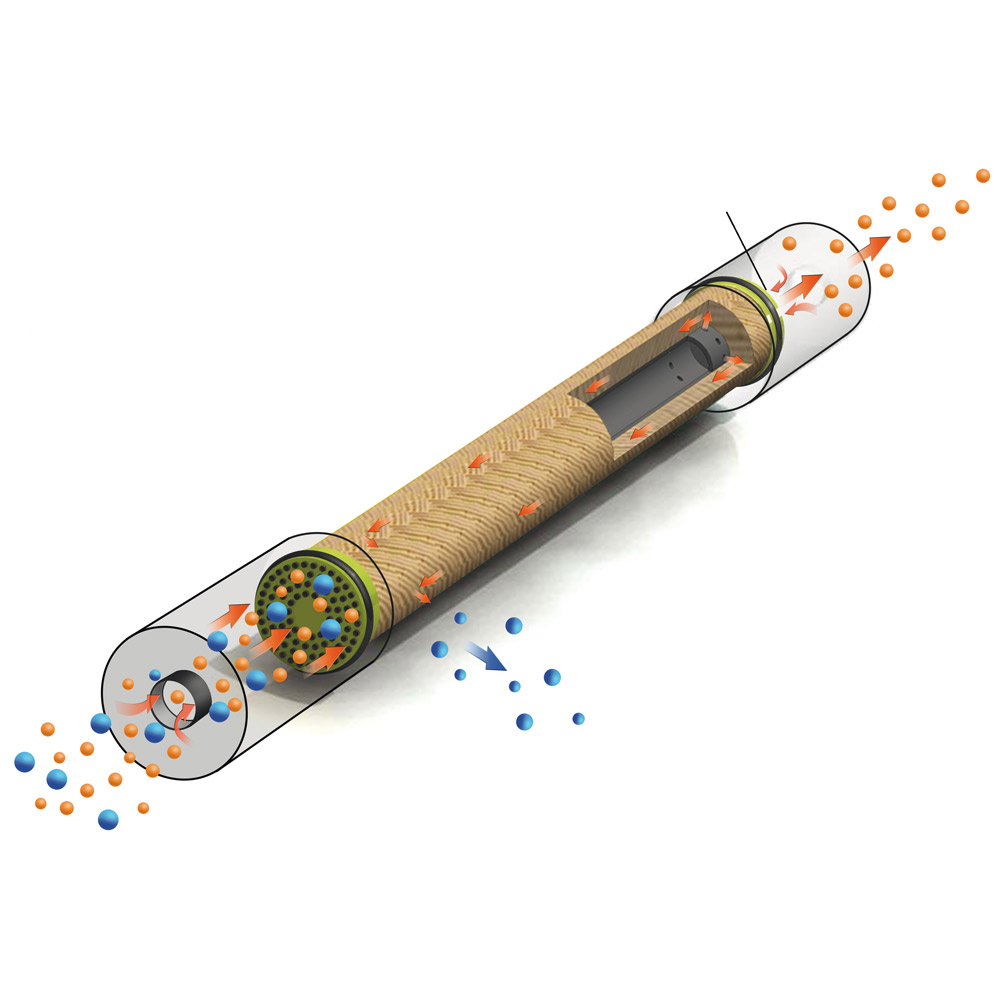

Sprężone powietrze wpływa do osuszacza i jest kierowane do elementu membranowego. Wciąż wilgotne sprężone powietrze przepływa następnie przez selektywne wnętrze membran kapilarnych. Powietrze regeneracyjne jest w sposób ciągły kierowane z powrotem wzdłuż zewnętrznych ścian elementu membranowego w celu osuszenia. Za pomocą specjalnego otworu dyszy jest uwalniane do ciśnienia atmosferycznego. Dzięki tej ekspansji powietrze przedmuchujące jest teraz znacznie bardziej suche, ponieważ wilgoć jest rozprowadzana w większej rozszerzonej objętości. W tym procesie osuszone powietrze regeneracyjne przepływa na zewnątrz membrany.
Dwa strumienie powietrza, oddzielone tylko ścianką membrany o różnej zawartości wilgoci, przechodzą przez element membrany w konfiguracji przeciwprądowej. Ze względu na różną zawartość wilgoci, wilgoć zawarta w sprężonym powietrzu dyfunduje do powietrza regeneracyjnego. Osuszone powietrze kierowane jest do otworu wylotowego osuszacza.

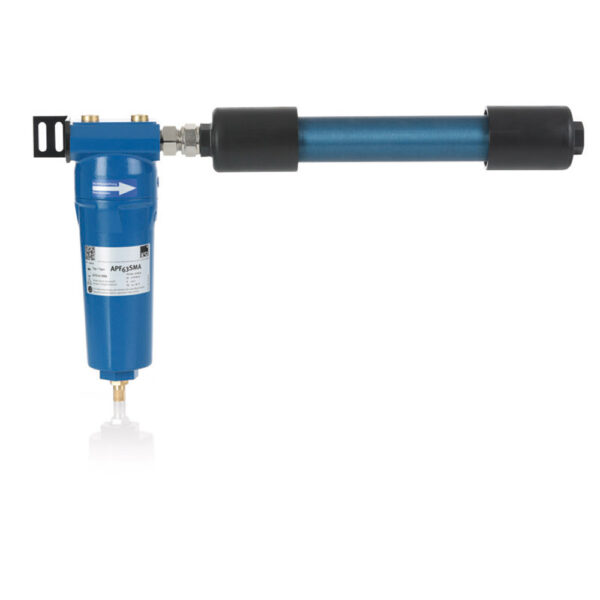

Filtracja 0,01 mikrona przed membraną jest absolutnie konieczna! W wersji ECOTROC® MT PLUS firma KSI dostarcza rozwiązanie systemowe dla osuszacza membranowego w połączeniu z odpowiednim filtrem wstępnym ECOCLEAN® SMA i wspornikiem ściennym. Połączenie może być wykonane w wersji pionowej lub poziomej.
Typowe punkty rosy na wylocie ECOTROC® MT
- Punkty rosy od + 0 ° C do + 6 ° C są zazwyczaj osiągane przez osuszacze chłodnicze. Ta aplikacja jest powszechnie stosowana w operacjach przemysłowych.
- Punkty rosy od -20 ° C są często wymagane w przypadku medycznego sprężonego powietrza lub powietrza procesowego.
- Punkt rosy od -40°C wskazuje na wysokiej jakości powietrze instrumentalne.
Wersja ECOTROC® MT PLUS to systemowe rozwiązanie osuszacza membranowego połączone z odpowiednim filtrem wstępnym KSI ECOCLEAN® SMA i wspornikiem ściennym. Połączenie może być wykonane w wersji pionowej lub poziomej.
