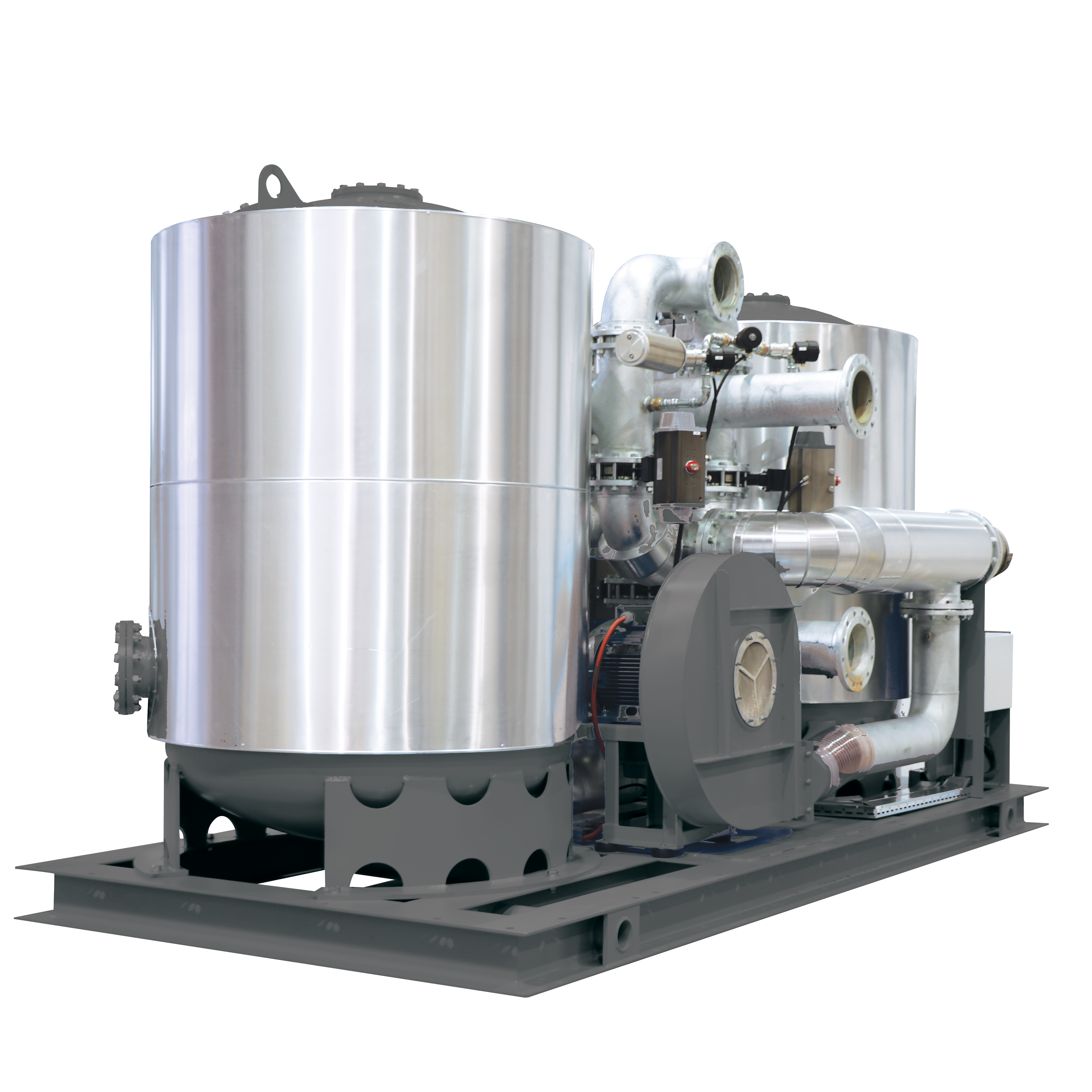

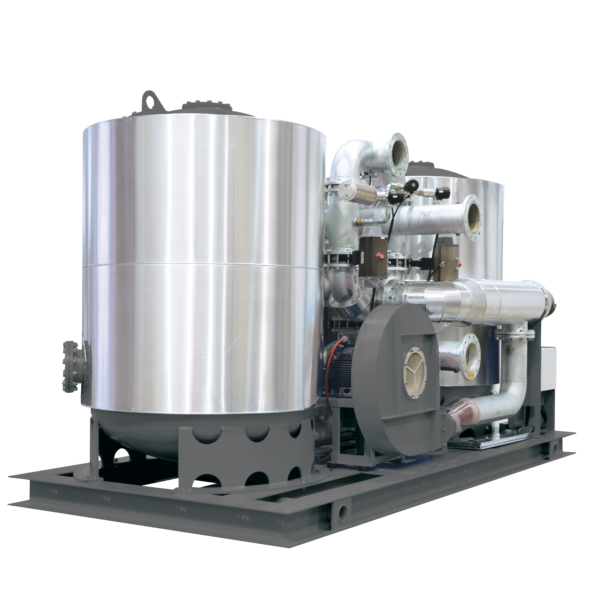

Osuszacze adsorpcyjne R-DRY BVA
Osuszacze adsorpcyjne regenerowane na gorąco w próżni powietrzem z otoczenia, odpowiednie do ciśnienia wlotowego do 11 bar i przepływu do 20 220 m3/h.
Opis
Osuszacze adsorpcyjne z serii B-DRY zostały zaprojektowane tak by odseparowywać wodę od sprężonego powietrze w trybie ciągłym, jednocześnie obniżając ciśnieniowy punkt rosy do -40 °C . Osuszacze R-DRY BVA są zbudowane z dwóch, naprzemiennie działających kolumn. Proces adsorpcji odbywa się pod ciśnieniem w pierwszej z kolumn. W tym samym czasie druga kolumna podlega regeneracji (ogrzane powietrze z otoczenia + powietrze z otoczenia w trybie próżni do chłodzenia). Dzięki zastosowaniu regeneracji w trybie próżni osuszacze serii BVA nie zużywają sprężonego powietrza.
Charakterystyka
- ciśnienie operacyjne: 4-11 bar
- zakres temperatur na wlocie: 1,5-42,5 oC
- ciśnieniowy punkt rosy: -40 °C
- zakres przepływów: 390 do 20200 Nm3/h
- średnie zużycie sprężonego powietrza: 0 %
Dane Techniczne

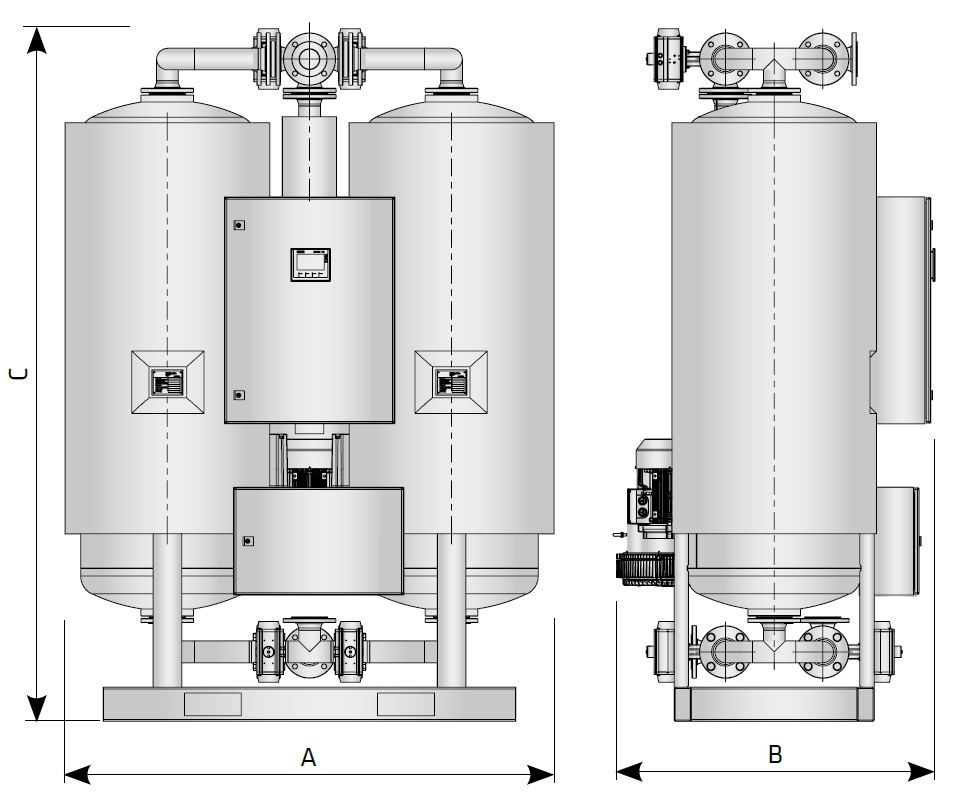

| Model | Przyłącze | Przepływ nominalny [Nm3/h] | Wymiary [mm] | Moc dmuchawy | Moc grzałki | Waga | Element filtracyjny | ||
| Wlot | A | B | C | kW | kW | kg | |||
| R-DRY 400 BVA | DN50 | 390 | 1200 | 850 | 2250 | 1,3 | 3,5 | 1000 | AF 0476 |
| R-DRY 600 BVA | DN50 | 590 | 1500 | 900 | 2350 | 1,6 | 5,5 | 1400 | AF 0706 |
| R-DRY 780 BVA | DN50 | 780 | 1750 | 1000 | 2450 | 1,6 | 7 | 1800 | AF 0706 |
| R-DRY 1000 BVA | DN50 | 930 | 1750 | 1250 | 2450 | 1,6 | 8 | 1900 | AF 0946 |
| R-DRY 1200 BVA | DN80 | 1150 | 1900 | 1100 | 2450 | 1,6 | 10 | 2200 | AF 1506 |
| R-DRY 1600 BVA | DN80 | 1600 | 1900 | 1350 | 2500 | 4 | 14 | 2600 | AF 1756 |
| R-DRY 2000 BVA | DN100 | 1950 | 220 | 1150 | 2600 | 4 | 17 | 3400 | AF 2006 |
| R-DRY 2500 BVA | DN100 | 2530 | 2350 | 1150 | 2750 | 7,5 | 22 | 3800 | AF 2406 |
| R-DRY 3000 BVA | DN100 | 2990 | 2500 | 1150 | 2750 | 8,5 | 26 | 4000 | BF 300 |
| R-DRY 3600 BVA | DN100 | 3680 | 2800 | 1350 | 2850 | 8,5 | 32 | 4800 | BF 450 |
| R-DRY 4100 BVA | DN125 | 4100 | 3000 | 1350 | 2850 | 8,5 | 35 | 5100 | BF 450 |
| R-DRY 5000 BVA | DN125 | 4990 | 3200 | 1450 | 2950 | 15 | 45 | 5900 | BF 600 |
| R-DRY 6500 BVA | DN150 | 6550 | 3520 | 1750 | 3050 | 15 | 56 | 7200 | BF 900 |
| R-DRY 7700 BVA | DN150 | 7700 | 3700 | 2000 | 3100 | 15 | 70 | 7900 | BF 900 |
| R-DRY 10000 BVA | DN200 | 10250 | 4300 | 200 | 3550 | 22 | 95 | 1200 | BF 1200 |
| R-DRY 12000 BVA | DN200 | 11700 | 4400 | 2500 | 3550 | – | – | 14200 | BF 1200 |
| R-DRY 14000 BVA | DN200 | 14800 | 4800 | 2600 | 3650 | – | – | 16800 | BF 1500 |
| R-DRY 16000 BVA | DN200 | 16000 | 5000 | 3200 | 3650 | – | – | 18500 | BF 1800 |
| R-DRY 18000 BVA | DN250 | 18200 | 5200 | 3500 | 4200 | – | – | 20000 | BF 1800 |
| R-DRY 20000 BVA | DN250 | 20200 | 6000 | 3500 | 4350 | – | – | 23000 | BF 2500 |
| CHARAKTERYSTYKA | |
| ZAKRES CIŚNIEŃ OPERACYJNYCH | 4-11 bar |
| ZAKRES TEMPERATUR PRACY | +1,5 °C do +42,5°C |
| CIŚNIENIOWY PUNKT ROSY | -40 °C |
| KLASA OCHRONY | IP 54 |
| FILTRACJA NA WLOCIE* | 0,01 micr |
| FILTRACJA NA WYLOCIE | 1 micr |

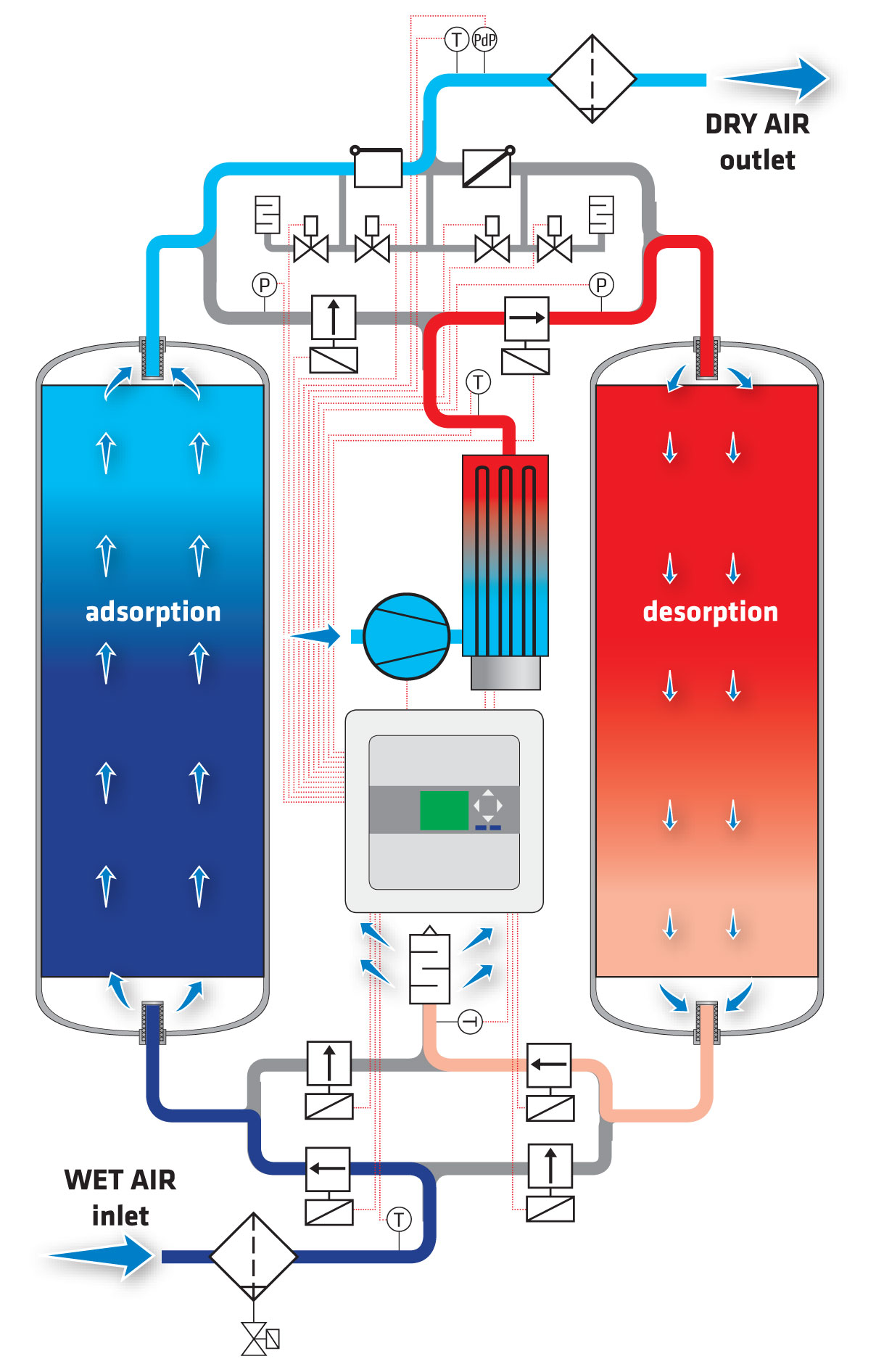

Schemat działania:
| WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE | ||||||||
| CIŚNIENIE OPERACYJNE (bar) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| WSPÓŁCZYNNIK KORYGUJĄCY | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,5 |
| WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA | |||||
| TEMPERATURA NA WLOCIE [°C] | 25 | 30 | 35 | 40 | 42,5 |
| WSPÓŁCZYNNIK KORYGUJĄCY | 1 | 1 | 1 | 0,7 | 0,52 |
