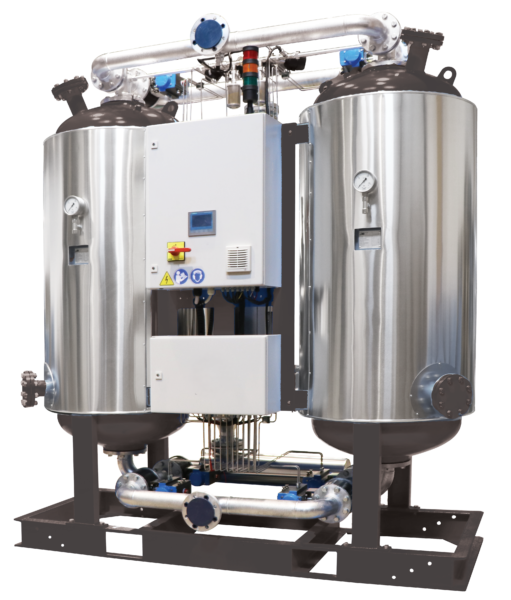

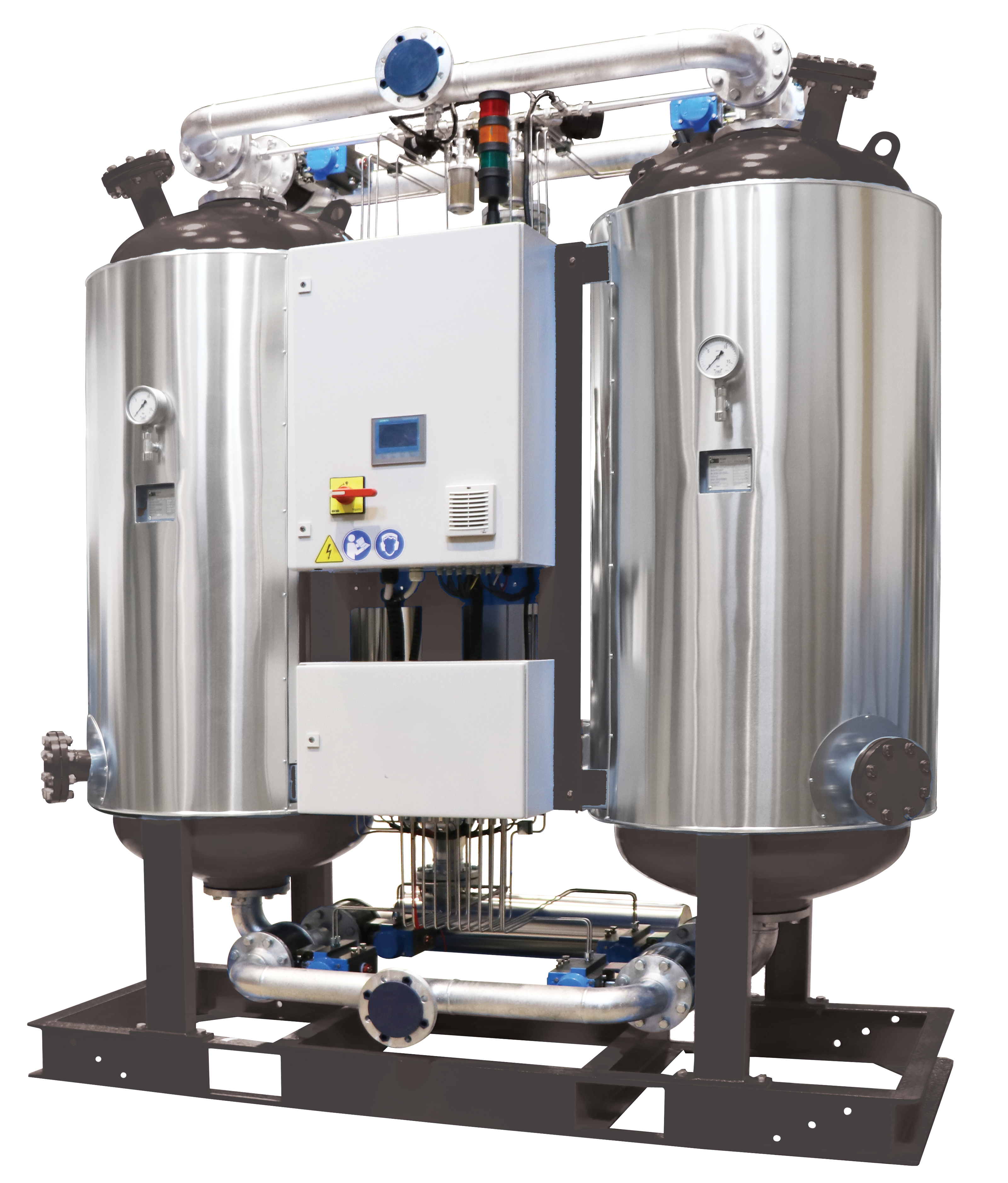

Osuszacze adsorpcyjne R-DRY BP

Osuszacze adsorpcyjne regenerowane na gorąco z przedmuchem sprężonym powietrzem, odpowiednie do ciśnienia wlotowego do 11 bar i przepływu do 20 200 m³/h.

Opis

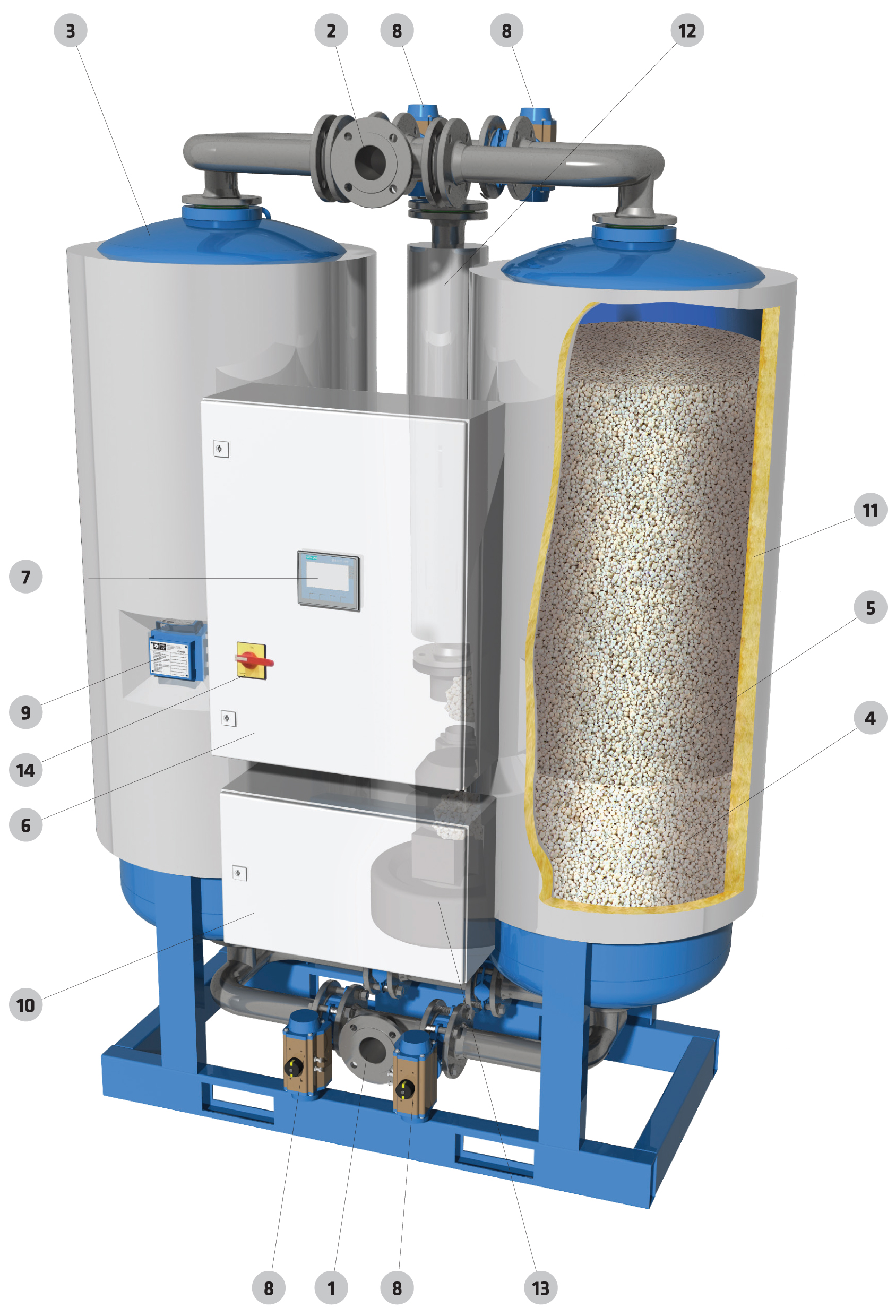

Osuszacze adsorpcyjne z serii B-DRY BP przeznaczone zostały do separacji wilgoci ze sprężonego powietrza jednocześnie obniżając ciśnieniowy punkt rosy w całym systemie sprężonego powietrza. Osuszacze R-DRY BP są zbudowane z dwóch kolumn działających na przemian. Proces adsorpcji odbywa się pod ciśnieniem w pierwszej z kolumn. W tym samym czasie druga kolumna podlega regeneracji (ogrzane powietrze z otoczenia + rozprężone przedmuchanie suchym sprężonym powietrzem do chłodzenia). Osuszacze serii R-DRY BP są odpowiednie do zastosowań, w których wymagany jest niski ciśnieniowy punkt rosy w cieplejszych i bardziej wilgotnych warunkach otoczenia oraz tam gdzie do etapu chłodzenia złoża można wykorzystać sprężone powietrze.

Charakterystyka

ciśnienie operacyjne: 4-11 bar
zakres temperatur na wlocie: 1,5-42,5 oC
ciśnieniowy punkt rosy: -40 °C
zakres przepływów: 390 do 22200 Nm3/h
średnie zużycie sprężonego powietrza: 2-3%

Dane techniczne

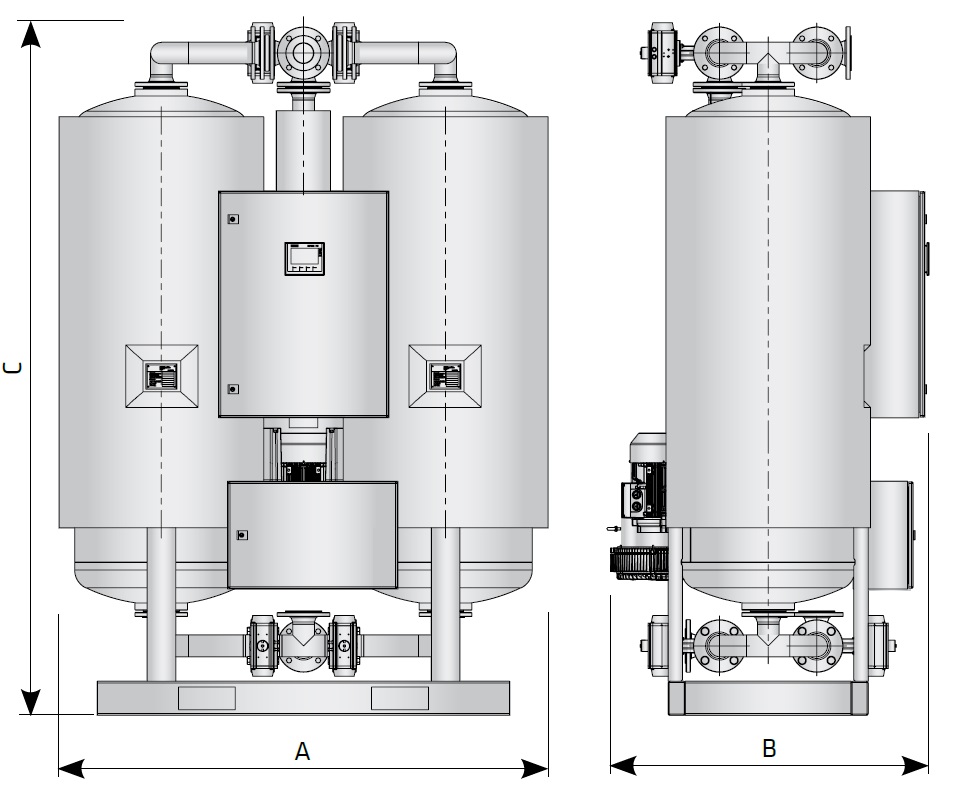

Model	Przyłącze	Przepływ nominalny [Nm³/h]	Wymiary [mm]			Moc dmuchawy	Moc grzałki	Waga	Element filtracyjny
Model	Przyłącze	Wlot	A	B	C	kW	kW	kg	Element filtracyjny
R-DRY 400 BP	DN50	390	1200	850	2250	1,3	3,5	1000	AF 0476
R-DRY 600 BP	DN50	590	1500	900	2350	1,6	5,5	1400	AF 0706
R-DRY 780 BP	DN50	780	1750	1000	2450	1,6	7	1800	AF 0706
R-DRY 1000 BP	DN50	930	1750	1250	2450	1,6	8	1900	AF 0946
R-DRY 1200 BP	DN80	1150	1900	1100	2450	1,6	10	2200	AF 1506
R-DRY 1600 BP	DN80	1600	1900	1350	2500	4	14	2600	AF 1756
R-DRY 2000 BP	DN100	1950	220	1150	2600	4	17	3400	AF 2006
R-DRY 2500 BP	DN100	2530	2350	1150	2750	7,5	22	3800	AF 2406
R-DRY 3000 BP	DN100	2990	2500	1150	2750	8,5	26	4000	BF 300
R-DRY 3600 BP	DN100	3680	2800	1350	2850	8,5	32	4800	BF 450
R-DRY 4100 BP	DN125	4100	3000	1350	2850	8,5	35	5100	BF 450
R-DRY 5000 BP	DN125	4990	3200	1450	2950	15	45	5900	BF 600
R-DRY 6500 BP	DN150	6550	3520	1750	3050	15	56	7200	BF 900
R-DRY 7700 BP	DN150	7700	3700	2000	3100	15	70	7900	BF 900
R-DRY 10000 BP	DN200	10250	4300	200	3550	22	95	1200	BF 1200
R-DRY 12000 BP	DN200	11700	4400	2500	3550	–	–	14200	BF 1200
R-DRY 14000 BP	DN200	14800	4800	2600	3650	–	–	16800	BF 1500
R-DRY 16000 BP	DN200	16000	5000	3200	3650	–	–	18500	BF 1800
R-DRY 18000 BP	DN250	18200	5200	3500	4200	–	–	20000	BF 1800
R-DRY 20000 BP	DN250	20200	6000	3500	4350	–	–	23000	BF 2500

CHARAKTERYSTYKA
ZAKRES CIŚNIEŃ OPERACYJNYCH	4-11 bar
ZAKRES TEMPERATUR PRACY	+1,5 °C to +42,5°C
CIŚNIENIOWY PUNKT ROSY	-40 °C
KLASA OCHRONY	IP 54
FILTRACJA NA WLOCIE	0,01 micr
FILTRACJA NA WYLOCIE	1 micr
WARUNKI SSANIA DMUCHAWY	Max 50 °C, 35 % RH

WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
CIŚNIENIE OPERACYJNE (bar)	4	5	6	7	8	9	10	11
WSPÓŁCZYNNIK KORYGUJĄCY	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5

WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA
TEMPERATURA NA WLOCIE [°C]	25	30	35	40	42,5
WSPÓŁCZYNNIK KORYGUJĄCY	1	1	1	0,7	0,52
