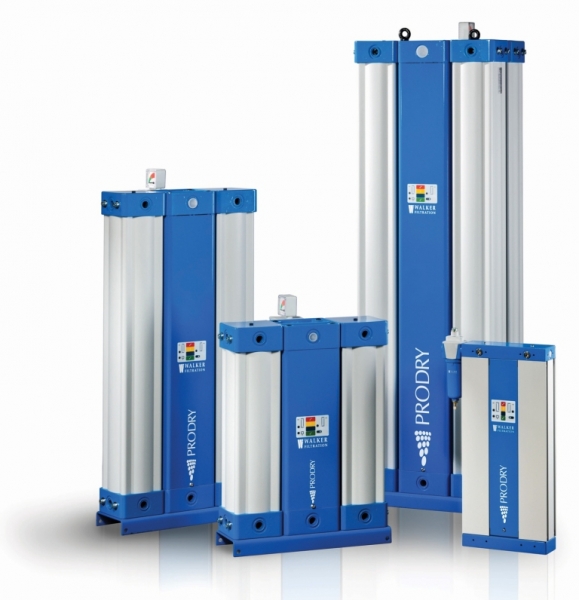

Osuszacze adsorpcyjne ProDry regenerowane na zimno – kompakt

Osuszacze adsorpcyjne sprężonego powietrza serii ProDry zostały zaprojektowane w celu zapewnienia stałegodopływu suchego i czystego powietrza do punktu odbioru. Osuszacze ProDry stanowią niezawodne wyposażenie zakładów w ramach wszystkich sektorów przemysłowych i wielu procesów przemysłowych.

Osuszacze adsorpcyjne ProDry wyposażone są w szereg funkcji, w tym inteligentny procesor elektroniczny do zarządzania cyklami  pracy osuszacza i systemem odprowadzenia kondensatu poprzez interfejs komputera. W standardzie osuszacze posiadają również filtr dokładny odolejający, rózne zakresy ciśnienieniowego punktu rosy, spełniające najwyższe standardy określone w normie ISO 8573:1.

Osuszacze tego typu są powszechnie stosowane przemyśle samochodowym, energetycznym, farmaceutycznym, malowanie natryskowe, powietrze instrumentalne, powietrze ogólnego użytku i wielu innych aplikacji.

Dane techniczne

Specyfikacje techniczne mogą ulegać zmianie.
Opcje: sterowanie cyklem pracy zależne od punktu rosy.
Parametry obliczeniowe zgodnie z ISO7183
Temperatura na wlocie: 35oC
Ciśnienie robocze: 7 bar
Maksymalne ciśnienie robocze: 16 bar
Maksymalna temperatura robocza: 50oC
Maksymalna temperatura na wlocie: 50oC
Ciśnieniowy punkt rosy: -40oC

Charakterystyka osuszacza:

• Możiwość instalacji w dowolnym miejscu
• Spełnia najwyższe wymagania w zakresie PED & norm Unie Europejskiej
• Dostępne warianty zasilania elektrycznego i napięcia
• Kolumny osuszacza wykonane z ekstrudowanego aluminium malowane i zabezpieczone przed korozją
• Demontowalny panel przedni ułatwiający dostęp dla serwisu
• Standardowy sterownik zawiera opcjonalny system zarządzania energią, który działa w połączeniu z dedykowanymi sprężarkami
• Inteligentny procesor elektroniczny
• Łatwy i efektywny w utrzymaniu
• Wkłady adsorpcyjne zabezpieczone sprężyną w celu zabezpiczenia przed ścieraniem się złoża w trakcie pracy
• Wkłady zaprojektowane, aby umożliwić wizualną ocenę stanu adsorbentu
• Wewnętrzny tłumik redukujący hałas podczas dekompresji
• Możliwość montażu na ścianie (modele PD004-PD035) oraz integracji poziomej (wszystkie modele)

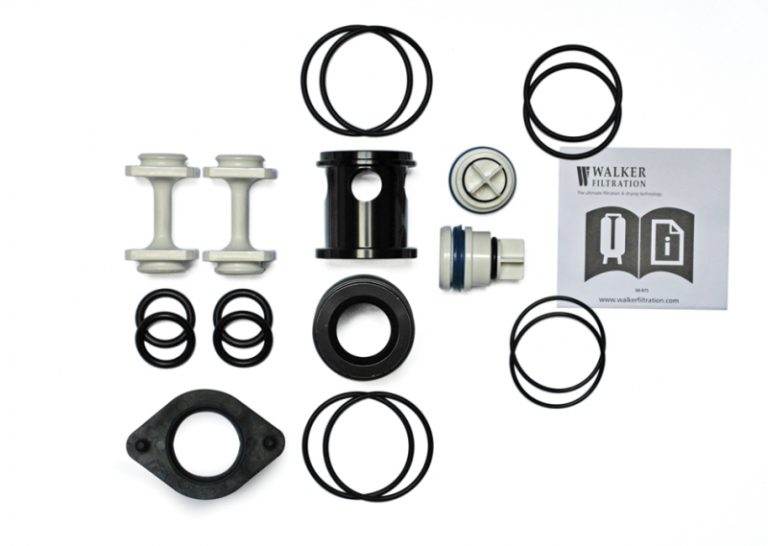

• Minimalna ilość części serwisowych

Zalety osuszacza:

• Niskie koszty eksploatacji
  Osuszacze wysokiej sprawności Pro Dry Walker Filtration zapewniają szereg korzyści finansowych wynikających z oszczędności enegii uzykiwanych dzięki specjajnie zaprogramowanego sterownikowi, elektonicznemu drenowi kondensatu, który jest oferowany w standardzie.
• Gwanancja czystego i suchego sprężonego powietrza
  Filtr odolejający XA o retencji oleju 0.01 mikron  (standard w modelach PD004 – PD035), zintegrowany filtr cząstek stałych retencji 1 mikron oraz dostępność ciśnieniowego punktu rosy -40ºC (-40ºF) lub -70ºC (-100ºF), sprawia, że osuszacze Pro Dry spełniają i nawet przekraczają nawyższe standardy czystości sprężonego powietrza określone w ISO 8573:1-2001.
• Zasilanie elektryczne
  Jednostki rozpoznają napięcia w zakresie 100-240 VAC, a także każde napięcie między 12 do 24 VDC. Każdy osuszacz jest skonstruowany w zgodności z wszystkimi dopuszczeniami.
• Inteligentny procesor
  Procesor wbudowany jest w centrlną jednostkę sterującą (CPU) w każdym modelu osuszacza. Opcjonalnie dostępny jest zaawansowany program umożliwiający zdalne sterownie osuszacza. Jednostka CPU montowana jest seryjnie w każdym modelu w obudowie IP65.
• Zarządzanie energią
  Osuszacze Pro Dry oferują wiele dodatkowych funkcji oszczędzania energii, co pozwala na podłączenie osuszacza z systemem sterowania sprężarek i zmniejsza zużycie powietrza przez osuszacz na regenerację  w okresach niskiego zużycia powietrza w zakładzie.
• Zarządzanie kondensatem
  Zarządzanie kondensatem jest istotne w celu maksymalizacji sprawności osuszacza. Osuszacz Pro Dry jest wyposażony w elektroniczny spust kondensatu sterowany przez jednostkę CPU. Zawór spustowy otwierany jest na końcu każdego cyklu pracy osuszacza kiedy wskaznik illuminuje oraz CPU sprawdza ewentulne nieprawidłowości w działaniu osuszacza. Praca osuszacza jest monitorowana przez panel kontrolno sterujący zlokalizowany na froncie każdej jednostki.

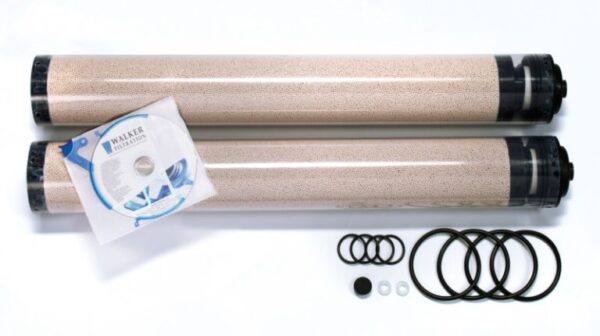

• Wkłady adsorpcyjne. Ulepszona konstrukcja kaset adsorpcyjnych ze zintegrowanym uchwytem umożliwia proste i czyste wymiany wkładów.

Zasada działania

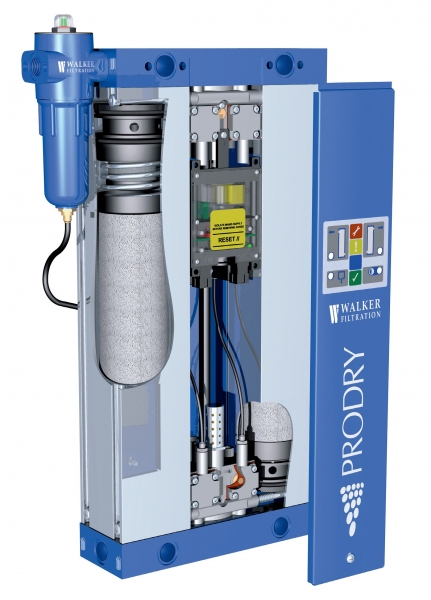

Każdy osuszacz adsorbcyjny Pro Dry został zaprojektowany, aby zapewnić płynne, kontrolowane, nieprzerwane dostawy suchego sprężonego powietrza.

Wilgotne powietrze przechodzi przez filtr wstępny i przemieszcza się w dół do zespołu zaworu dolnego.Powietrze wprowadza się następnie przez dno złoża adsorpcyjnego i przemieszcza się przez środek osuszającyo wysokiej skuteczności, aż do momentu uzyskania suchego powietrza. Na wyjściu z wkładu adsorpcyjnego,powietrze przechodzi przez zespół zaworu wylotowego.

Podczas tego procesu, osuszacz steruje procesem zachodzącym naprzemiennie w dwóch kolumnach adsorpcyjnych. Podczas gdy jedna komora usuwa strumień pary wodnej, druga jest dekompresowana wprzygotowaniu do regeneracji. Złoże adsorbcyjne jest regenerowane poprzez przepuszczenie niewielkiej ilościsuchego powietrza procesowego, lub  powietrza osuszonego, przez nasyconą wilgocią kolumną adsorbcyjną.

Powietrze regeneracyjne przechodzi do atmosfery przez tłumik, który jest zamontowany do zaworu wydechowego. Następnie komora jest ponownie pompowana do ciśnienia roboczego przez system sterujący, tak by każda komora była w pełni pod ciśnieniem roboczym zanim cykl pracy kolumn zostanie odwrócony. Zapewnia to niezawodne i wydajne działanie osuszacza. Strumień powietrza jest włączony, a cykl adsorpcji i regeneracji kolumn powtarza się w sposób ciągły.
