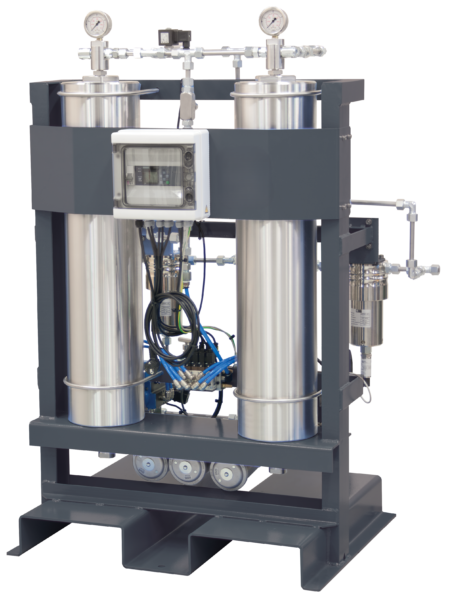

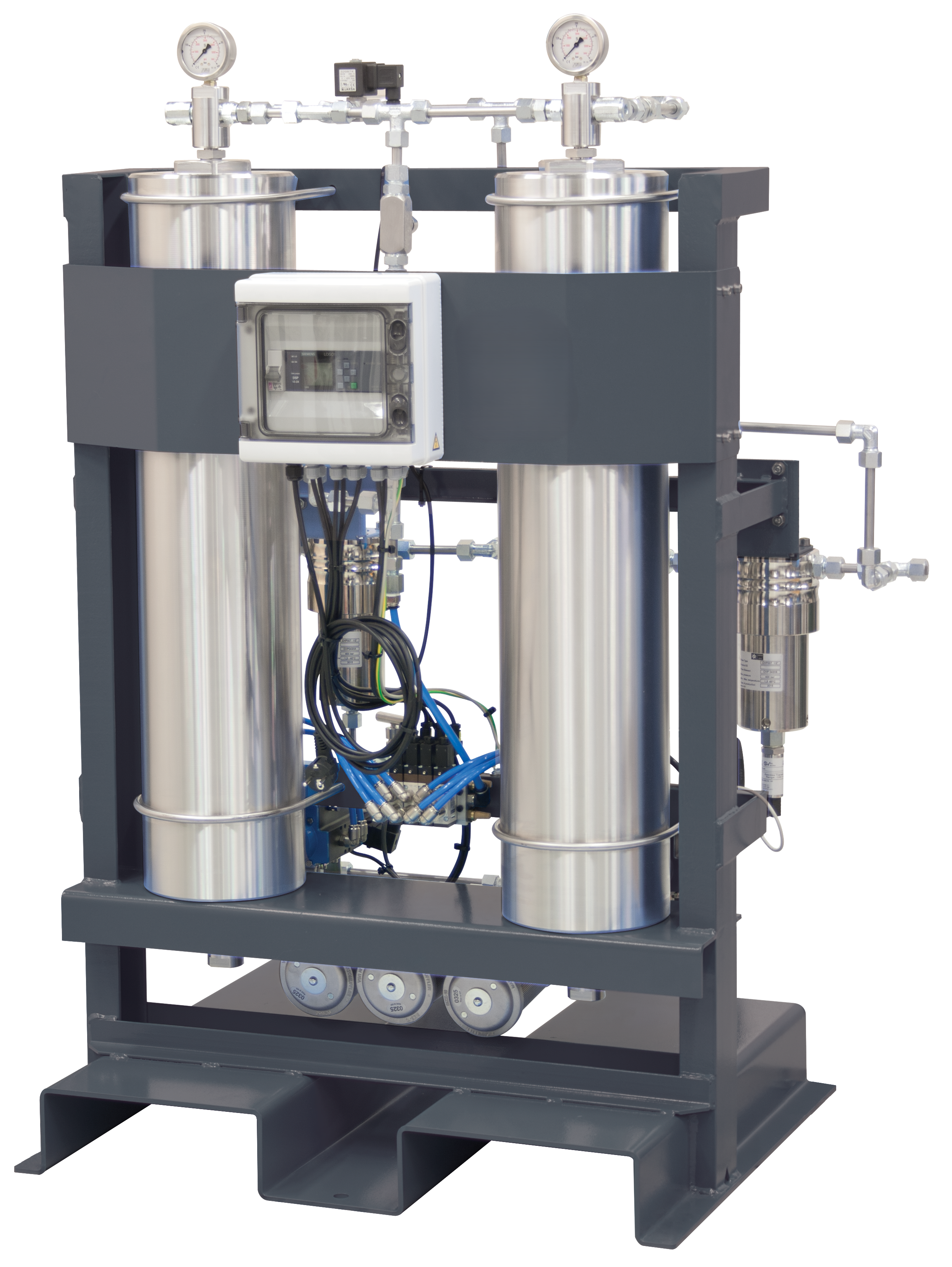

Osuszacze adsorpcyjne HP-DRY

Osuszacze adsorpcyjne regenerowane na zimno, odpowiednie do ciśnienia wlotowego do 420 bar i przepływu do 1 600 m³/h.

Opis

Osuszacze adsorpcyjne z serii HP-DRY służą do separacji wody, wilgoci oraz zapachu ze sprężonego powietrza przy wysokim ciśnieniu.

Charakterystyka

ciśnienie operacyjne: 50, 100, 250, 420 bar
zakres temperatur na wlocie: 1,5-50 oC
ciśnieniowy punkt rosy: -40 °C
zakres przepływów: 50 do 1600 Nm3/h

Dane Techniczne

Wersja 50 bar
Model	Przyłącze	Przepływ [Nm3/h]		Wymiary [mm]			Waga
Model	Przyłącze	Wlot	Wylot	H	W	D	[kg]
HP-DRY 050 PN50	G 3/8”	50	48,5	1200	680	580	130
HP-DRY 100 PN50	G 3/8”	100	97	1250	680	580	150
HP-DRY 150 PN50	G 3/8”	150	145,5	1550	680	580	170
HP-DRY 250 PN50	G 3/8”	250	242,5	1700	820	700	260
HP-DRY 350 PN50	G 1/2”	350	339,5	1700	820	700	320
HP-DRY 500 PN50	G 1/2”	500	485	1920	820	700	410
HP-DRY 650 PN50	G 1/2”	650	630,5	2250	820	700	460

WSPÓŁCZYNNIKI KORYGUJĄCE- CIŚNIENIE
CIŚNIENIE OPERACYJNE (bar)	25	30	35	40	45	50
WSPÓŁCZYNNIK KORYGUJĄCY	0,51	0,61	0,71	0,81	0,9	1

Wersja 100 bar
Model	Przyłącze	Przepływ [Nm³/h]		Wymiary [mm]			Waga
Model	Przyłącze	Wlot	Wylot	H	W	D	[kg]
HP-DRY 050 PN100	G 3/8”	50	48,5	1250	680	580	125
HP-DRY 100 PN100	G 3/8”	100	97	1350	680	580	170
HP-DRY 150 PN100	G 3/8”	150	145,5	1650	680	580	200
HP-DRY 250 PN100	G 3/8”	250	242,5	1550	680	600	210
HP-DRY 350 PN100	G 1/2”	350	339,5	1460	820	680	270
HP-DRY 500 PN100	G 1/2”	500	485	1700	820	680	290
HP-DRY 650 PN100	G 1/2”	650	630,5	1800	820	700	380
HP-DRY 800 PN100	G 1/2”	800	776	1850	820	680	480

WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
CIŚNIENIE OPERACYJNE (bar)	50	60	70	80	90	100
WSPÓŁCZYNNIK KORYGUJĄCY	0,5	0,6	0,7	0,8	0,9	1

Wersja 250 bar
Model	Przyłącze	Przepływ [Nm³/h]		Wymiary [mm]			Waga
Model	Przyłącze	Wlot	Wylot	H	W	D	[kg]
HP-DRY 050 PN250	G 3/8”	50	48,5	1000	680	450	95
HP-DRY 100 PN250	G 3/8”	100	97	1360	680	450	135
HP-DRY 150 PN250	G 3/8”	150	145,5	1600	680	450	145
HP-DRY 250 PN250	G 3/8”	250	242,5	1500	680	450	180
HP-DRY 350 PN250	G 1/2”	350	339,5	1400	820	650	250
HP-DRY 500 PN250	G 1/2”	500	485	1500	820	650	300
HP-DRY 650 PN250	G 1/2”	650	630,5	1500	820	650	400
HP-DRY 800 PN250	G 1/2”	800	776	1550	820	650	460
HP-DRY 1000 PN250	G 1/2”	1000	970	1600	820	650	580
HP-DRY 1200 PN250	G 1/2”	1200	1164	1550	820	700	620
HP-DRY 1400 PN250	G 1/2”	1400	1358	1650	820	700	650

WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
CIŚNIENIE OPERACYJNE (bar)	110	130	160	190	220	250
WSPÓŁCZYNNIK KORYGUJĄCY	0,44	0,52	0,64	0,76	0,88	1

WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA
TEMPERATURA NA WLOCIE [°C]	25	30	35	40	45	50
WSPÓŁCZYNNIK KORYGUJĄCY	1	1	1	0,97	0,87	0,8

Wersja 420 bar
Model	Przyłącze	Przepływ [Nm³/h]		Wymiary [mm]			Waga
Model	Przyłącze	Wlot	Wylot	H	W	D	[kg]
HP-DRY 100 PN420	G 3/8”	100	97	1120	680	450	120
HP-DRY 150 PN420	G 3/8”	150	145,5	1360	680	450	135
HP-DRY 250 PN420	G 3/8”	250	242,5	1450	680	580	190
HP-DRY 350 PN420	G 1/2”	350	339,5	1350	820	580	270
HP-DRY 500 PN420	G 1/2”	500	485	1380	820	650	310
HP-DRY 650 PN420	G 1/2”	650	630	1450	820	650	440
HP-DRY 800 PN420	G 1/2”	800	776	1230	820	650	425
HP-DRY 1000 PN420	G 1/2”	1000	970	1450	820	650	600
HP-DRY 1200 PN420	G 1/2”	1200	1164	1450	1000	900	850
HP-DRY 1400 PN420	G 1/2”	1400	1358	1500	1000	900	800
HP-DRY 1600 PN420	G 1/2”	1600	1552	1450	1000	900	1200

WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
CIŚNIENIE OPERACYJNE (bar)	250	275	300	325	350	375	400	420
WSPÓŁCZYNNIK KORYGUJĄCY	0,59	0,65	0,71	0,77	0,83	0,89	0,95	1

WSPÓŁCZYNNIKI KORYGUJĄCE – PUNKT ROSY
PUNKT ROSY [°C]	-25	-40	-55
WSPÓŁCZYNNIK KORYGUJĄCY	1,1	1	0,7

Zastosowania

Uzdatnianie i filtracja

Do pobrania

OSUSZACZE-ADSORPCYJNE-HP-DRY
