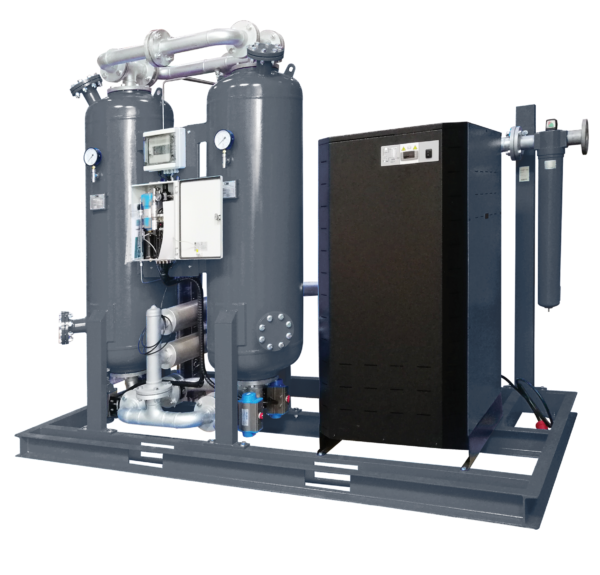

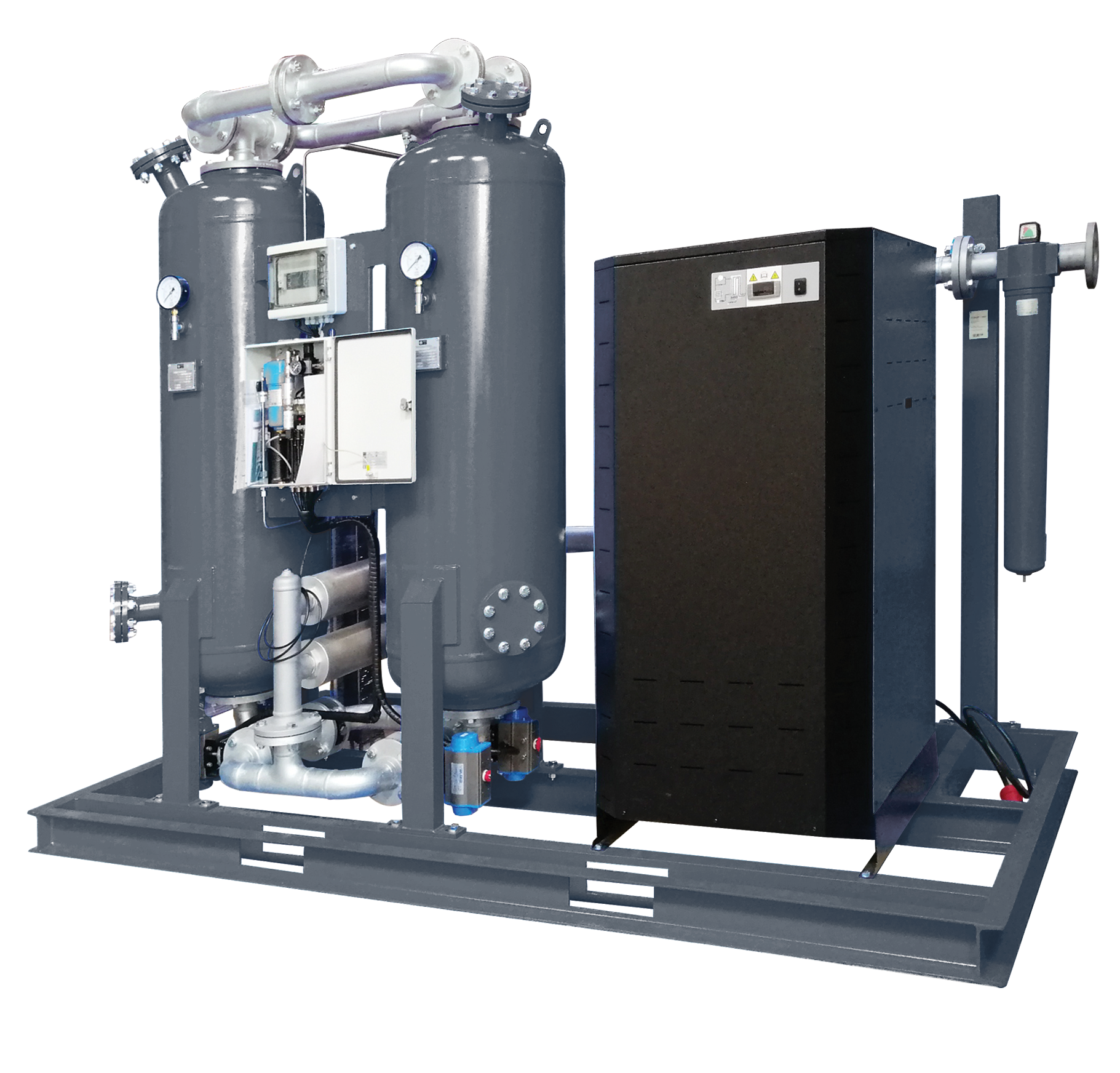

Osuszacze adsorpcyjne COM-DRY
Osuszacze adsorpcyjne COM-DRY to kombinacja osuszacza ziębniczego i adsorpcyjnego dla przepływów od 6 do 6500 m3/h
Opis
Osuszacze adsorpcyjne COM-DRY służą do odseparowania wody z układu sprężonego powietrza.
Osuszanie powietrza przebiega w dwóch etapach. Osuszacz ziębniczy usuwa znaczną część wody z powietrza i obniża punkt rosy do +3° C. Dalszy proces osuszania i obniżenia punktu rosy do -40° C zachodzi w osuszaczu adsorpcyjnym. Średnie zużycie sprężonego powietrza kształtuje się na poziomie 4,6 %
Charakterystyka
- ciśnienie operacyjne: 4-14 bar
- zakres temperatur na wlocie: 1,5-55 oC
- ciśnieniowy punkt rosy: -40 °C
- zakres przepływów: 6 – 6500 Nm3/h
- średnie zużycie sprężonego powietrza: 4,6 %
Dane Techniczne
|
Model |
Przyłącze |
Przepływ nominalny [Nm3/h] |
Osuszacz adsorpcyjny |
Osuszacz ziębniczy |
Moc |
Pojemność |
| Wlot | kW | l | ||||
| COM-DRY 06 | G 3/8’’ | 6 | A-DRY 06 | RDP 20 | 0,15 | 2,6 |
| COM-DRY 12 | G 3/8’’ | 12 | A-DRY 12 | RDP 20 | 0,15 | 4,3 |
| COM-DRY 24 | G 3/8’’ | 24 | A-DRY 24 | RDP 35 | 0,16 | 7,8 |
| COM-DRY 36 | G 3/8’’ | 36 | A-DRY 36 | RDP 35 | 0,16 | 11,2 |
| COM-DRY 60 | G 1/2’’ | 60 | A-DRY 60 | RDP 75 | 0,21 | 19,9 |
| COM-DRY 75 | G 1/2’’ | 75 | A-DRY 75 | RDP 100 | 0,29 | 24,3 |
| COM-DRY 110 | G 3/4’’ | 110 | B-DRY 110 | RDP 140 | 0,39 | 20 |
| COM-DRY 150 | G 1’’ | 150 | B-DRY 150 | RDP 180 | 0,48 | 25 |
| COM-DRY 200 | G 1’’ | 200 | B-DRY 200 | RDP 235 | 0,71 | 36 |
| COM-DRY 250 | G 1’’ | 250 | B-DRY 250 | RDP 300 | 0,79 | 45 |
| COM-DRY 300 | G 1’’ | 300 | B-DRY 300 | RDP 380 | 0,82 | 57 |
| COM-DRY 400 | G 1 1/2’’ | 400 | B-DRY 400 | RDP 480 | 0,71 | 70 |
| COM-DRY 600 | G 1 1/2’’ | 600 | B-DRY 600 | RDP 750 | 1,4 | 102 |
| COM-DRY 800 | G 2’’ | 800 | B-DRY 800 | RDP 950 | 1,5 | 134 |
| COM-DRY 1000 | G 2’’ | 1000 | B-DRY 1000 | RDP 1150 | 2,1 | 164 |
| COM-DRY 1200 | DN50 | 1200 | F-DRY 1200 | RDP 1300 | 2,3 | 225 |
| COM-DRY 1500 | DN65 | 1500 | F-DRY 1500 | RDP 1900 | 3,6 | 280 |
| COM-DRY 2000 | DN65 | 2000 | F-DRY 2000 | RDP 2600 | 3,9 | 295 |
| COM-DRY 2500 | DN80 | 2500 | F-DRY 2500 | RDP 2600 | 5,2 | 470 |
| COM-DRY 3000 | DN80 | 3000 | F-DRY 3000 | RDP 3400 | 5,9 | 570 |
| COM-DRY 3750 | DN100 | 3750 | F-DRY 3750 | RDP 4400 | 7,1 | 660 |
| COM-DRY 5000 | DN100 | 5000 | F-DRY 5000 | RDP 5400 | 10,8 | 980 |
| COM-DRY 6500 | DN125 | 6500 | F-DRY 6500 | RDP 6600 | 11,3 | 1200 |
| CHARAKTERYSTYKA | |
| ZAKRES CIŚNIEŃ OPERACYJNYCH | 4-14bar |
| ZAKRES TEMPERATUR PRACY | +1,5 °C to +55°C |
| CIŚNIENIOWY PUNKT ROSY | -40 °C |
| NAPIĘCIE, CZĘSTOTLIWOŚĆ | 230V, 50/60 Hz |
| POBÓR ENERGII | <60 W |
| KLASA OCHRONY | IP 65 |
| FILTRACJA NA WLOCIE* | 0,01 micr |
| FILTRACJA NA WYLOCIE | 1 micr |
| WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE | |||||||||||||
| CIŚNIENIE OPERACYJNE (bar) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| WSPÓŁCZYNNIK KORYGUJĄCY | 0,63 | 0,75 | 0,88 | 1 | 1,05 | 1,09 | 1,14 | 1,18 | 1,21 | 1,24 | 1,27 | 2 | 2,13 |
| WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA | |||||||
| TEMPERATURA NA WLOCIE [°C] | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
| WSPÓŁCZYNNIK KORYGUJĄCY | * | * | 1 | 0,81 | 0,67 | 0,55 | 0,45 |
| WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA | |||||
| TEMPERATURA OTOCZENIA [°C] | < 25 | 30 | 35 | 40 | 45 |
| WSPÓŁCZYNNIK KORYGUJĄCY | * | * | 1 | 0,81 | 0,67 |
| PUNKT ROSY | |||
| [°C] | -25 | -40 | -70 |
| CD | * | 1 | * |
