Osuszacze adsorpcyjne B-DRY

Osuszacze adsorpcyjne regenerowane na zimno, odpowiednie do ciśnienia wlotowego do 16 bar i przepływu do 1 152 m³/h.

Opis

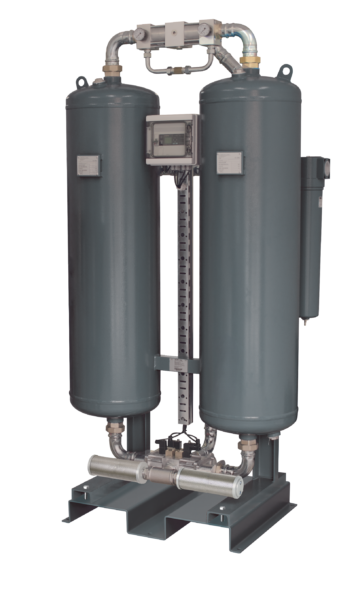

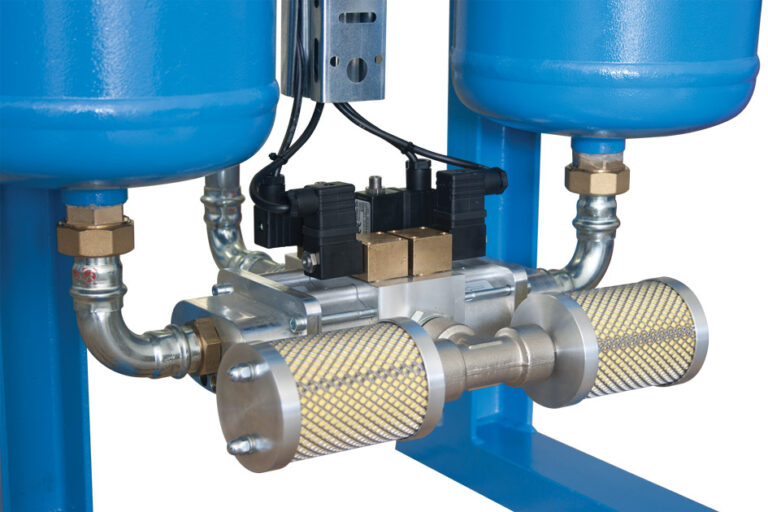

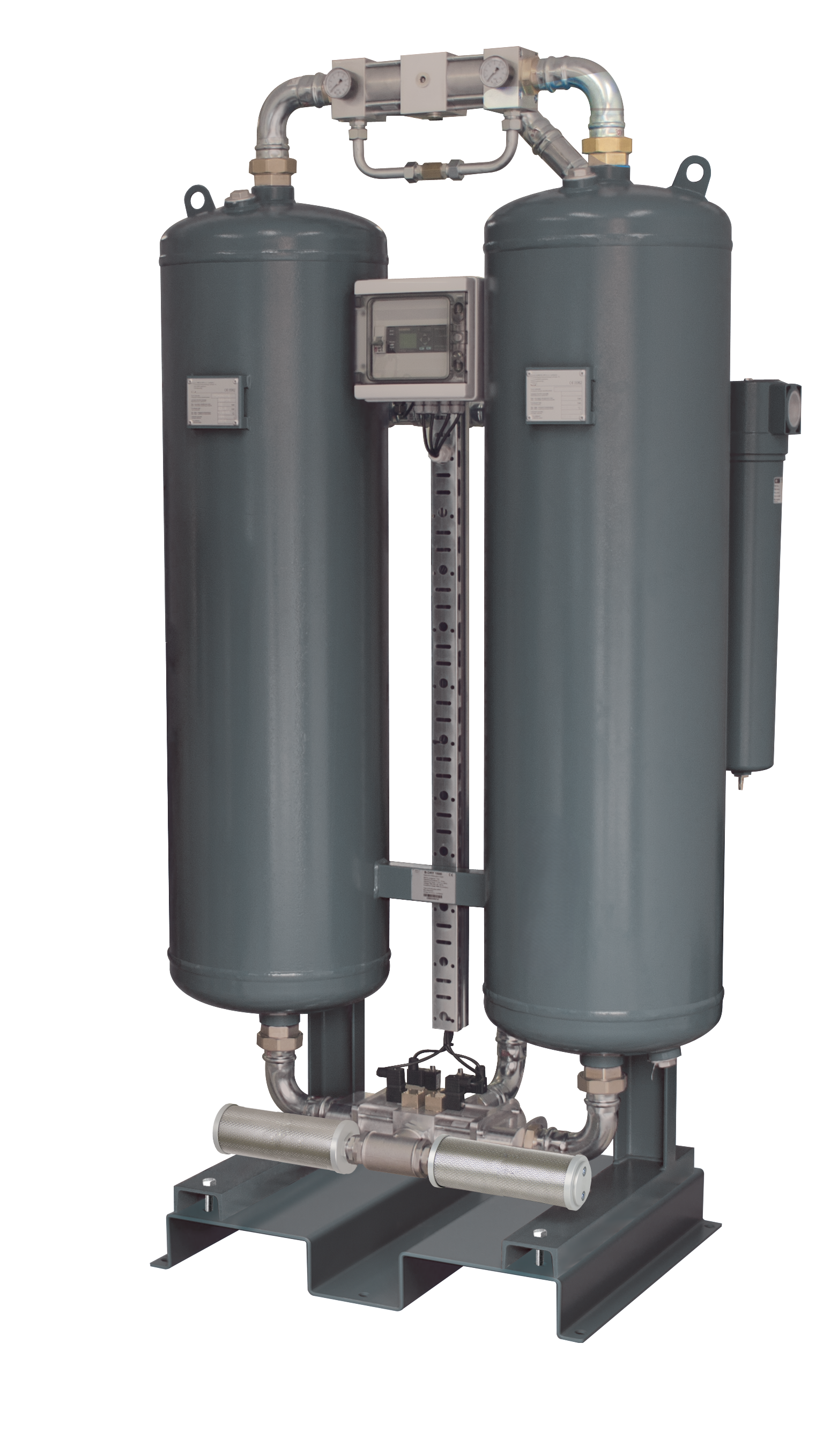

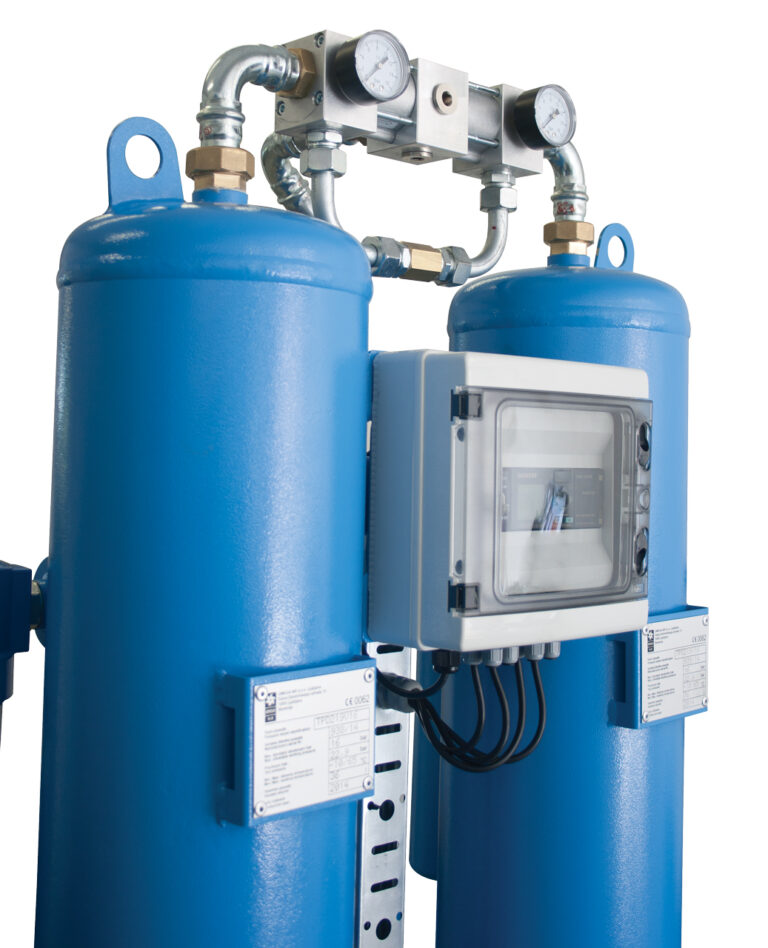

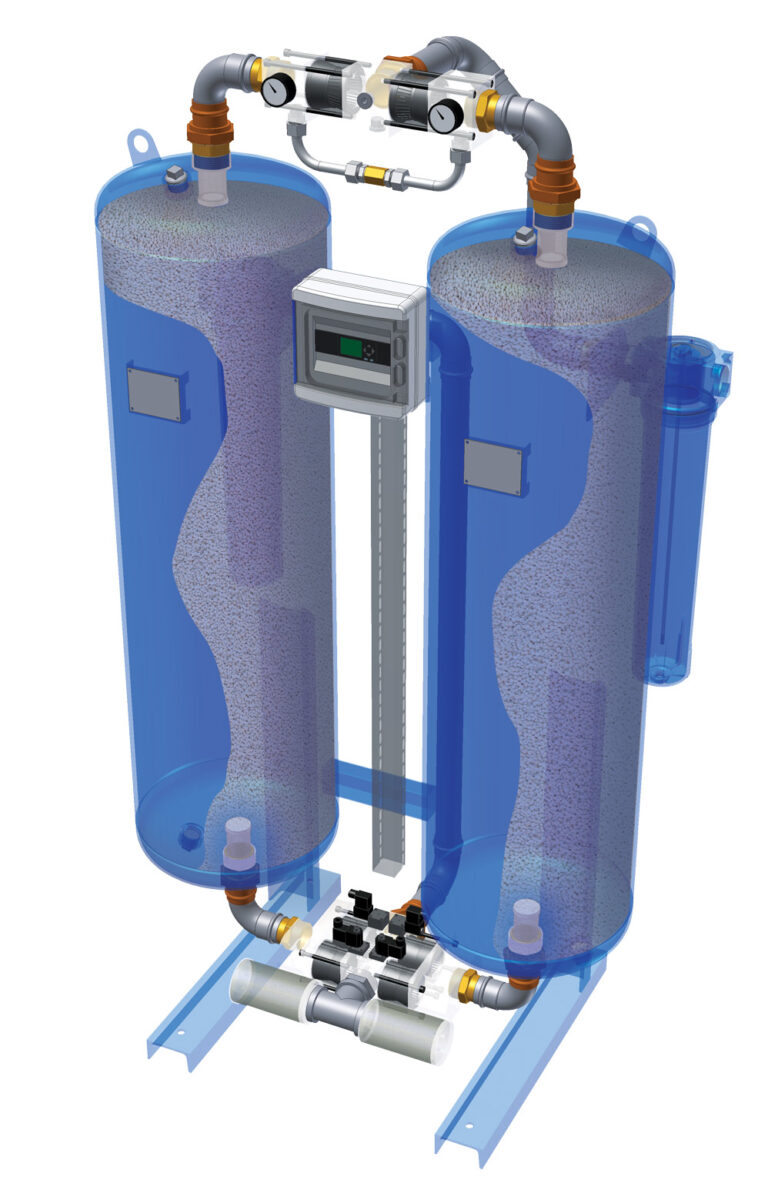

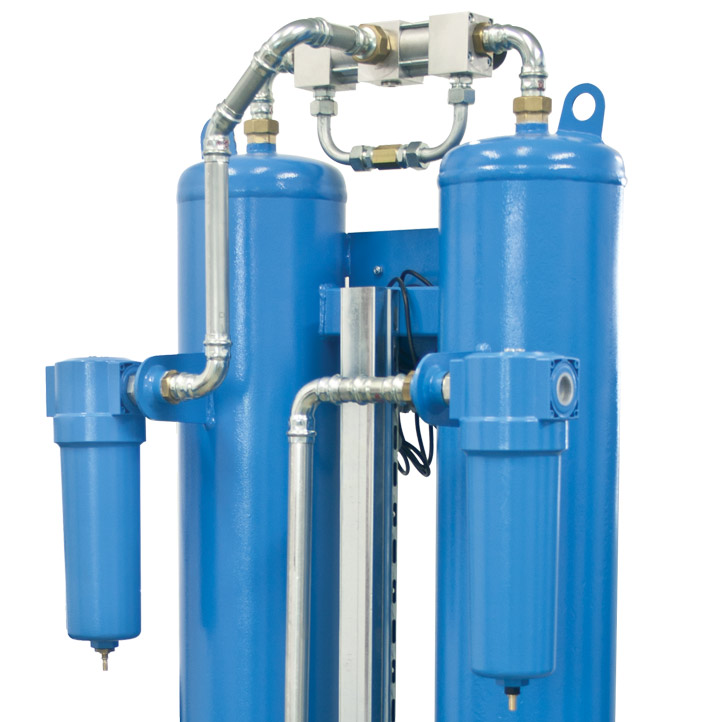

Osuszacze adsorpcyjne z serii B-DRY zostały stworzone w celu separacji wilgoci ze sprężonego powietrza, czego skutkiem jest obniżony punkt rosy w całym systemie sprężonego powietrza. Osuszacze zbudowane są z dwóch kolumn zawierających adsorbent oraz sterownika z wyświetlaczem LCD. Dodatkowo każdy z produktów został wyposażony w zawory, manometry, wsporniki i filtry (wstępny i dokładny). Proces adsorpcji zachodzi w pierwszej kolumnie, gdzie kierowane jest ciśnienie. W tym czasie druga z kolumn jest poddawana regeneracji za pomocą części osuszonego już powietrza. W momencie, gdy dochodzi do nasycenia pierwszej kolumny do pewnego poziomu kolumny przełączają się. Adsorpcja odbywa się w drugiej kolumnie bez spadku ciśnienia na wylocie sprężonego powietrza. Odbudowa złoża następuje dzięki niewielkiej ilości suchego powietrza, które ulega rozprężeniu. Takie powietrze jest nazywane “powietrzem oczyszczającym” i jest kierowane do kolumny wymagającej regeneracji. Przepływ powietrza rozprężonego jest przeciwny do przepływu sprężonego powietrza. Dzięki temu następuje adsorpcja cząstek wody ze złoża i usunięcie ich do otoczenia.

Charakterystyka

ciśnienie operacyjne: 4-16 bar
zakres temperatur na wlocie: 1,5-60 oC
ciśnieniowy punkt rosy: -40 °C (-25 °C / -70 °C)
zakres przepływów: 110-1152 Nm3/h
średnie zużycie sprężonego powietrza: 15-20%

Dane Techniczne

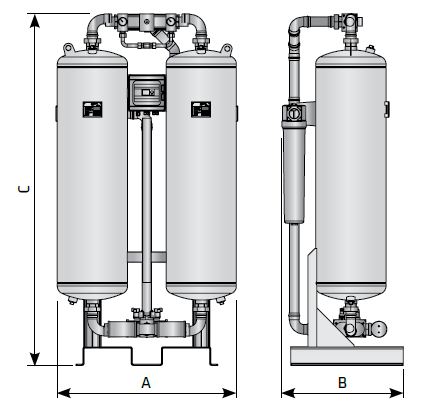

TYP	PRZYŁĄCZE WLOT WYLOT	PRZEPŁYW NOMINALNY		WYMIARY			MASA
		WLOT	WYLOT	WYMIARY			MASA
		[Nm3/h]	[Nm3/h]	A	B	C	kg
B-DDRY 110	G 1″	110	86	719 ±5	422	1647	140
B-DRY 150	G 1″	150	117,5	707 ±5	422	1897	156
B-DRY 200	G 1″	200	157	707 ±5	471	1664	196
B-DRY 250	G 1″	260	204	707 ±5	471	1914	236
B-DRY 300	G 1-1/2″	320	251	860 ±5	535	1742	274
B-DRY 400	G 1-1/2″	410	321,5	854 ±5	535	1989	295
B-DRY 600	G 1-1/2″	590	462,5	854 ±5	671	2051	392
B-DRY 800	G 2″	770	603,5	1051 ±10	701	2080	507
B-DRY 1000	G 2″	1000	784	1051 ±10	701	2140	597
B-DRY 1200	G 2″	1152	903,2	1207 ±10	701	2185	TBA

CHARAKTERYSTYKA
ZAKRES CIŚNIEŃ OPERACYJNYCH	4-16 bar
ZAKRES TEMPERATUR PRACY	+1,5 °C to +50 °C
CIŚNIENIOWY PUNKT ROSY	25 °C / -40 °C / -70 °C
NAPIĘCIE, CZĘSTOTLIWOŚĆ	230V, 50/60 Hz
POBÓR ENERGII	<60 W
KLASA OCHRONY	IP 65
FILTRACJA NA WLOCIE*	0,01 micr
FILTRACJA NA WYLOCIE	1 micr
KONTROLA DPD	opcjonalnie
WEJŚCIE DLA STAND-BY	standardowe

WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
CIŚNIENIE OPERACYJNE (bar)	4	5	6	7	8	9	10	11	12	13	14	15	16
WSPÓŁCZYNNIK KORYGUJĄCY	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13

WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA
TEMPERATURA NA WLOCIE [°C]	25	30	35	40	45	50	55	60
WSPÓŁCZYNNIK KORYGUJĄCY	1	1	1	0,97	0,87	0,8	0,64	0,51

PUNKT ROSY
[°C]	-25	-40	-70
CD	1,1	1	0,7

Zastosowania

Uzdatnianie i filtracja
