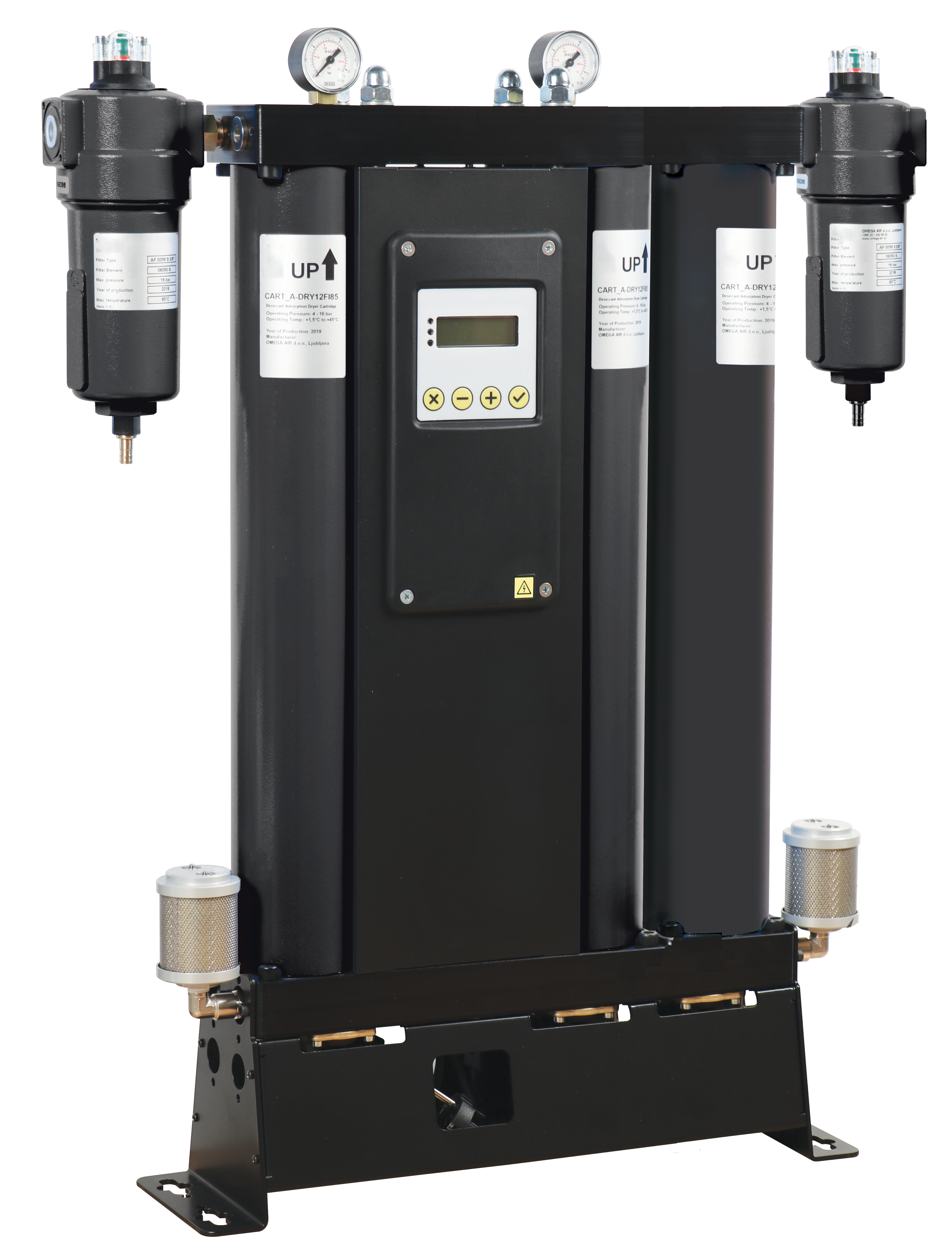

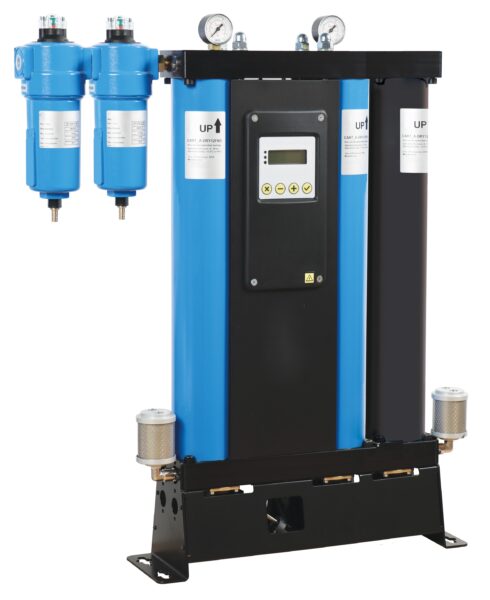

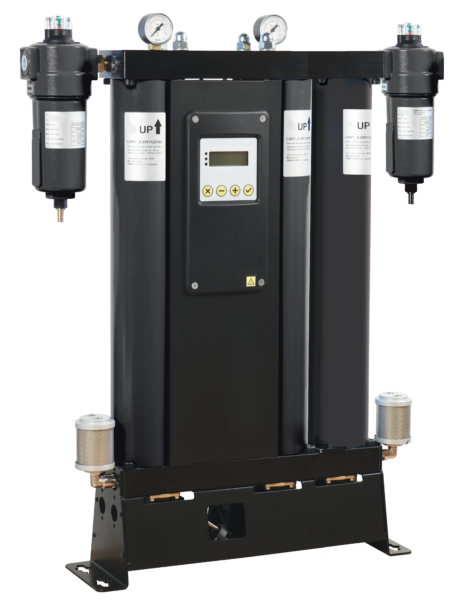

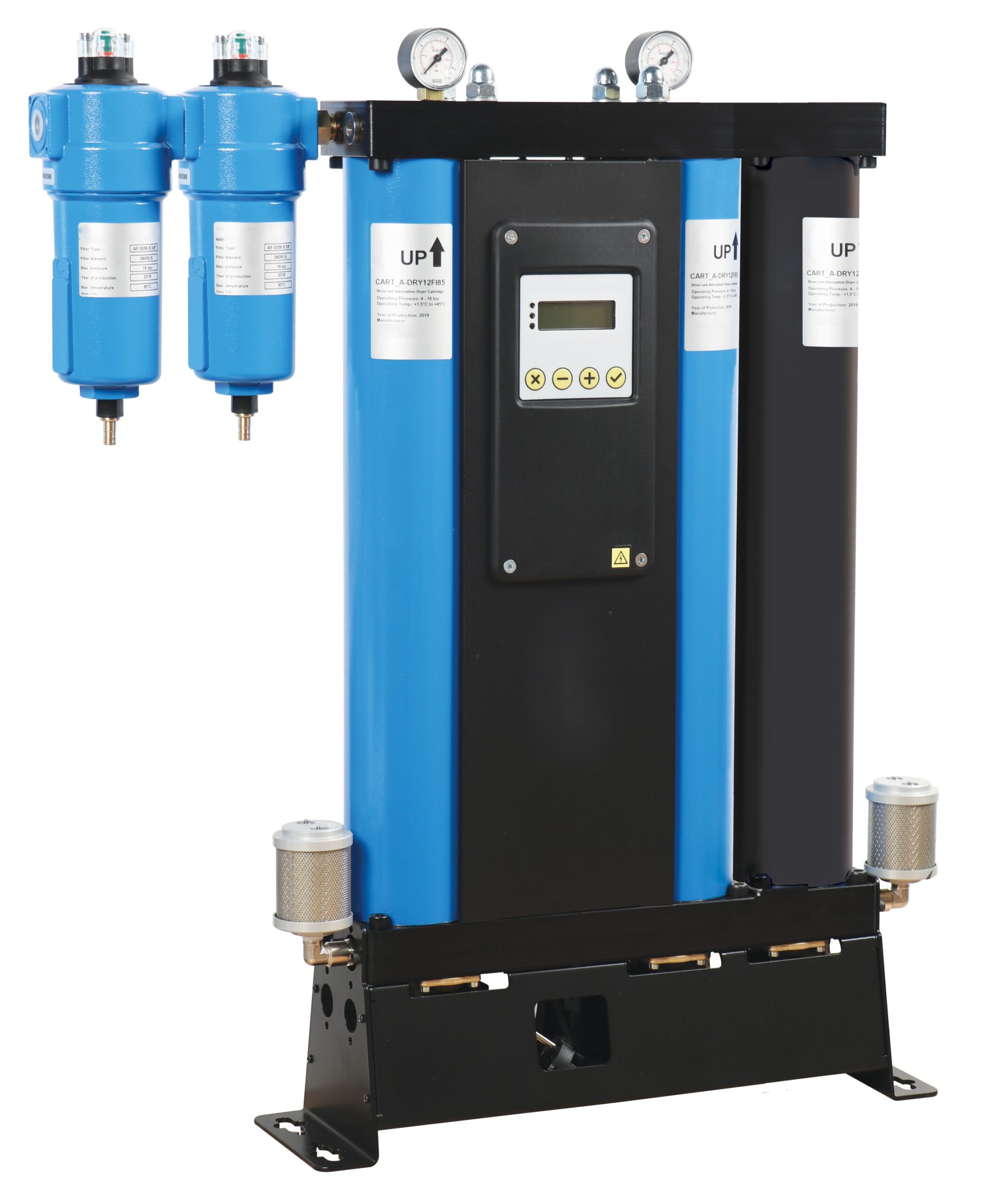

Osuszacze adsorpcyjne A-DRY TAC

Osuszacze adsorpcyjne z wbudowaną kolumną węglową, odpowiednie dla przepływu od 6 do 200 m³/h i ciśnienia wlotowego do 16 bar.

Opis

Osuszacz adsorpcyjny A-DRY TAC integrowaną kolumną z węgla aktywnego są przeznaczone do uzyskiwania niskiego ciśnieniowego punktu rosy, a także do usuwania oparów oleju i zapachów ze sprężonego powietrza.
Podczas normalnej pracy osuszacza adsorpcyjnego nieosuszone sprężone powietrze wchodzi do osuszacza adsorpcyjnego przez wlot i przechodzi przez odpowiedni zawór sterujący wlotem do kolumny, w której trwa proces adsorpcji. W kolumnie powietrze przechodzi przez sito molekularne, które usuwa parę wodną zawartą w procesie adsorpcji. Po osuszeniu sprężone powietrze kierowane jest przez trzecią wieżę. Tutaj opary oleju zostają usunięte przez węgiel aktywny. Sprawdzona, solidna konstrukcja umożliwia wydajną i niezawodną pracę, szybki montaż i prostą konserwację.

Charakterystyka

ciśnienie operacyjne: 4-16 bar
zakres temperatur na wlocie: 1,5-50 oC
ciśnieniowy punkt rosy: -40 °C (-25°C, -70 °C)
zakres przepływów: 6 – 200 Nm3/h
średnie zużycie sprężonego powietrza: 15-20 %

Dane Techniczne

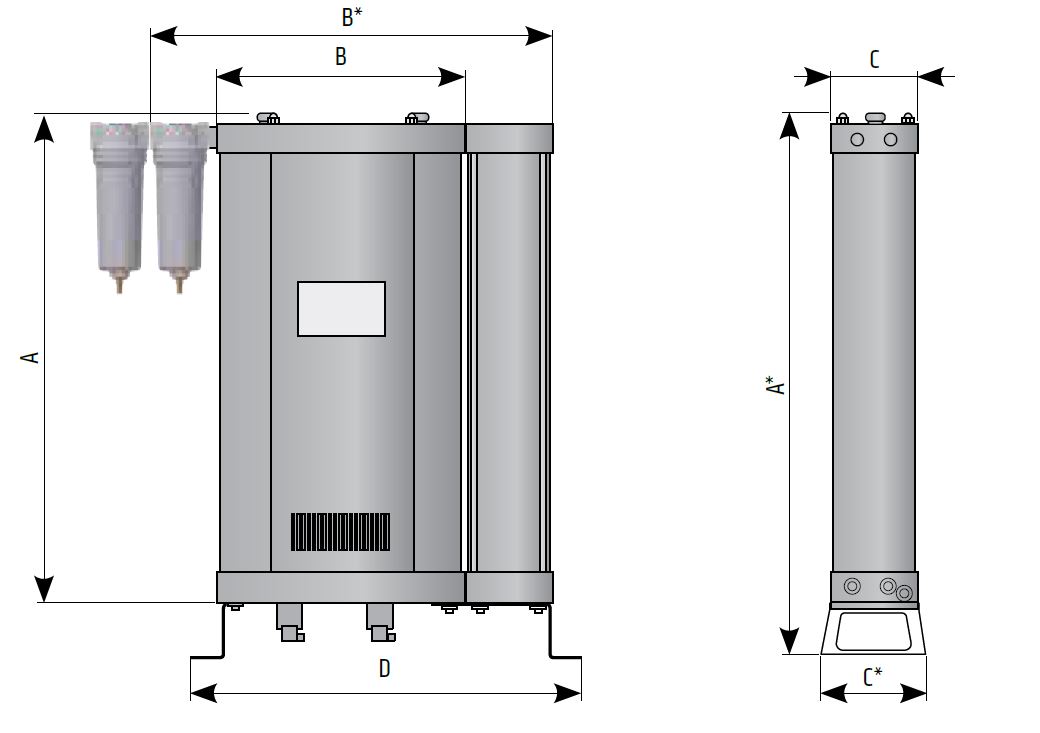

Model	Przyłącze	Przepływ nominalny [Nm3/h]		Wymiary [mm]							Waga
Model	Przyłącze	Wlot	Wylot	A	A*	B	B*	C	C*	D	[kg]
A-DRY 06 TAC	G 3/8”	6	4,7	520	492	370	470	100	130	444	15
A-DRY 12 TAC	G 3/8”	12	9,5	715	687	370	470	100	130	444	19,3
A-DRY 24 TAC	G 3/8”	24	19	1105	1077	370	470	100	130	444	27,1
A-DRY 36 TAC	G 3/8”	36	28,4	1500	1467	370	470	100	130	444	39,3
A-DRY 60 TAC	G 3/4”	60	47,4	1105	1077	500	615	148	160	573	64,3
A-DRY 75 TAC	G 3/4”	75	59,3	1300	1272	500	615	148	160	573	75,7
A-DRY 105 TAC	G 3/4”	105	83	1700	1672	500	615	148	160	573	100
A-DRY 150 TAC	G 1″	150	118,5	1440	1440	440	948	198	240	570	243,6
A-DRY 200 TAC	G 1″	200	158	1655	1655	440	948	198	240	570	260,3

CHARAKTERYSTYKA
ZAKRES CIŚNIEŃ OPERACYJNYCH	4-16 bar
ZAKRES TEMPERATUR PRACY	+1,5 °C to +50 °C
CIŚNIENIOWY PUNKT ROSY	-40°C (-25°C, -70 °C)
NAPIĘCIE, CZĘSTOTLIWOŚĆ	230V, 50/60 Hz
POBÓR ENERGII	<35 W
KLASA OCHRONY	IP 65
FILTRACJA NA WLOCIE*	0,01 micr
FILTRACJA NA WYLOCIE	1 micr

WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
CIŚNIENIE OPERACYJNE (bar)	4	5	6	7	8	9	10	11	12	13	14	15	16
WSPÓŁCZYNNIK KORYGUJĄCY	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13

WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA
TEMPERATURA NA WLOCIE [°C]	20	25	30	35	40	45	50
WSPÓŁCZYNNIK KORYGUJĄCY	1	0,98	0,97	0,92	0,86	0,75	0,6

PUNKT ROSY
[°C]	-25	-40	-70
CD	1,1	1	0,7

Zastosowania

Uzdatnianie i filtracja

Do pobrania

OSUSZACZE-ADSORBCYJNE-A-DRY-TAC
