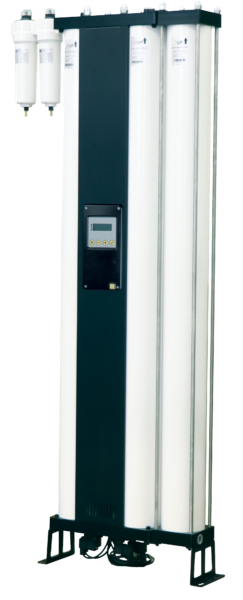

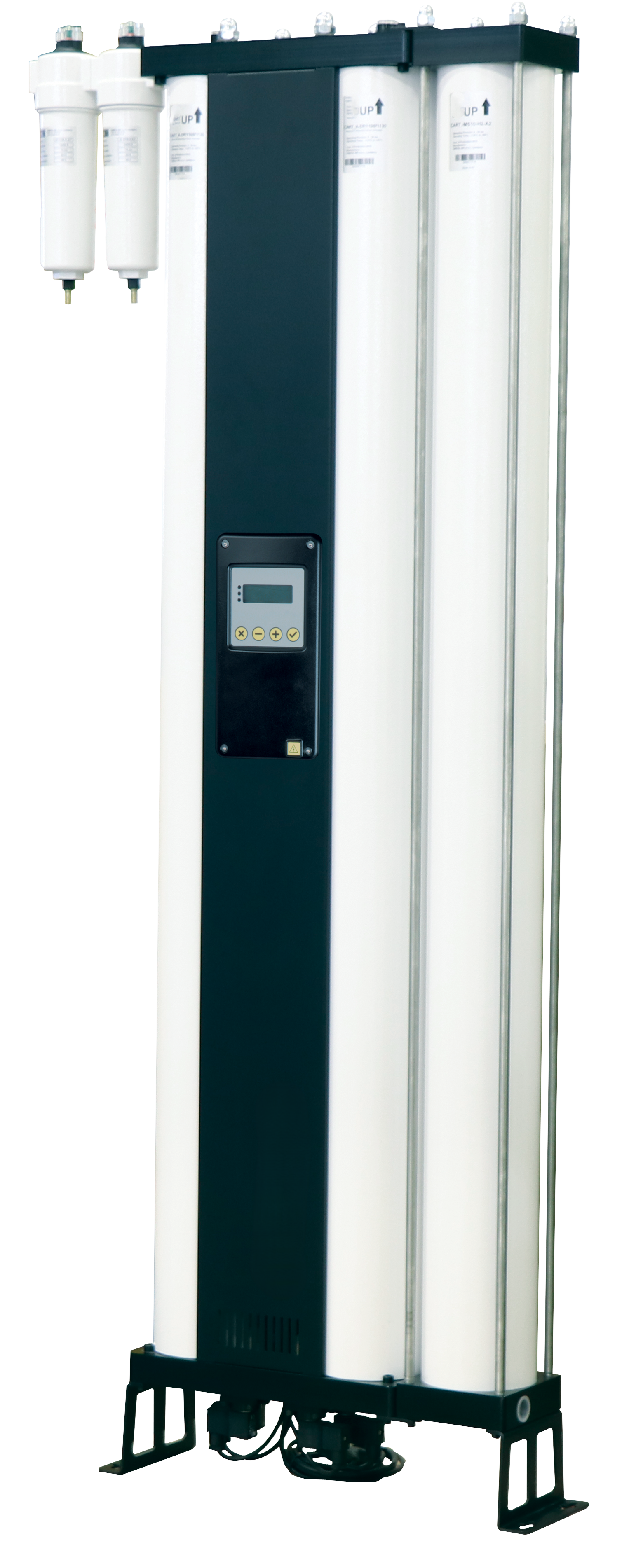

Osuszacze adsorpcyjne A-DRY BI/BM
Osuszacze adsorpcyjne regenerowane na zimno do powietrza do oddychania, odpowiednie dla ciśnienia od 4 do 16 bar i przepływu do 200 m3/h.
Opis
Osuszacze A-DRY BI/BM zostały zaprojektowane do osuszania i oczyszczania sprężonego powietrza do oddychania.
Wersja A-DRY BI jest odpowiednia do zastosowań przemysłowych zgodnie z EN12021, natomiast wersja BM może być używana do zastosowań medycznych, w których ma zastosowanie Farmakopea Europejska.
Charakterystyka
- ciśnienie operacyjne: 4-16 bar
- zakres temperatur na wlocie: 1,5-50 oC
- ciśnieniowy punkt rosy: -40 °C (-25 °C / -70 °C)
- zakres przepływów: 6-200 Nm3/h
- średnie zużycie sprężonego powietrza: 15-20%
Zalety
- Szeroka gama produktów dostosowanych do Twoich potrzeb
- Solidny i intuicyjny panel sterujący
- Prosty montaż i demontaż
- Szybki i niezawodny serwis
- Adsorbent w nabojach
- Wersja standardowa zawiera koalescencyjny filtr wstępny i końcowy filtr cząstek
Dane Techniczne
|
Model |
Przyłącze |
Przepływ nominalny [Nm3/h] |
Wymiary [mm] |
Waga |
|||||||
| Wlot | Wylot | A | A* | B | B* | C | C* | D | [kg] | ||
| A-DRY 06 BI/BM | G 3/8” | 6 | 4,7 | 520 | 492 | 370 | 470 | 100 | 130 | 444 | 15 |
| A-DRY 12 BI/BM | G 3/8” | 12 | 9,5 | 715 | 687 | 370 | 470 | 100 | 130 | 444 | 19,3 |
| A-DRY 24 BI/BM | G 3/8” | 24 | 19 | 1105 | 1077 | 370 | 470 | 100 | 130 | 444 | 27,1 |
| A-DRY 36 BI/BM | G 3/8” | 36 | 28,4 | 1500 | 1467 | 370 | 470 | 100 | 130 | 444 | 39,3 |
| A-DRY 60 BI/BM | G 3/4” | 60 | 47,4 | 1105 | 1077 | 500 | 615 | 148 | 160 | 573 | 64,3 |
| A-DRY 75 BI/BM | G 3/4” | 75 | 59,3 | 1300 | 1272 | 500 | 615 | 148 | 160 | 573 | 75,7 |
| A-DRY 105 BI/BM | G 3/4” | 117 | 83 | 1700 | 1672 | 500 | 615 | 148 | 160 | 573 | 100 |
| A-DRY 150 BI/BM | G 1” | 150 | 118,5 | 1440 | 1440 | 440 | 948 | 198 | 240 | 570 | 234,6 |
| A-DRY 200 BI/BM | G 1” | 200 | 158 | 1655 | 1655 | 440 | 948 | 198 | 240 | 570 | 260,3 |
| CHARAKTERYSTYKA | |
| ZAKRES CIŚNIEŃ OPERACYJNYCH | 4-16 bar |
| ZAKRES TEMPERATUR PRACY | +1,5 °C to +50 °C |
| CIŚNIENIOWY PUNKT ROSY | -40°C (-25°C, -70 °C) |
| NAPIĘCIE, CZĘSTOTLIWOŚĆ | 230V, 50/60 Hz |
| POBÓR ENERGII | <35 W |
| KLASA OCHRONY | IP 65 |
| FILTRACJA NA WLOCIE* | 0,01 micr |
| FILTRACJA NA WYLOCIE | 1 micr |
| WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE | |||||||||||||
| CIŚNIENIE OPERACYJNE (bar) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| WSPÓŁCZYNNIK KORYGUJĄCY | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,5 | 1,63 | 1,75 | 1,88 | 2 | 2,13 |
| WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA | ||||||
| TEMPERATURA NA WLOCIE [°C] | 25 | 30 | 35 | 40 | 45 | 50 |
| WSPÓŁCZYNNIK KORYGUJĄCY | 1 | 1 | 1 | 0,97 | 0,87 | 0,8 |
| PUNKT ROSY | |||
| [°C] | -25 | -40 | -70 |
| CD | 1,1 | 1 | 0,7 |
