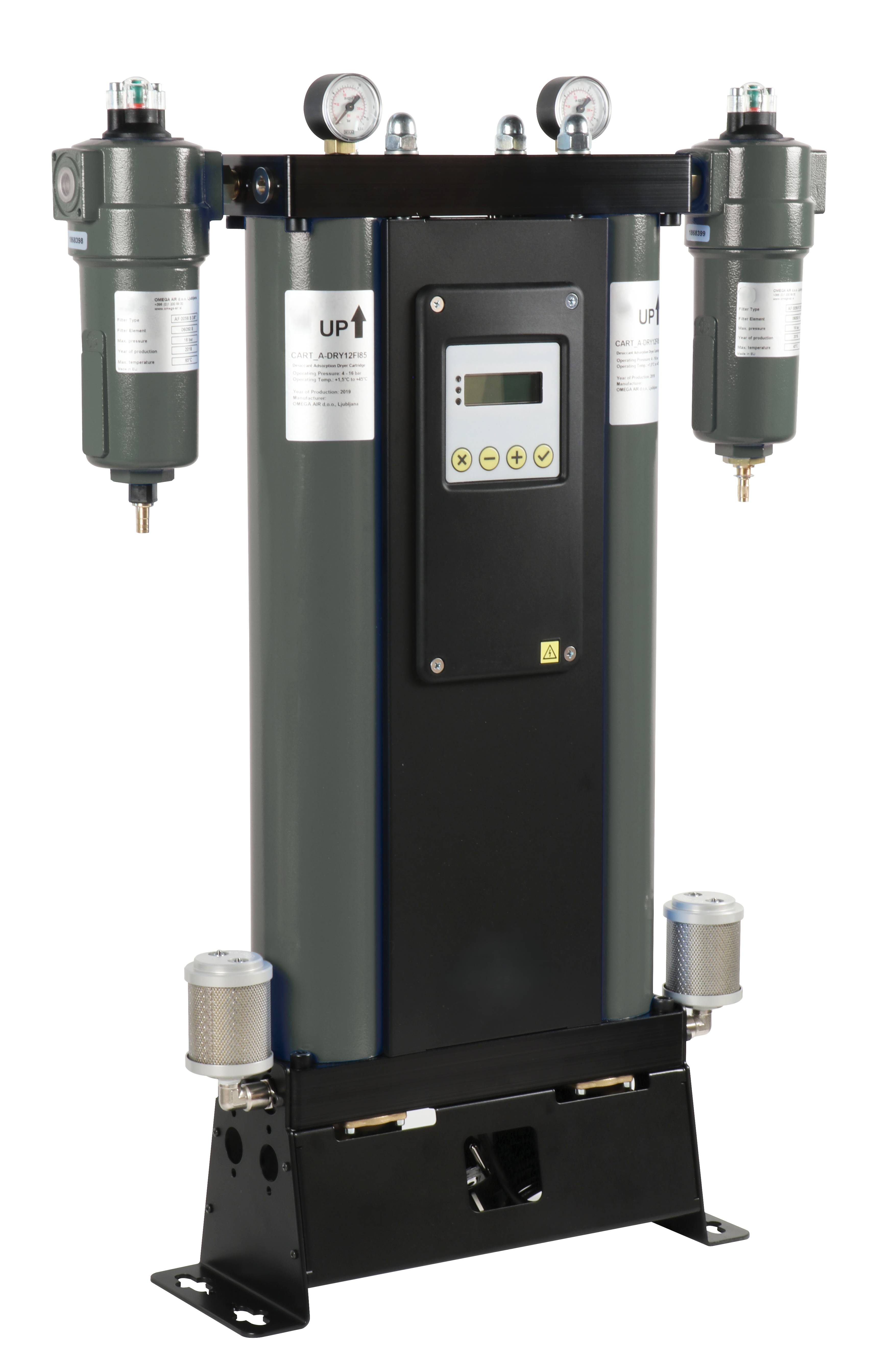

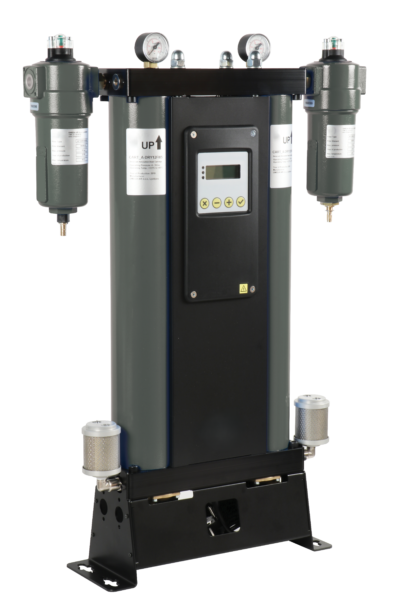

Osuszacze adsorpcyjne A-DRY

Osuszacze adsorpcyjne regenerowane na zimno odpowiednie do ciśnienia wlotowego do 16 bar i przepływu do 200 m³/h.

Opis

Osuszacz adsorpcyjny A-DRY został opracowany w celu usuwania wilgoci ze sprężonego powietrza. Jego główną funkcją jest obniżenie punktu rosy w instalacji pneumatycznej. Seria osuszaczy A-DRY to rozbudowany wachlarz produktów przystosowanych do przepływów od 6 m3 /h do 200 m3 /h. Nowoczesna budowa urządzeń gwarantuje szybką i intuicyjną instalację, bezawaryjną, długą żywotność oraz prosty i bezproblemowy serwis. Specjalnie zaprojektowany sterownik zapewnia łatwą instalację i serwis, ponieważ ogranicza ilość potrzebnych części oraz procedur związanych z montażem i demontażem.

Charakterystyka

ciśnienie operacyjne: 4-16 bar
zakres temperatur na wlocie: 1,5-50 ^oC
ciśnieniowy punkt rosy: -40 °C (-25 °C / -70 °C)
zakres przepływów: 6 – 200 Nm³/h
średnie zużycie sprężonego powietrza: 15-20 %

Dane Techniczne

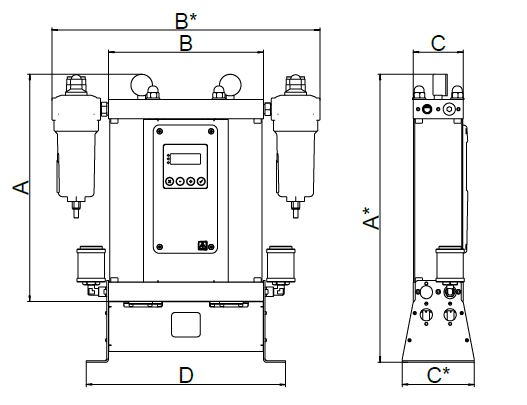

TYP	PRZYŁĄCZE WLOT WYLOT	PRPŁYW NOMINALNY		WYMIARY							MASA
		WLOT	WYLOT	WYMIARY							MASA
		[Nm3/h]	[Nm3/h]	A	A*	B	B*	C	C*	D	kg
A-DRY 06	G 3/8″	6	4,7	339	520	280	480	100	130	354	10,5
A-DRY 12	G 3/8″	12	9,5	573	715	280	480	100	130	354	13,5
A-DRY 24	G 3/8″	24	19	1041	1105	280	480	100	130	354	19
A-DRY 36	G 3/8″	36	28,4	1509	1495	280	480	100	130	354	27,5
A-DRY 60	G 3/4″	60	47,4	972	1105	370	570	148	170	434	45
A-DRY 75	G 3/4″	75	59,3	1167	1300	370	570	148	170	434	53
A-DRY 105	G 3/4″	117	83	1567	1700	370	570	148	170	434	70
A-DRY 150	G 1″	150	118	1345	1440	440	725	198	240	570	170,5
A-DRY 200	G 1″	200	158	1538	1655	440	725	198	240	570	182,2

CHARAKTERYSTYKA
ZAKRES CIŚNIEŃ OPERACYJNYCH	4-16 bar
ZAKRES TEMPERATUR PRACY	+1,5 °C to +50 °C
CIŚNIENIOWY PUNKT ROSY	-40°C (-25°C, -70 °C)
NAPIĘCIE, CZĘSTOTLIWOŚĆ	230V, 50/60 Hz
POBÓR ENERGII	<35 W
KLASA OCHRONY	IP 65
FILTRACJA NA WLOCIE*	0,01 micr
FILTRACJA NA WYLOCIE	1 micr

WSPÓŁCZYNNIKI KORYGUJĄCE F1
CIŚNIENIE OPERACYJNE (bar)	4	5	6	7	8	9	10	11	12	13	14	15	16
WSPÓŁCZYNNIK KORYGUJĄCY	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13

WSPÓŁCZYNNIKI KORYGUJĄCE F1
TEMPERATURA NA WLOCIE [°C]	25	30	35	40	45	50
WSPÓŁCZYNNIK KORYGUJĄCY	1	1	1	0,97	0,87	0,8

PUNKT ROSY
[°C]	-25	-40	-70
CD	1,1	1	0,7

Zastosowania

Uzdatnianie i filtracja

Do pobrania

OSUSZACZE-ADSORBCYJNE-A-DRY-1
