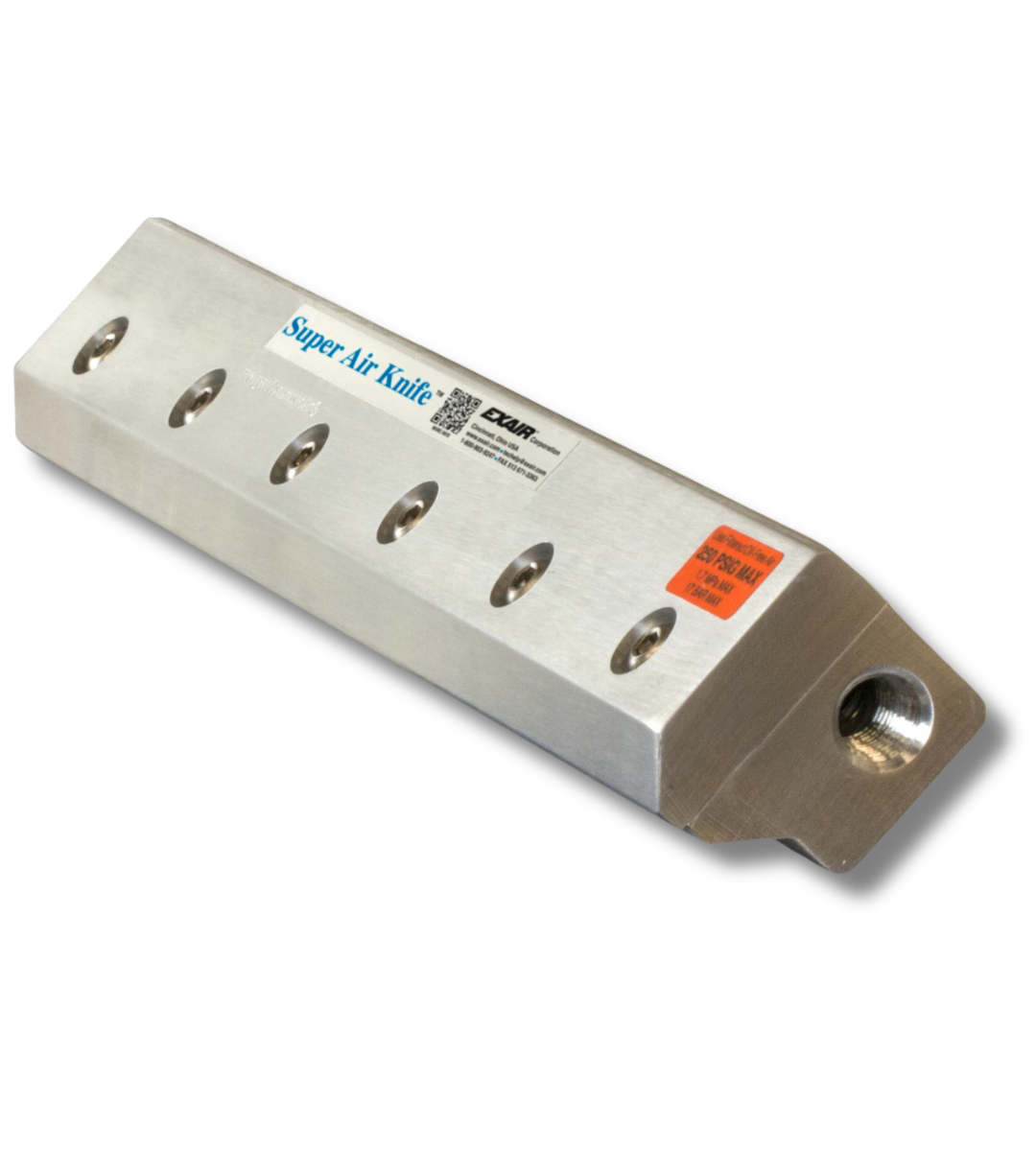

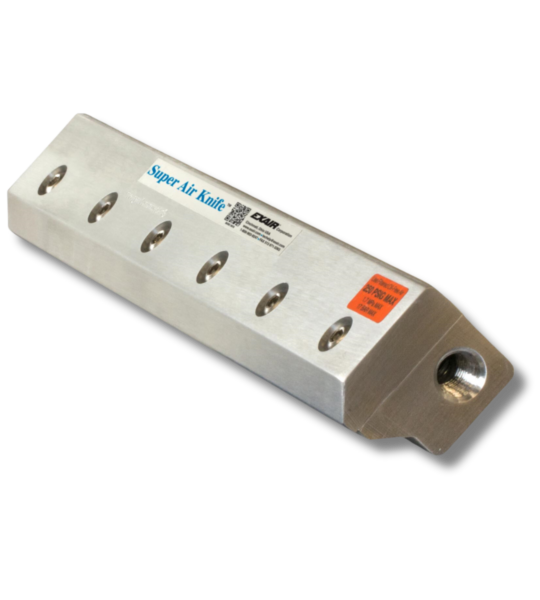

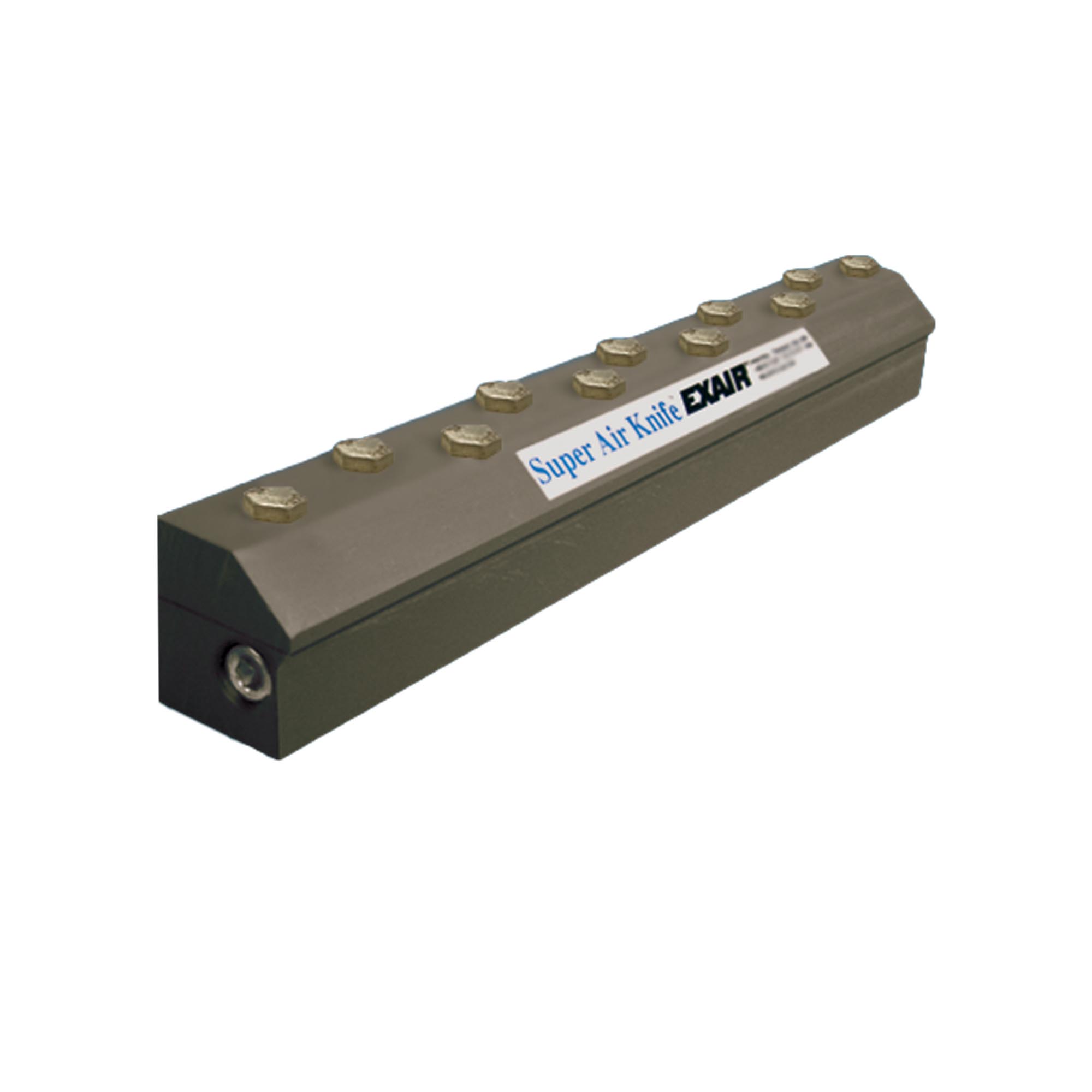

Noże powietrzne “Super”
Noże powietrzne “Super” znacznie obniżają zużycie sprężonego powietrza i poziom hałasu w porównaniu do innych dysz pneumatycznych. Zapewniają jednolity laminarny strumień powietrza o dużej prędkości na całej długości. Zużycie sprężonego powietrza stanowi 1/3 zużycia typowych opcji pneumatycznych.
- Opis produktu
Po wymianie hałaśliwych urządzeń pneumatycznych na kompaktowy nóż powietrzny słyszalny jest jedynie szmer. Nawet przy dużych ciśnieniach rzędu 5,5 bar (80 psig), poziom hałasu jest zadziwiająco niski i wynosi 69 dBA dla większości zastosowań!
Firma EXAIR zwiększyła długość długich noży pneumatycznych “Super” do 108″ (2743mm) oraz produkuje teraz wszystkie noże w wersji o długości 60″ (1524mm) i większej o konstrukcji jednoczęściowej. Nowa jednoczęściowa konstrukcja zapewnia jednolity strumień powietrza i eliminuje łączenie wielu krótkich noży powietrznych razem. Długie noże powietrzne “Super” zostały zwycięzcą w konkursie „Produkt Roku” Magazynu Inżynieria i Utrzymanie Ruchu.
Jednoczęściowa konstrukcja zmniejsza całkowitą wysokość o 1/2 cala i sprawia, że lepiej nadaje się do ograniczonych przestrzeni. Noże powietrzne “Super” wytwarzają laminarny strumień powietrza do zdmuchiwania, suszenia lub chłodzenia szerokich powierzchni o szerokości do 108″ (2743mm). Są idealne do użycia do szerokich części, wstęg i przenośników.
Współczynniki wzmocnienia powietrza (powietrze wciągnięte do sprężonego powietrza) wynoszą 40:1. Spełniają wymagania przepisów BHP w zakresie maksymalnego ciśnienia zatkania i hałasu.

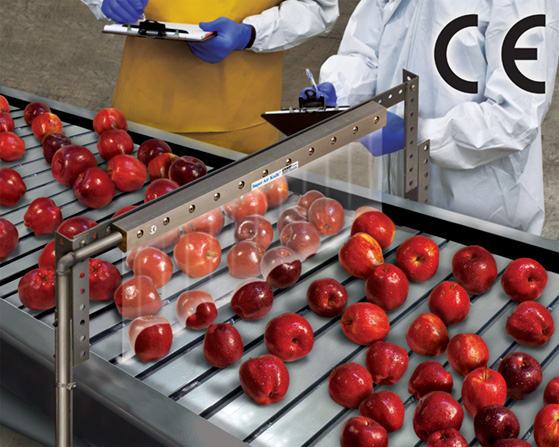

Zużycie energii jest porównywalne do dmuchawy, ale bez kosztownej konserwacji lub przestojów (brak części ruchomych podlegających zużyciu). Dostępnych jest wiele rozmiarów w wykonaniu z aluminium, stali nierdzewnej lub PVDF. Zastosowania obejmują zdmuchiwanie cieczy, wiórów i zanieczyszczeń z części i przenośników, chłodzenie gorących części i tworzenie kurtyny powietrza.
Jak działa nóż powietrzny "Super"
Sprężone powietrze wpływa przez wlot (1) do komory sprężonego powietrza noża powietrznego “Super”. Strumień kierowany jest dokładnie do otworu szczelinowego. Gdy główny strumień wydostaje się poprzez cienką dyszę szczelinową (2), przybiera kształt płaskiej powierzchni, która kieruje strumień powietrza w idealnie prostej linii. W ten sposób powstaje jednolita warstwa powietrza przebiegająca przez całą długość noża. Straty prędkości ograniczono do minimum i zwiększono moc noża poprzez wciąganie powietrza z otoczenia (3) do głównego strumienia przy współczynniku wzmocnienia 40:1. Dzięki temu powstaje dobrze ukształtowana warstwa laminarnego strumienia o dużej sile uderzenia i minimalnych uskokach podmuchu.

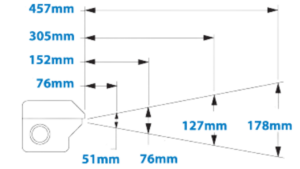

Parametry noża powietrznego "Super"
| Ciśnienie powietrza | Zużycie sprężonego powietrza na 25mm noża | Prędkość przy 152mm od celu | Poziom hałasu | Siła odmuchu na 25mm noża przy 152mm od celu |
| bar | l/min | m/s | dBA | gram |
| 1.4 | 31 | 25,4 | 57 | 17 |
| 2.8 | 48 | 35,6 | 61 | 31 |
| 4.1 | 65 | 48,8 | 65 | 51 |
| 5.5 | 82 | 59,9 | 69 | 71 |
| 6.9 | 99 | 68,5 | 72 | 91 |
Najważniejsze zalety
- Ciche – 69 dBA w przypadku większości zastosowań
- Minimalne zużycie sprężonego powietrza
- Współczynnik wzmocnienia powietrza 40:1
- Jednolity strumień powietrza na całej długości

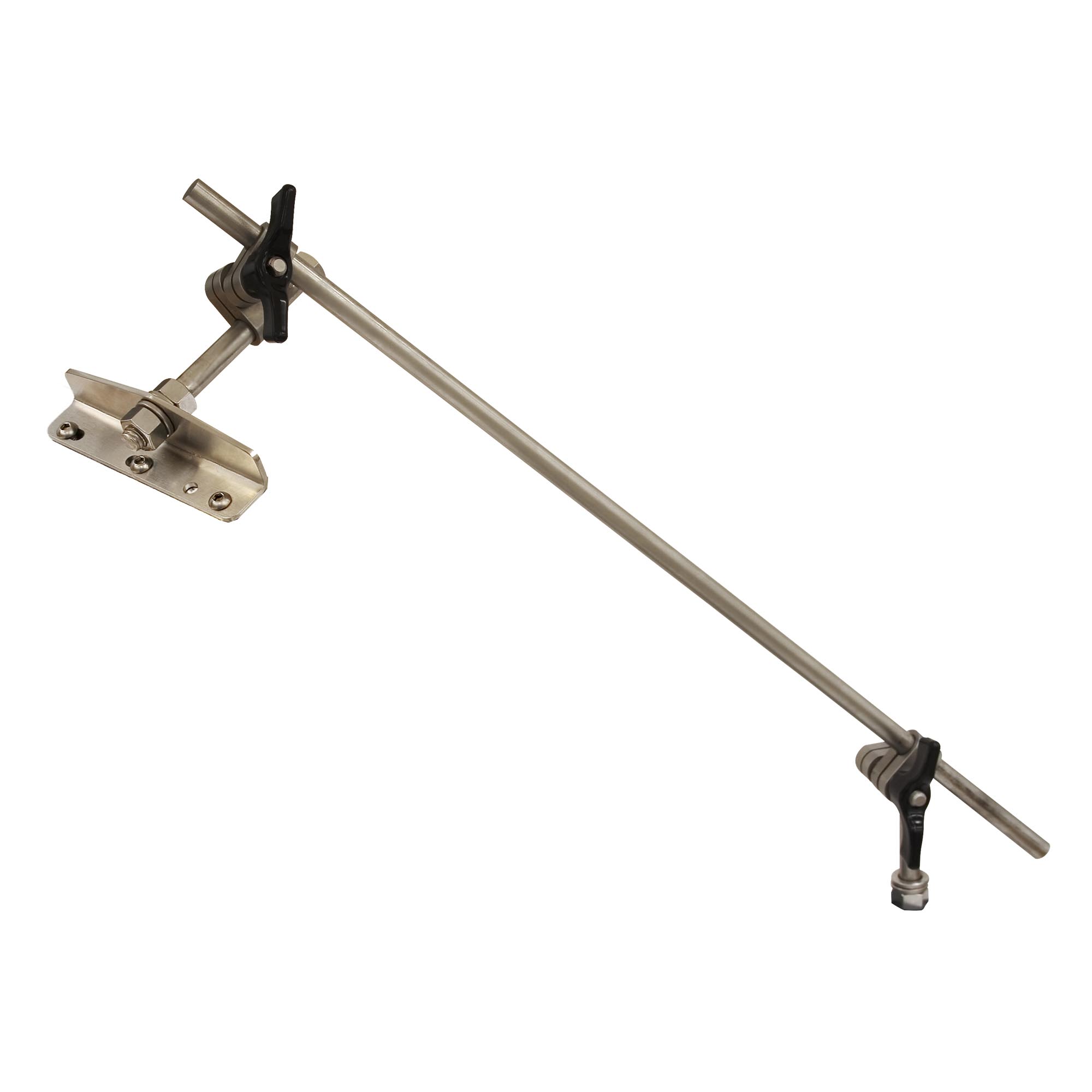

- Łatwy montaż – przy użyciu uniwersalnego systemu montażowego noża powietrznego lub wlotów sprężonego powietrza na każdym końcu i na spodzie
- Kompaktowe, wytrzymałe i łatwe w montażu
- Wpuszczane śruby i nakrętki dla zapewnienia łatwego montażu
- Śruby ze stali nierdzewnej we wszystkich modelach
- Brak części ruchomych – bezobsługowe
- Zmienna siła i przepływ powietrza
- Dostępne specjalne długości
- Nieograniczone długości systemów noży

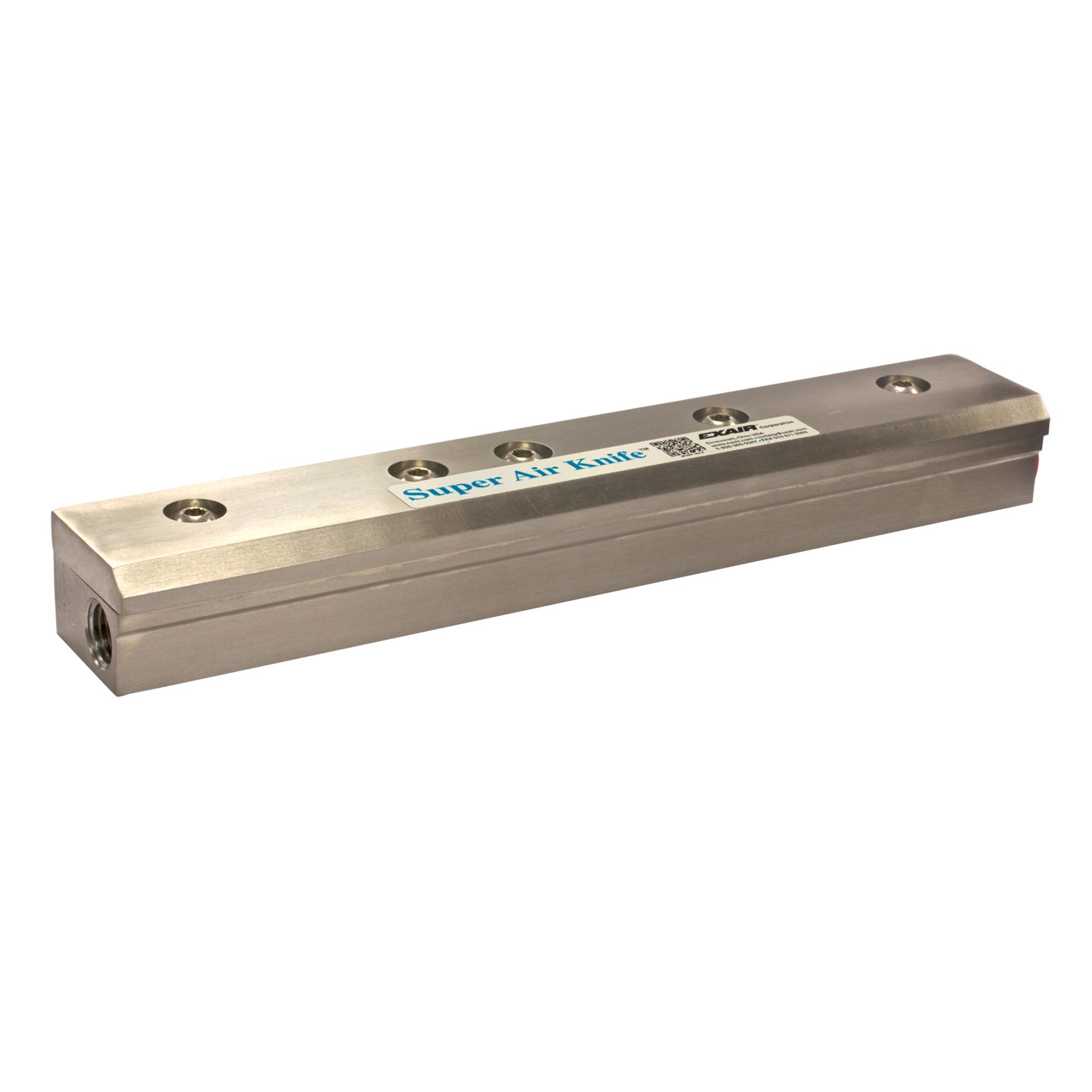

- Standardowe długości do 108″ (2743mm) w wykonaniu z aluminium i stali nierdzewnej, w tym typu 316, (stal nierdzewna do wysokich temperatur do 427°C, przemysłu spożywczego i środowisk korozyjnych) i z PVDF o długości do 54″ (1372mm) o najwyższej odporności na korozję.

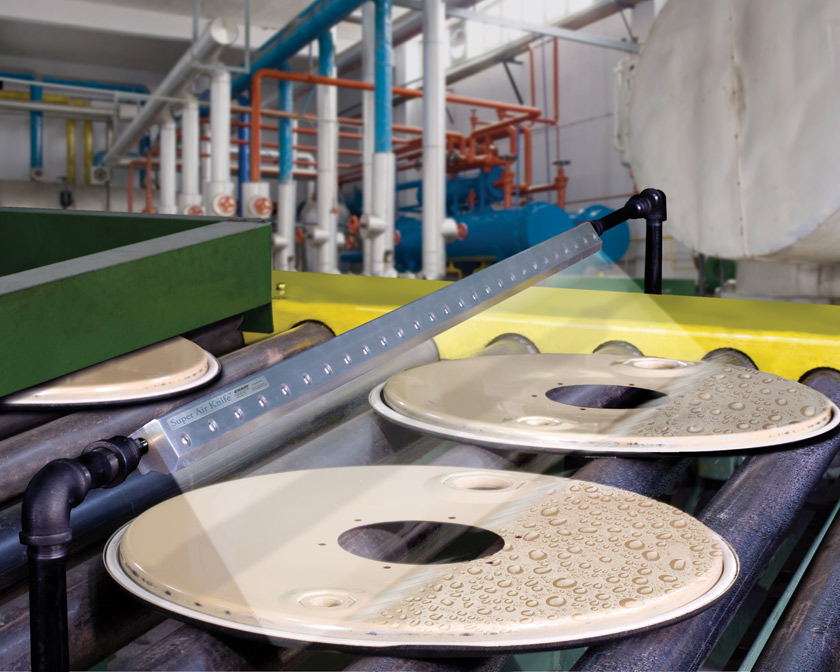

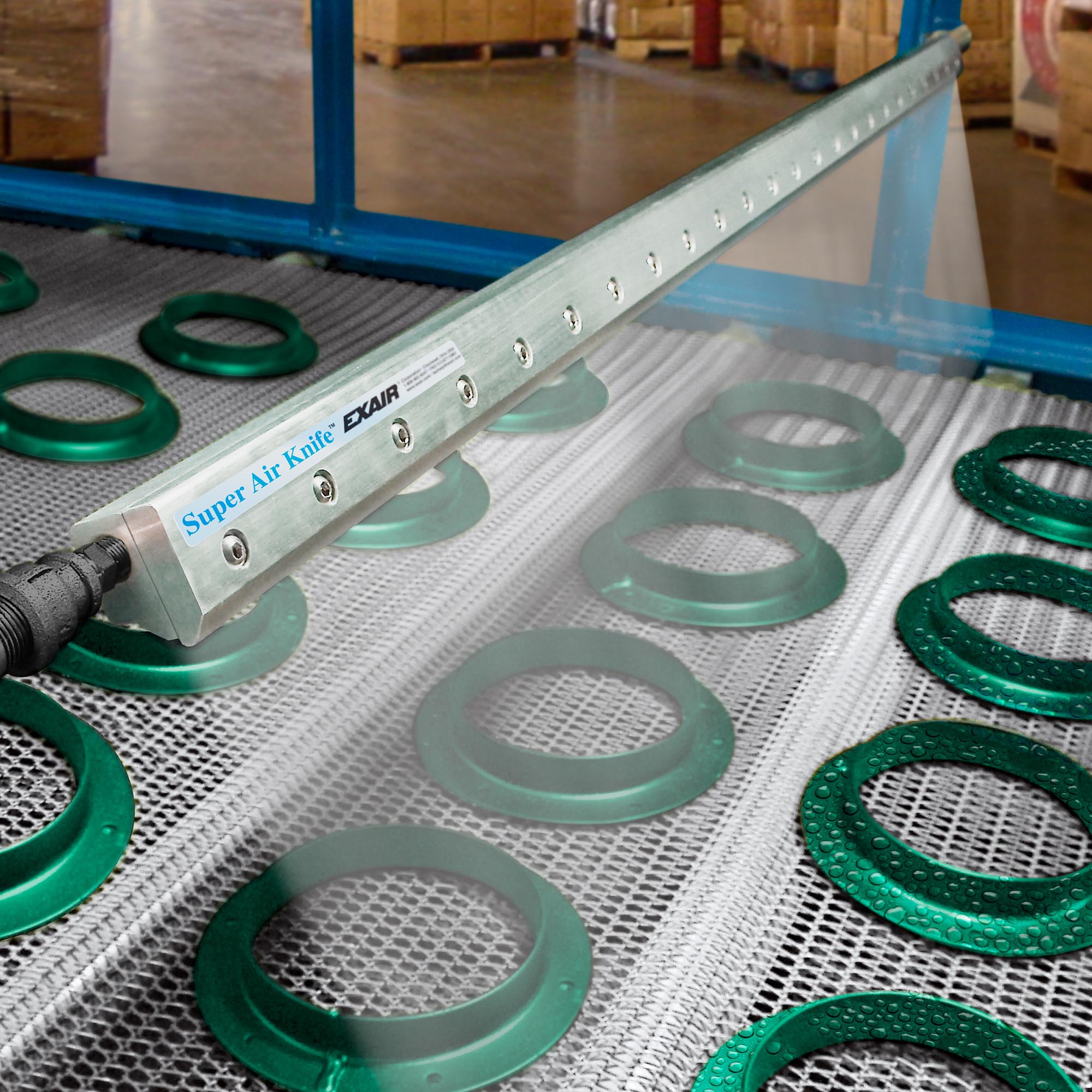

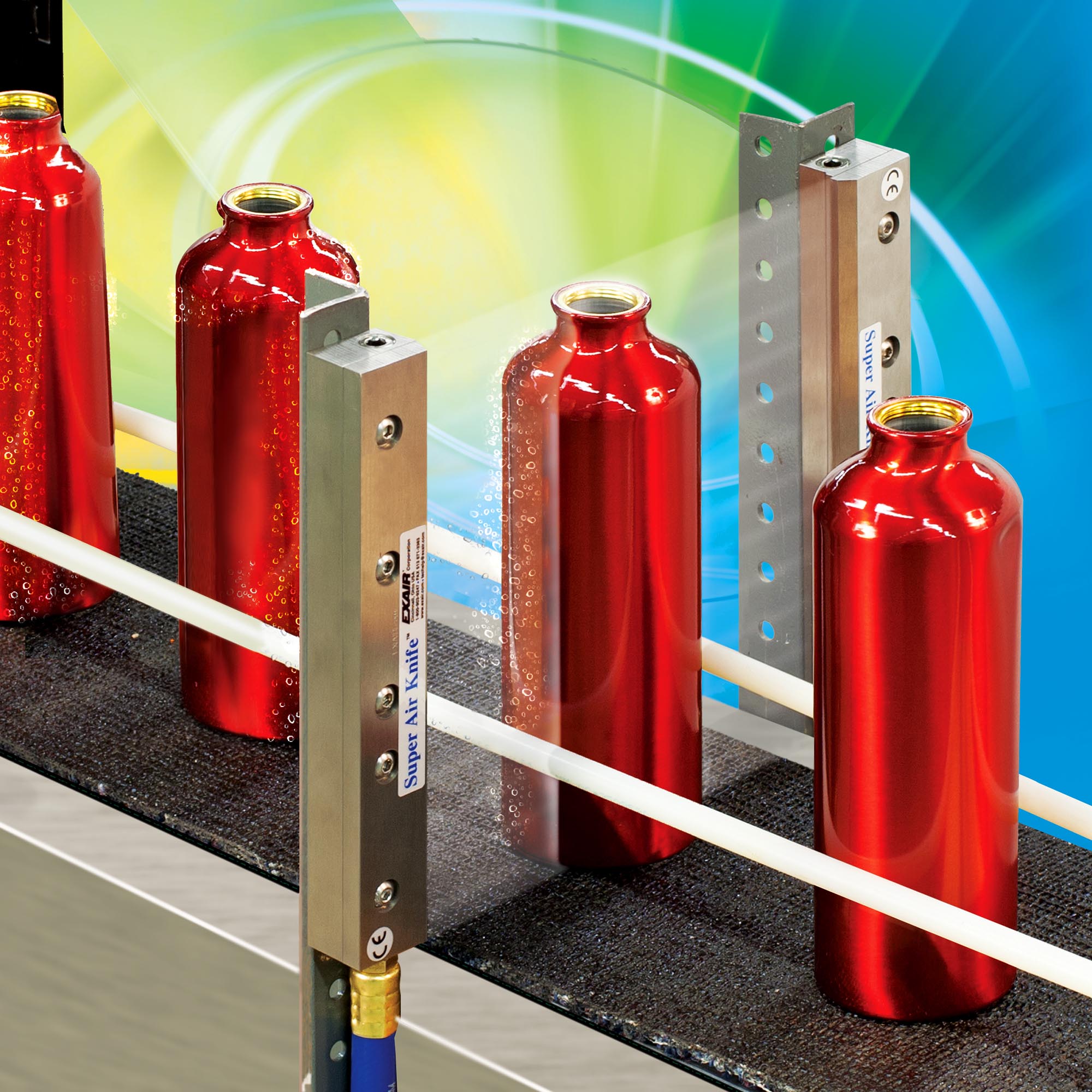

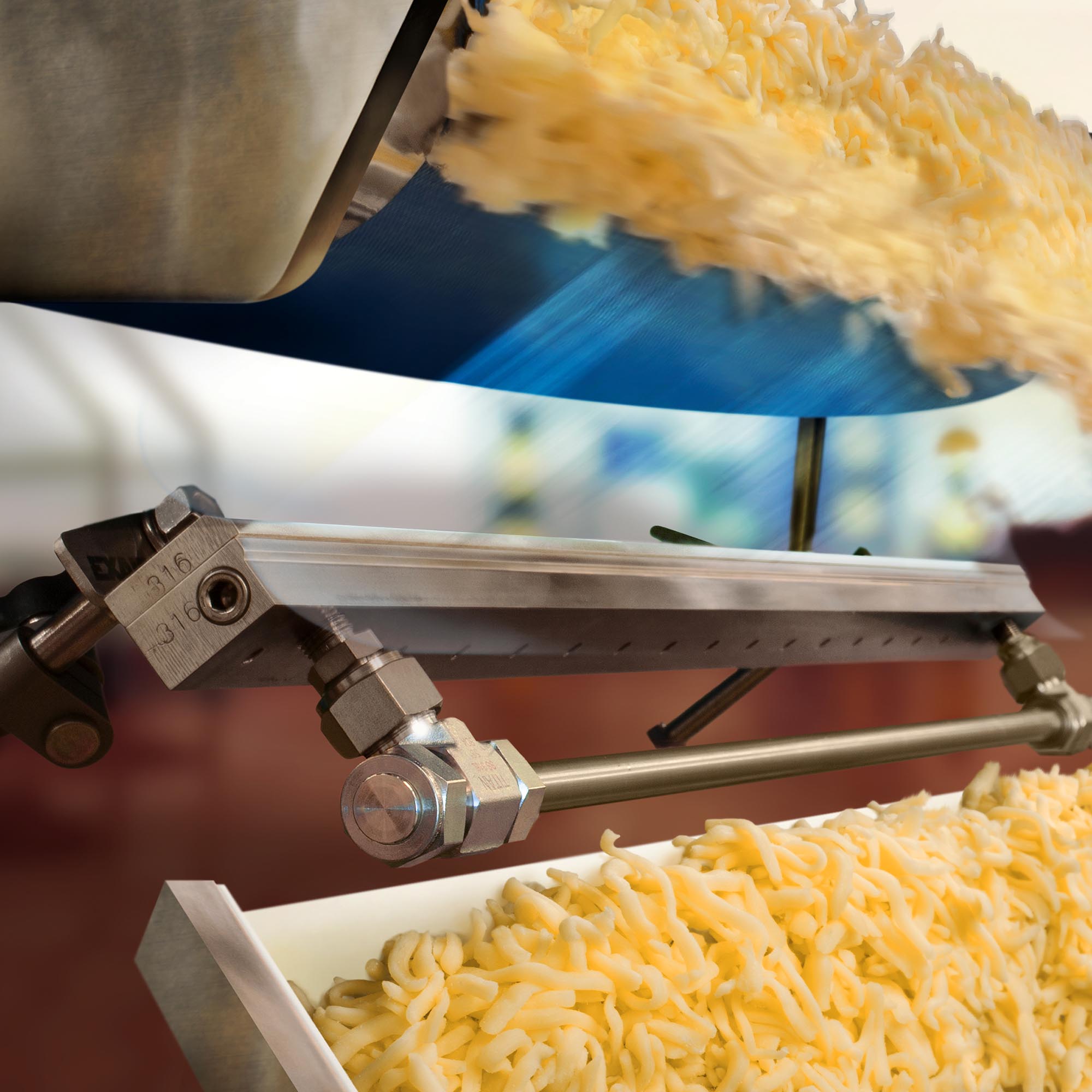

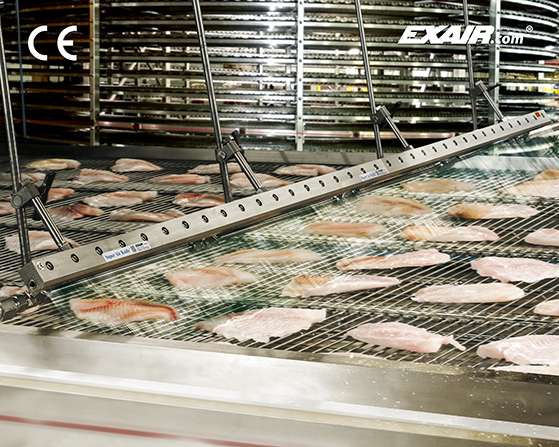

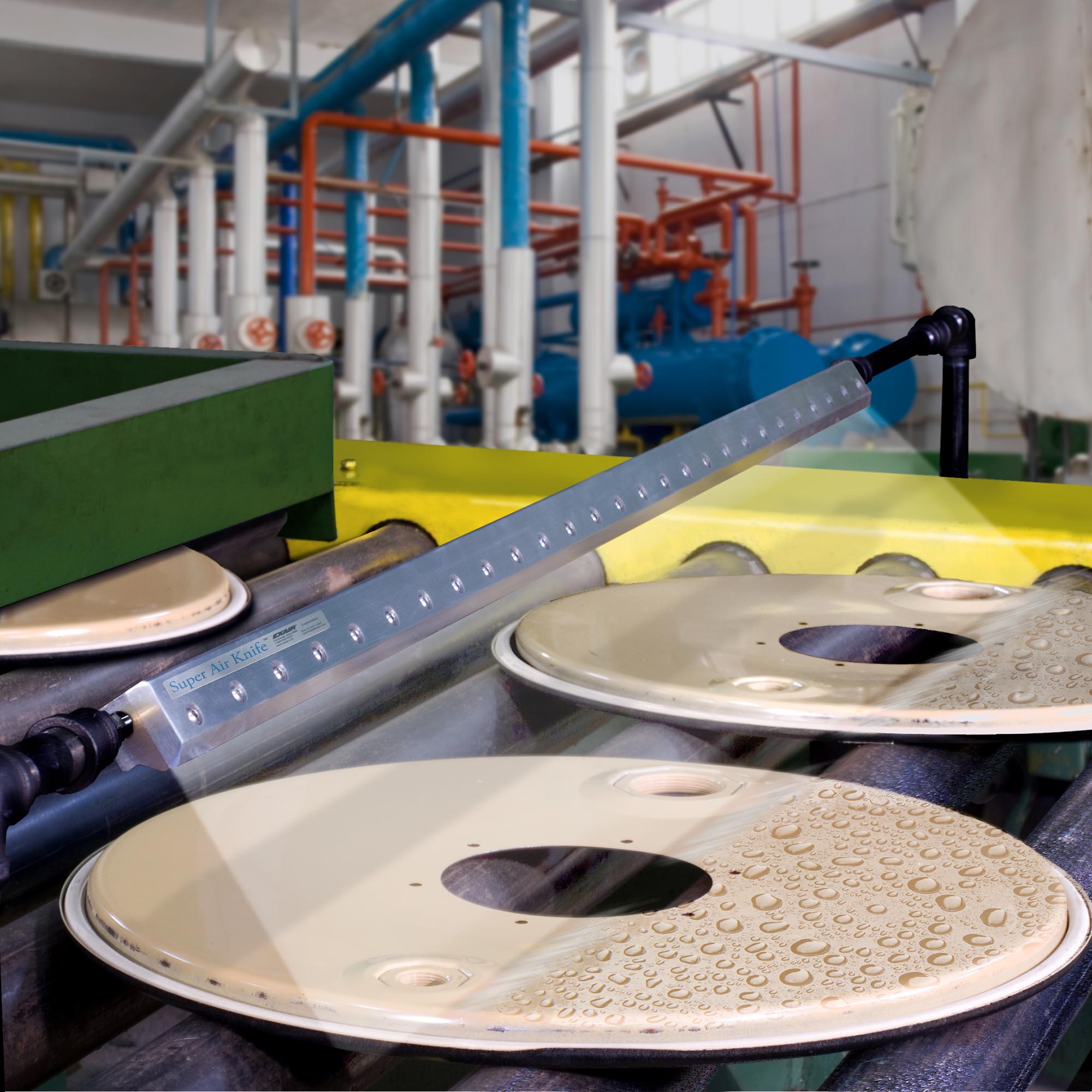

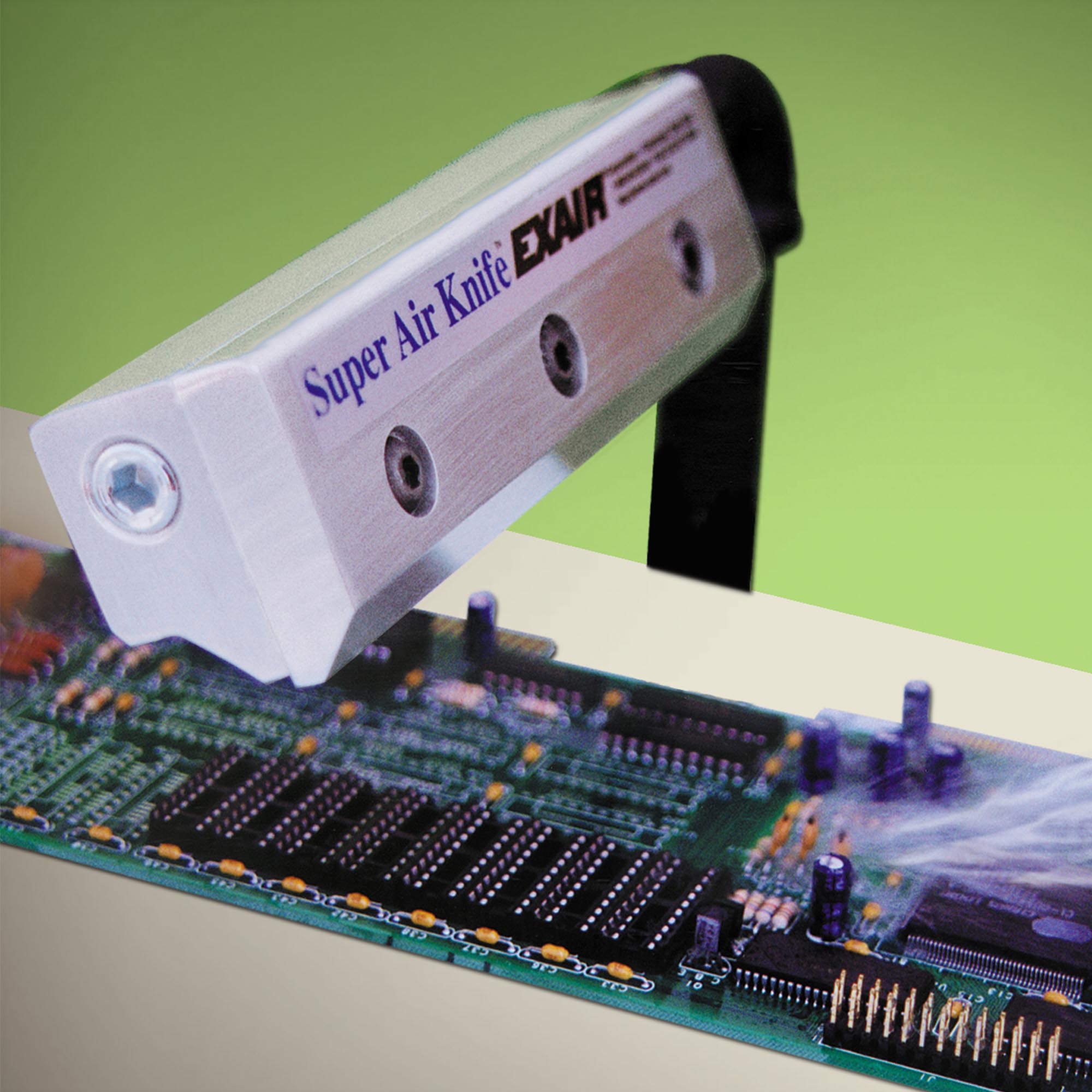

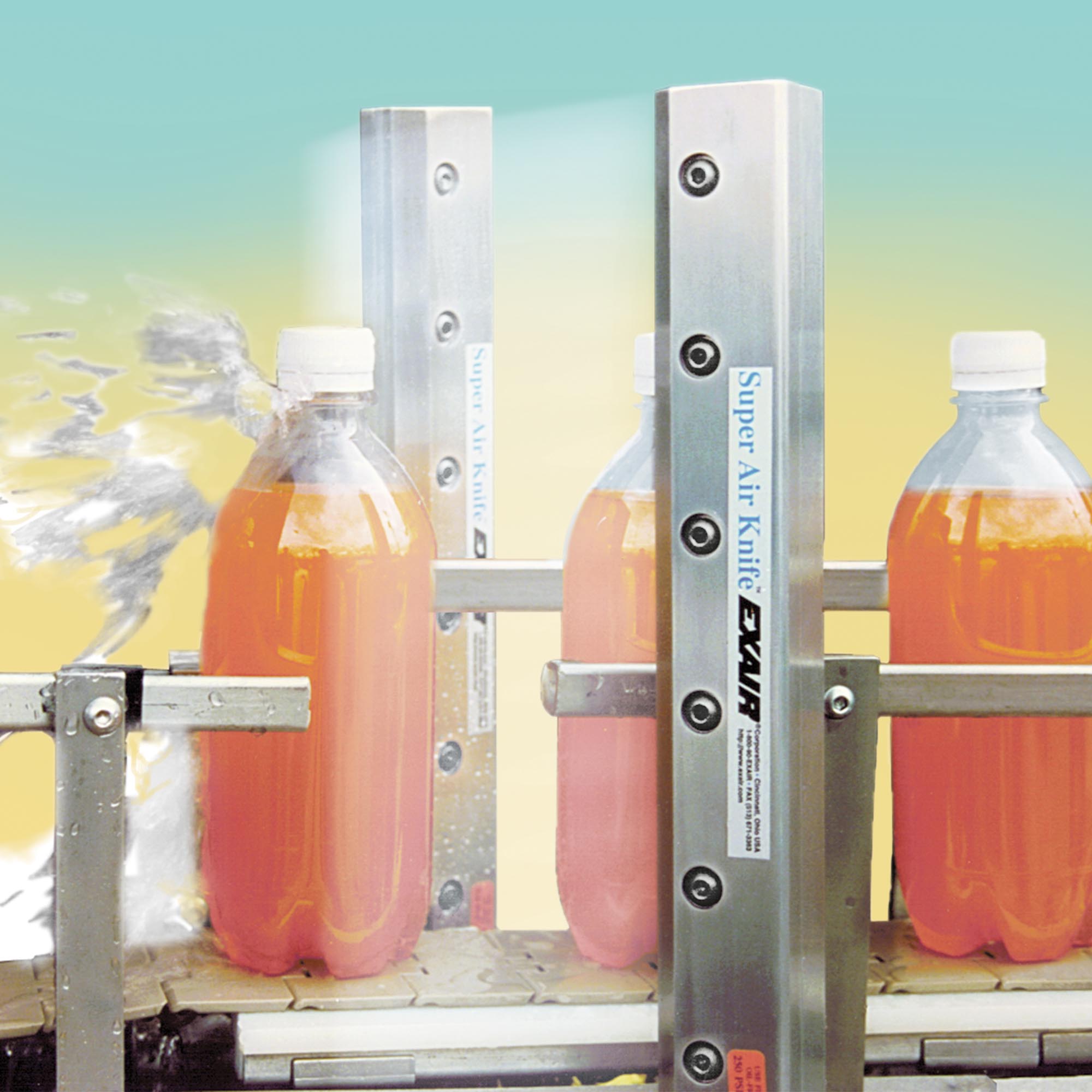

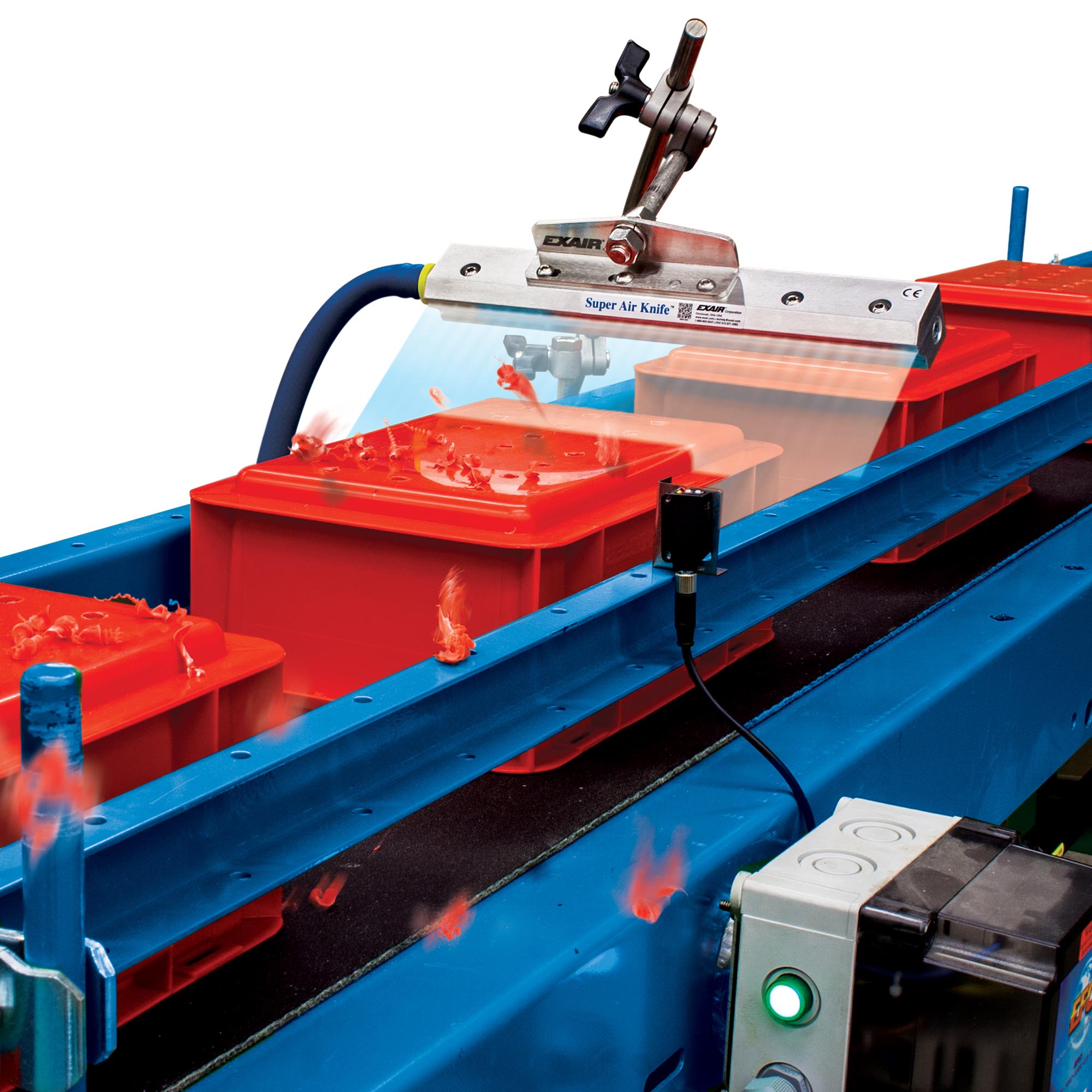

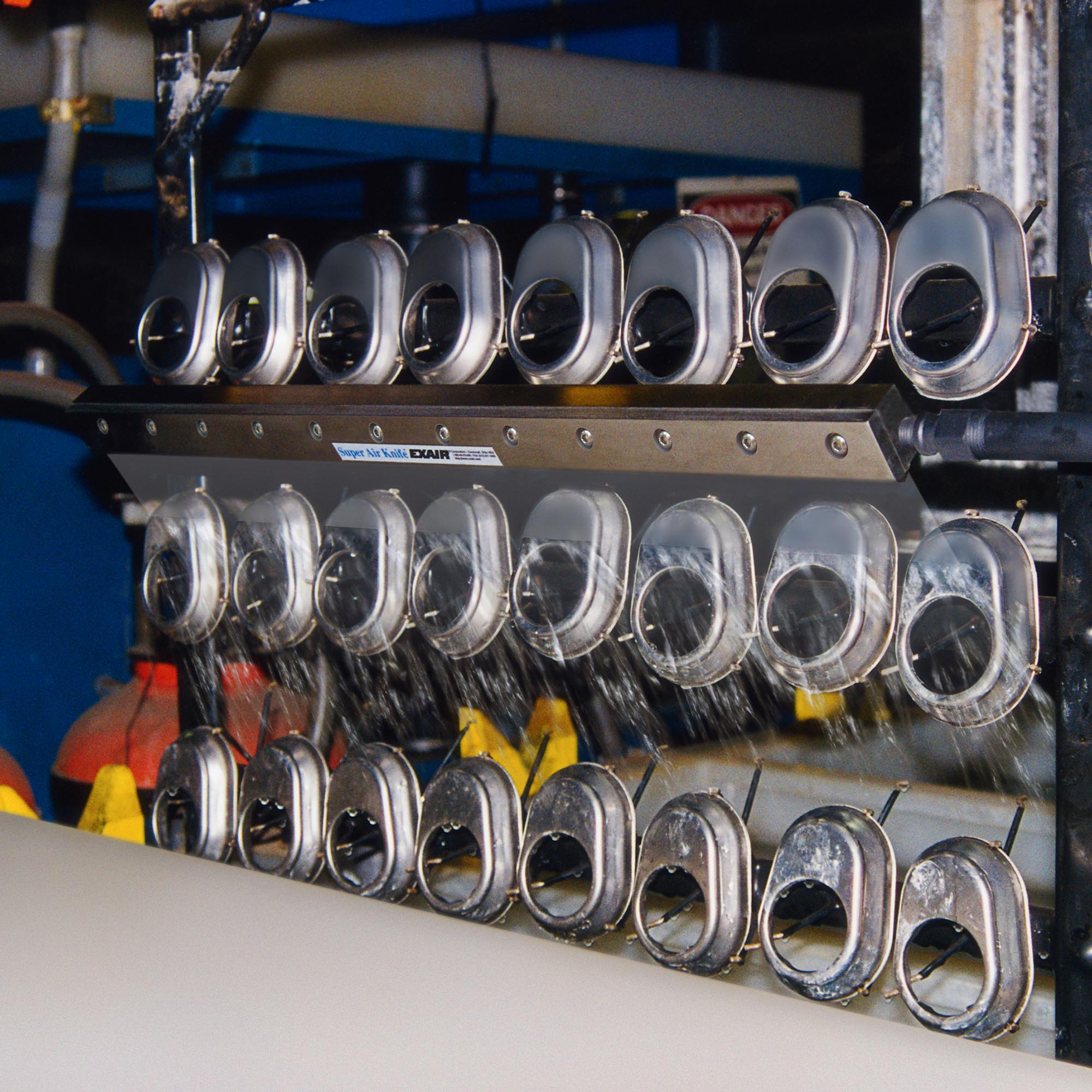

Zastosowania noży powietrznych
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Specyfikacje noży pneumatycznych Super
| Długość strumienia powietrza | Zużycie sprężonego powietrza (5,5 bar) w l/min | Aluminium | Stal nierdzewna 303 | Stal nierdzewna 316 | PVDF |
| 3″ (76mm) | 246 | 110003 | 110003SS | 110003SS-316 | 110003-PVDF |
| 6″ (152mm) | 492 | 110006 | 110006SS | 110006SS-316 | 110006-PVDF |
| 9″ (229mm) | 738 | 110009 | 110009SS | 110009SS-316 | 110009-PVDF |
| 12″ (305mm) | 984 | 1100012 | 1100012SS | 1100012SS-316 | 1100012-PVDF |
| 18″ (457mm) | 1476 | 1100018 | 1100018SS | 1100018SS-316 | 1100018-PVDF |
| 24″ (610mm) | 1968 | 1100024 | 1100024SS | 1100024SS-316 | 1100024-PVDF |
| 30″ (762mm) | 2460 | 1100030 | 1100030SS | 1100030SS-316 | 1100030-PVDF |
| 36″ (914mm) | 2952 | 1100036 | 1100036SS | 1100036SS-316 | 1100036-PVDF |
| 42″ (1067mm) | 3444 | 1100042 | 1100042SS | 1100042SS-316 | 1100042-PVDF |
| 48″ (1219mm) | 3936 | 1100048 | 1100048SS | 1100048SS-316 | 1100048-PVDF |
| 54″ (1372mm) | 4428 | 1100054 | 1100054SS | 1100054SS-316 | 1100054-PVDF |
| 60″ (1524mm) | 4920 | 1100060 | 1100060SS | 1100060SS-316 | |
| 72″ (1829mm) | 5904 | 1100072 | 1100072SS | 1100072SS-316 | |
| 84″ (2134mm) | 6888 | 1100084 | 1100084SS | 1100084SS-316 | |
| 96″ (2438mm) | 7872 | 1100096 | 1100096SS | 1100096SS-316 | |
| 108″ (2743mm) | 8856 | 11000108 | 11000108SS | 11000108SS-316 |
Dostępne są specjalne długości i nieograniczone długości systemów noży.
Dowolną ilość noży powietrznych “Super” można zamontować w poprzek danej powierzchni.

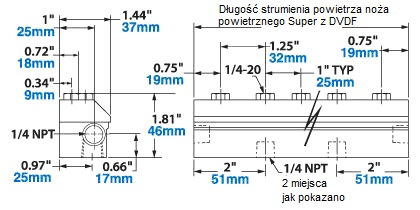

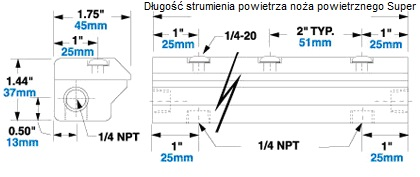

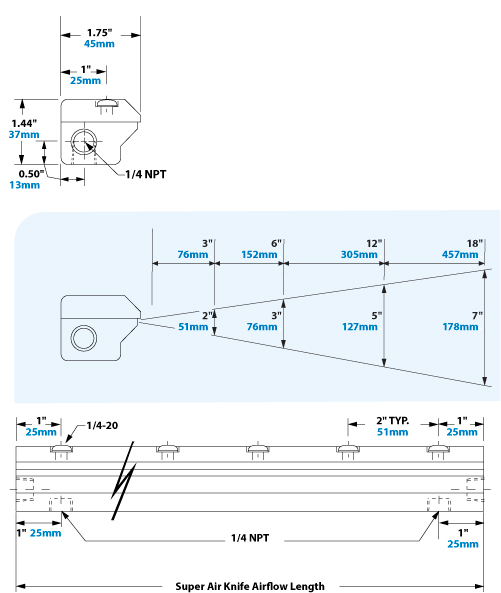

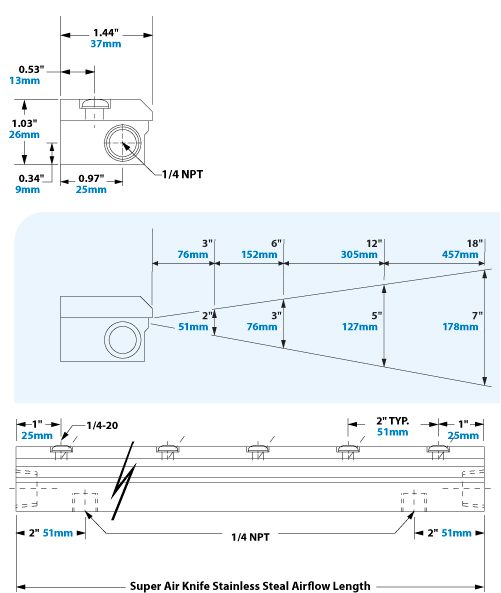

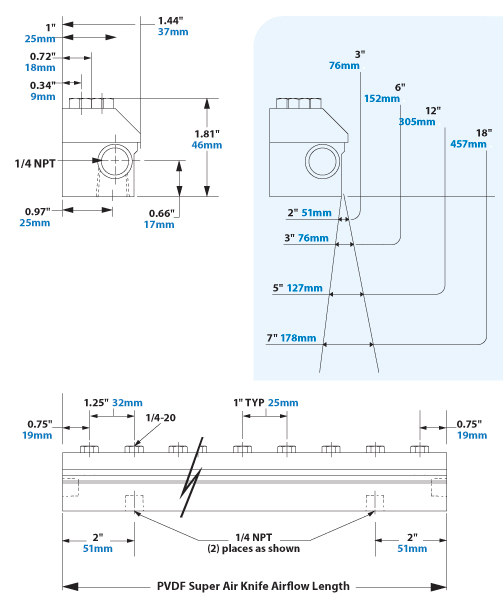

Wymiary noży powietrznych "Super"
Wloty sprężonego powietrza
Nóż powietrzny “Super” posiada wloty sprężonego powietrza na każdym końcu i na spodzie. Noże 24″-47″ wyposażone są w 2 wloty znajdujące się po przeciwnych końcach noża. Noże 48″-59″ wyposażone są w 2 wloty znajdujące się po przeciwnych końcach plus 1 wlot w pobliżu środka, na spodzie noża. Noże 60″-83″ wyposażone są w 2 wloty znajdujące się po przeciwnych końcach oraz 2 wloty, równo rozmieszczone na spodzie noża. Noże 84″ i dłuższe wyposażone są w 2 wloty znajdujące się po przeciwnych końcach oraz 3 wloty, równo rozmieszczone na spodzie noża.
Rodzaje specjalnych noży pneumatycznych "Super"

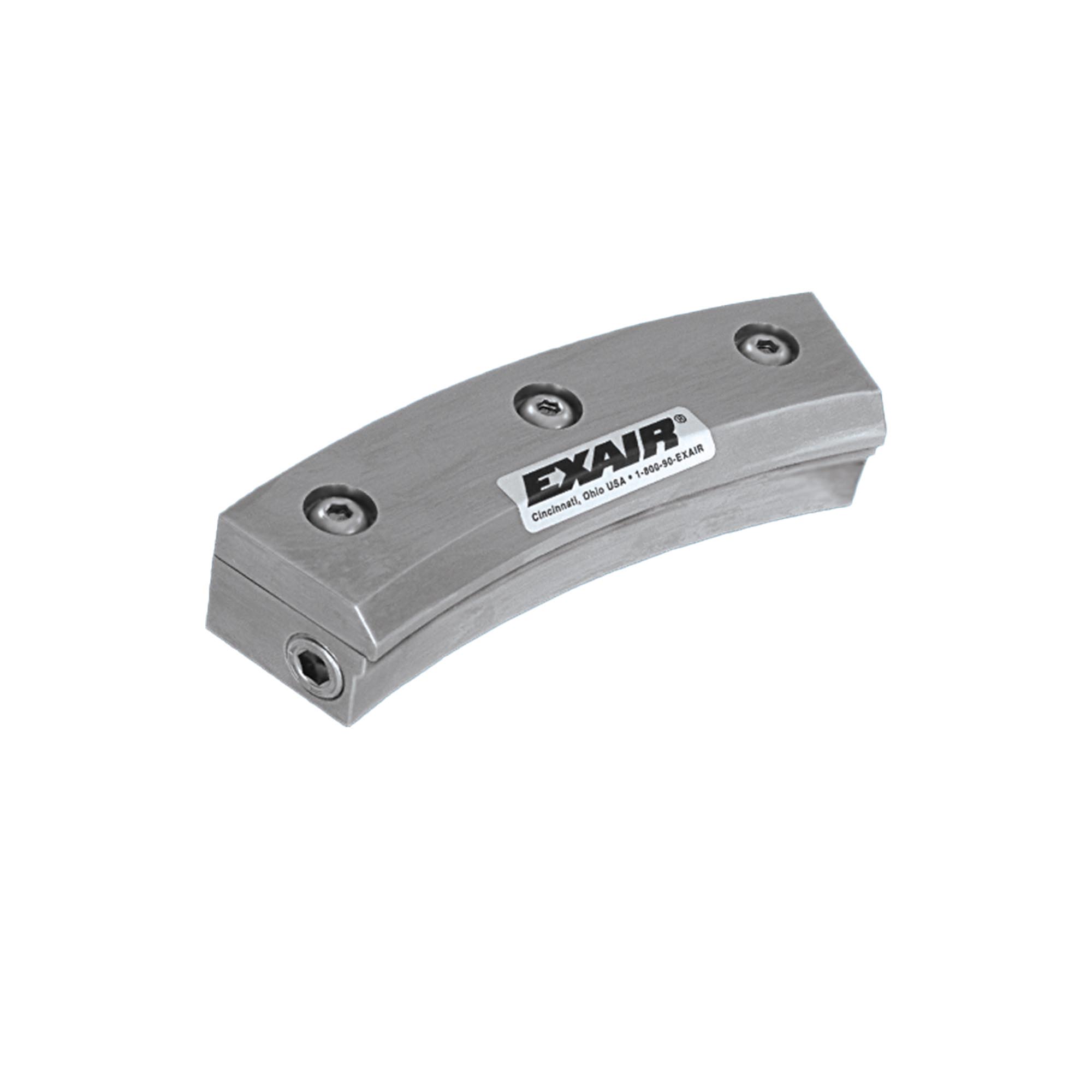

- zakrzywione

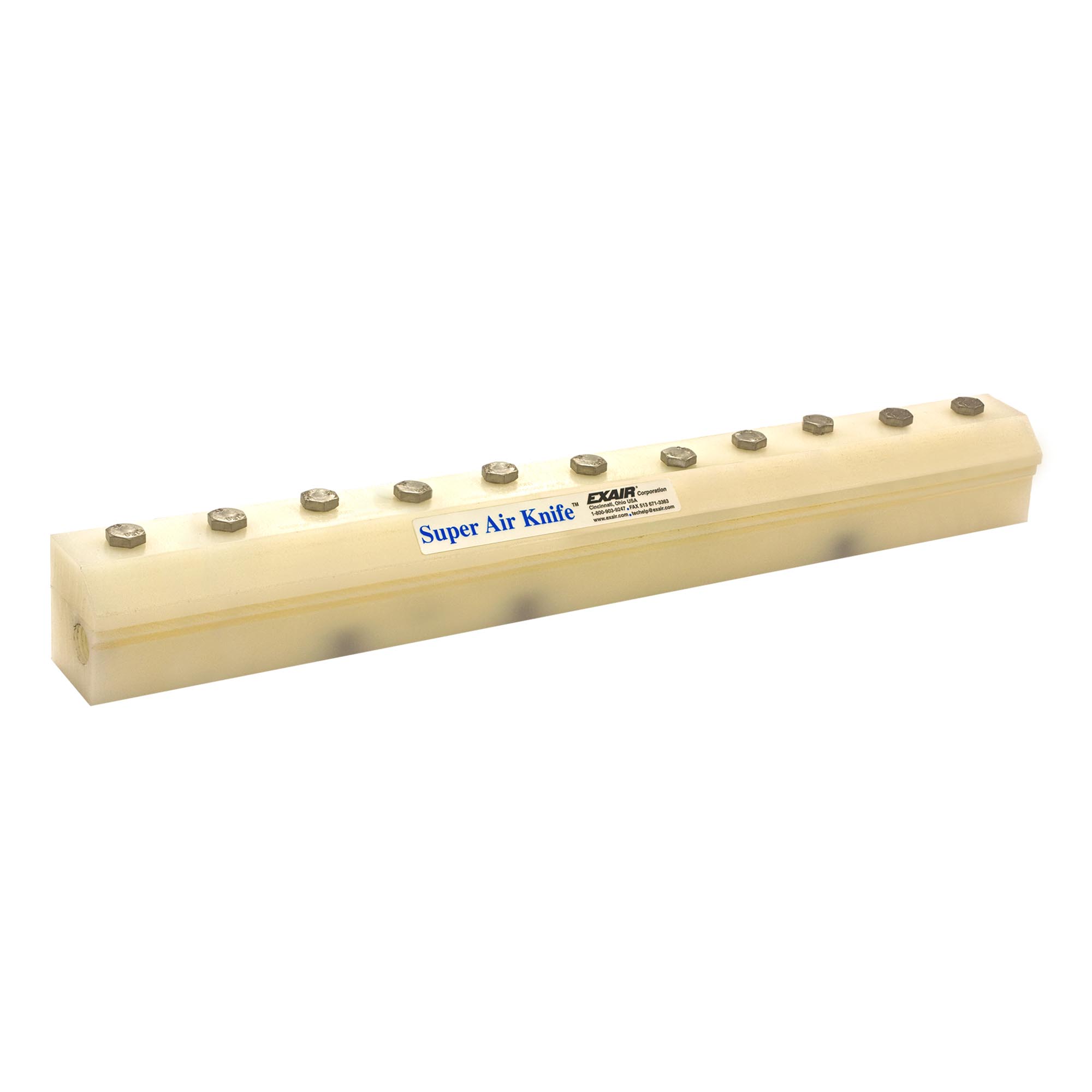

- z tworzywa PCV
- płaskie

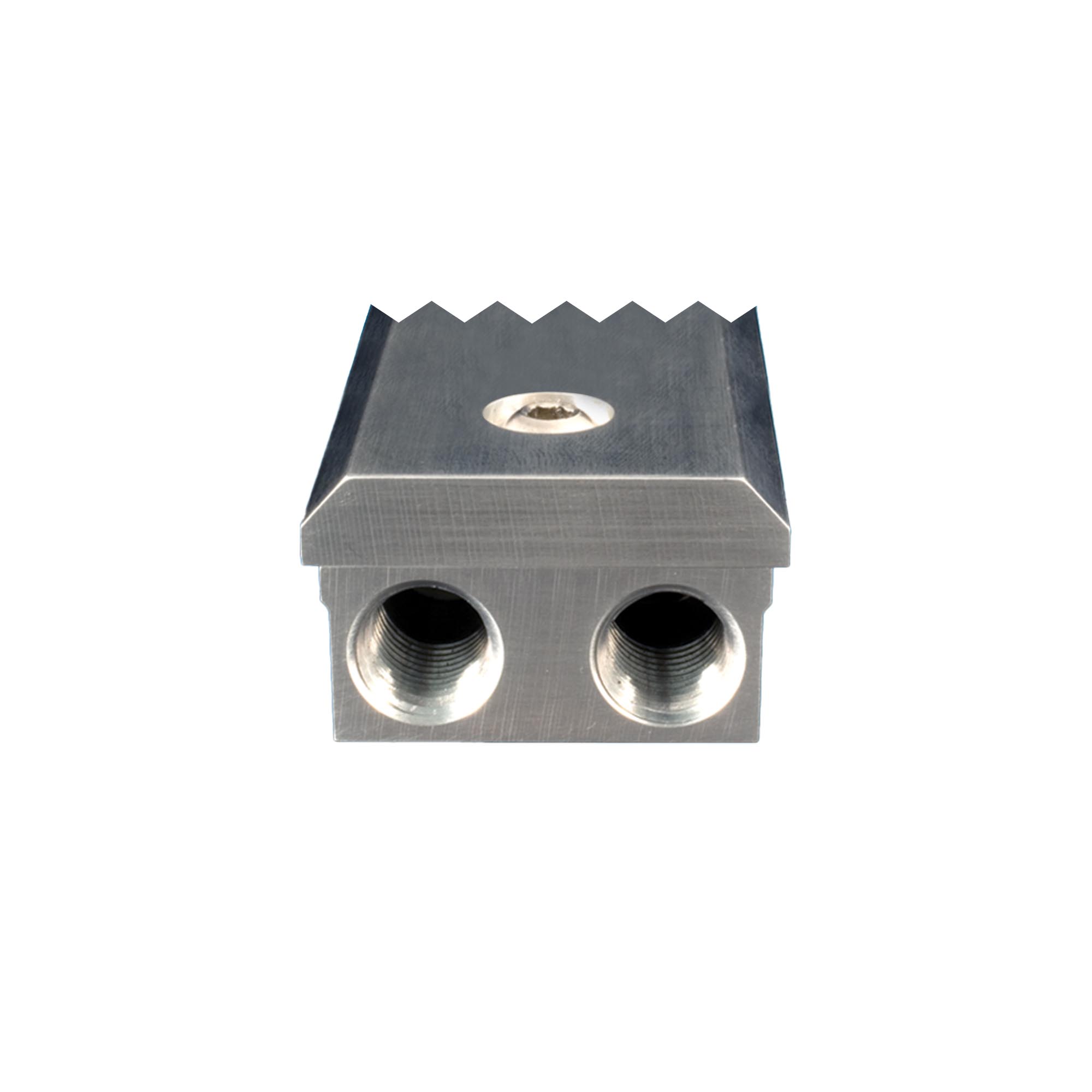

- dwustronne

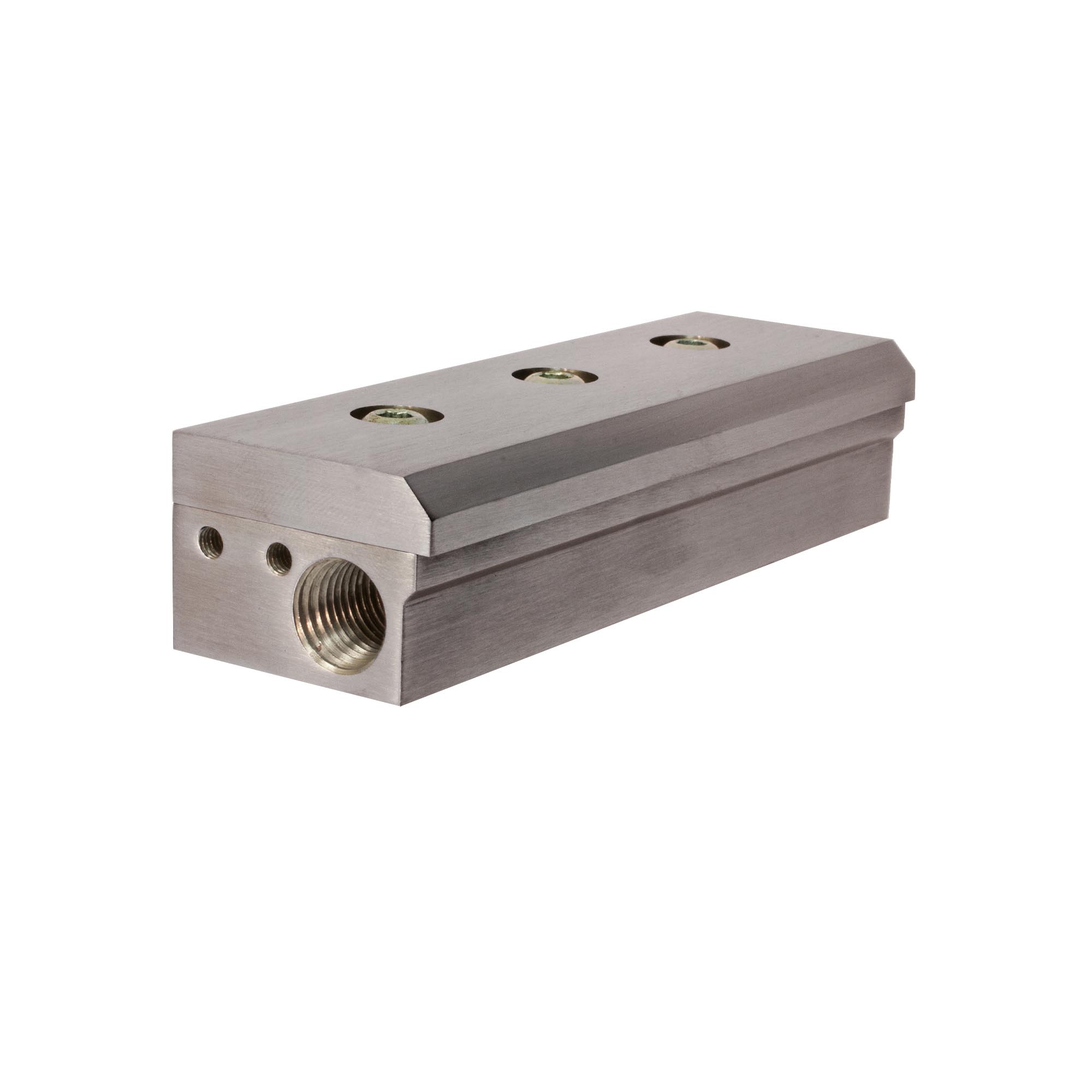

- z dodatkowymi otworami montażowymi
