Listwa antystatyczna – jonizująca Gen4

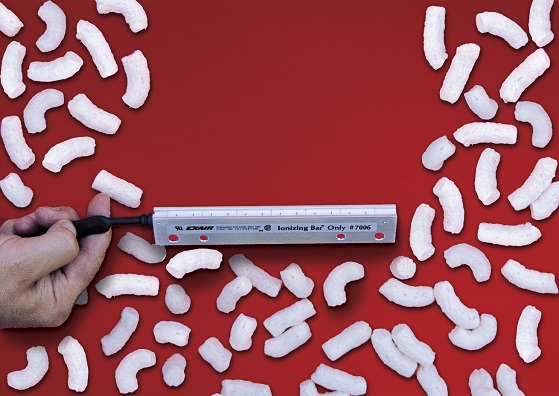

Listwa jonizująca ma za zadanie eliminować przywieranie elektrostatyczne. Kompaktowa, wytrzymała konstrukcja do zastosowań przemysłowych. Listwy antystatyczne EXAIR eliminują ładunki elektrostatyczne na papierze, folii i tworzywach sztucznych, które mogą przyciągać pył i obce materiały, psuć wygląd produktu, powodować rozdarcia lub zakleszczenia oraz porażenia personelu.

Zasilane elektrycznie listwy jonizujące mają kompaktowe rozmiary, dzięki czemu pasują do ciasnych przestrzeni w maszynach, w których powstają ładunki elektrostatyczne. Duże stężenie jonów dodatnich i ujemnych powoduje szybki zanik ładunków elektrostatycznych i neutralizację każdej powierzchni w odległości 102 mm od listwy.

Unikalna konstrukcja bezporażeniowej listwy antystatycznej zapewnia jeszcze lepszą wydajność i niezawodność w zastosowaniach przemysłowych. Osadzenie emiterów jonów ze stali nierdzewnej w wytrzymałym tworzywie sztucznym wydłużyło żywotność. Nie ma otworów ani rowków gromadzących zanieczyszczenia, które mogłyby spowodować zwarcie lub powstanie łuku elektrycznego. Źródło zasilania 5kV zapewnia dużą wydajność, eliminując częste przepalenia towarzyszące prętom 7kV.

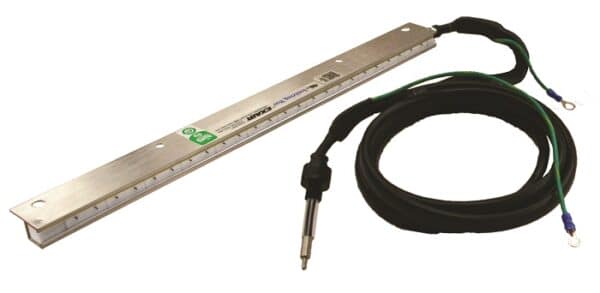

Listwa jonizująca Gen4 zawiera przewód zasilający ekranowany o długości 1,5 m z uziemieniem. W zestawie znajduje się kołnierz montażowy ułatwiający instalację. Pozostałe elementy są już złożone. Długości standardowe do 2743mm są dostępne z magazynu, a długości specjalne do 3,02m są dostępne na specjalne zamówienie. Do pracy listwy jonizującej wymagany jest zasilacz (5kV) EXAIR model 7960 lub 7961.

Możliwości usuwania ładunków elektrostatycznych można znacznie poprawić przez podłączenie noża powietrznego “Super” do listwy antystatycznej (patrz Nóż powietrzny jonizujący “Super”). Nóż powietrzny jonizujący “Super” pcha naprzód jony neutralizujące ładunki elektrostatyczne na duży obszar, co jest idealne dla zastosowań z dużymi prędkościami i dużymi ładunkami. Doprowadzenie powietrza może również usuwać pył i czyścić powierzchnię produktu.

Zasada działania listwy jonizującej

Przewód zasilający ekranowany (1) doprowadza napięcie z zasilacza 5 kVrms do każdego ze sprzężonych pojemnościowo emiterów ze stali nierdzewnej (2) listwy antystatycznej. Żyła uziemiająca (3) podłączona do listwy stanowi ścieżkę wyładowania z emiterów do kanału listwy (4). Wyładowanie na każdym emiterze ładuje cząsteczki gazów znajdujących się w powietrzu, wytwarzając chmurę jonów naładowanych dodatnio i ujemnie (5). Jeżeli powierzchnia materiału ma ładunek ujemny, będzie przyciągała jony dodatnie z listwy jonizującej i w ten sposób zostanie zneutralizowana. Jeżeli powierzchnia materiału ma ładunek dodatni, będzie przyciągała jony ujemne i w ten sposób zostanie także zneutralizowana. Potencjał napięciowy każdego emitera jest wystarczająco wysoki by jonizować otaczające powietrze bez powodowania wyładowania w przypadku dotknięcia emitera.

Zastosowania listew antystatycznych

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

Dejonizacja

Zalety noży powietrznych jonizujących “Super” Gen4:

Tanie
Szybkie usuwanie ładunków elektrostatycznych
Kompaktowe
Skuteczne z odległości do 102mm
Bezporażeniowe, nieradioaktywne
Wytrzymała konstrukcja do środowisk przemysłowych
Łatwy montaż, wyposażone w kołnierz montażowy
Małe wymagania w zakresie konserwacji
Całkowicie zmontowane
Ciche – 69 dBA w przypadku większości zastosowań
Minimalne zużycie sprężonego powietrza
Współczynnik wzmocnienia powietrza 40:1
Jednolity strumień powietrza na całej długości
Łatwy montaż – przy użyciu uniwersalnego systemu montażowego noża powietrznego lub wlotów sprężonego powietrza na każdym końcu i na spodzie
Kompaktowe, wytrzymałe i łatwe w montażu
Wpuszczane śruby i nakrętki dla zapewnienia łatwego montażu

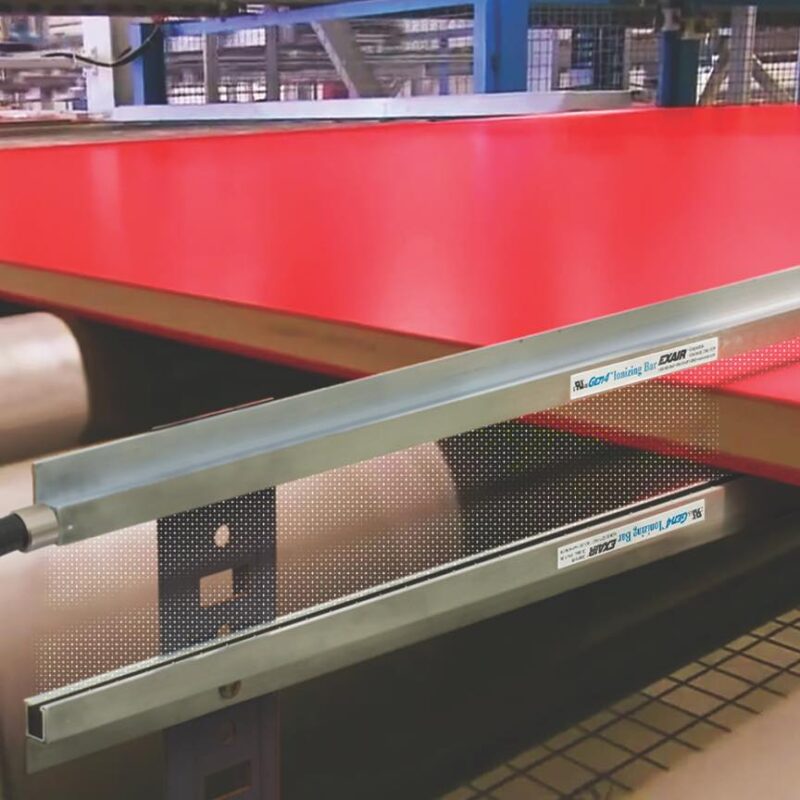

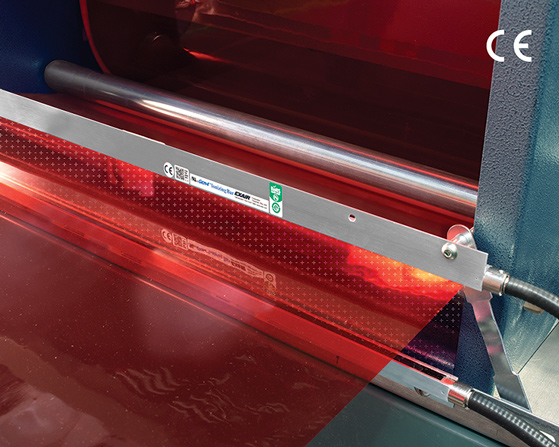

Najpopularniejsze zastosowania:

Etykietowanie
Wykonywanie worków – formowanie i napełnianie
Neutralizacja folii termokurczliwej
Prasy arkuszowe i wstęg papieru
Opakowania
Maszyny przetwarzające papier
Neutralizacja operacji cięcia
Tkaniny
Sitodruk

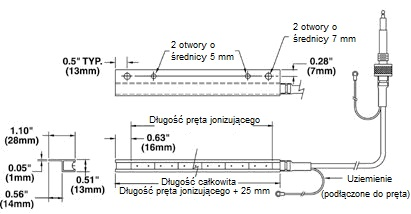

Zalety i wymiary listwy jonizującej Gen4:

Specyfikacje listew antystatycznych:

Długość	Listwa antystatyczna – nr katalogowy
3″ (76mm)	8003
6″ (152mm)	8006
9″ (229mm)	8009
12″ (305mm)	8012
18″ (457mm)	8018
24″ (610mm)	8024
30″ (762mm)	8030
36″ (914mm)	8036
42″ (1067mm)	8042
48″ (1219mm)	8048
54″ (1372mm)	8054
60″ (1524mm)	8060
72″ (1829mm)	8072
84″ (2134mm)	8084
96″ (2438mm)	8096
108″ (2743mm)	80108

Dostępne są listwy jonizujące o długościach specjalnych do 120″ (3048 mm). W zestawie znajduje się przewód zasilający ekranowany o długości 1,5 m z uziemieniem i złącze bagnetowe.

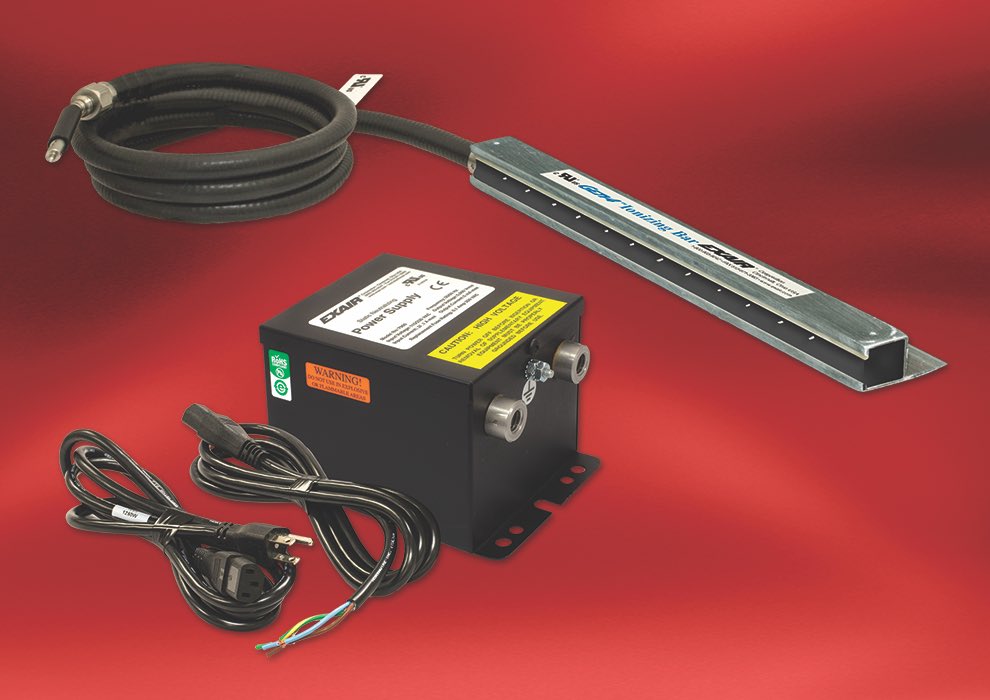

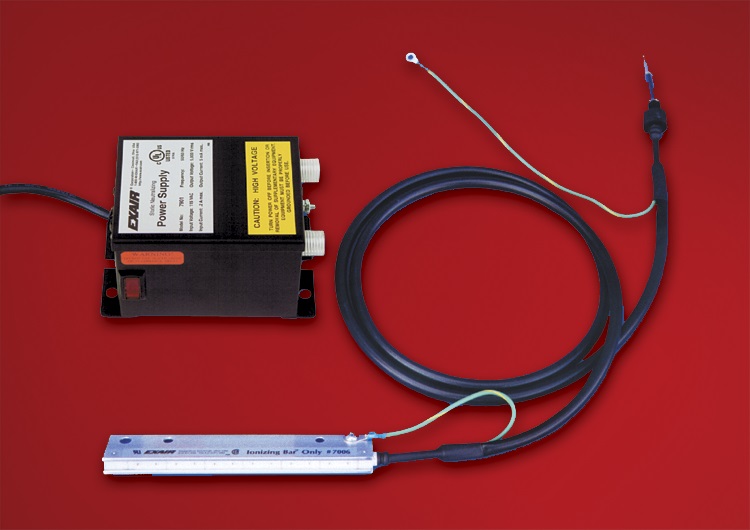

Do pracy wymagany jest zasilacz 5kV. Model 7960z 2 wyjściami lub model 7961 z 4 wyjściami. Zasilacze są wyposażone w przewód zasilający o długości 1,8 m, podświetlany wyłącznik zasilania i wyjścia napięciowe.

Wymagania elektryczne i dane techniczne listwy antystatycznej Gen4:

Wymagania elektryczne

Zagrożenie elektryczne:

Listwy antystatyczne są bezporażeniowe (prąd zwarcia poniżej 40 mikroamperów).
Nie używać w pobliżu materiałów lub gazów palnych!

Materiały konstrukcyjne:

Kanał listwy jonizującej: aluminium
Części z tworzywa sztucznego: klasa palności HB wg normy UL 94
Emitery: stal nierdzewna
Maksymalna temperatura otoczenia: 74°C

Dane techniczne listwy antystatycznej Gen4:

Parametry listwy jonizującejj Gen4
Odległość od naładowanej powierzchni	13 mm	25 mm	51mm	76mm	102mm
Rozpraszanie jonów 5kV* (sekundy)	0,1	0,14	0,29	0,53	09,6
