Filtry sprężonego powietrza P-VAC do pomp próżniowych
Filtry z serii P-VAC są stosowane do ochrony pomp próżniowych. Instalując filtr P-VAC można w łatwy sposób uniknąć uszkodzeń pompy. Dostępne są dwa stopnie filtracji: wstępny (VACP) oraz dokładny (VACM).
Opis
Właściwy model filtra dobiera się na podstawie wielkości przepływu sprężonego powietrza a także rodzaju i ilości zanieczyszczeń.
Parametry i Aplikacje
Parametry:
- Maksymalne ciśnienie robocze: 2 bary (2000 mbar)
- Wartości przepływu: od 7,5 do 345 m3/h
- Przyłącza: od 1/8″ do 1 1/2″
- Zakres temperatury pracy: od 1,5 do 65 °C
Aplikacje:
- pompy próżniowe
Dane Techniczne
| Model | Przyłącze | Przepływ | Element filtracyjny | Wymiary [mm] | Waga | ||||
| P-VAC | BSP | Nm3/h | wstępny | dokładny | A | B | C | D | kg |
| P-VAC0006 | 1/8″ | 1,25 | 03528 VACP | 03538 VACM | 105 | 55 | 14 | 40 | 0,3 |
| P-VAC0016 | 1/4″ | 2,25 | 05528 VACP | 05528 VACM | 125 | 55 | 14 | 60 | 0,3 |
| P-VAC0026 | 1/4″ | 3,1 | 03844 VACP | 03844 VACM | 145 | 73 | 18 | 40 | 0,5 |
| P-VAC0036 | 3/8″ | 3,75 | 03844 VACP | 03844 VACM | 145 | 73 | 18 | 40 | 0,5 |
| P-VAC0046 | 1/4″ | 4,4 | 06050 VACP | 06050 VACM | 189 | 88 | 21 | 60 | 0,8 |
| P-VAC0056 | 3/8″ | 7,5 | 06050 VACP | 0650 VACM | 189 | 88 | 32 | 60 | 0,7 |
| P-VAC0076 | 1/2″ | 9,8 | 07050 VACP | 07050 VACM | 189 | 88 | 32 | 60 | 0,7 |
| P-VAC0106 | 3/4″ | 15 | 14050 VACP | 14050 VACM | 257 | 88 | 32 | 150 | 0,8 |
| P-VAC0186 | 1″ | 24,8 | 12075 VACP | 12075 VACM | 261 | 125 | 37 | 160 | 1,9 |
| P-VAC0306 | 1″ | 41,9 | 22075 VACP | 22075 VACM | 361 | 125 | 37 | 250 | 2,4 |
| P-VAC0476 | 1-1/2″ | 63,8 | 32075 VACP | 32075 VACM | 461 | 125 | 37 | 350 | 2,6 |
| P-VAC0706 | 1 -1/2″ | 97,5 | 50075 VACP | 50075 VACM | 641 | 125 | 37 | 530 | 3,5 |
Filtry z serii P-VAC posiadają dwa stopnie filtracji:

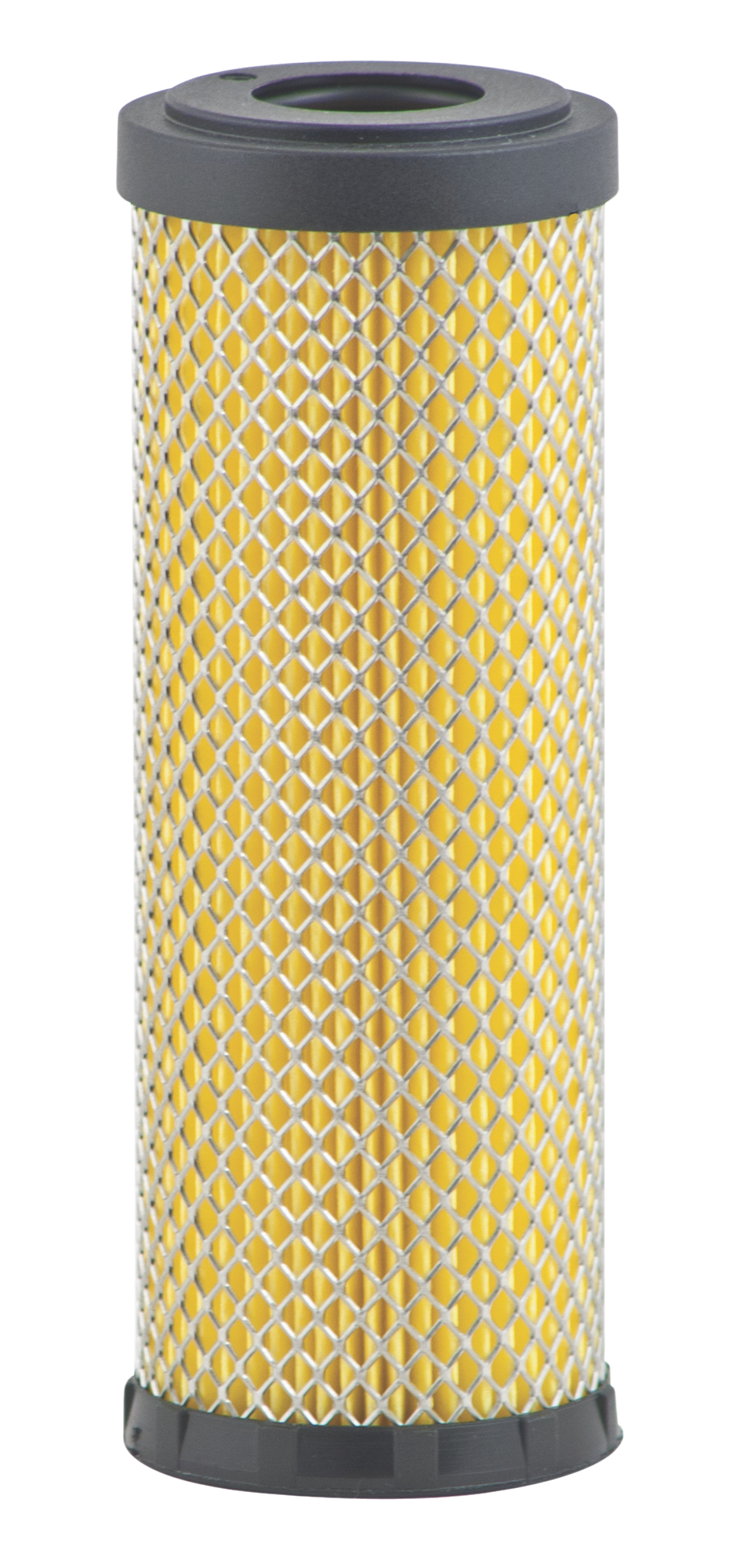

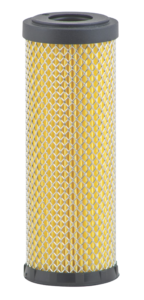

- “VACP” – wstępny

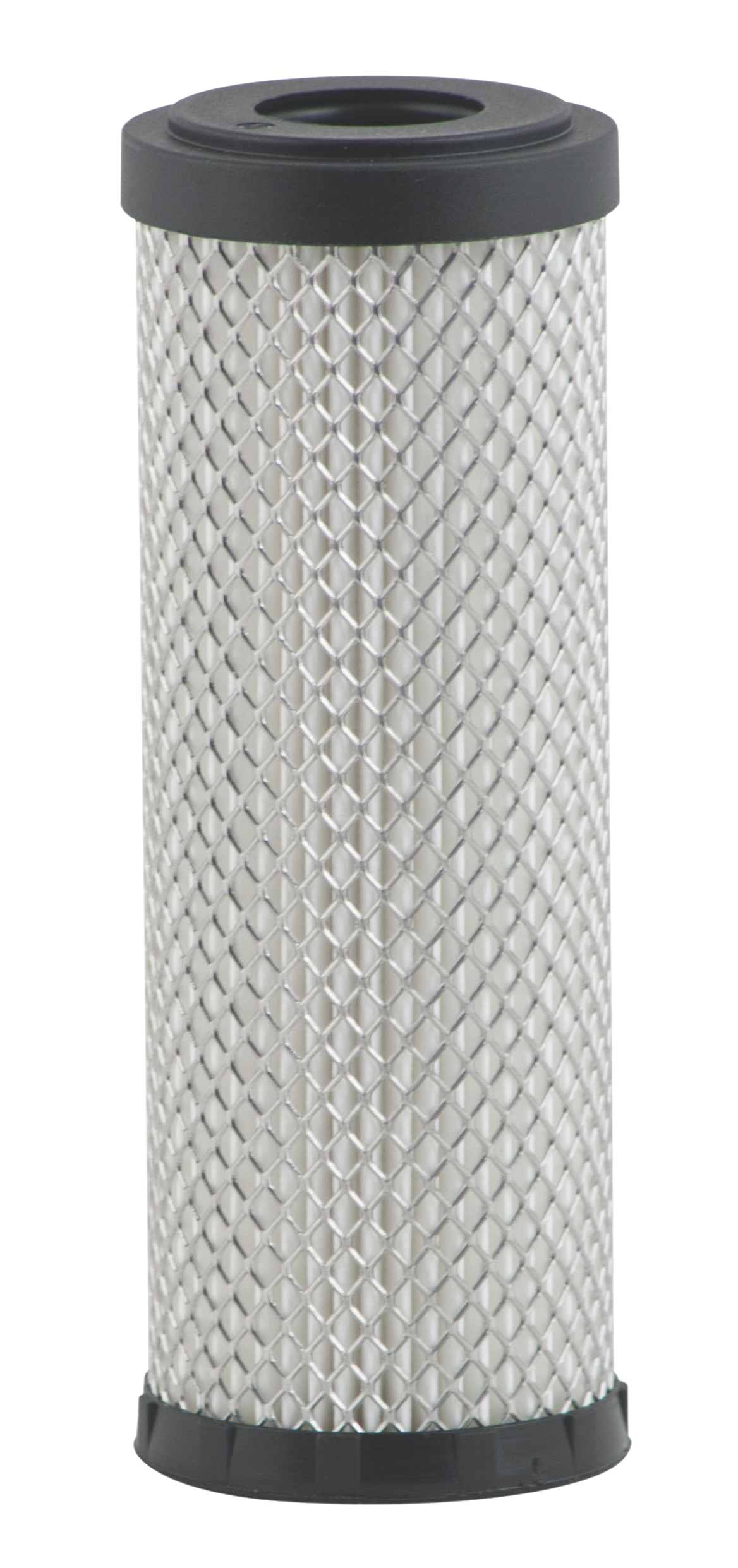

- “VACM” – dokładny
| Opis | VACP | VACM |
| spadki ciśnienia – nowy element | 10/0,15 | 30/0,45 |
| materiał filtrujący | włókna akrylowe, celuloza | mikrowłókna borokrzemowe |
| min. temperatura pracy [ °C / °F] | 1,5/35 | 1,5/35 |
| maks. temperatura pracy [ °C / °F] | 65/149 | 65/149 |
