Filtry sprężonego powietrza CF aluminiowe – 20 bar

Filtry sprężonego powietrza CF aluminiowe – 20 bar

Filtry sprężonego powietrza CF przeznaczone są do skutecznego usuwania cząstek stałych, wody, oleju resztkowego, a także smaku i zapachu ze sprężonego powietrza w aplikacjach przemysłowych.

Opis

Typ i rozmiar filtra zależy od wielkości przepływu sprężonego powietrza, od rodzaju i ilości zanieczyszczeń.

Parametry i Aplikacje

Parametry:

Maksymalne ciśnienie robocze: 20 bar
Wartości przepływu: od 72 do 2760 m3/h
Przyłącza: od 3/8″ do 3″
Zakres temperatury pracy: od 1,5 do 65 °C

Aplikacje:

Przemysł ogólny
Przemysł samochodowy
Elektronika
Przemysł chemiczny
Przetwórstwo żywności i napojów
Przemysł petrochemiczny
Malarnie
Przemysł tworzyw sztucznych

Dane Techniczne

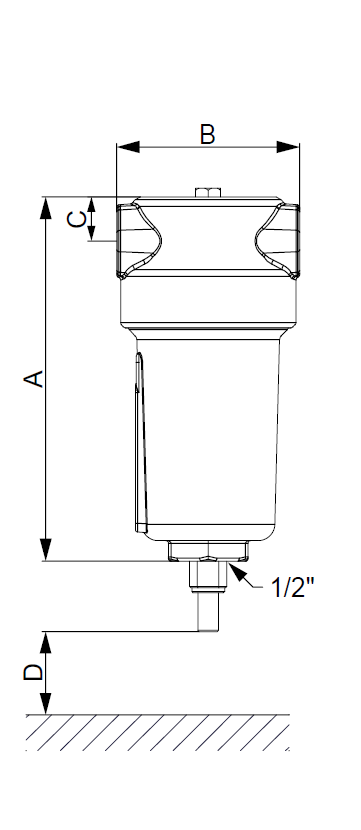

Model	Przyłącze	Przepływ	Wkład	Wymiary [mm]				Waga
CF	BSP	Nm3/h	typ	A	B	C	D	kg
CF 20	3/8″	72	20 C	187	88	20	80	0,7
CF 21	1/2″	96	21 C	256	88	20	80	0,8
CF 30	1/2″	150	30 C	278	106	25	100	1,3
CF 31	3/4″	216	31 C	278	106	25	100	1,3
CF 40	1″	282	40 C	252	125	32	120	2,1
CF 41	1″	360	41 C	352	125	32	140	2,4
CF 42	1 1/4″	432	42 C	352	125	32	140	2,4
CF 43	1 1/2″	510	43 C	450	125	32	160	3,2
CF 44	1 1/2″	750	44 C	450	125	32	160	3,2
CF 50	2″	888	50 C	605	160	43	180	5,1
CF 51	2″	1176	51 C	605	160	43	180	5,1
CF 52	2 1/2″	1440	52 C	685	160	43	200	6,3
CF 60	3″	1968	60 C	1070	240	60	300	12,9
CF 61	3″	2760	61 C	1070	240	60	300	12,9

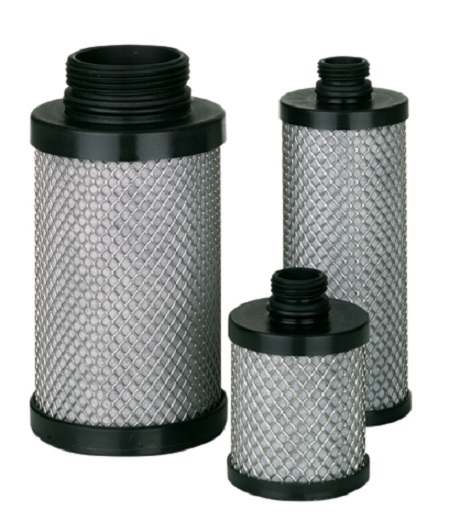

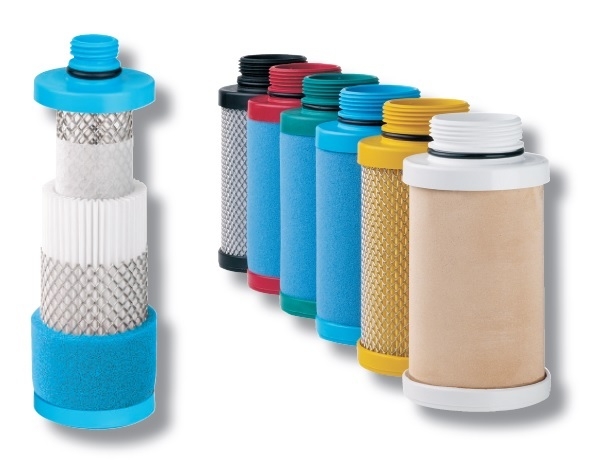

Filtry z serii CF posiadają pięć stopni filtracji:

“B” – 15μm
“P” – 3 μm
“R” – 1 μm
“M” – 0,1 μm
“S” – 0,01 μm
“A” – węgiel aktywny

Stopień filtracji (B,P,R,M,S,A)	B	P	R	M	S	A
cząstki stałe ≥ [mikron]	15	3	1	0,1	0,01	–
klasa czystości – cząstki stałe wg. ISO 8573-1	7	6	3	2	1	1
zawartość resztkowa oleju [mg/m3 / ppm]	–	–	–	<0,1	<0,1	<0,005
klasa czystości – olej wg. ISO 8573-1	–	–	–	2	1	1
spadek ciśnienia – nowy element [mbar / psi]	20 / 0,290	10 / 0,145	20/0,290	50/0,725	80/1,160	60/0,870
wymiana wkładu – spadek ciśnienia [mbar / psi]	1	350 /5,07	350/5,07	350/5,07	350/5,07	* 6 miesięcy
materiał filtrujący	spiek mosiądzu	włókno aktywne, celuloza		mikrowłókno borokrzemianowe		węgiel aktywny
technologia plisowana	–	+	+	+	+	–
technologia owijania	–	–	–	–	–	+
technologia spiekania	+	–	–	–	–	–
min. temperatura pracy [ °C / °F]	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35
maks. temperatura pracy [ °C / °F]	65 / 149	65 / 149	65 / 149	65 / 149	65 / 149	45 / 113
