Stalowe filtry sprężonego powietrza BF przeznaczone są dla systemów sprężonego powietrza o dużej wielkości przepływu w instalacjach z podłączeniem kołnierzowym.

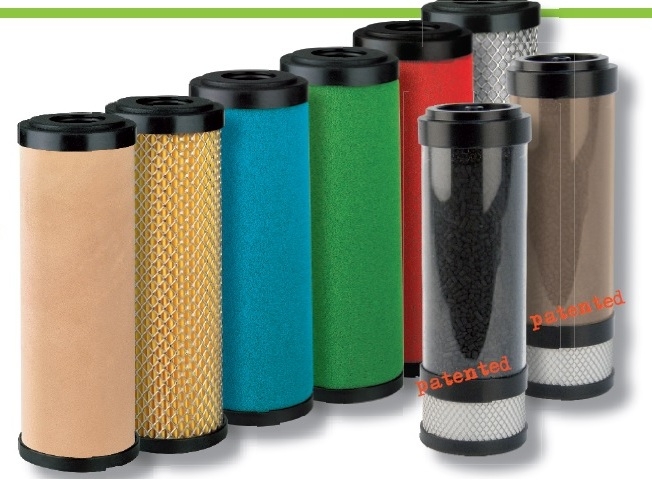

Elementy filtracyjne do filtrów sprężonego powietrza

Filtry sprężonego powietrza BF stalowe kołnierzowe – 16 bar

Filtry sprężonego powietrza BF do dużych przepływów skutecznie oczyszczają powietrze w systemach przemysłowych. Solidna konstrukcja stalowa zapewnia niezawodność w trudnych warunkach.

Stalowe filtry sprężonego powietrza BF to profesjonalne rozwiązanie do instalacji o dużych przepływach. Dzięki konstrukcji kołnierzowej i wysokiej wydajności skutecznie eliminują cząstki stałe, wodę, olej resztkowy oraz zapachy. Przeznaczone do pracy w wymagających warunkach przemysłowych, oferują szeroki zakres przepływu, od 1680 do aż 31,400 m³/h, i wytrzymują ciśnienie robocze do 16 bar. Zastosowanie wysokiej jakości materiałów zapewnia trwałość i optymalną wydajność w takich branżach jak przemysł chemiczny, petrochemiczny czy motoryzacyjny.

Aplikacje

Filtry sieciowe BF są idealnym rozwiązaniem dla instalacji wymagających dużych przepływów sprężonego powietrza. Stosowane m.in. w motoryzacji, chemii czy przetwórstwie żywności, gwarantują czystość i bezpieczeństwo procesów.

Przemysł ogólny
Przemysł samochodowy
Elektronika
Przemysł chemiczny
Przetwórstwo żywności i napojów
Przemysł petrochemiczny
Malarnie
Przemysł tworzyw sztucznych

Parametry filtrów sprężonego powietrza BF
Maksymalne ciśnienie robocze	16 bar
Wartości przepływu	od 1680 do 31400 m3/h
Przyłącza	od DN80 do DN300
Zakres temperatury pracy	od 1,5 do 65 °C

Zastosowania filtrów sprężonego powietrza BF

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

Uzdatnianie i filtracja

Filtr sprężonego powietrza BF - dane techniczne

Model	Przyłącze	Przepływ	Element filtracyjny	Wymiary [mm]				Waga
BF	DN	Nm3/h	Element filtracyjny	A	B	C	D	kg
BF0240	80	1680	1×76090	1145	450	1640	219	71
BF0300	100	3150	2x 76090	1330	560	1780	324	110
BF0450	125	4700	3x 76090	1330	560	1780	324	115
BF0600	150	6300	4x 76090	1360	620	1780	368	154
BF0900	150	9400	6×76090	1420	680	1810	405	195
BF1200	200	12550	8×76090	1850	792	525	508	340
BF1500	200	15700	10×76090	1890	918	545	610	497
BF1800	250	18850	12×76090	1920	955	555	610	367
BF2500	250	25100	16×76090	2030	1042	685	711	643
BF3000	300	31400	20×76090	2130	1085	680	711	656

Filtry sprężonego powietrza seria BF – dostępne stopnie filtracji

Oznaczenie	B	P	XR	XM	XS	A
Stopień filtracji	15 μm	3 μm	1 μm	0,1 μm	0,01 μm	węgiel aktywny

Stopień filtracji (B,P,R,M,S,A)	B	P	XR	XM	XS	A
cząstki stałe ≥ [mikron]	15	3	1	0,1	0,01	–
klasa czystości – cząstki stałe wg. ISO 8573-1	7	6	3	2	1	1
zawartość resztkowa oleju [mg/m3 / ppm]	–	–	–	<0,1	<0,01	<0,0005
klasa czystości – olej wg. ISO 8573-1	–	–	–	2	1	1
spadek ciśnienia – nowy element [mbar / psi]	20/0,290	10/0,145	20/0,290	50/0,725	80/1,160	60/0,870
wymiana wkładu – spadek ciśnienia [mbar / psi]	1	350/5,07	350/5,07	350/5,07	350/5,07	* 6 miesięcy
materiał filtrujący	spiek mosiądzu	włókno aktywne, celuloza	mikrowłókno borokrzemianowe			węgiel aktywny
technologia plisowana	–	+	+	+	+	–
technologia owijania	–	–	–	–	–	+
technologia spiekania	+	–	–	–	–	–
min. temperatura pracy [ °C / °F]	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35
maks. temperatura pracy [ °C / °F]	65 / 149	65 / 149	65 / 149	65 / 149	65 / 149	45 / 113
