Filtr chłodziwa, filtr wiórów
Filtr chłodziwa EXAIR skutecznie usuwa wióry i opiłki z cieczy roboczych, wydłużając ich żywotność i redukując koszty eksploatacji. Dzięki sprężonemu powietrzu jako źródłu zasilania, nie wymaga stosowania pomp elektrycznych, co eliminuje ryzyko awarii. Urządzenie dostępne jest w pojemnościach 114, 208 i 416 litrów, a wózek na kółkach ułatwia transport. Idealny do maszyn CNC, myjek części i zbiorników zanieczyszczonego chłodziwa.
- Opis produktu
Filtr chłodziwa, filtr wiórów EXAIR to wydajne i niezawodne rozwiązanie do oczyszczania cieczy roboczych z zanieczyszczeń stałych, takich jak wióry, opiłki i strużyny, występujące w zużytych chłodziwach i innych cieczach. Dzięki zastosowaniu sprężonego powietrza jako źródła zasilania, filtr do chłodziwa eliminuje potrzebę używania elektrycznych pomp, co redukuje ryzyko awarii silników oraz zatarć. Filtr znacząco wydłuża żywotność chłodziwa, poprawiając jego jakość i obniżając koszty eksploatacyjne maszyn CNC oraz innych systemów obróbczych.

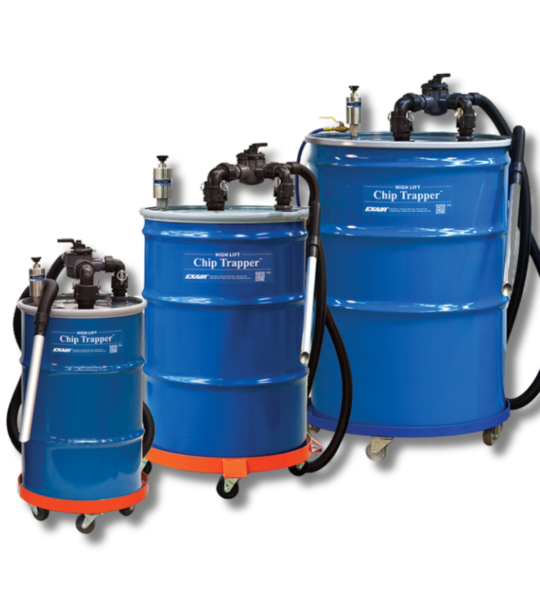

Urządzenie wyposażone jest w dwufunkcyjną pompę beczkową, umożliwiającą szybkie napełnianie i opróżnianie beczki w zaledwie dwie minuty. Proces filtracji odbywa się w sposób bezpieczny i bezobsługowy – zanieczyszczenia pozostają w wielokrotnego użytku worku filtracyjnym, a oczyszczona ciecz może być ponownie wykorzystana. Filtr do chłodziwa dostępny jest w różnych pojemnościach: 114, 208 i 416 litrów, co pozwala dopasować urządzenie do indywidualnych potrzeb użytkownika.

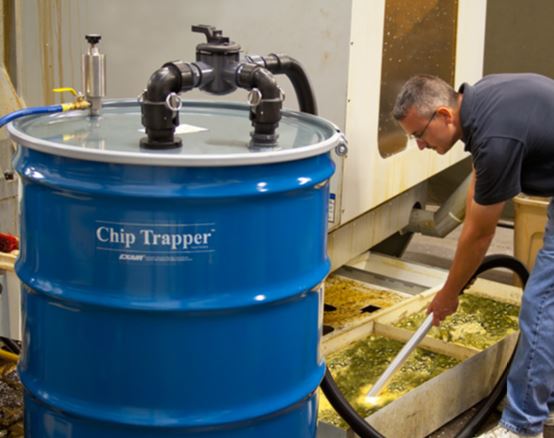

Filtr wiórów idealnie sprawdza się w zastosowaniach przemysłowych, takich jak centra obróbcze CNC, tokarki, frezarki czy myjki części. Dzięki mobilnemu wózkowi na kółkach, transport napełnionej beczki jest wygodny i bezproblemowy. Cicha praca, energooszczędność oraz brak części ruchomych sprawiają, że filtr do chłodziwa to niezawodny wybór dla każdej firmy dbającej o efektywność produkcji.
Ostrzeżenie: Nie używać do materiałów o niskiej temperaturze zapłonu ani do cieczy palnych, takich jak olej opałowy, alkohol, spirytus mineralny, benzyna czy nafta.
Charakterystyka | |
Ciśnienie | 5,5 bar (80 psig) |
Zużycie sprężonego powietrza |
538 l/min |
Natężenie przepływu wody | 114 l/min |
Poziom hałasu |
86 dBA |
Filtr do chłodziwa to urządzenie, które nie wymaga zasilania elektrycznego i nie posiada części ruchomych, co zapewnia jego bezobsługową pracę. Dzięki konstrukcji bez elektrycznych silników i wirników, filtr eliminuje ryzyko zatarcia lub zużycia, a także eliminuje zagrożenie porażeniem prądem elektrycznym. Filtr do chłodziwa wyposażony jest w pompę ze stali nierdzewnej, co zapewnia długowieczność i niezawodność. Dodatkowo, wbudowany zawór nadmiarowego ciśnienia/podciśnienia oraz automatyczny zawór odcinający bezpieczeństwa zapobiegają rozlaniu lub przelewowi, gwarantując bezpieczną i efektywną pracę.
- Filtr chłodziwa - zalety i aplikacje
Zalety
- Usuwa niepożądane zanieczyszczenia stałe z cieczy
- Recykling chłodziw
- Brak części ruchomych
- Brak silników narażonych na zatarcie lub zużycie
- Pompa samozasysająca ze stali nierdzewnej
- Bezpieczne – nie mają zasilania elektrycznego
- Wbudowany zawór nadmiarowy ciśnienia/podciśnienia
- Beczka w zestawie
- Zabezpieczenie przed rozlaniem – automatyczny zawór odcinający bezpieczeństwa
- Ciche
- Dostępne modele o pojemności 114, 208 i 416 litrów
Aplikacje
- Centra obróbcze CNC
- Tokarki
- Piły
- Frezarki
- Wiertarki
- Myjki części
- Kanały
- Zbiorniki
- Pojemniki
Zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Filtr chłodziwa - zasada działania

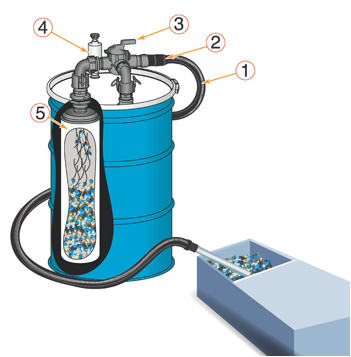

Wąż ssący (1) jest podłączony do złącza wtykowego filtra chłodziwa (2). Zawór sterujący kierunkiem przepływu na wierzchu beczki (3) i pokrętło na pompie (4) są ustawione w położeniu „napełnianie”. Zawór zasilania sprężonym powietrzem jest otwarty w celu umożliwienia przepływu sprężonego powietrza o ciśnieniu 5,5-6,9 bar (80-100 psig) przez pompę, która zasysa ciecz przez wąż do worka filtracyjnego wielokrotnego użytku (5). Po zassaniu całej cieczy do beczki, dopływ sprężonego powietrza jest wyłączany. Przefiltrowaną ciecz można następnie wypompować przez ustawienie zaworu sterującego kierunkiem przepływu na wierzchu beczki i pokrętła na pompie w położeniu „opróżnianie”. Po otwarciu zaworu zasilającego sprężonym powietrzem, powietrze wypycha ciecz z powrotem przez wąż, natomiast wszystkie zanieczyszczenia stałe pozostają w worku filtracyjnym.

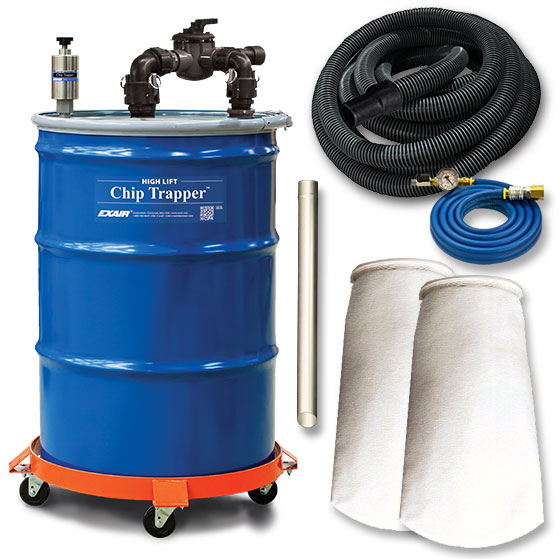

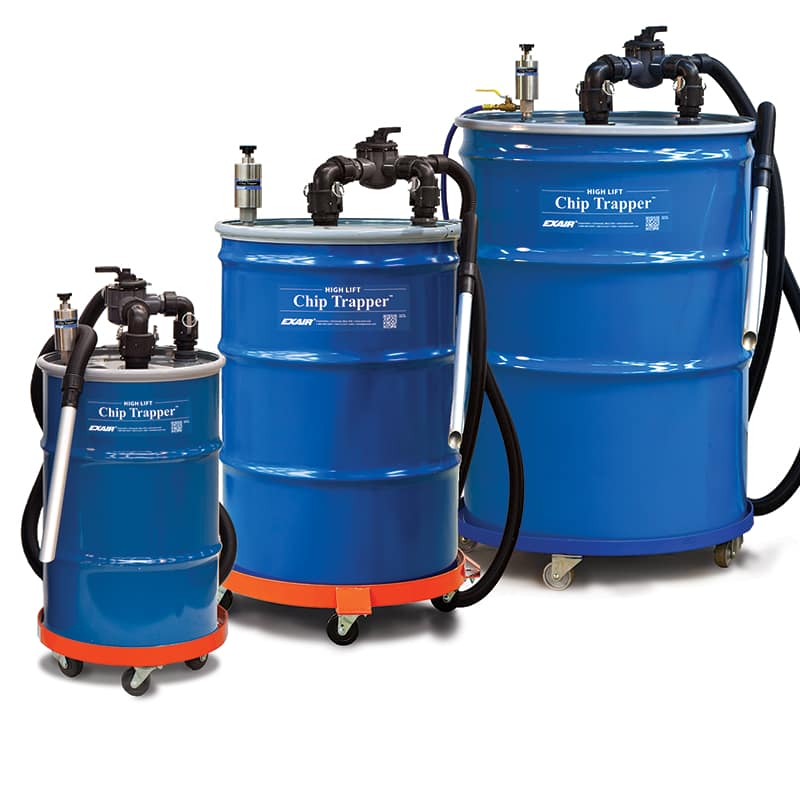

Filtr chłodziwa wysokiego podnoszenia

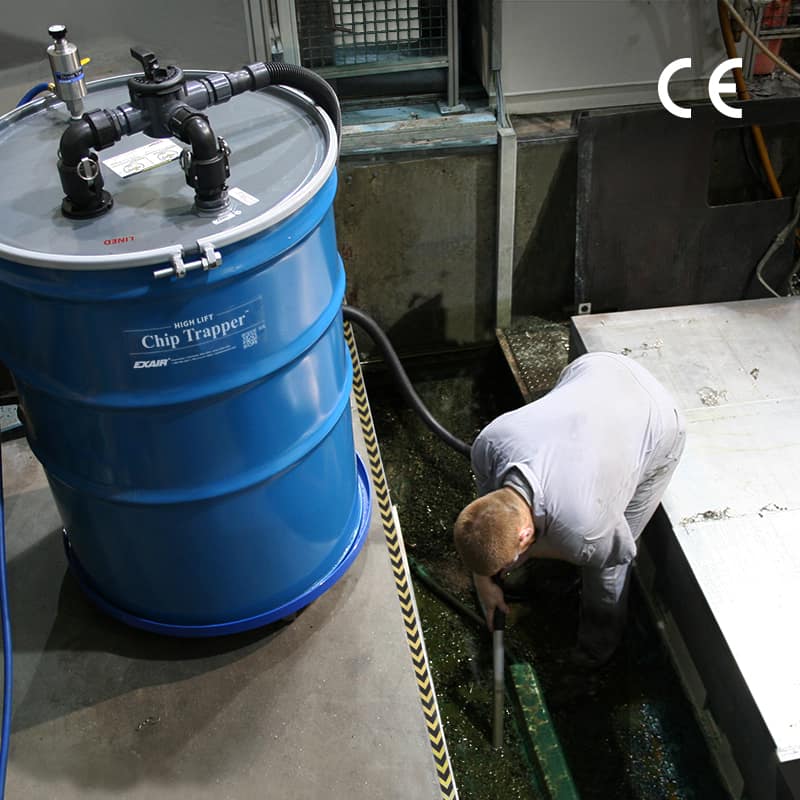

Filtr chłodziwa wysokiego podnoszenia posiada dodatkową moc potrzebną do tłoczenia cieczy z obszarów roboczych poniżej poziomu gruntu, misek lub zbiorników na wysokość do 4,5 m!
Studnie, kanały, zbiorniki poniżej poziomu gruntu i zbiorniki wieżowe mogą gromadzić zanieczyszczenia. Zanieczyszczenia te mogą stwarzać problemy podczas przetłaczania cieczy do obrabiarki lub procesu. Olej odpadowy do ogrzewania lub odzyskane środki smarne, które nadają się do brudniejszych prac mogą być użyte bez obawy o zanieczyszczenia stałe uszkadzające urządzenia. Duża moc filtra wiórów wysokiego podnoszenia jest w stanie przetłoczyć ciecze o dużej lepkości do 1400 cP.
Tak jak wszystkie przemysłowe urządzenia podciśnieniowe firmy EXAIR, filtr chłodziwa wysokiego podnoszenia nie ma zasilania elektrycznego i nie posiada części ruchomych, zapewniając pracę bezobsługową. Jest przeznaczony do pracy ciągłej i dużych obciążeń tam, gdzie pompy elektryczne nie zdają egzaminu ze względu na zużywanie się silnika lub zacieranie wirnika. Pompa ta zużywa sprężone powietrze w sposób wydajny i bezpieczny. Automatyczny zawór odcinający bezpieczeństwa zapobiega przelewowi cieczy.
Ostrzeżenie: Nie używać do materiałów o niskiej temperaturze zapłonu ani do cieczy palnych takich jak olej opałowy, alkohol, spirytus mineralny, benzyna lub nafta.
Zasada działania

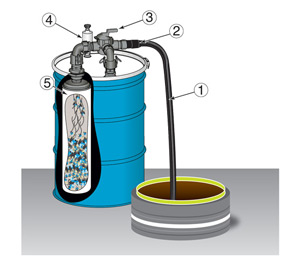

Wąż ssący (1) jest podłączony do złącza wtykowego filtra chłodziwa (2). Zawór sterujący kierunkiem przepływu na wierzchu beczki (3) i pokrętło na pompie (4) są ustawione w położeniu „napełnianie”. Zawór zasilania sprężonym powietrzem jest otwarty w celu umożliwienia przepływu sprężonego powietrza o ciśnieniu 5,5-6,9 bar (80-100 psig) przez pompę, która zasysa ciecz przez wąż do worka filtracyjnego wielokrotnego użytku (5). Po zassaniu całej cieczy do beczki, dopływ sprężonego powietrza jest wyłączany. Przefiltrowaną ciecz można następnie wypompować przez ustawienie zaworu sterującego kierunkiem przepływu na wierzchu beczki i pokrętła na pompie w położeniu „opróżnianie”. Po otwarciu zaworu zasilającego sprężonym powietrzem, powietrze wypycha ciecz z powrotem przez wąż, natomiast wszystkie zanieczyszczenia stałe pozostają w worku filtracyjnym.
